Wyłączniki nadprądowe – budowa

Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.

Wyłączniki nadprądowe – rodzaje

Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:

• typ A – przeznaczony do urządzeń elektronicznych


• typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach

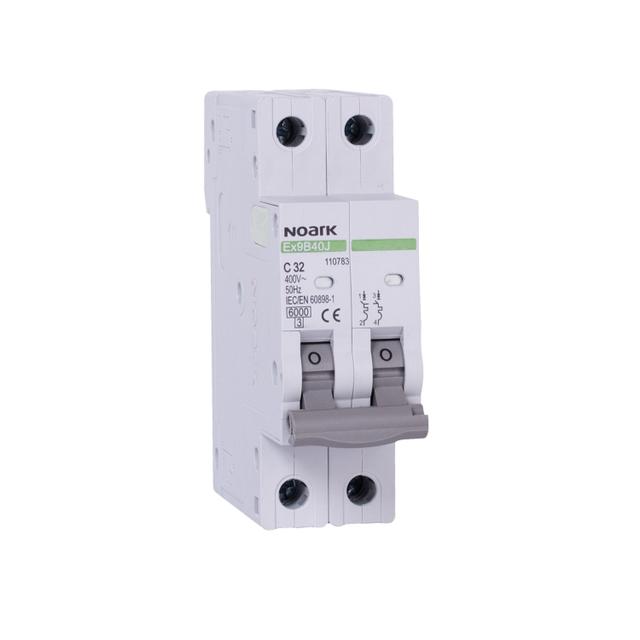

• typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)

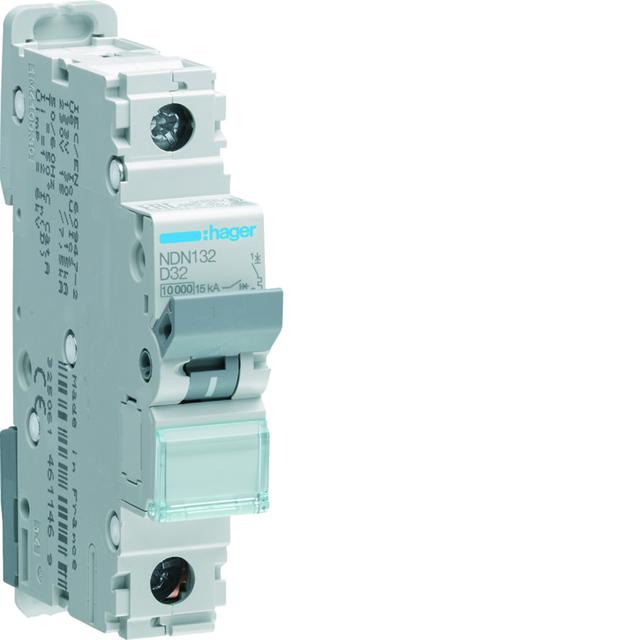

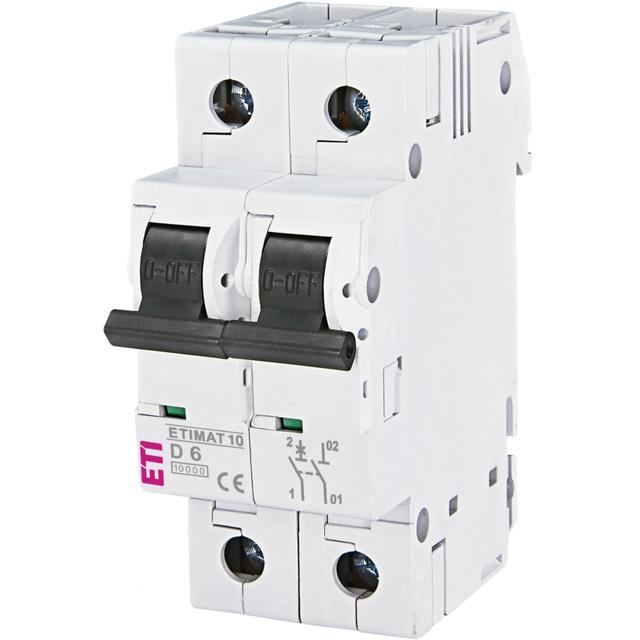

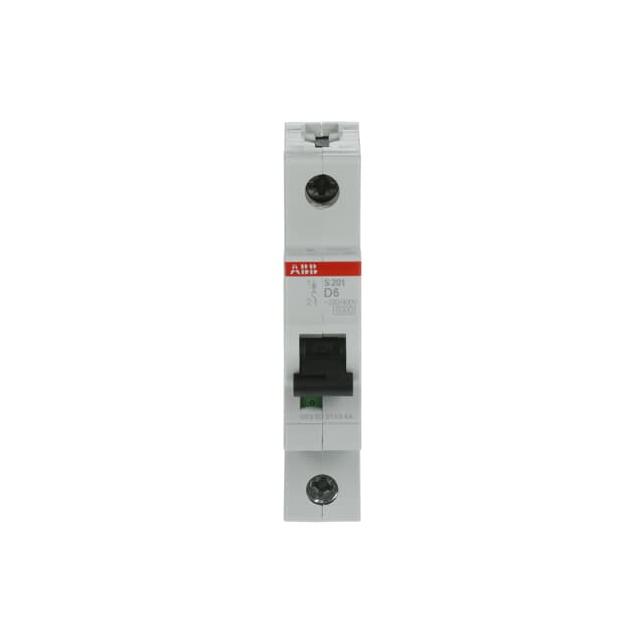

• typ D – do urządzeń o wysokim prądzie rozruchowym


• typ E – tzw. wyłączniki selektywne

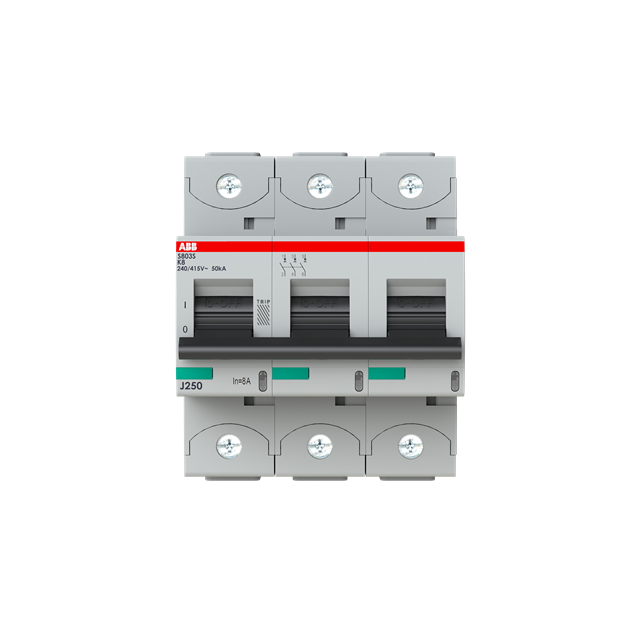

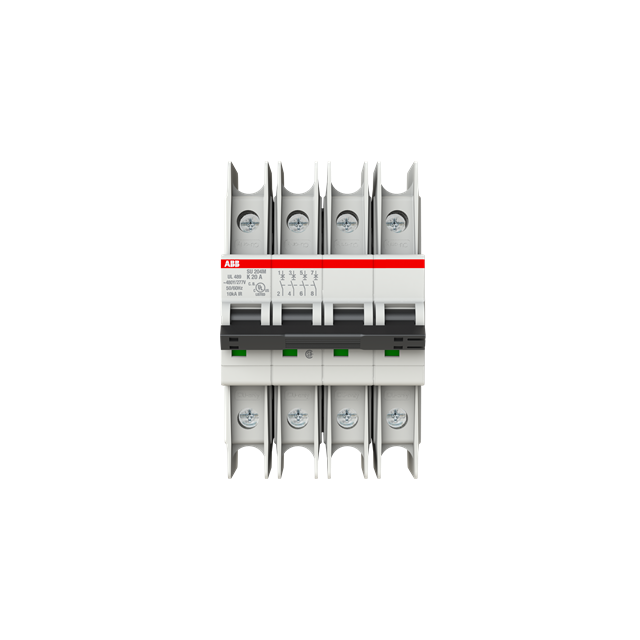

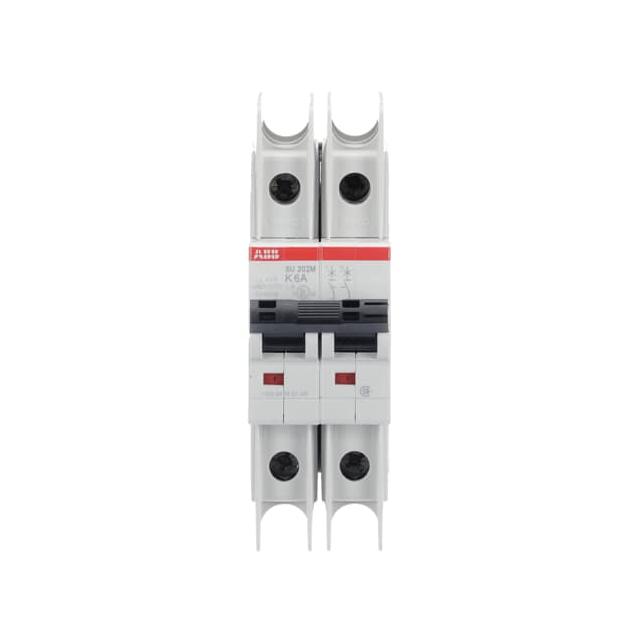

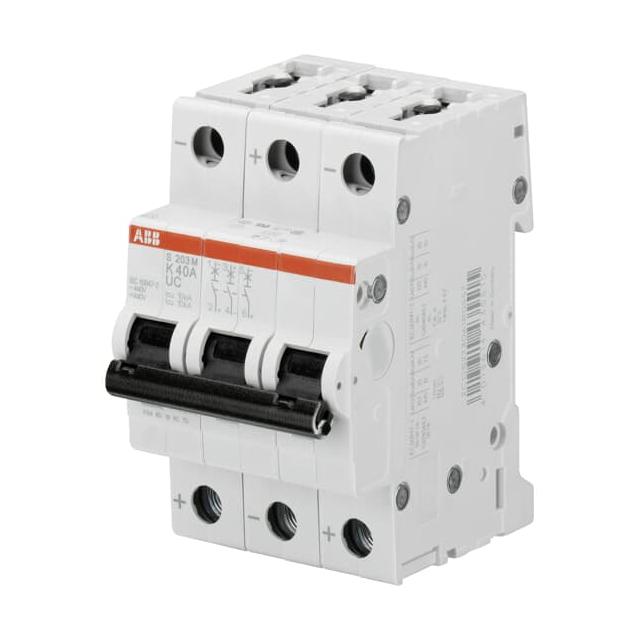

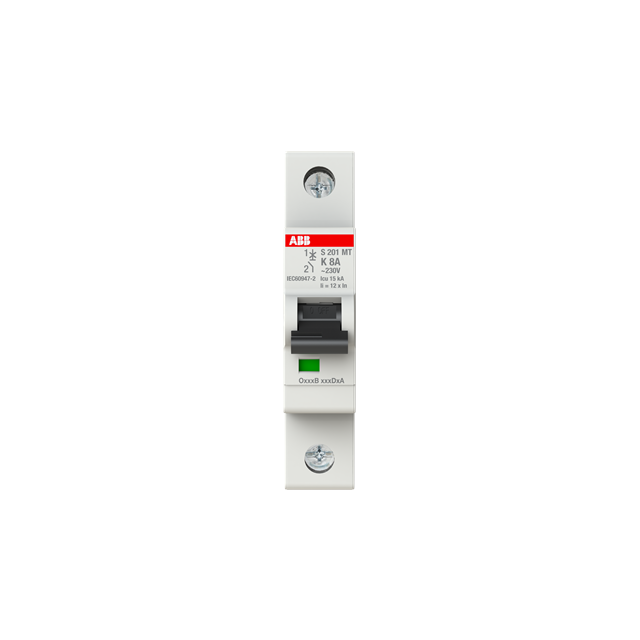

• typ K – do urządzeń trójfazowych


• typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)


• typ S – charakterystyka selektywna

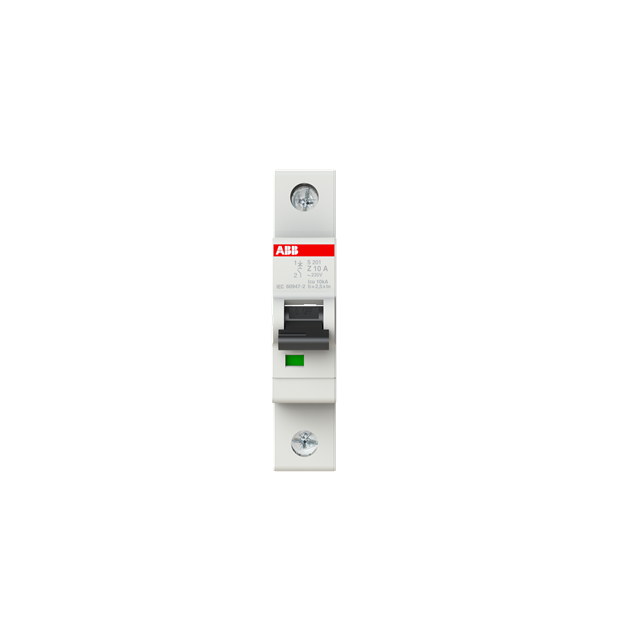

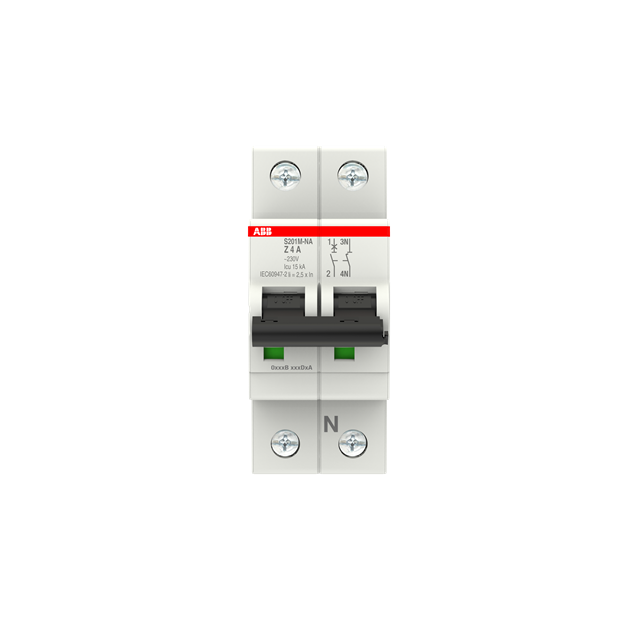

• typ Z – charakterystyka o podwyższonej czułości

Ze względu na liczbę biegunów (faz) podział jest następujący:

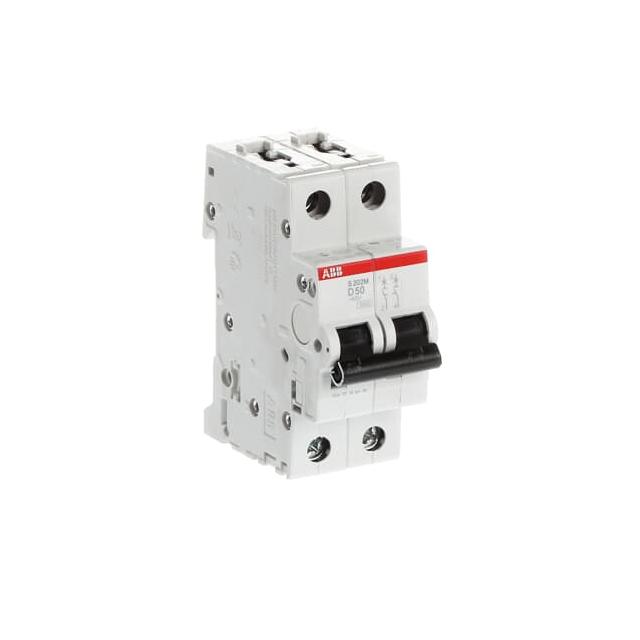

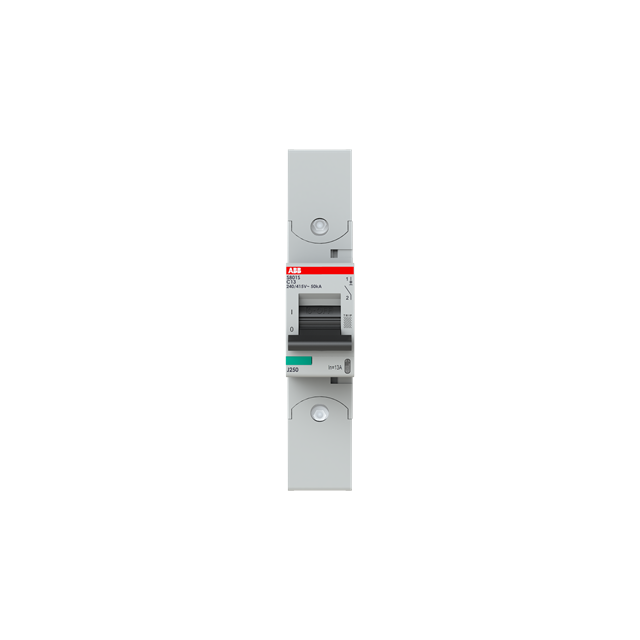

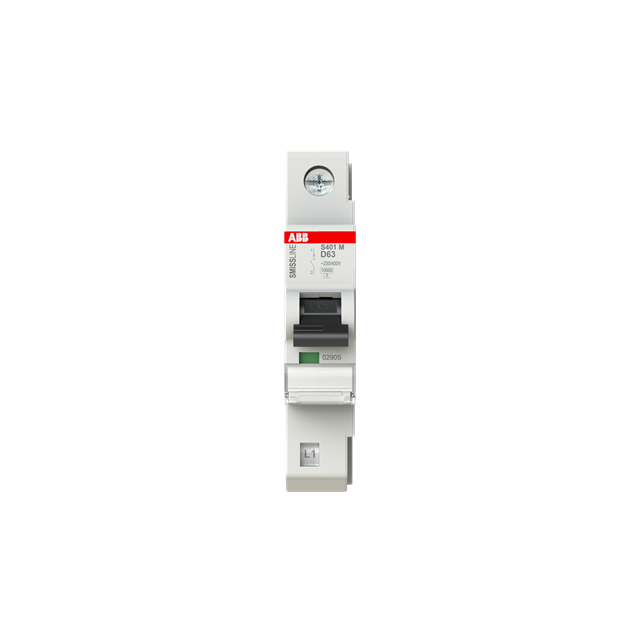

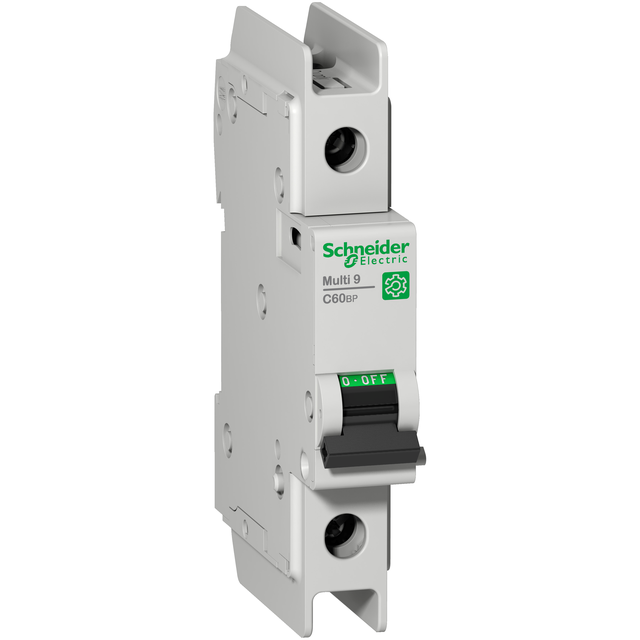

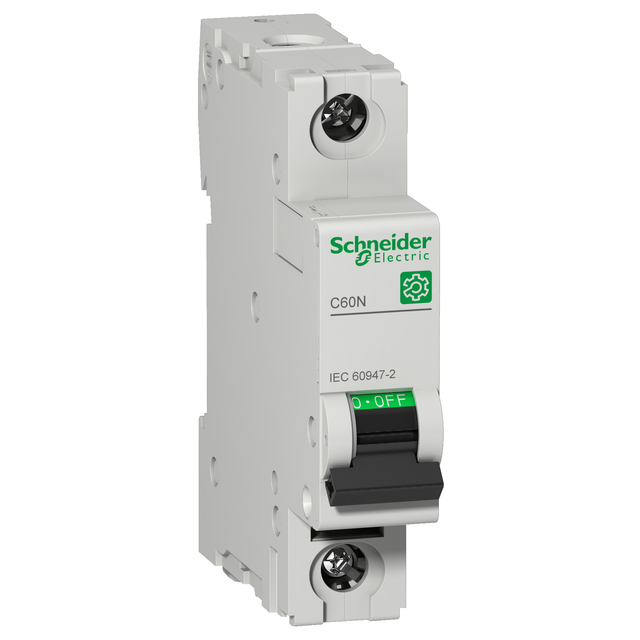

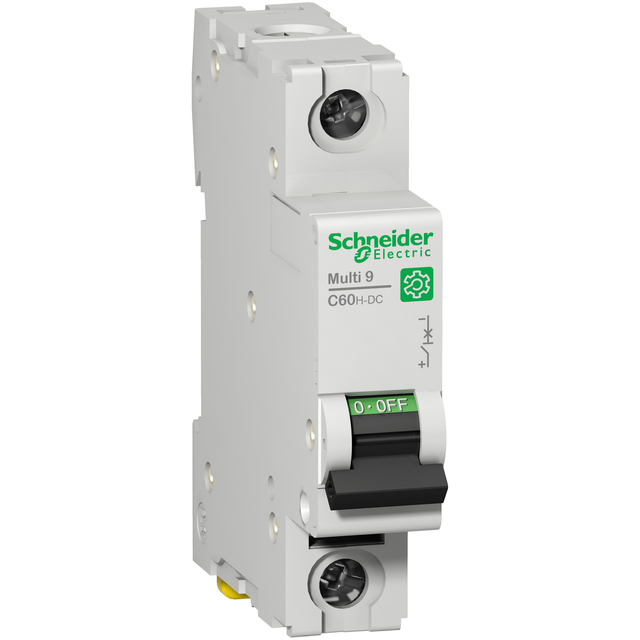

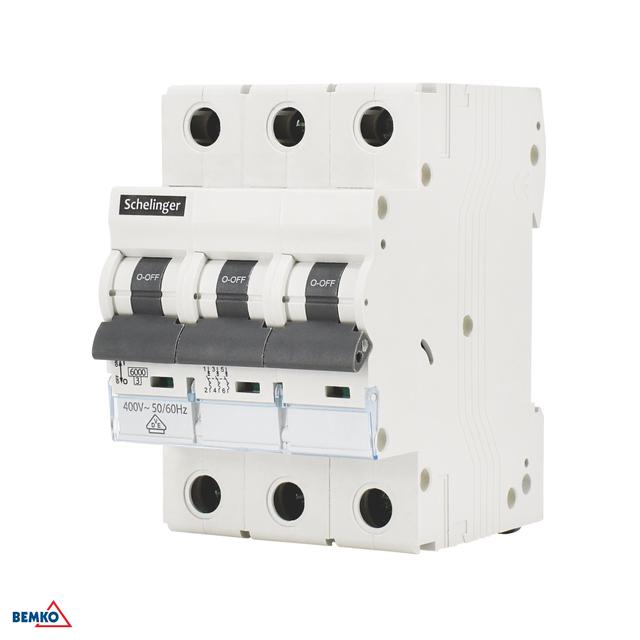

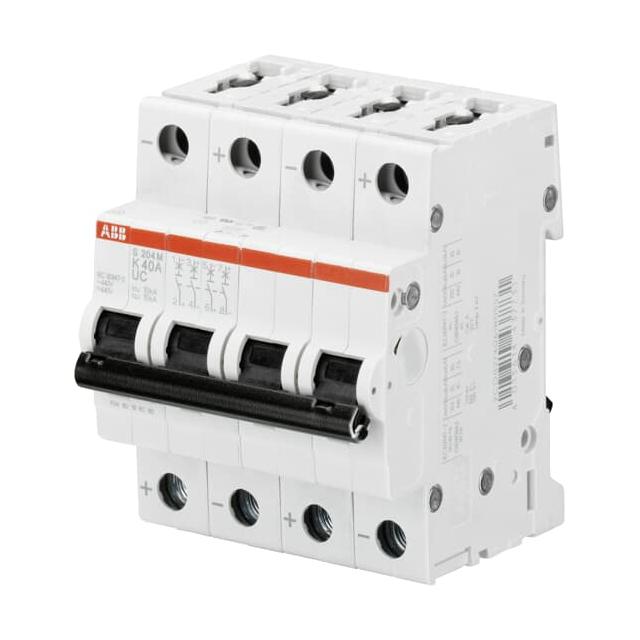

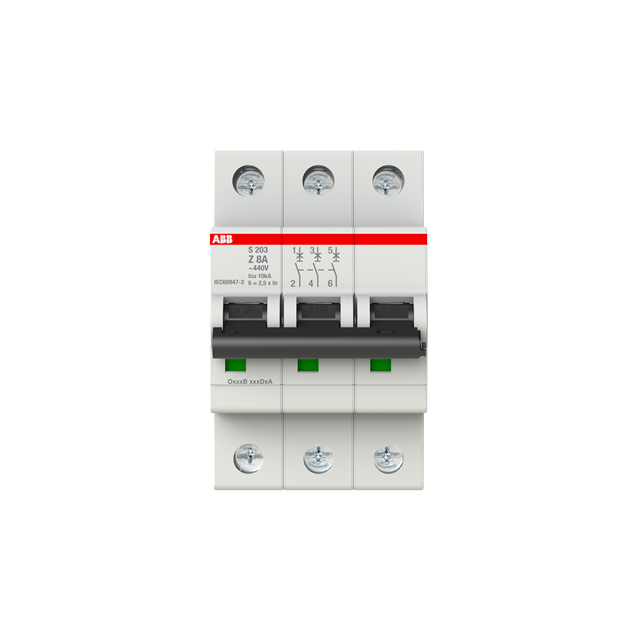

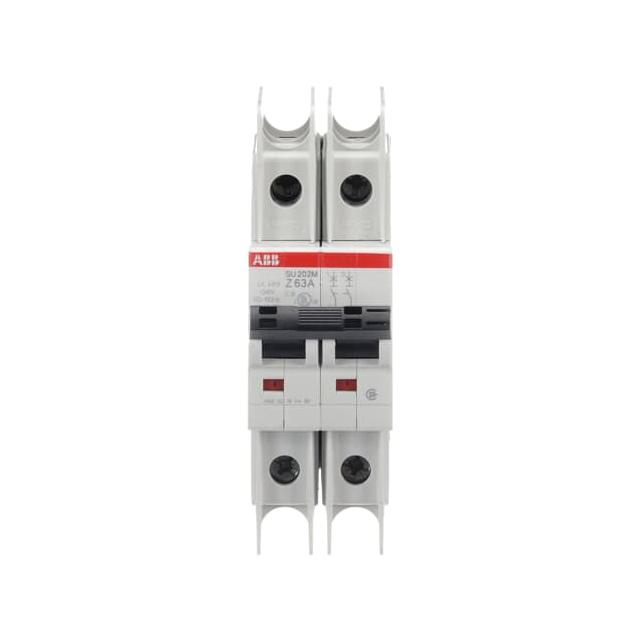

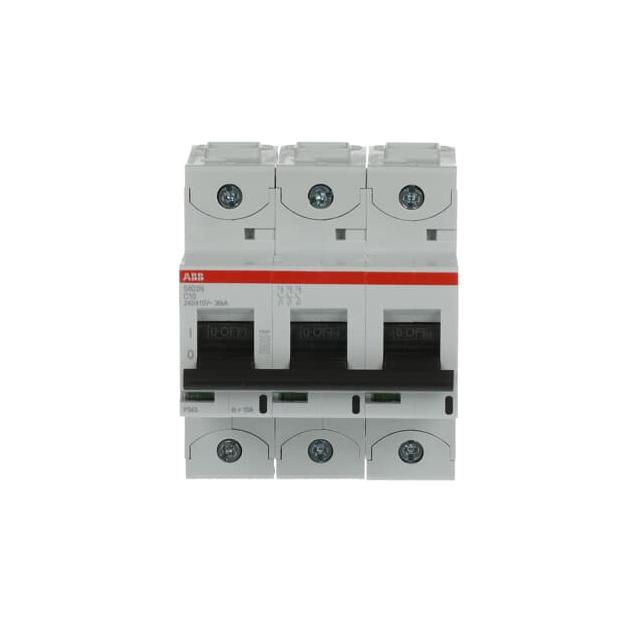

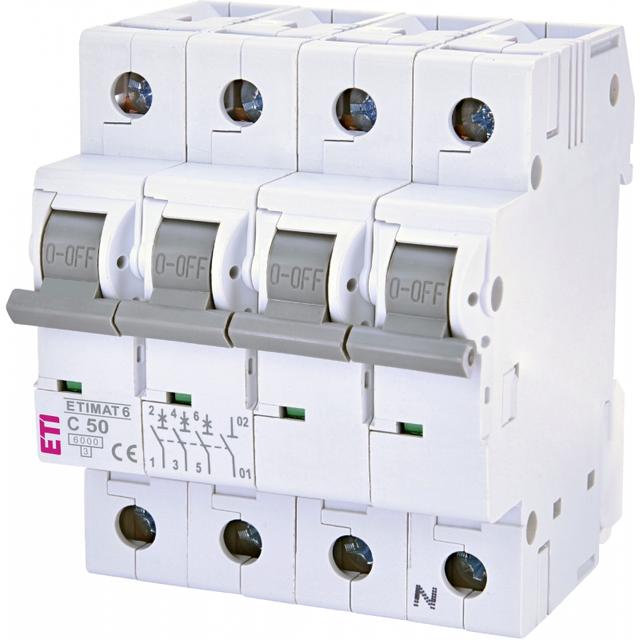

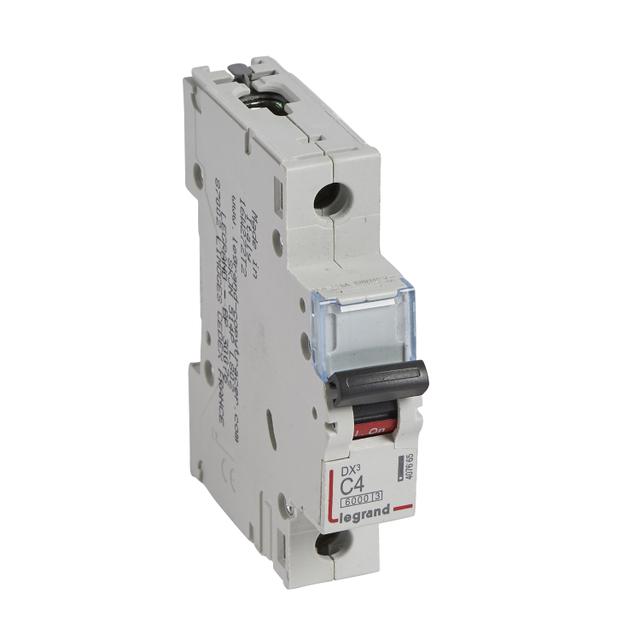

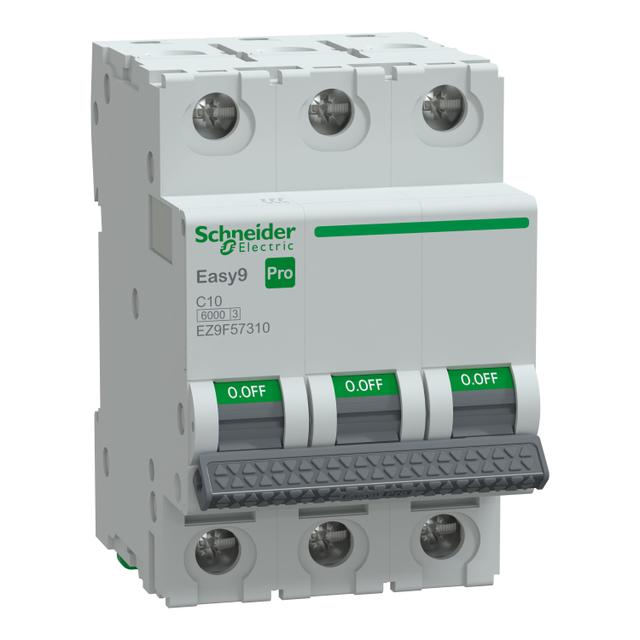

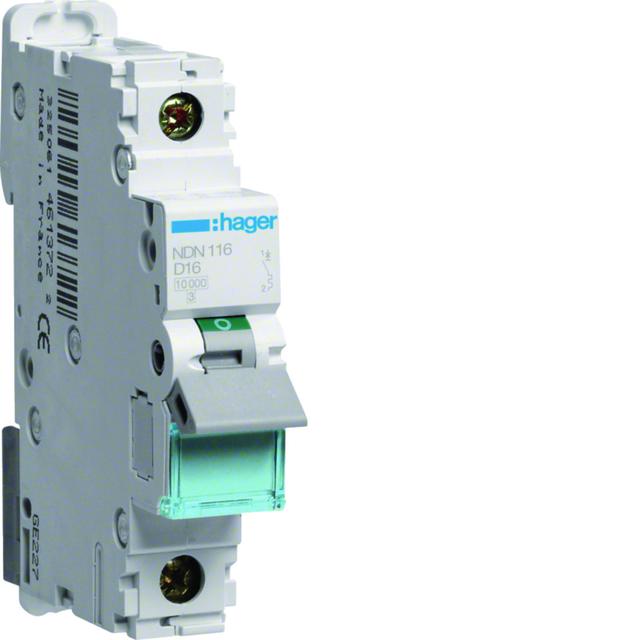

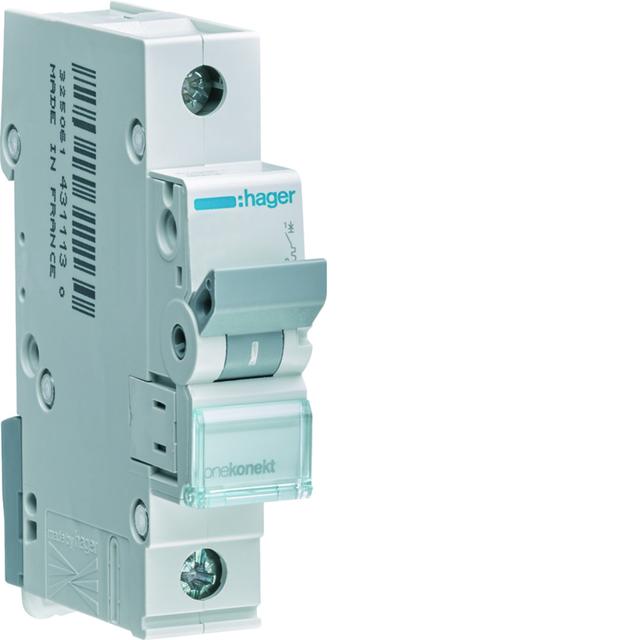

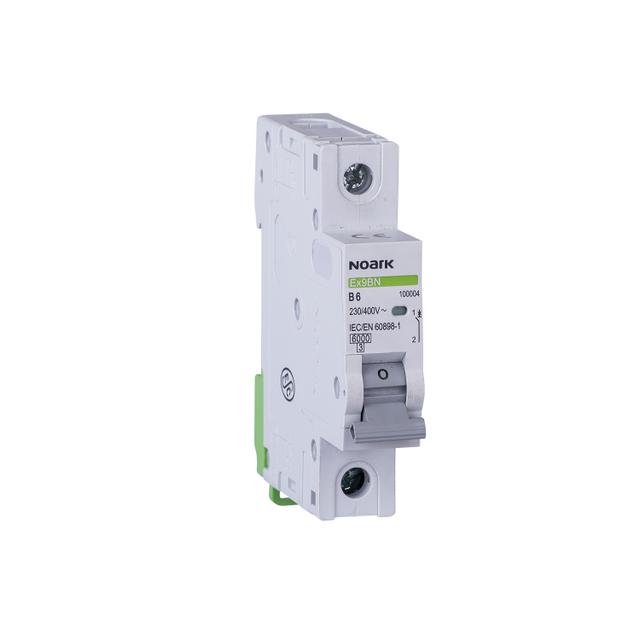

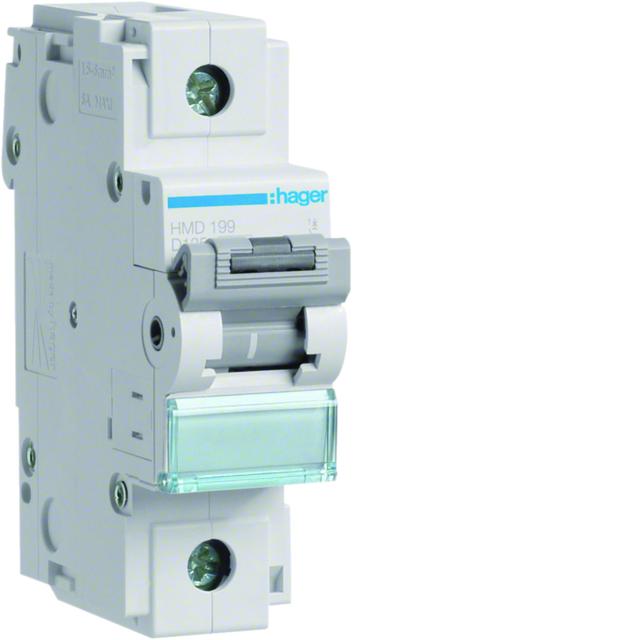

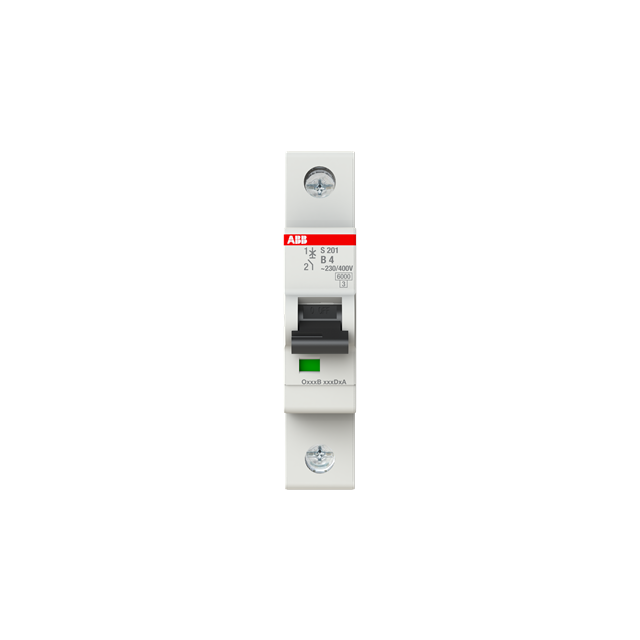

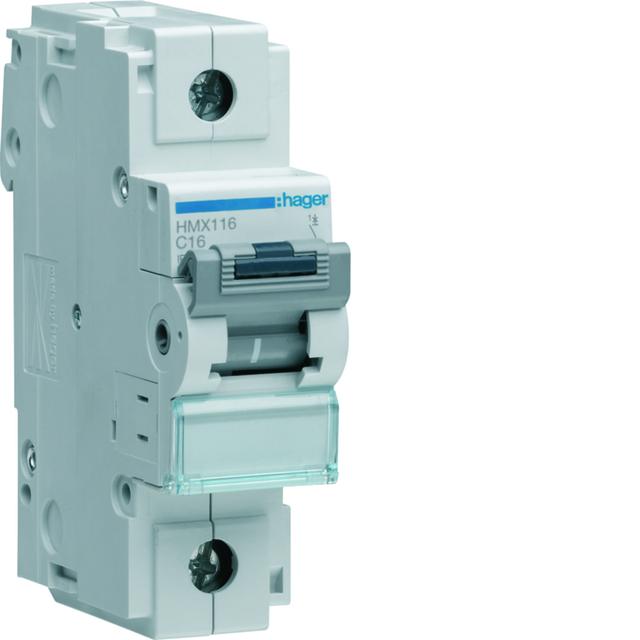

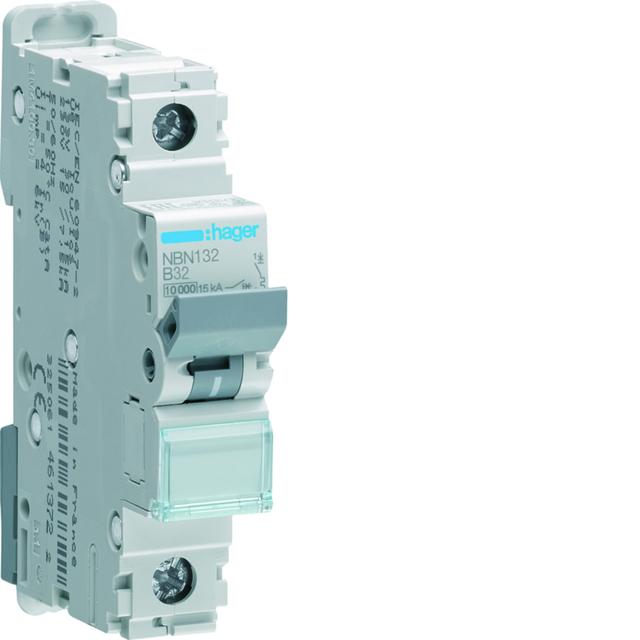

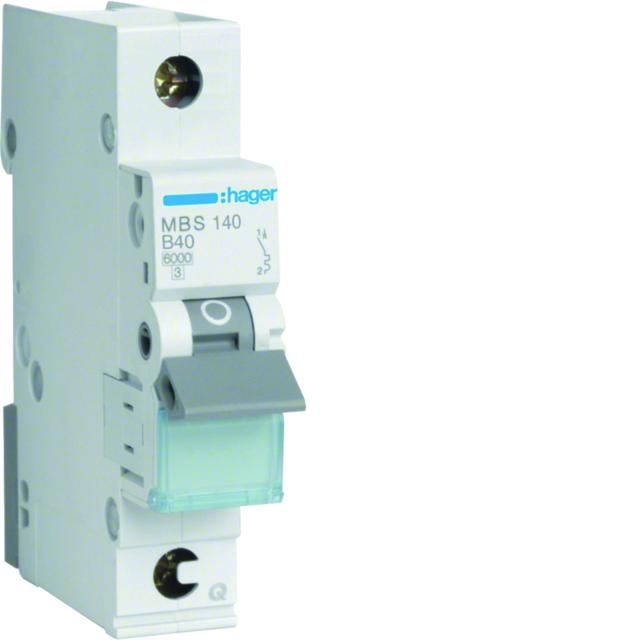

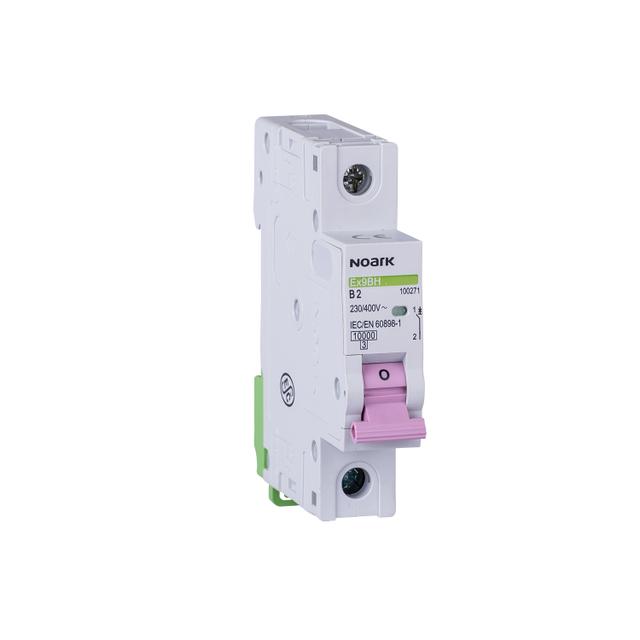

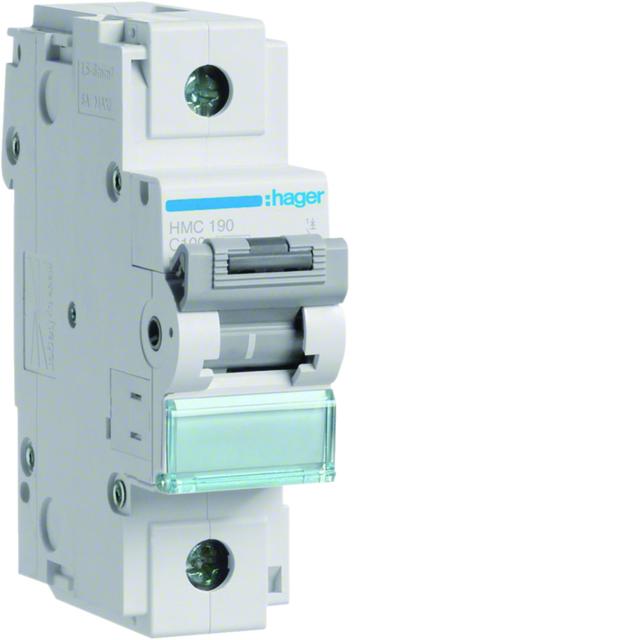

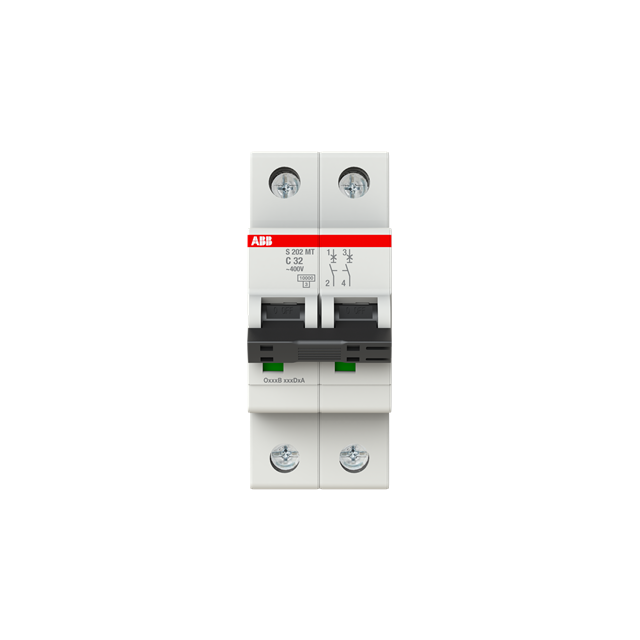

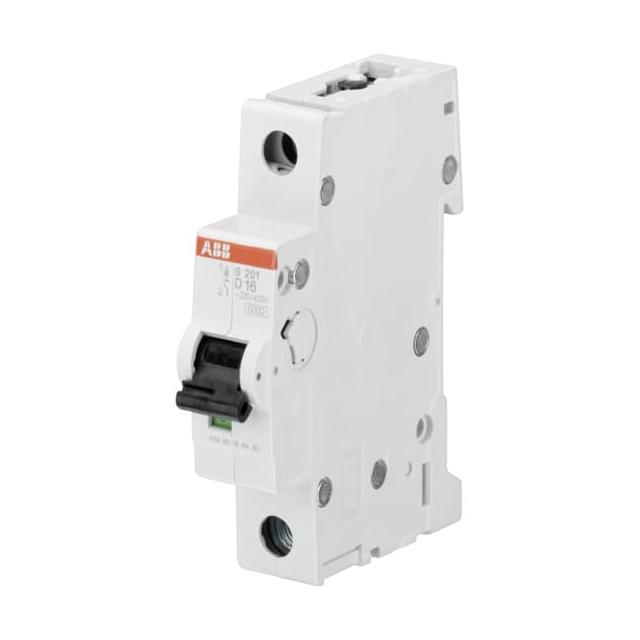

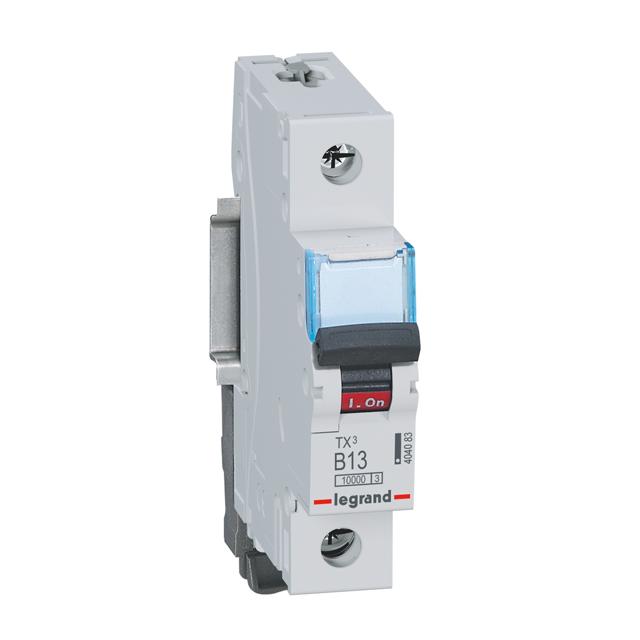

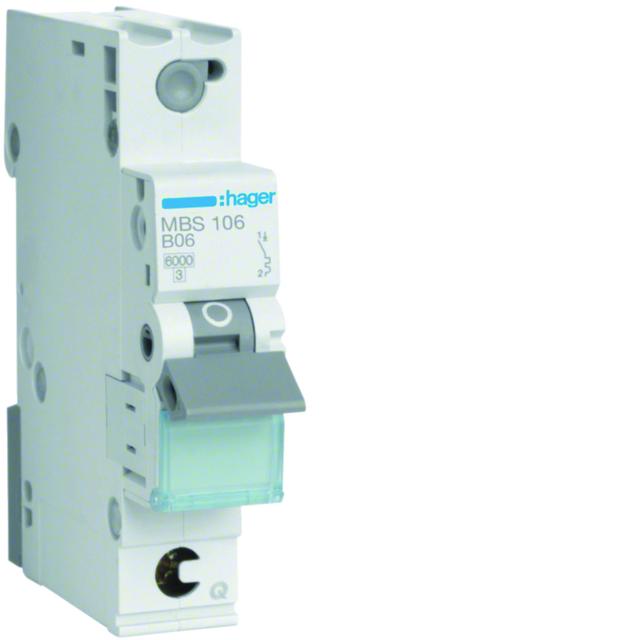

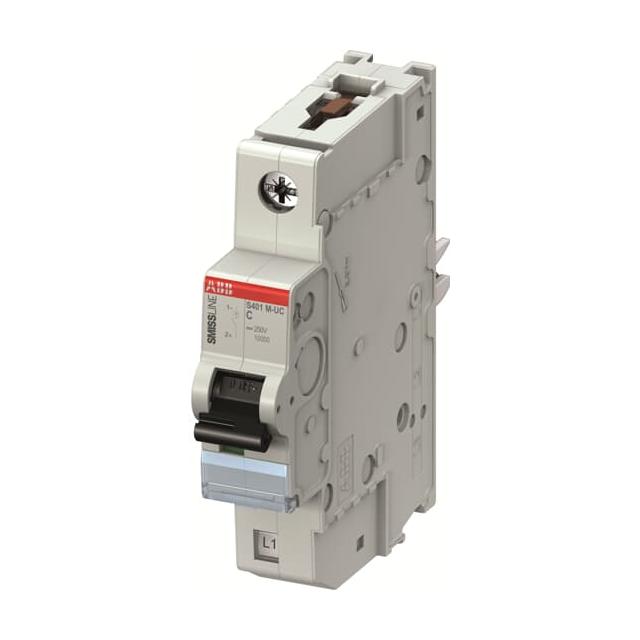

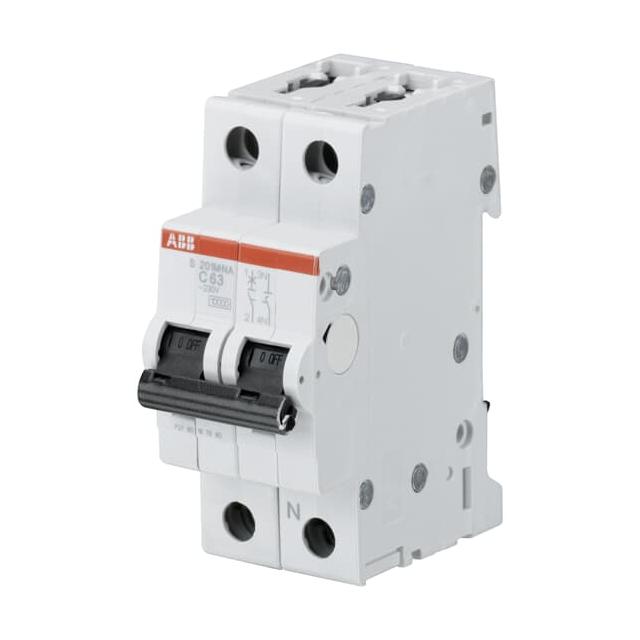

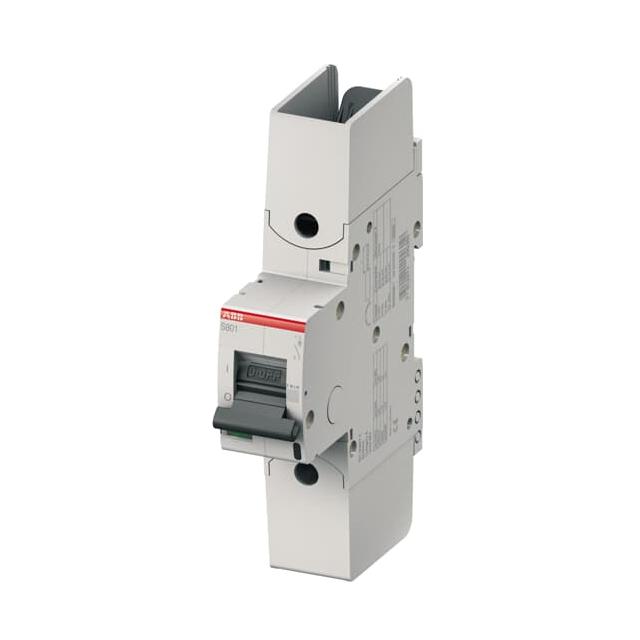

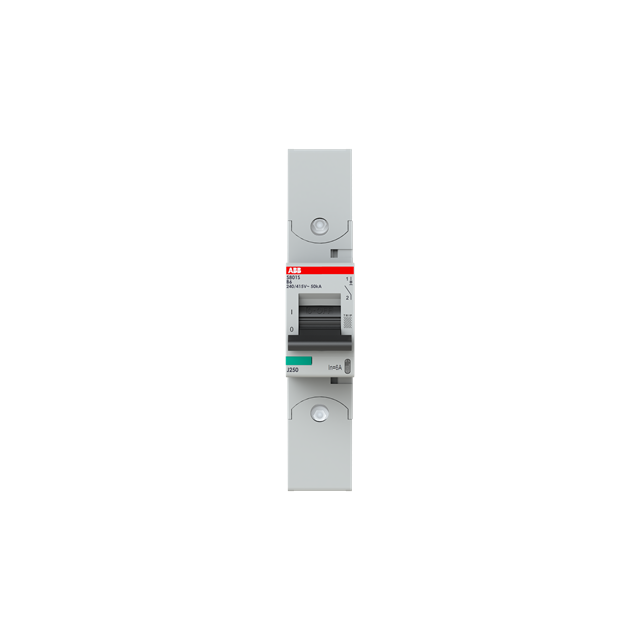

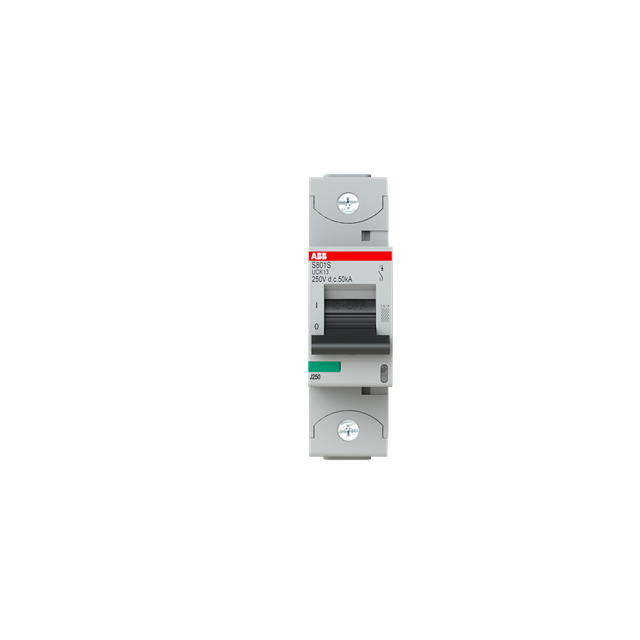

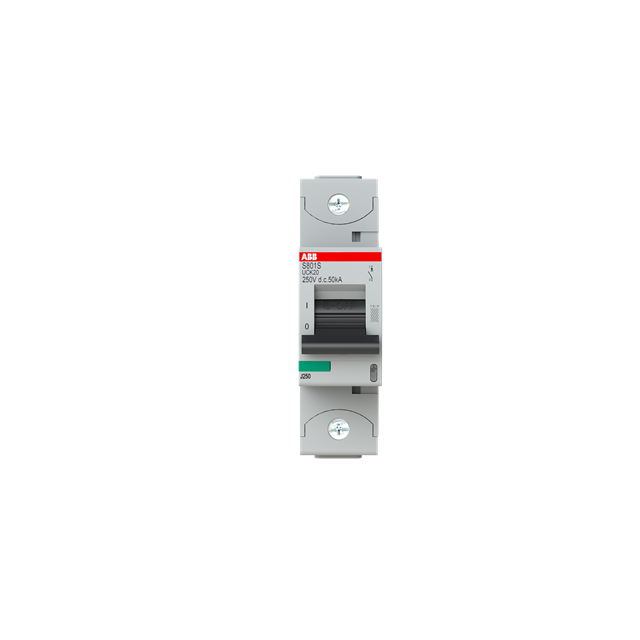

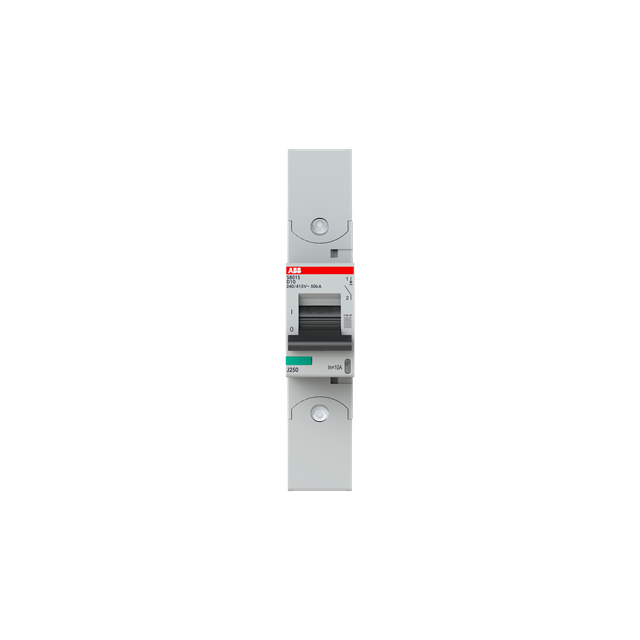

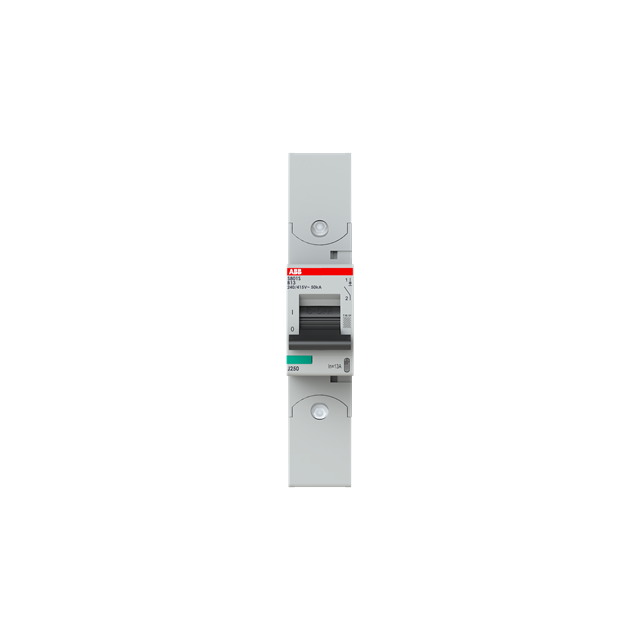

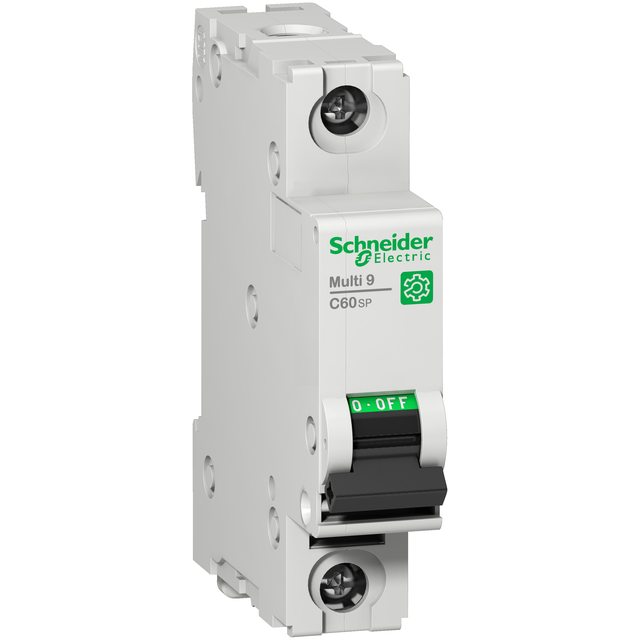

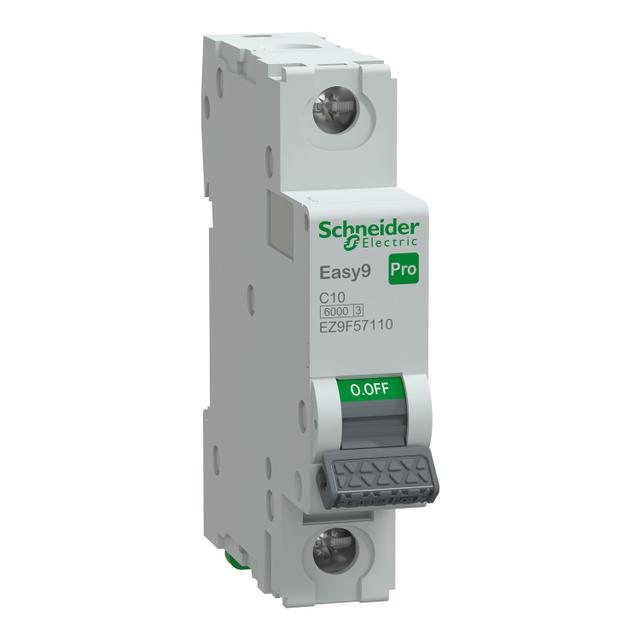

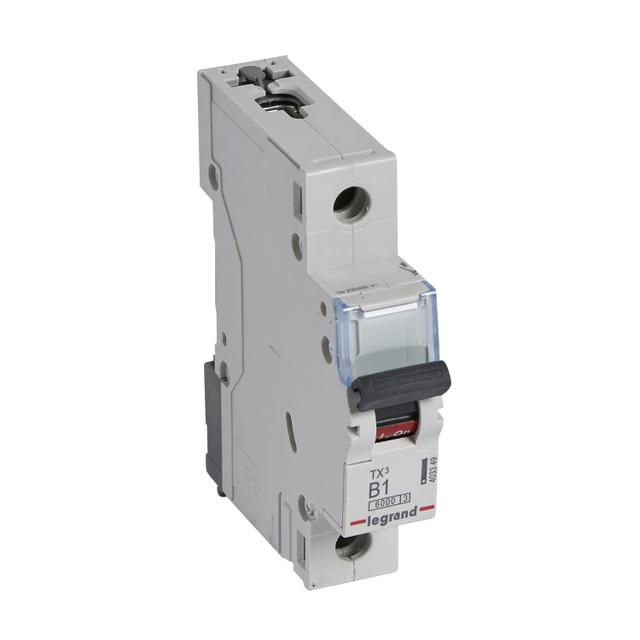

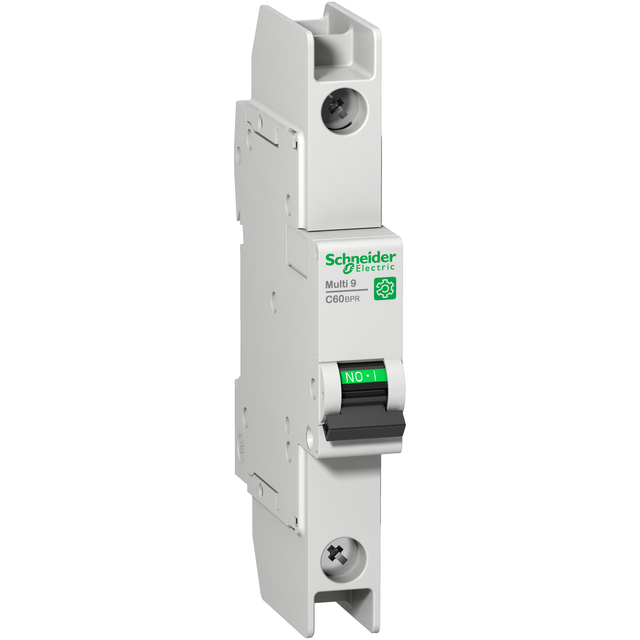

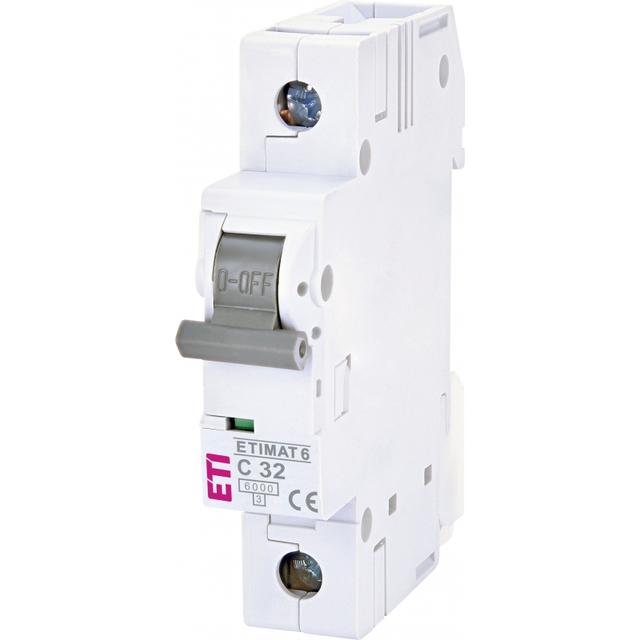

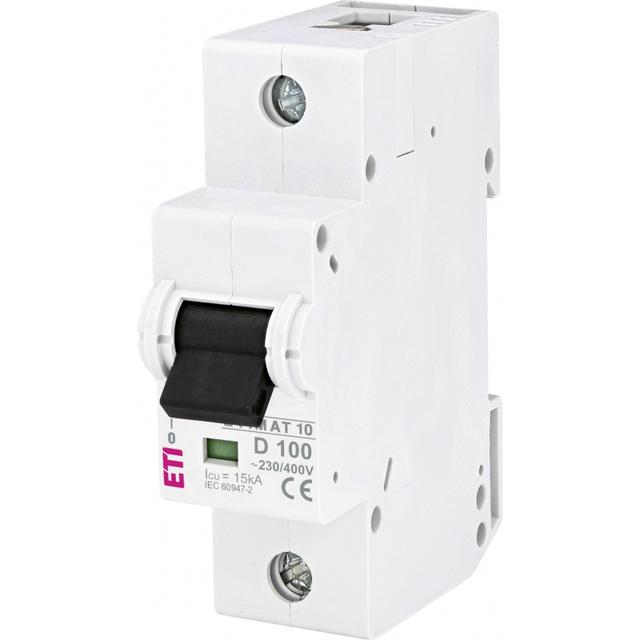

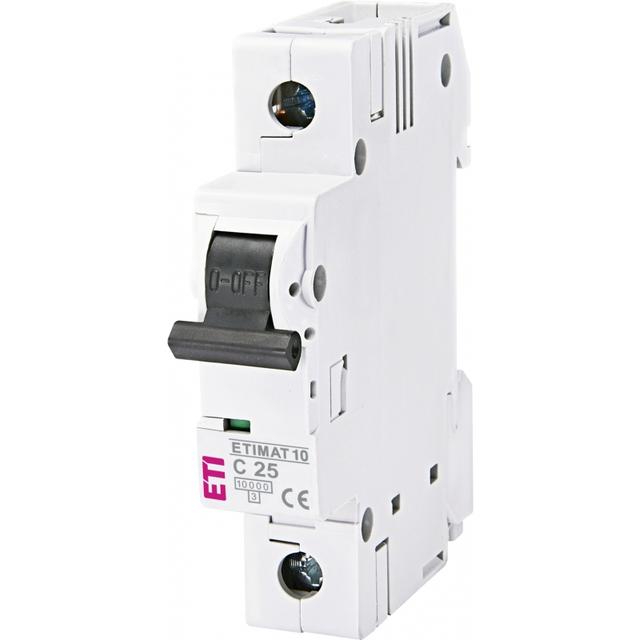

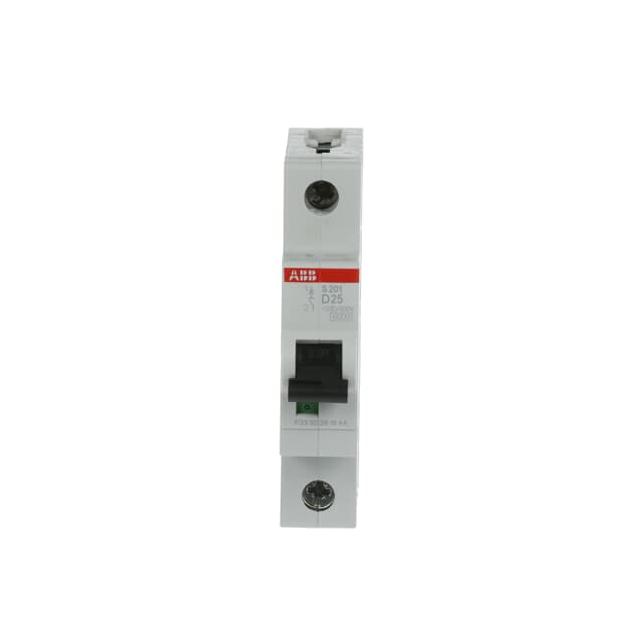

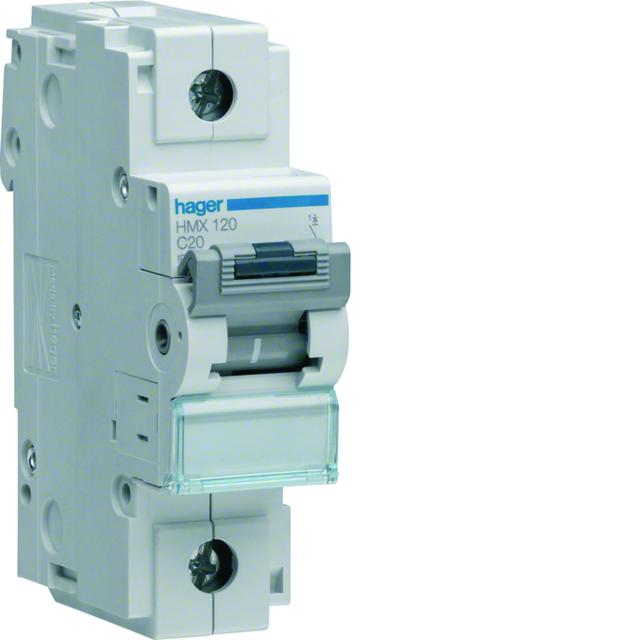

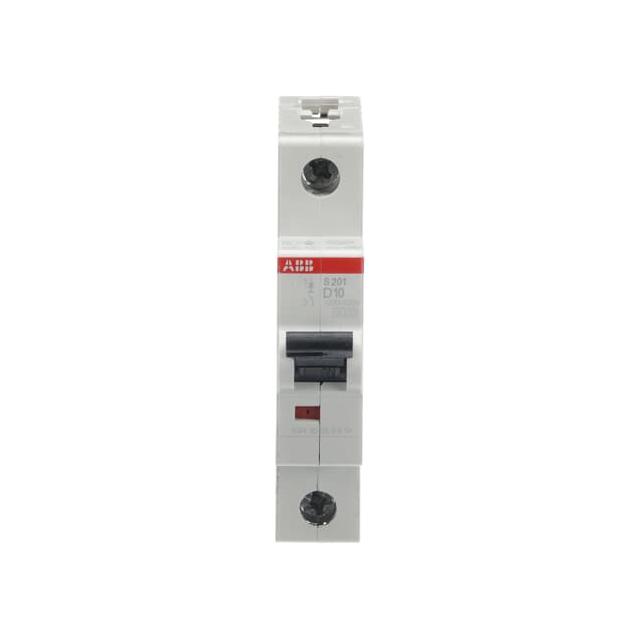

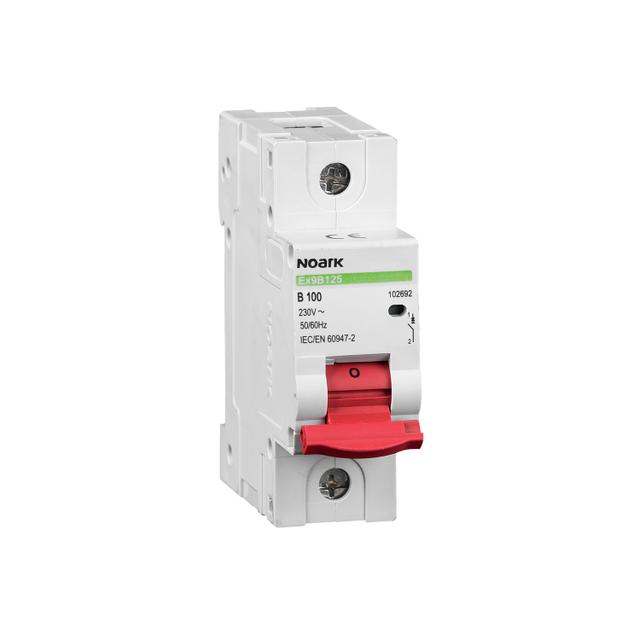

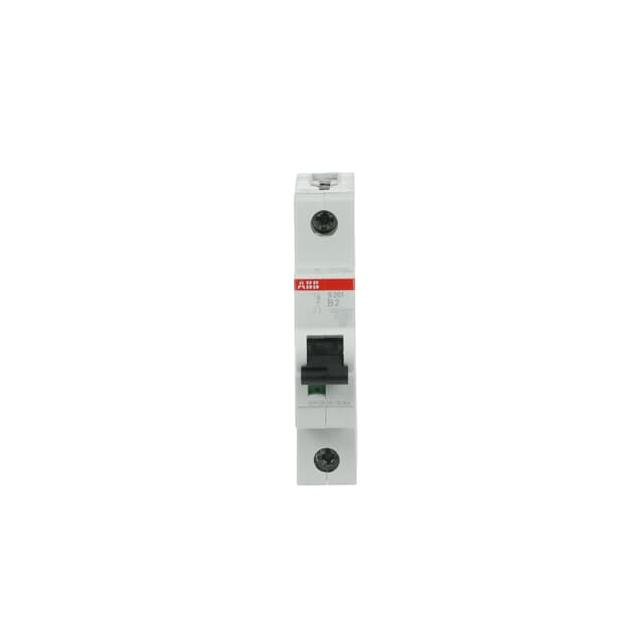

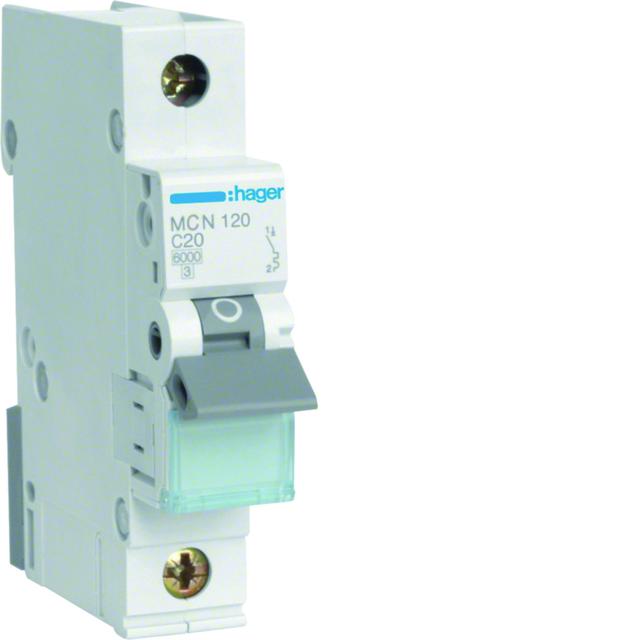

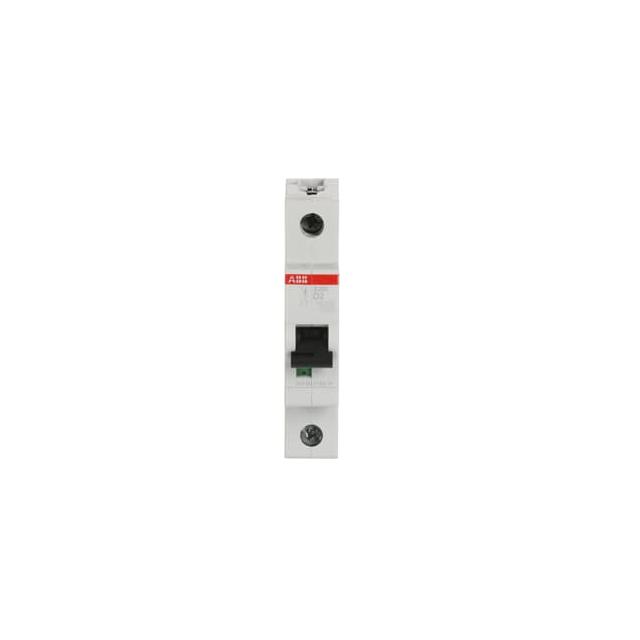

• wyłącznik nadprądowy 1-biegunowy

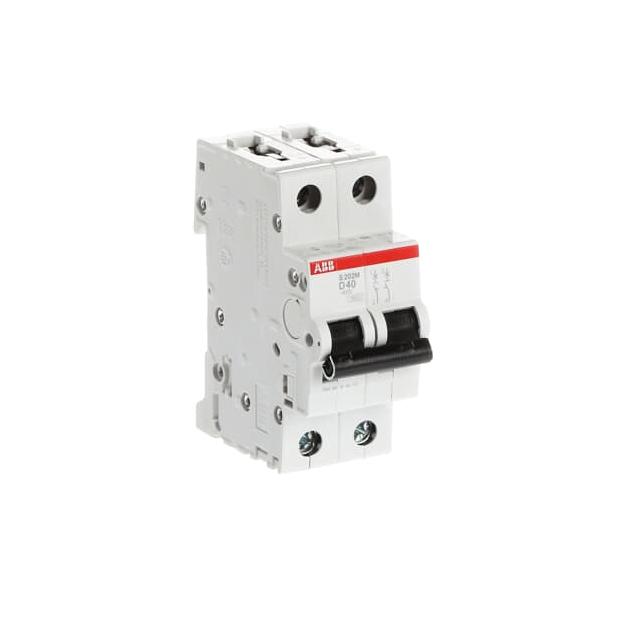

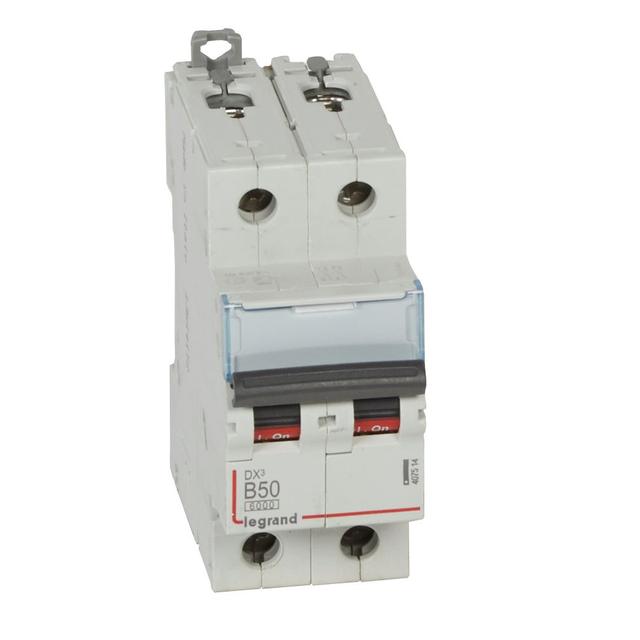

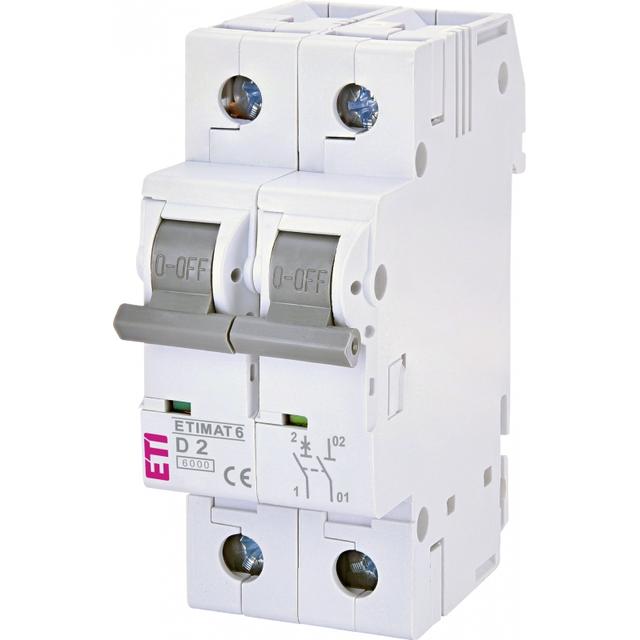

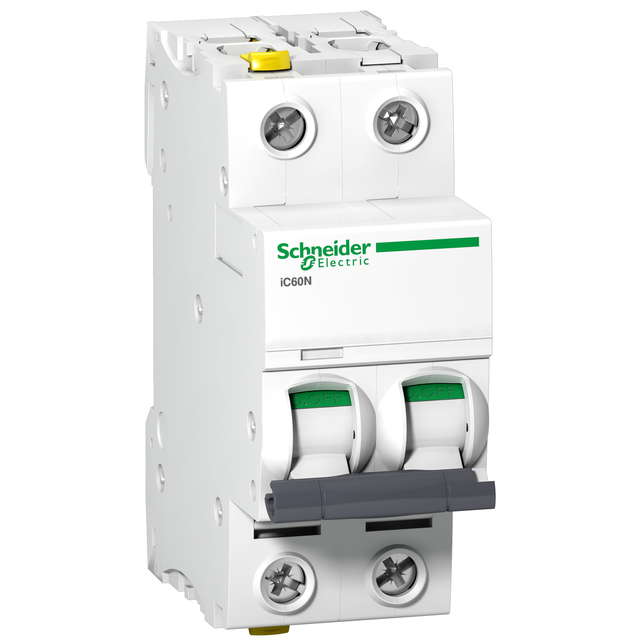

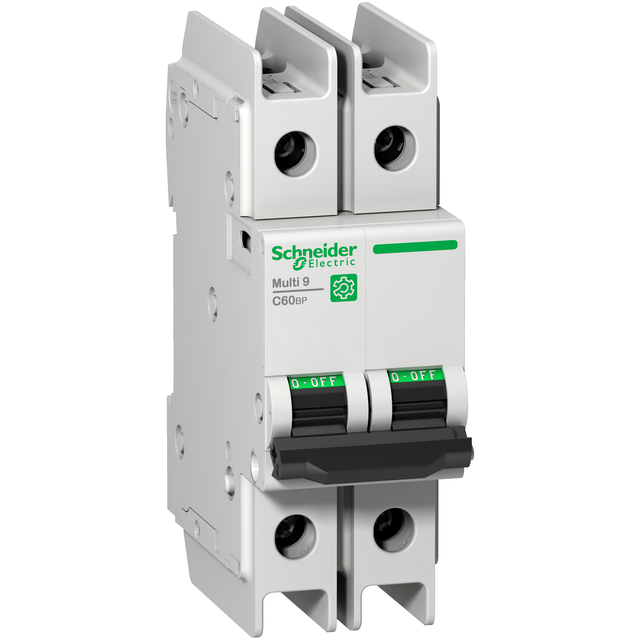

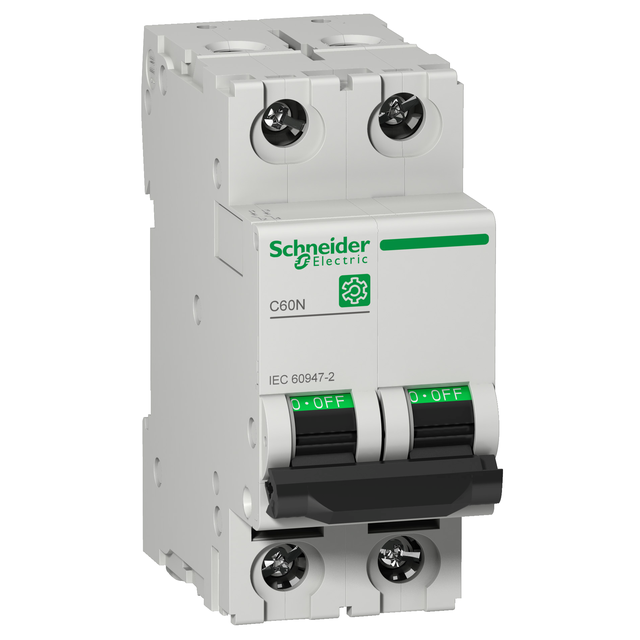

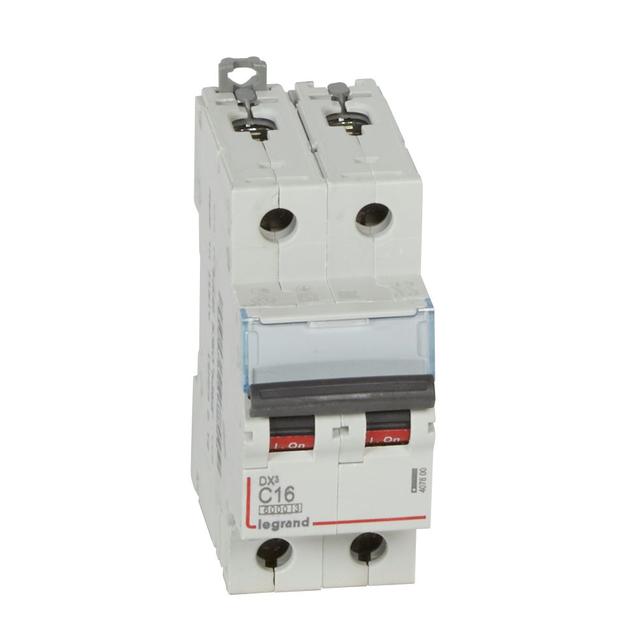

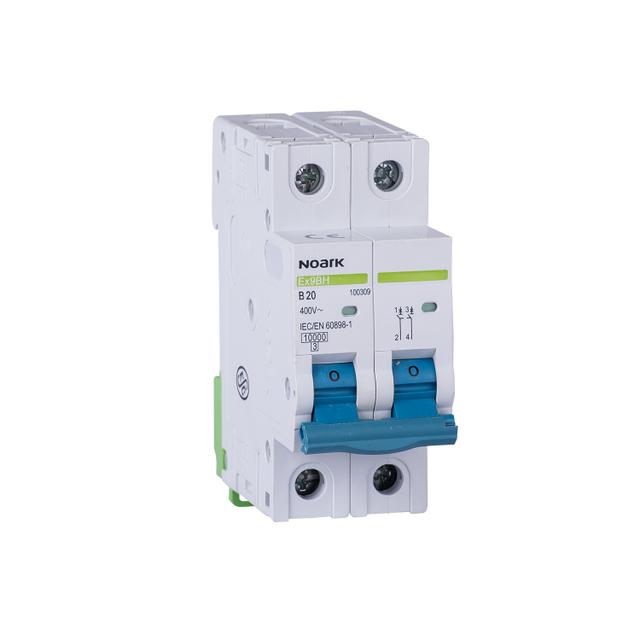

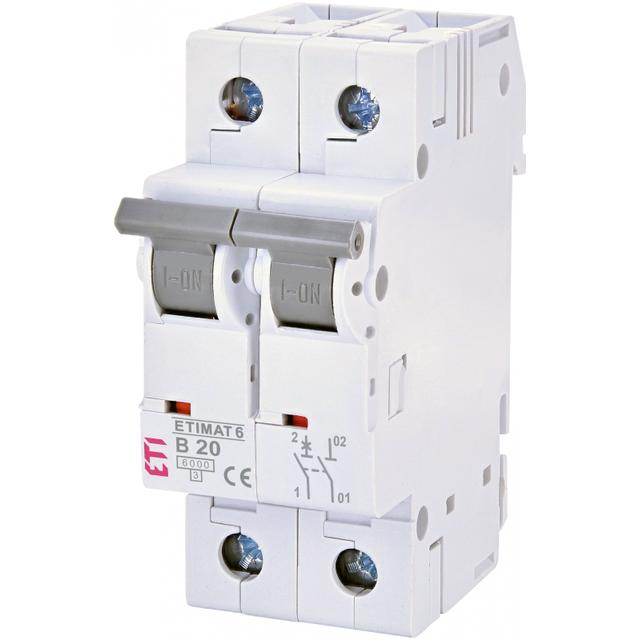

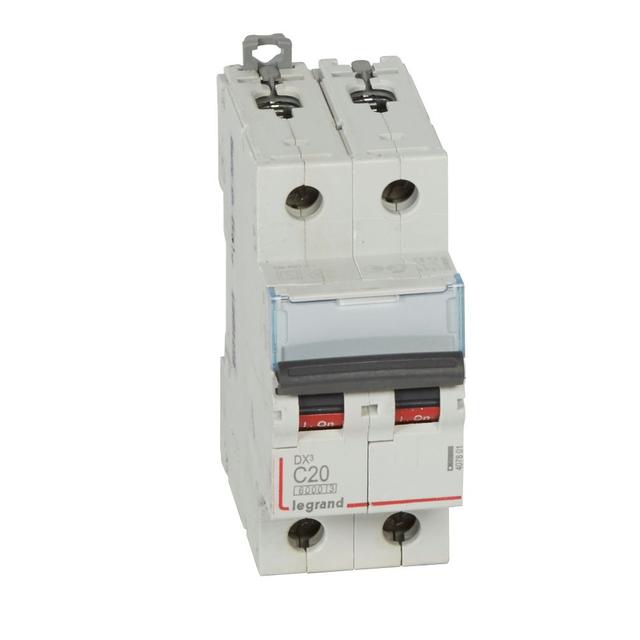

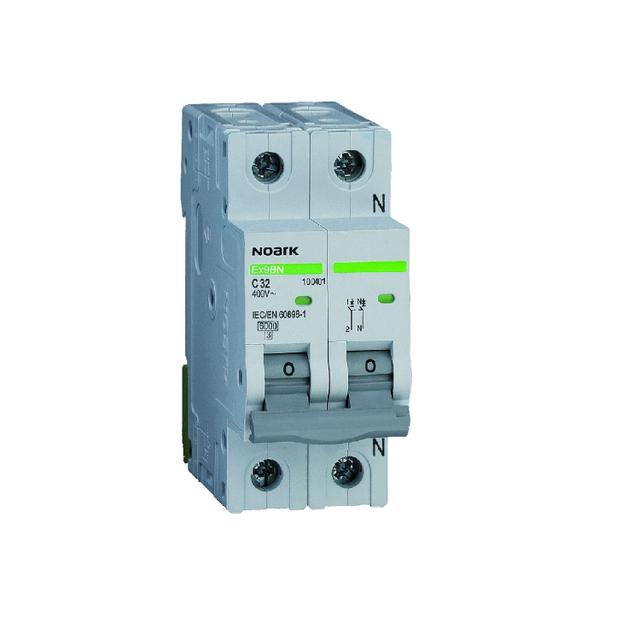

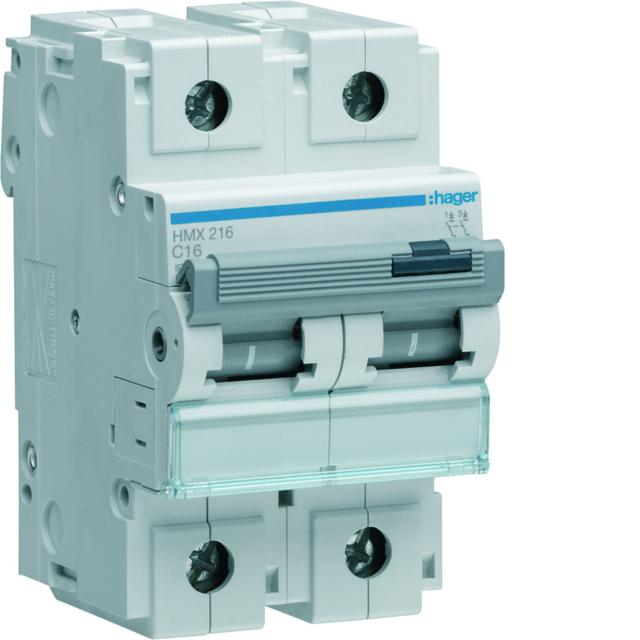

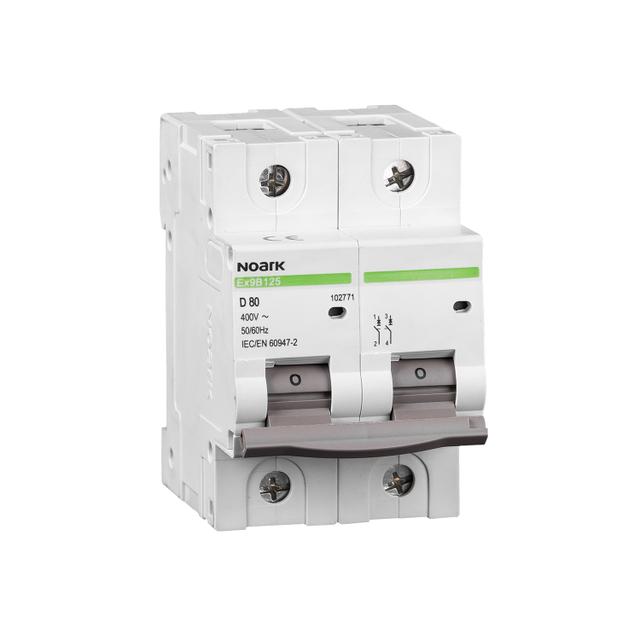

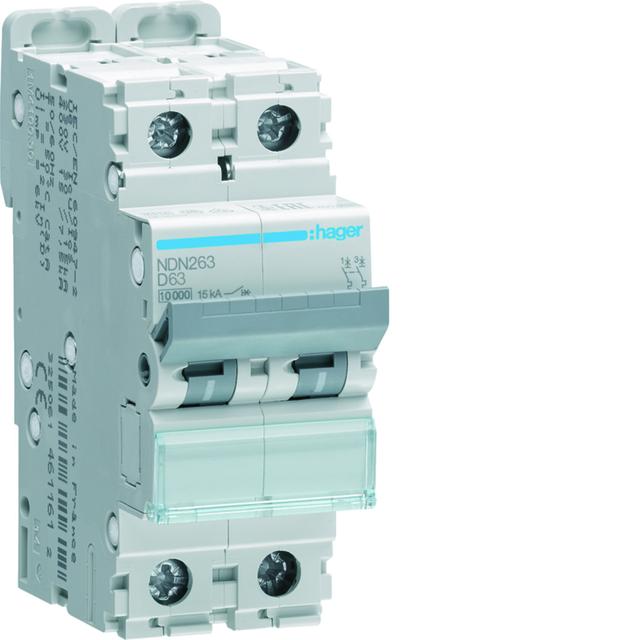

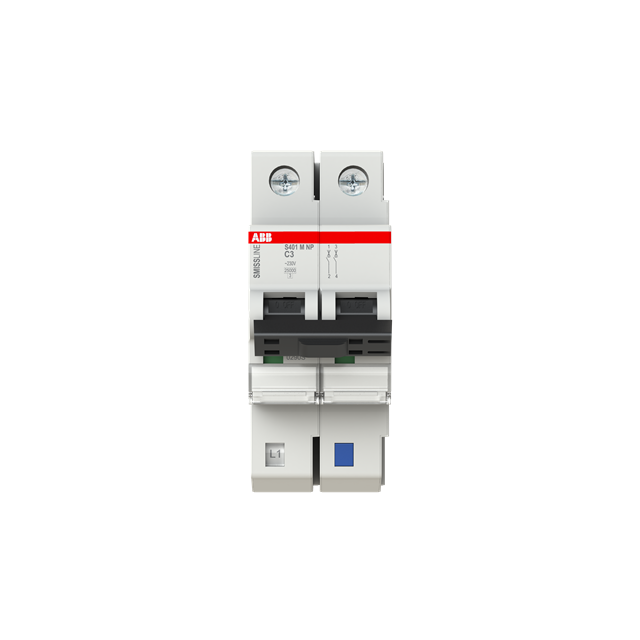

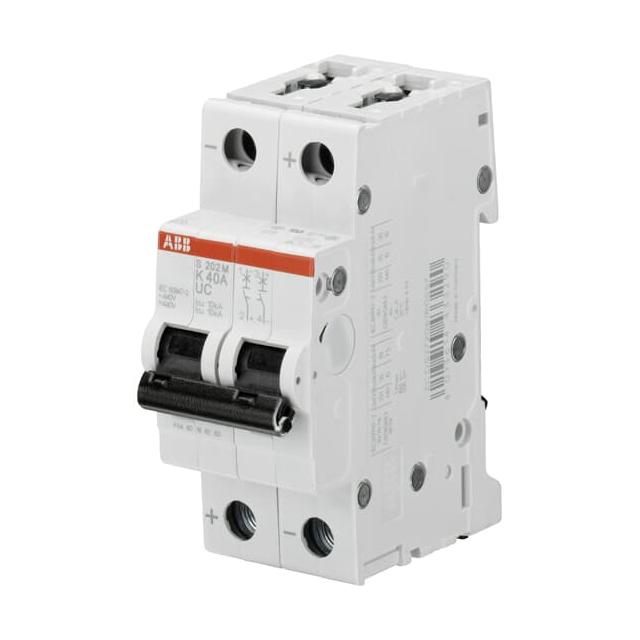

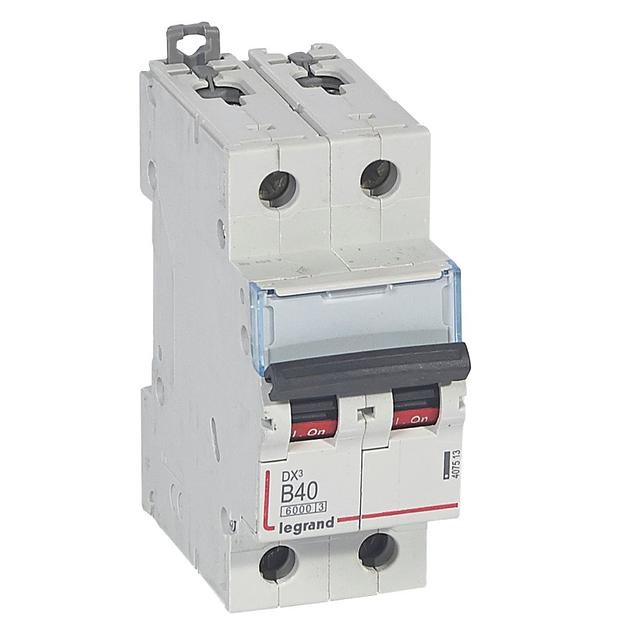

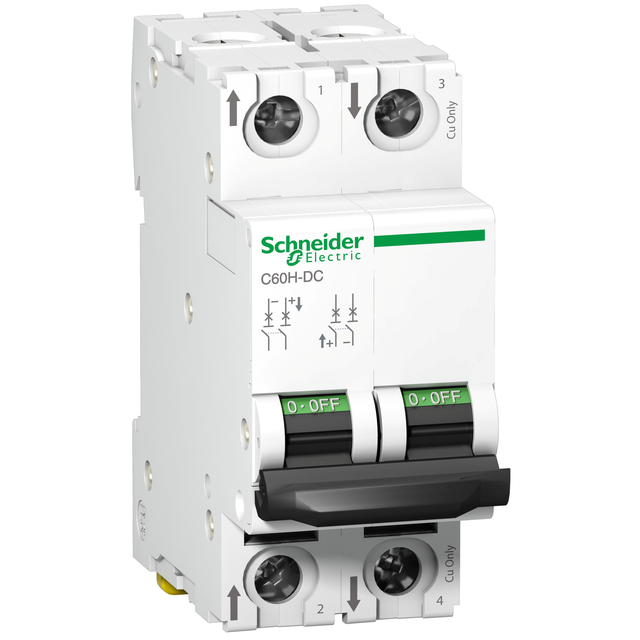

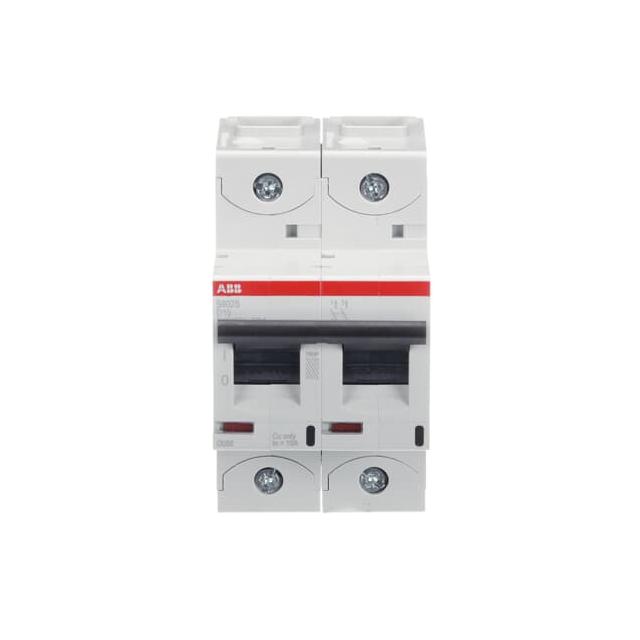

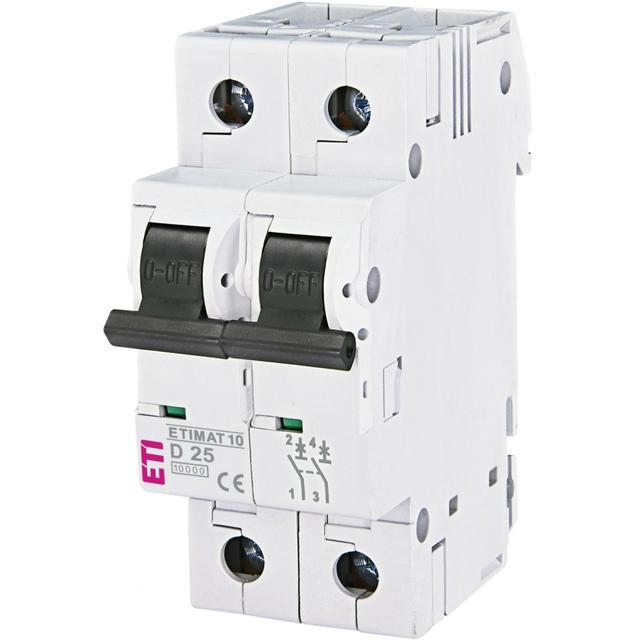

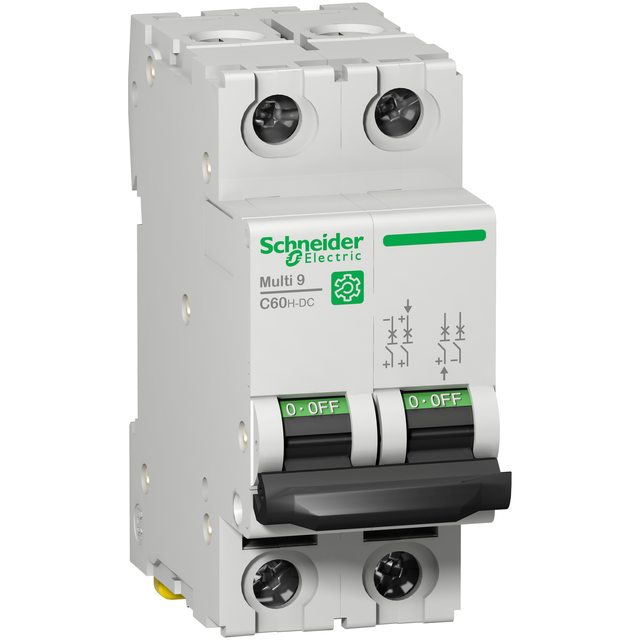

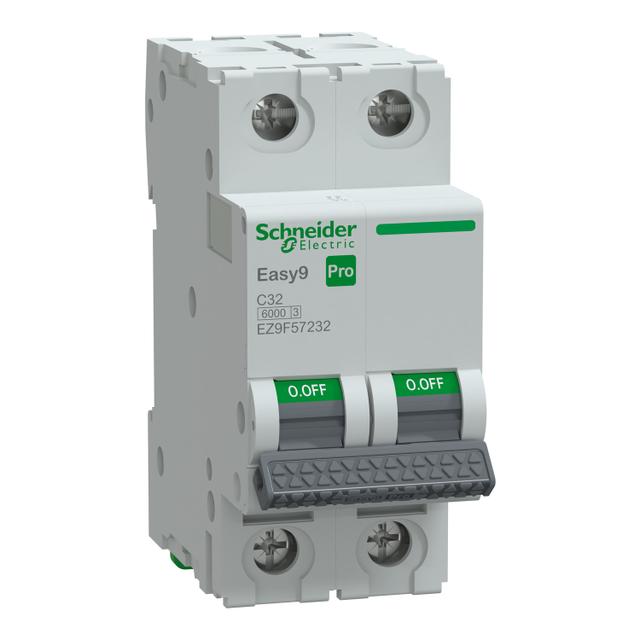

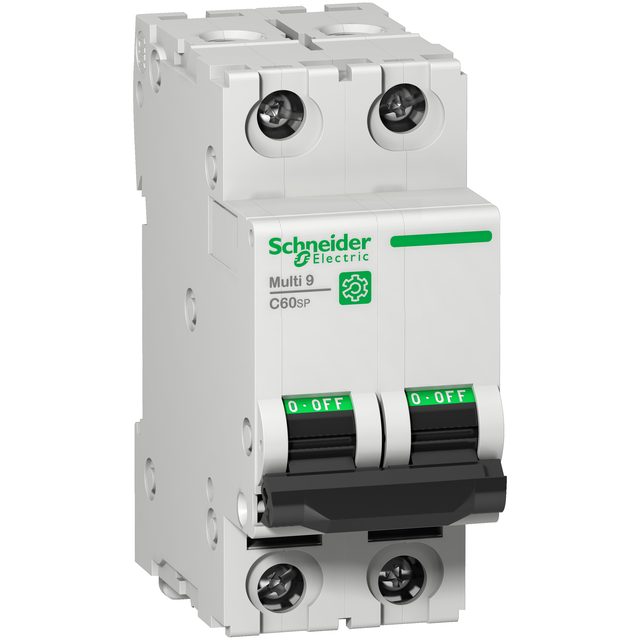

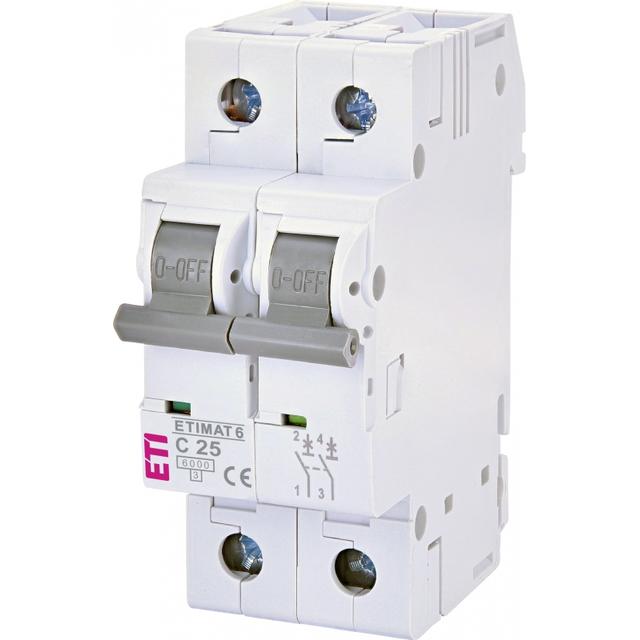

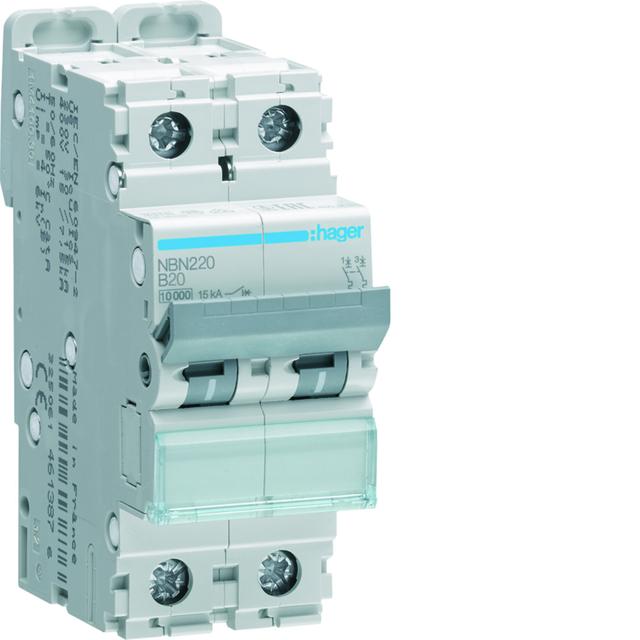

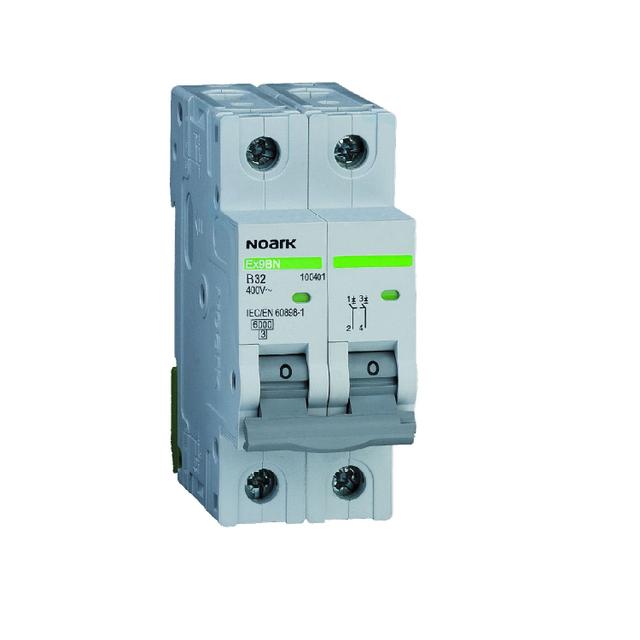

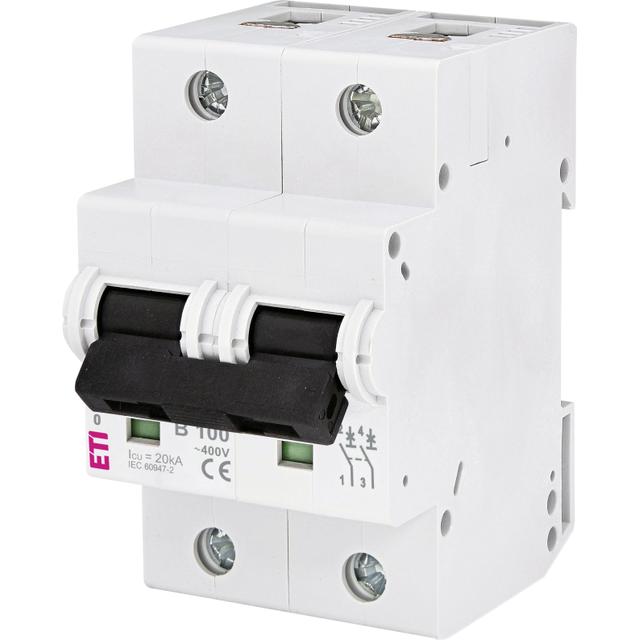

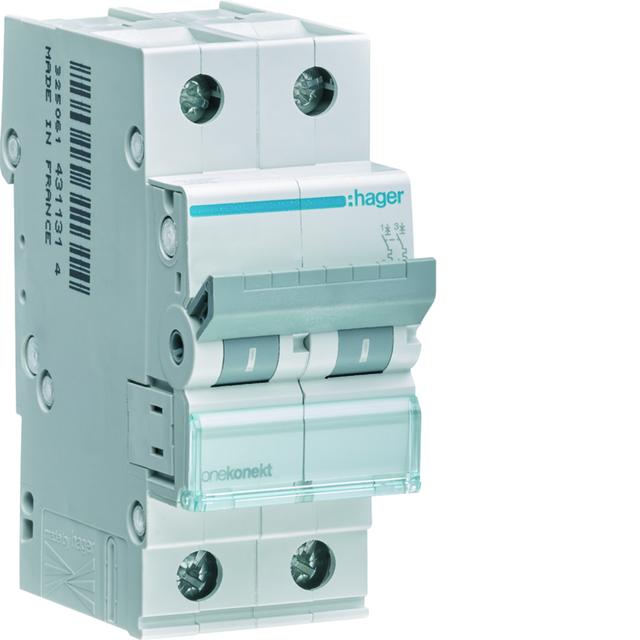

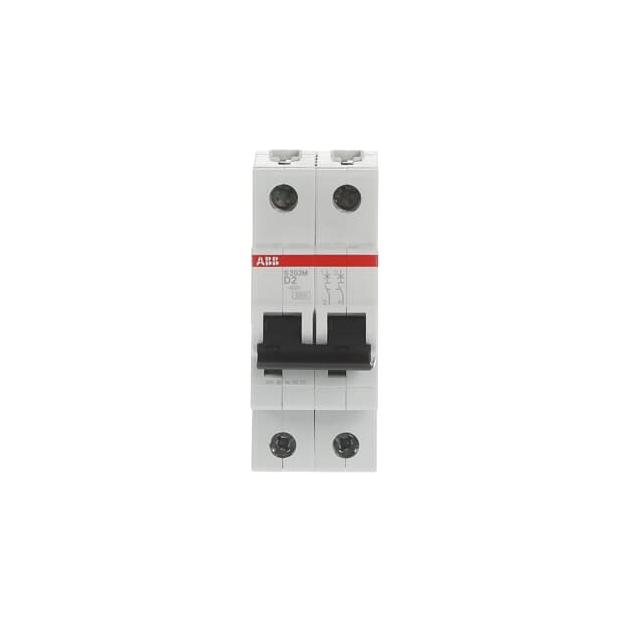

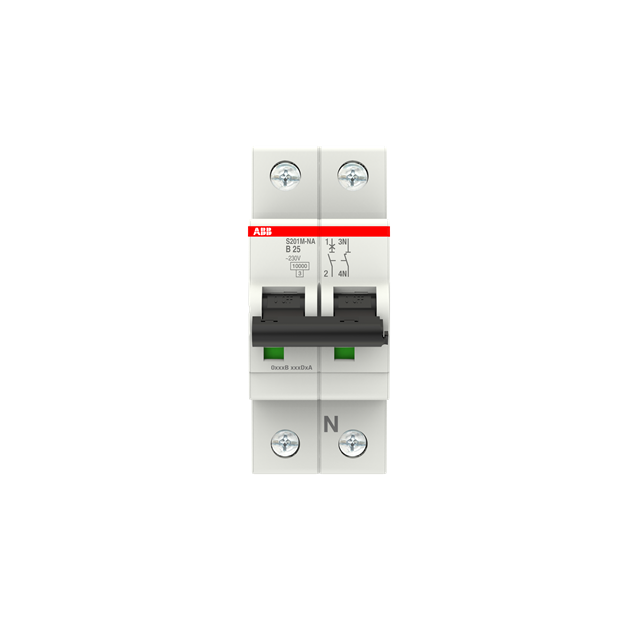

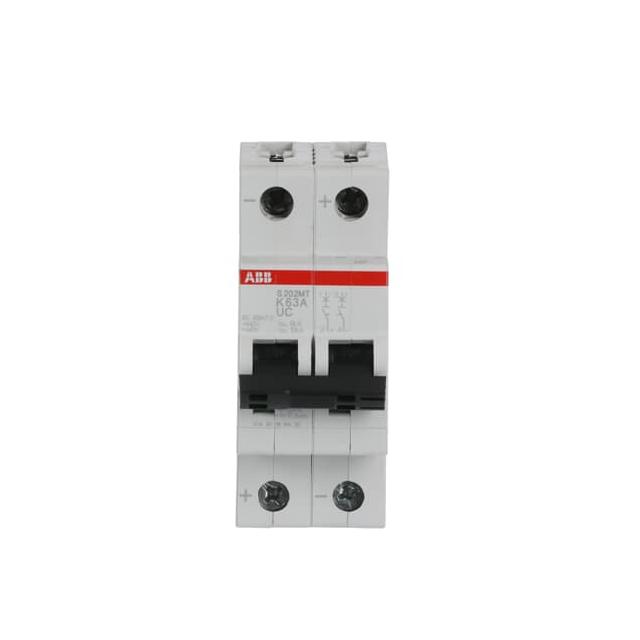

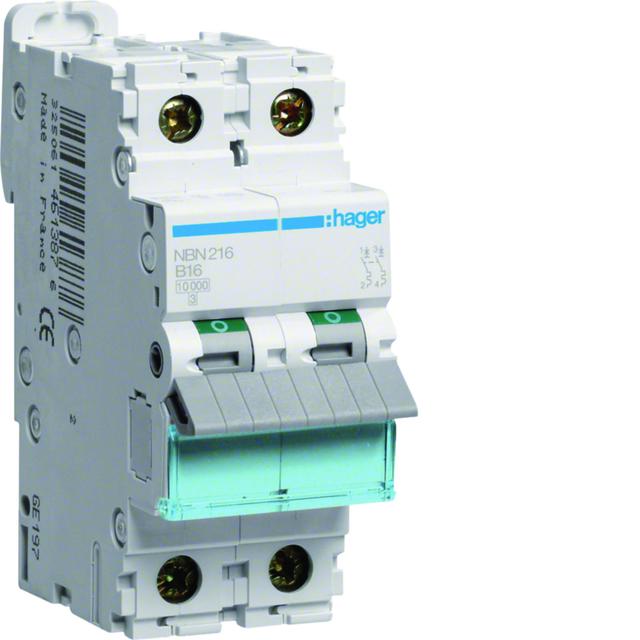

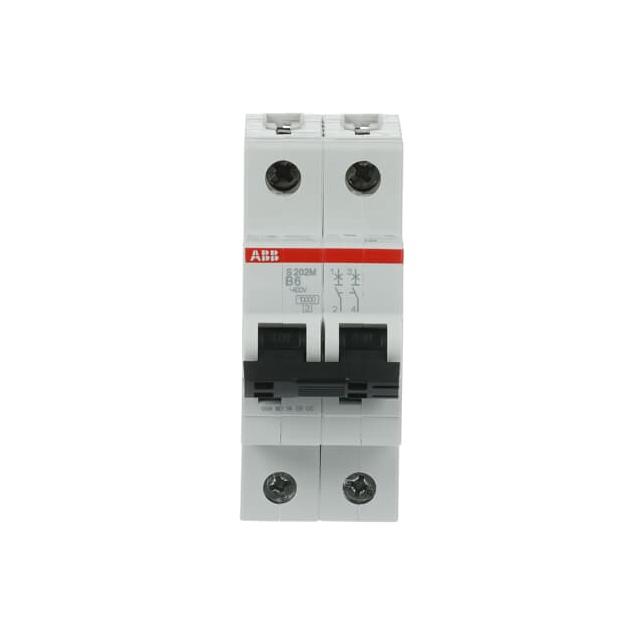

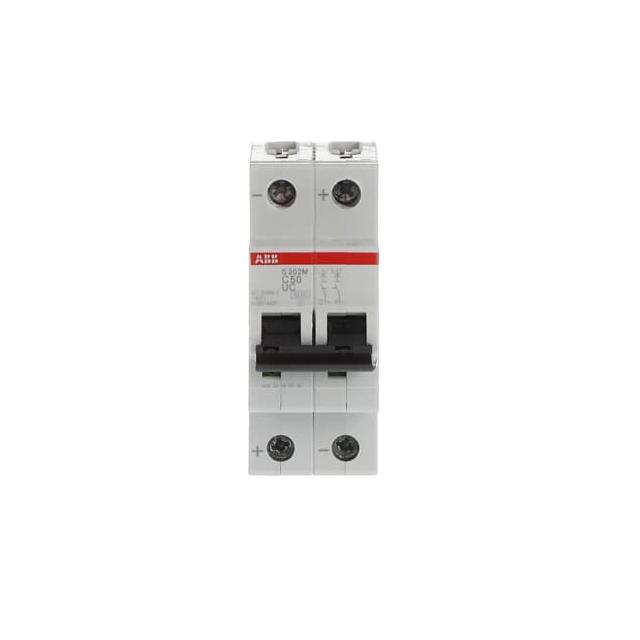

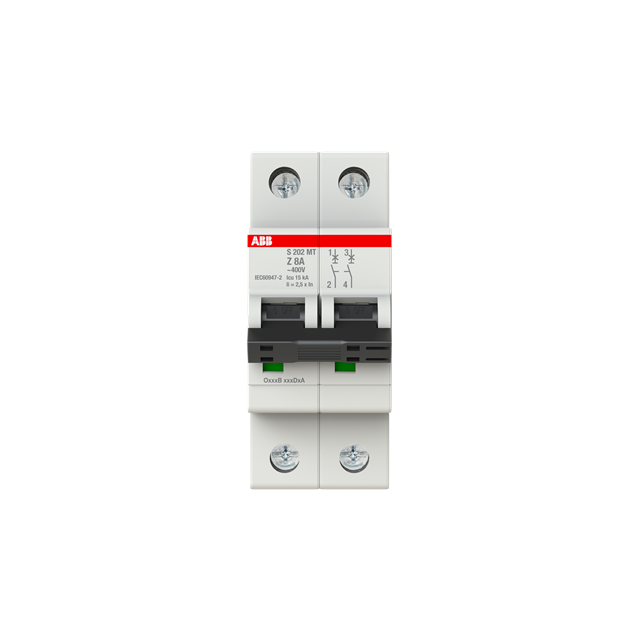

• wyłącznik nadprądowy 2-biegunowy

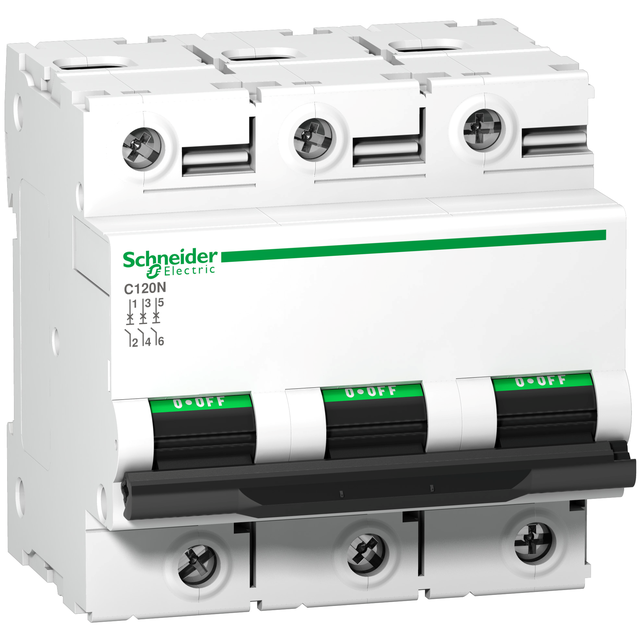

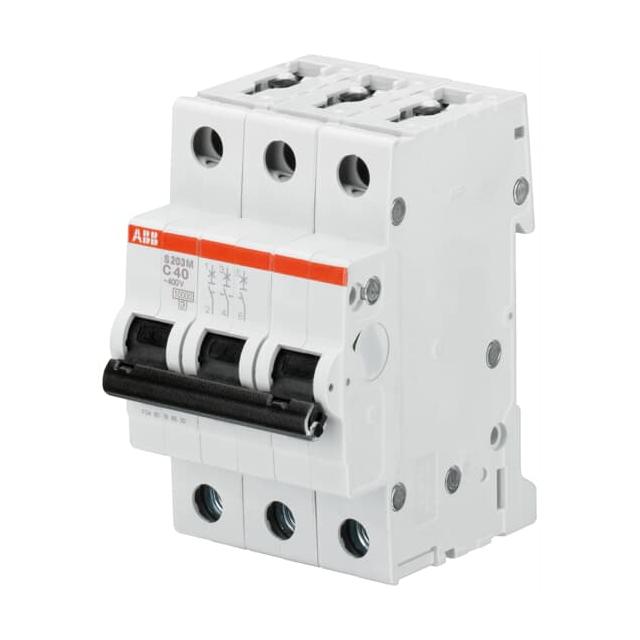

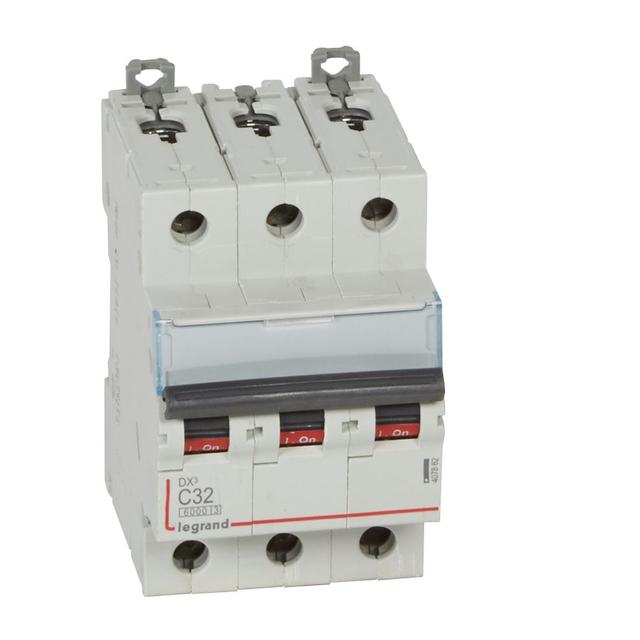

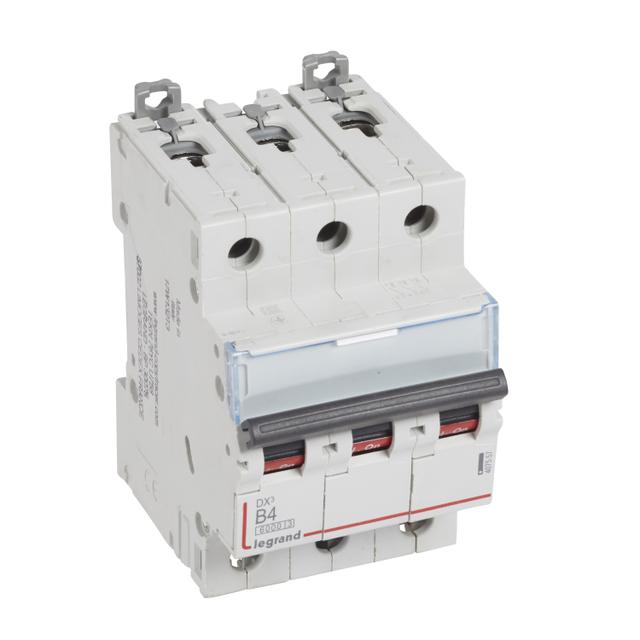

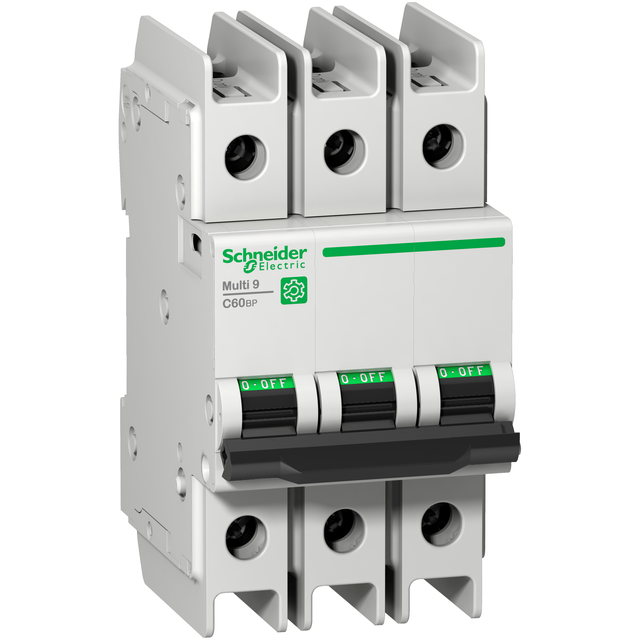

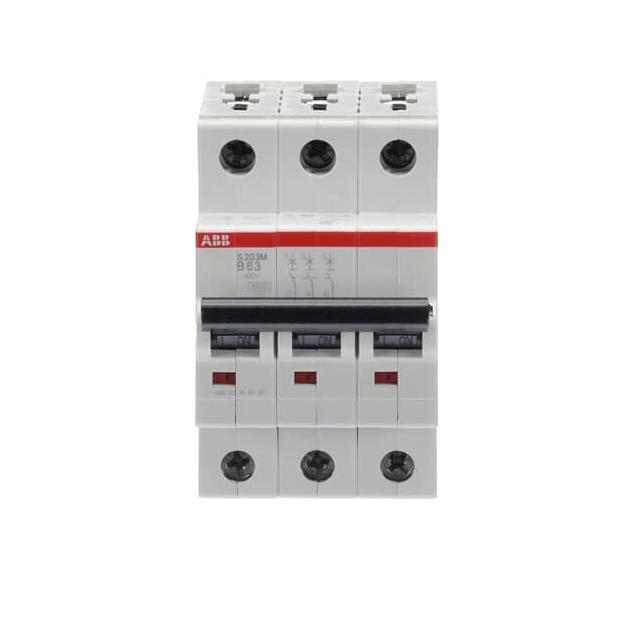

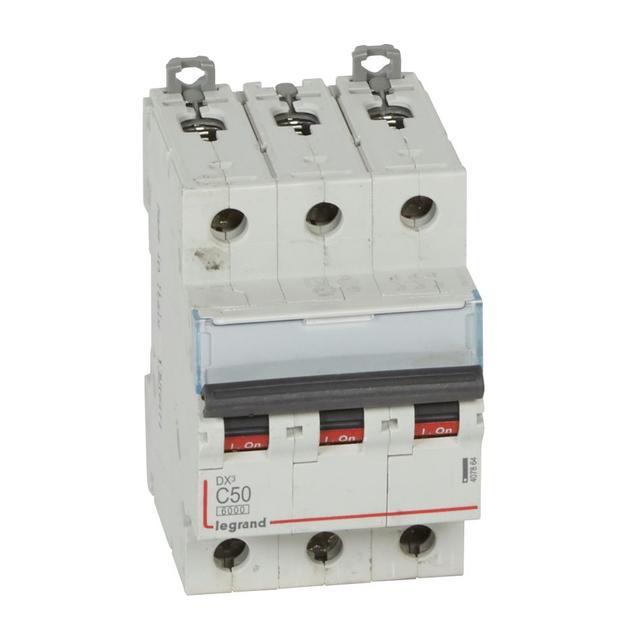

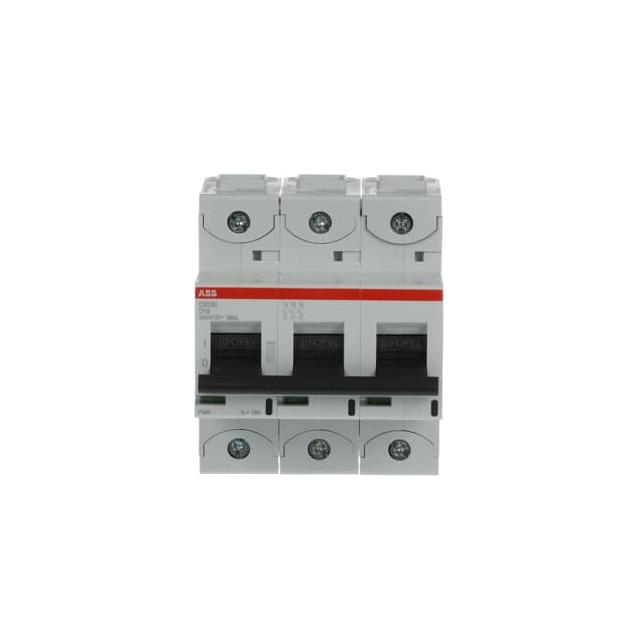

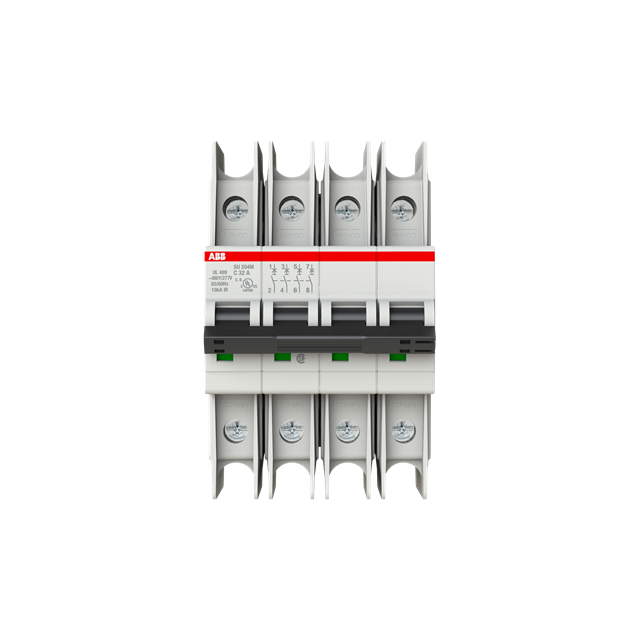

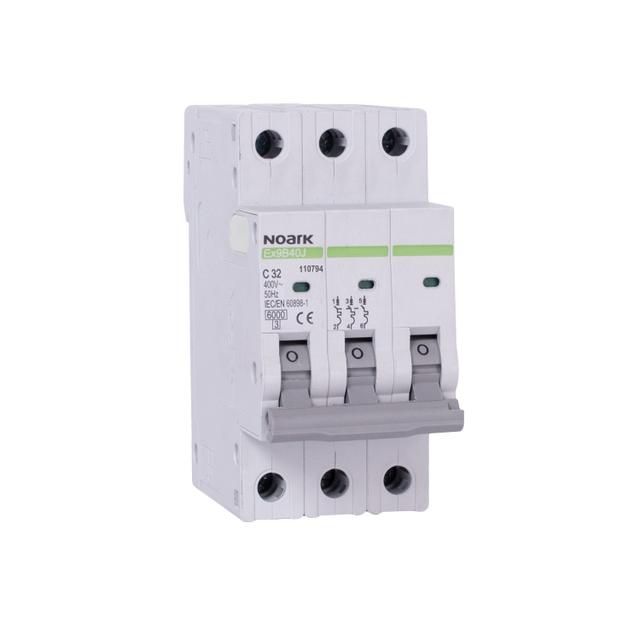

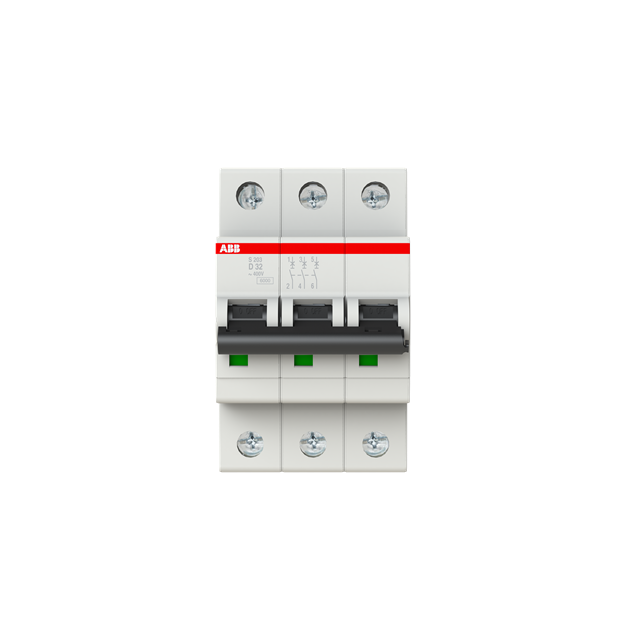

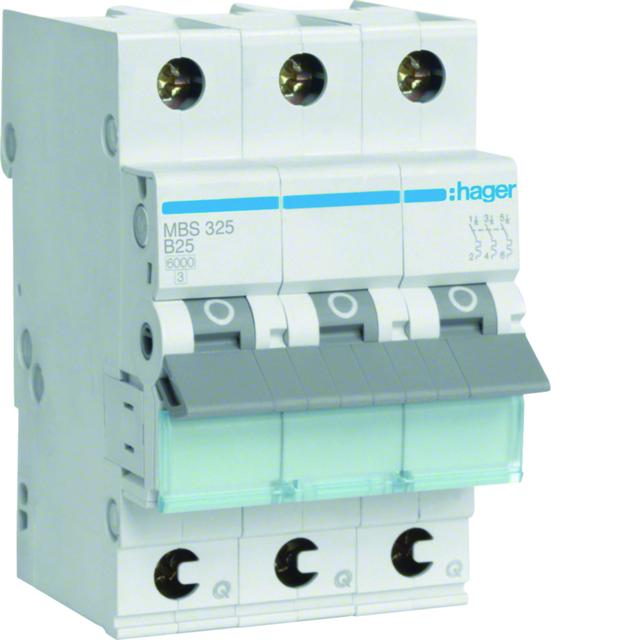

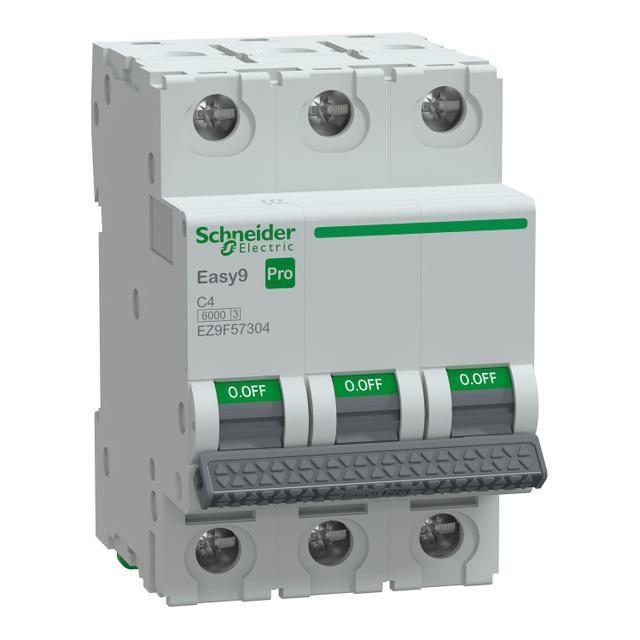

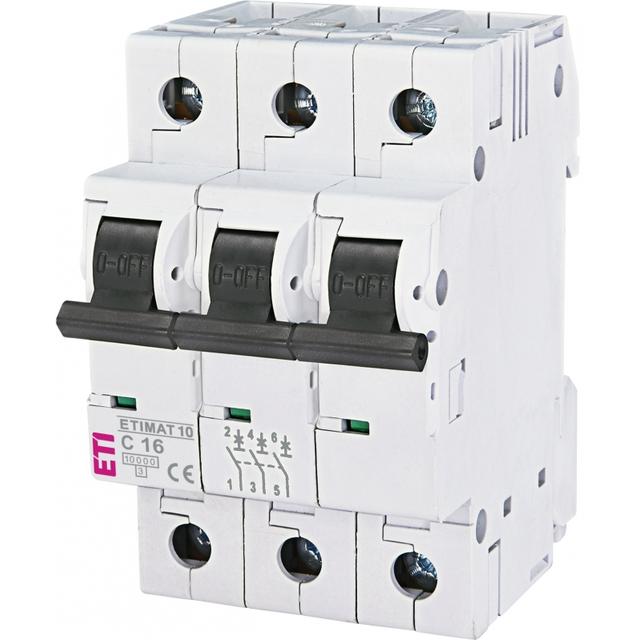

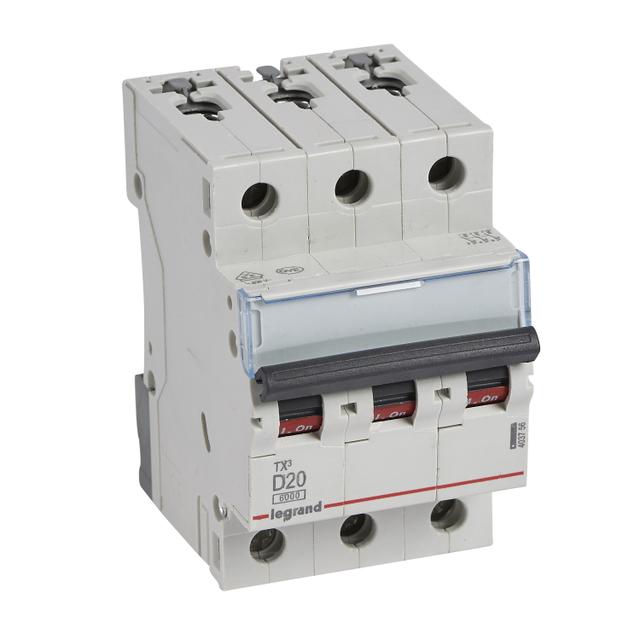

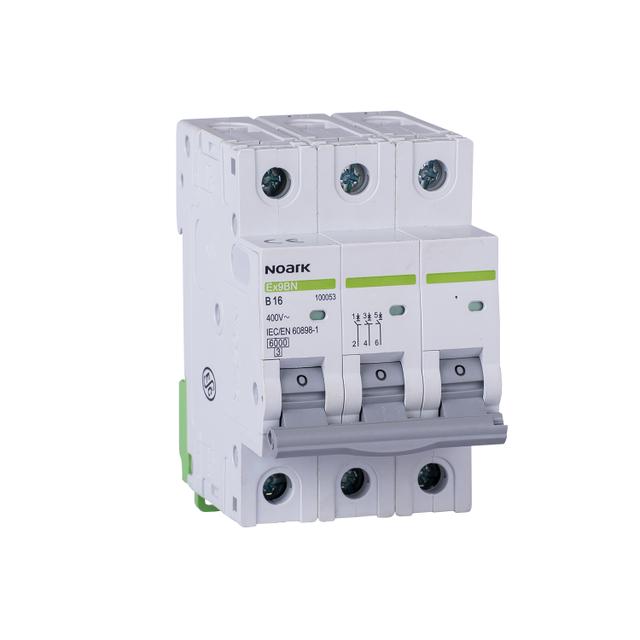

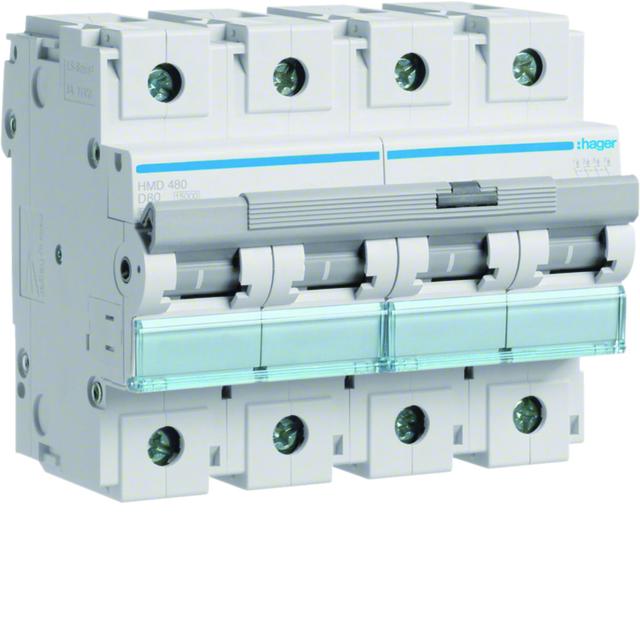

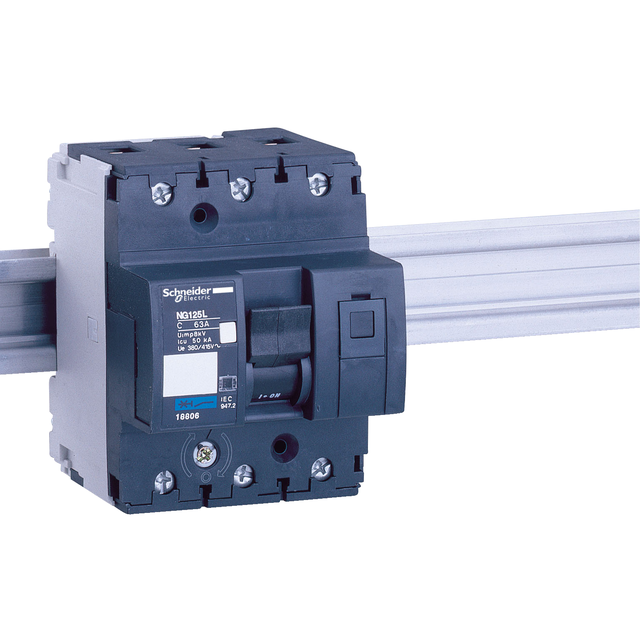

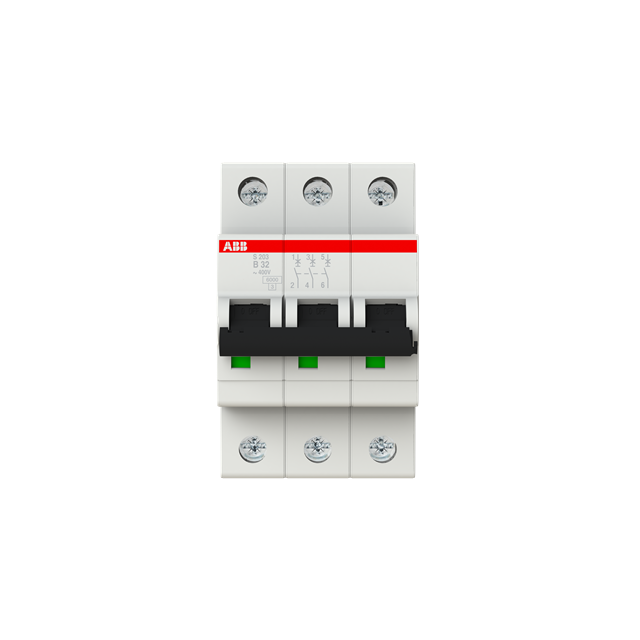

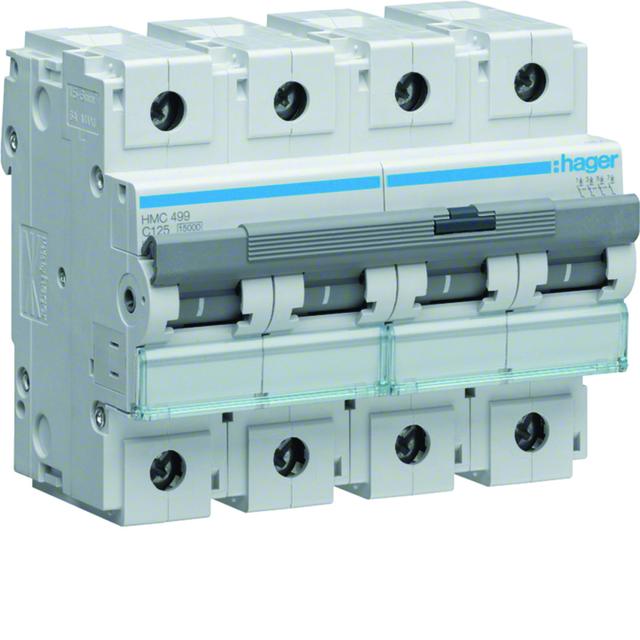

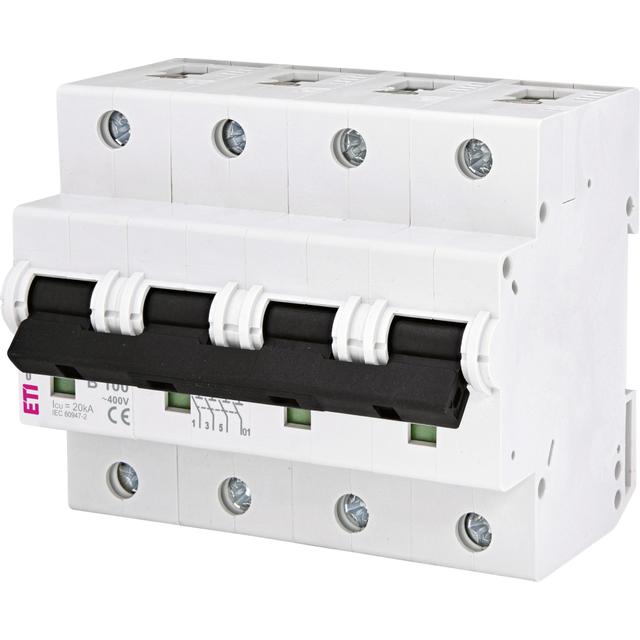

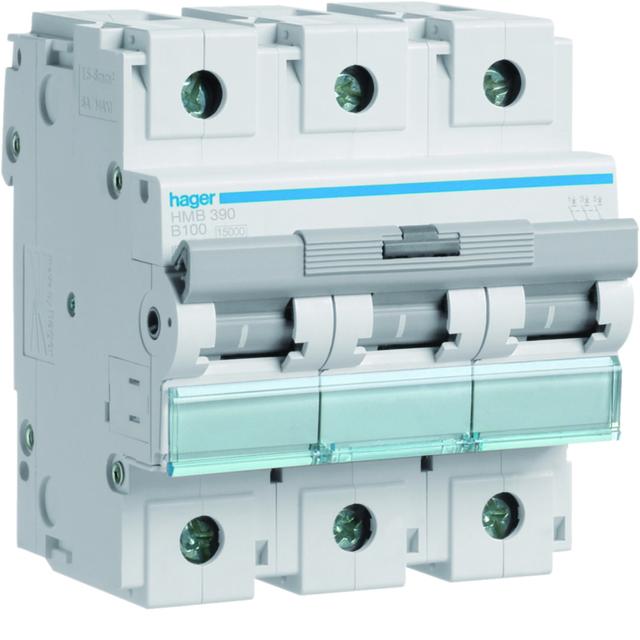

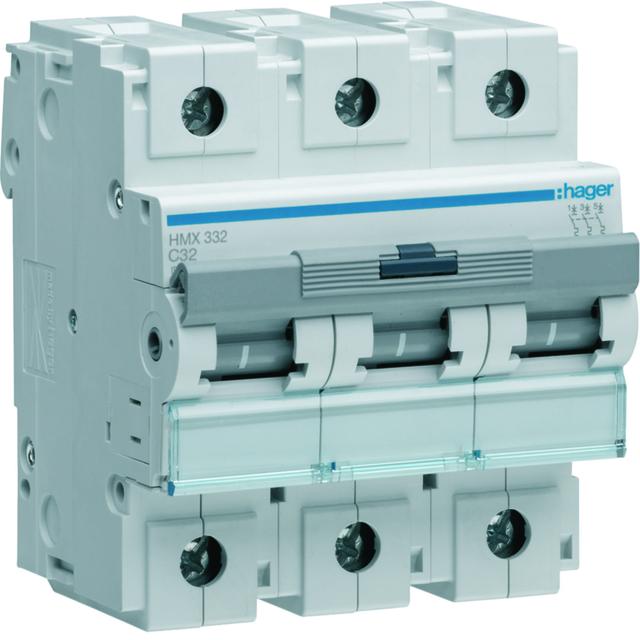

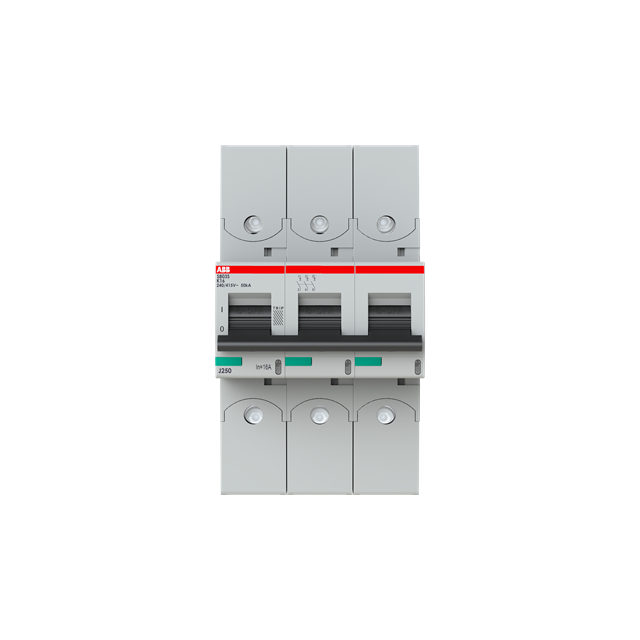

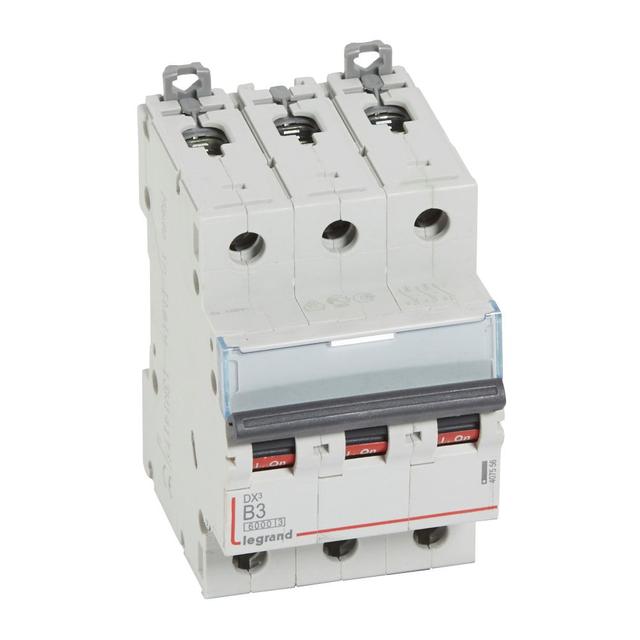

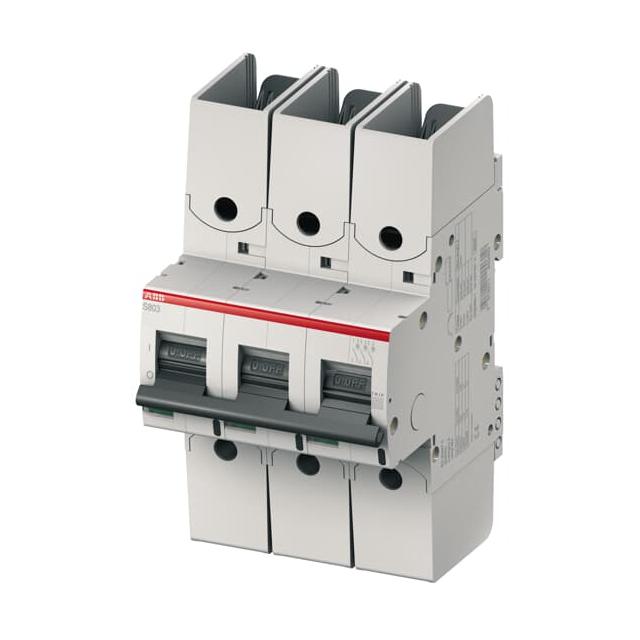

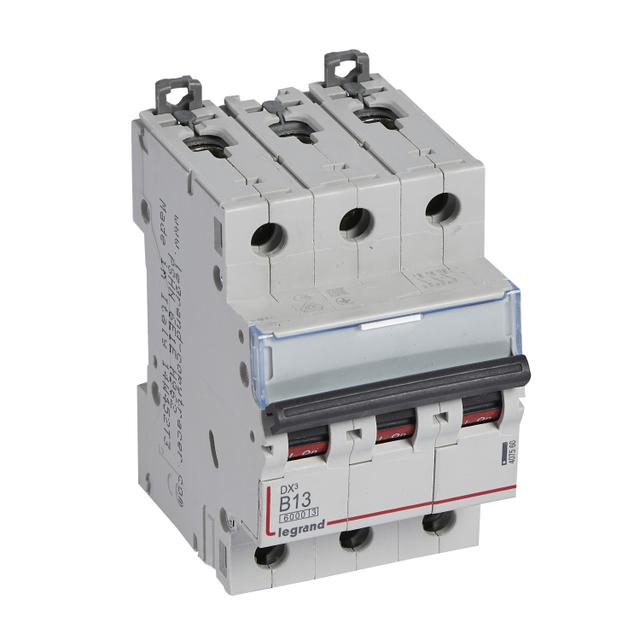

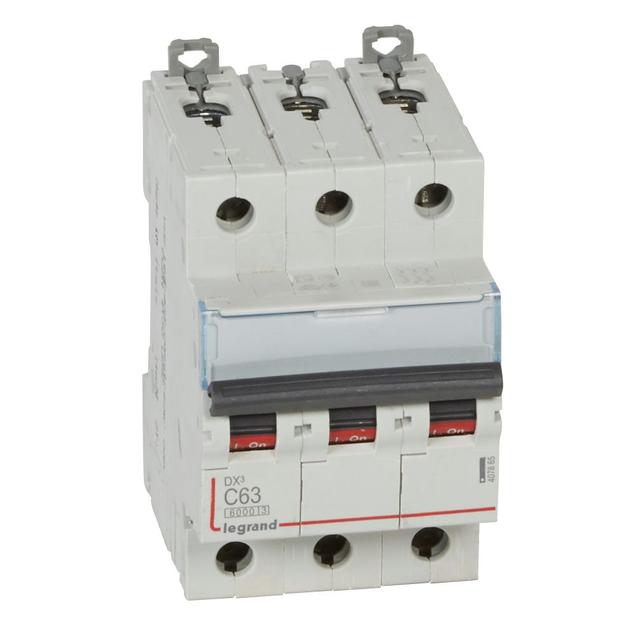

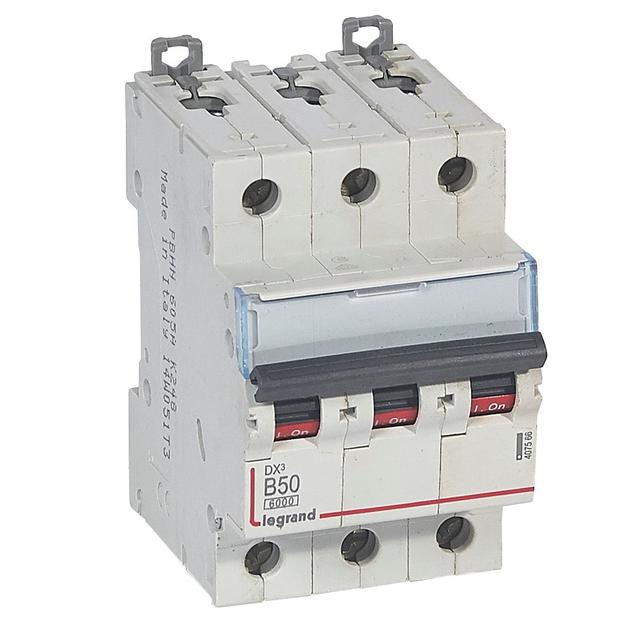

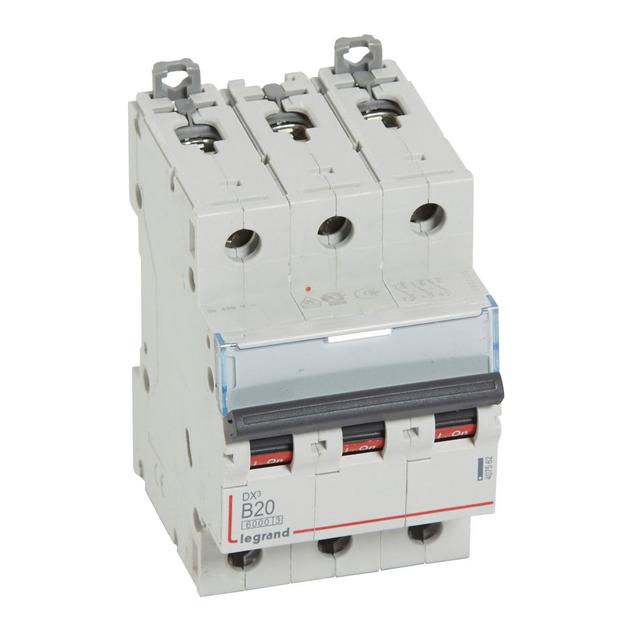

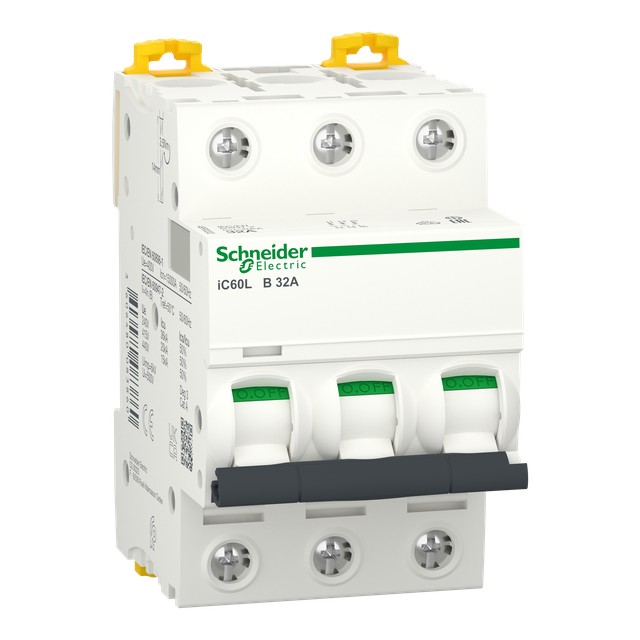

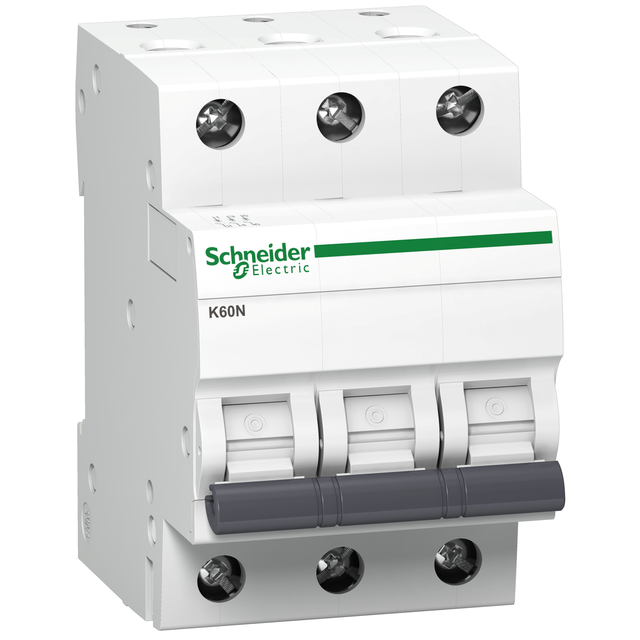

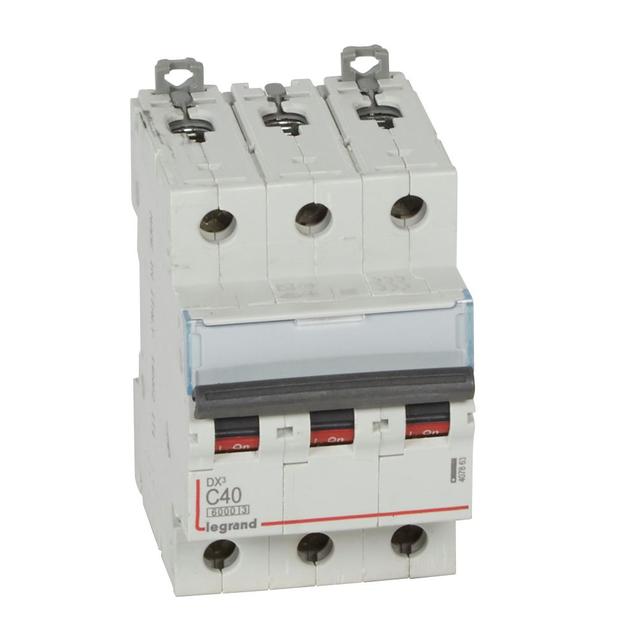

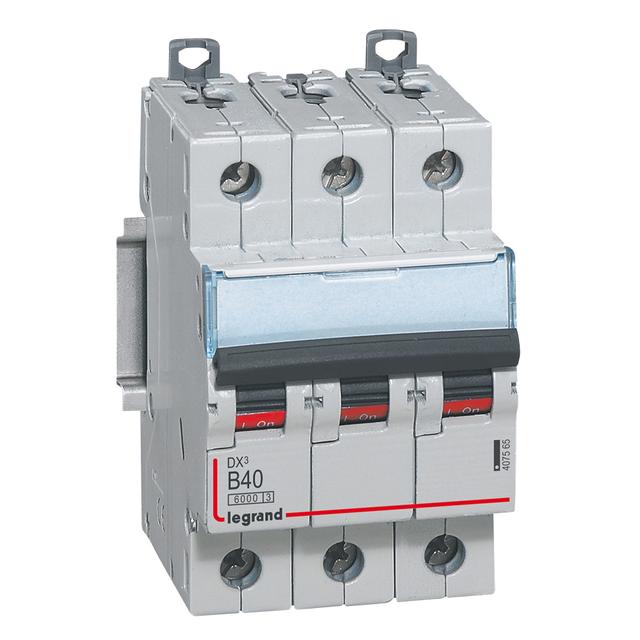

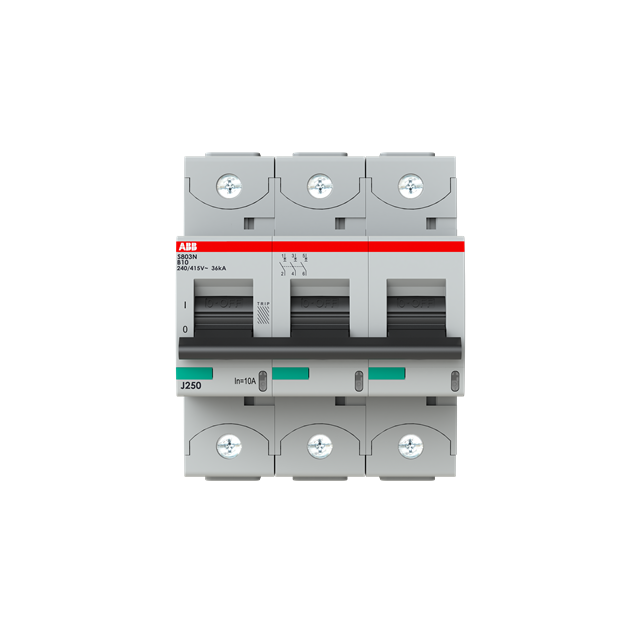

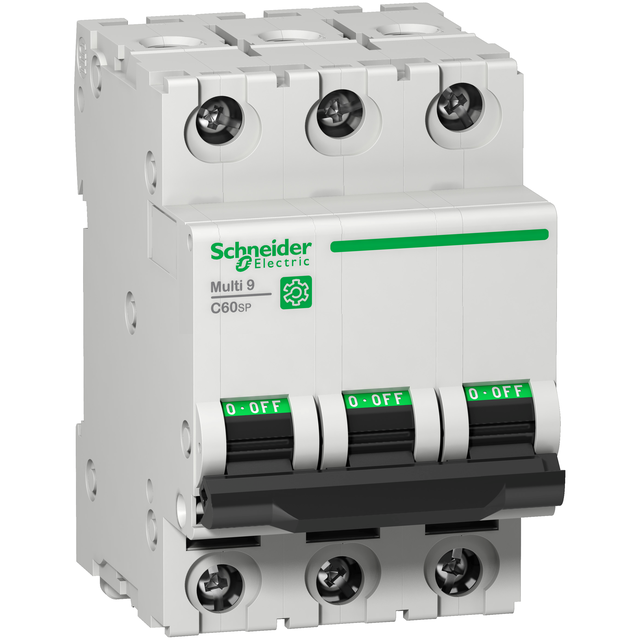

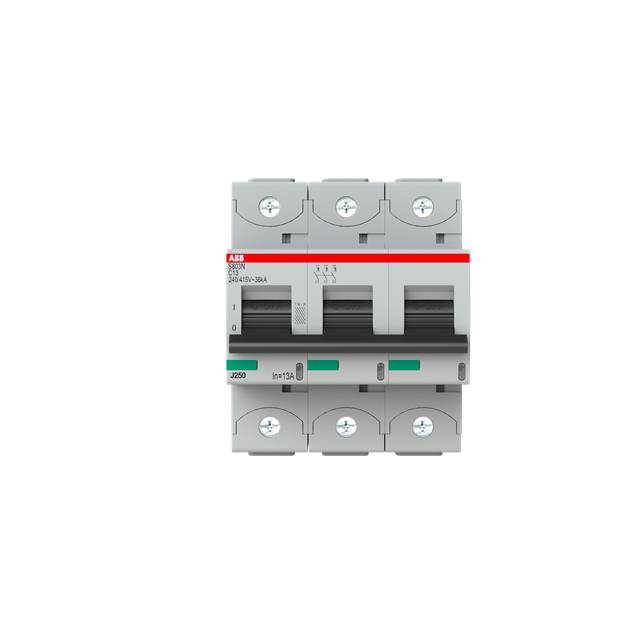

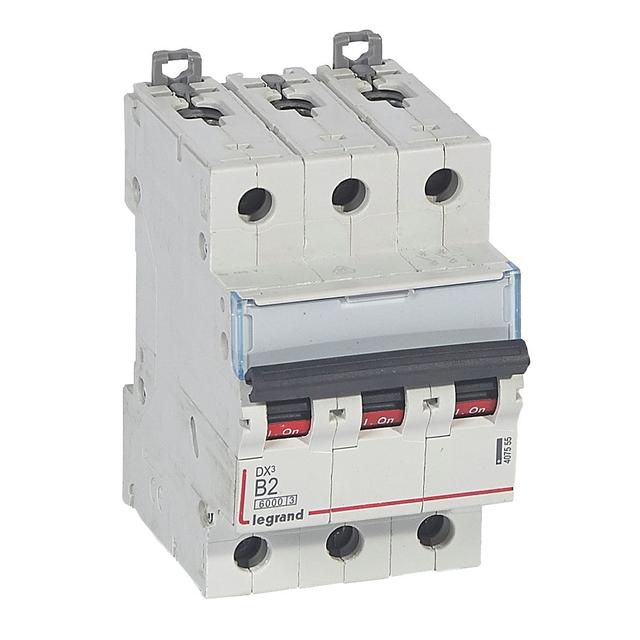

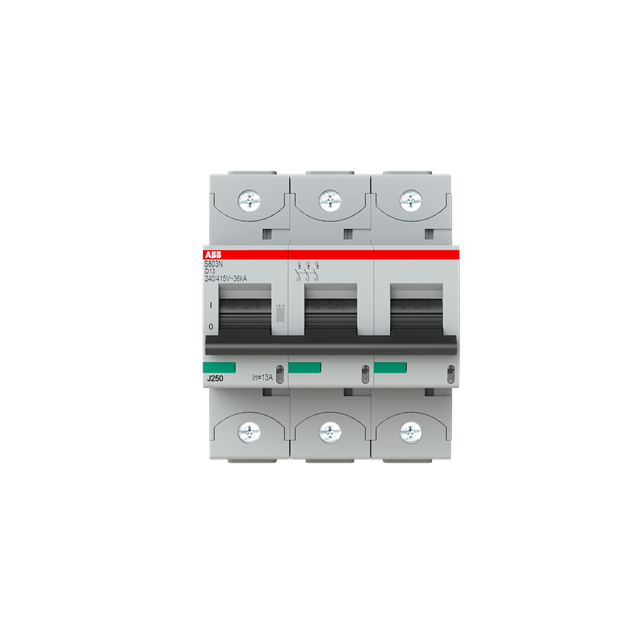

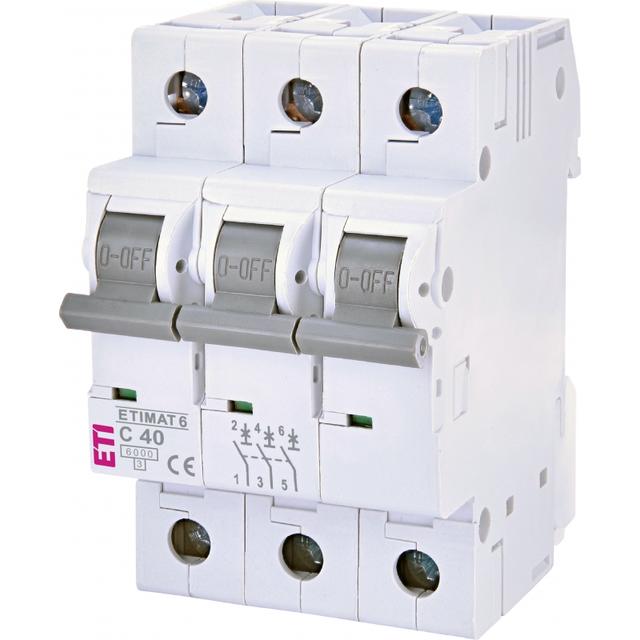

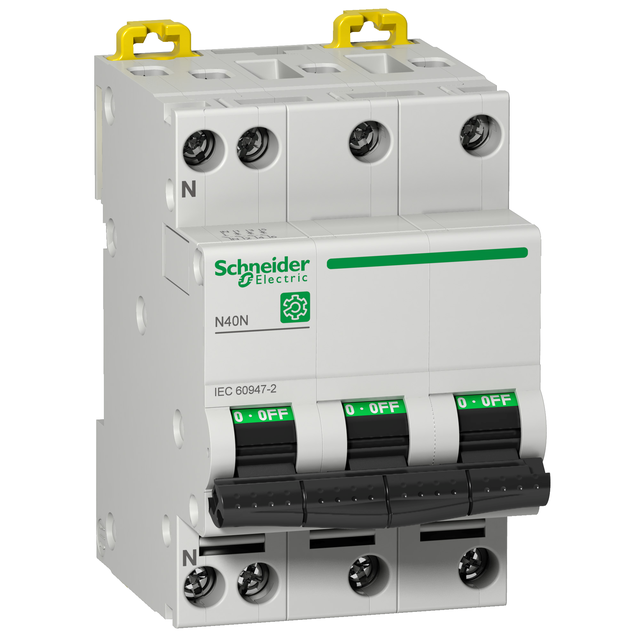

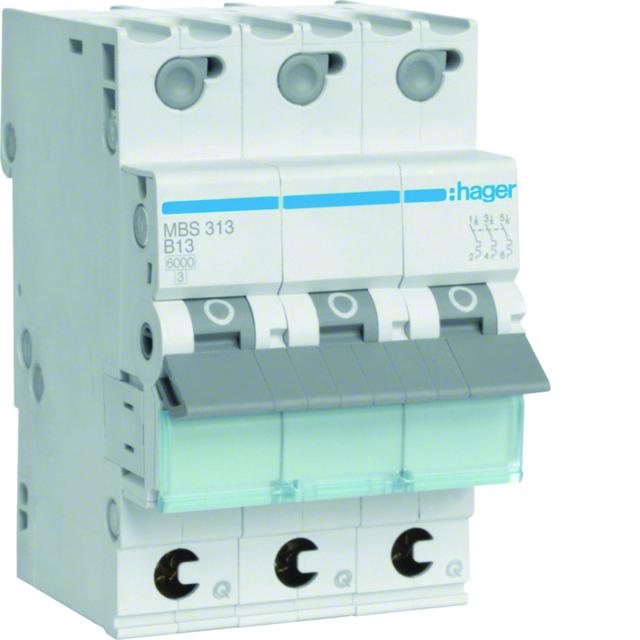

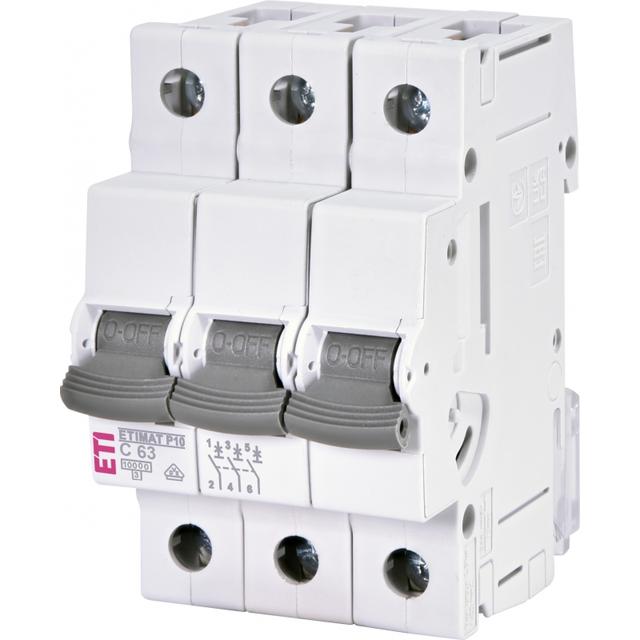

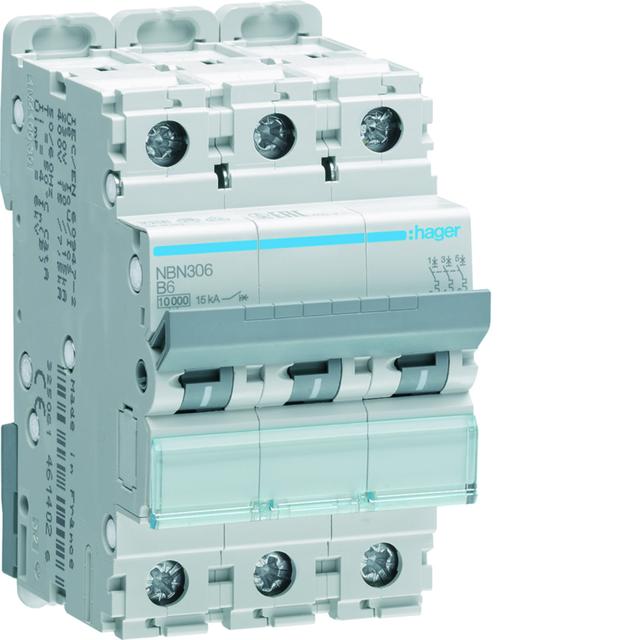

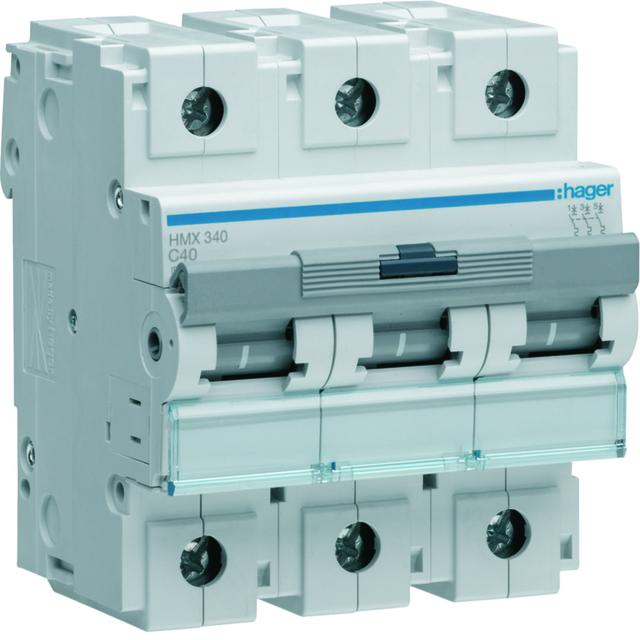

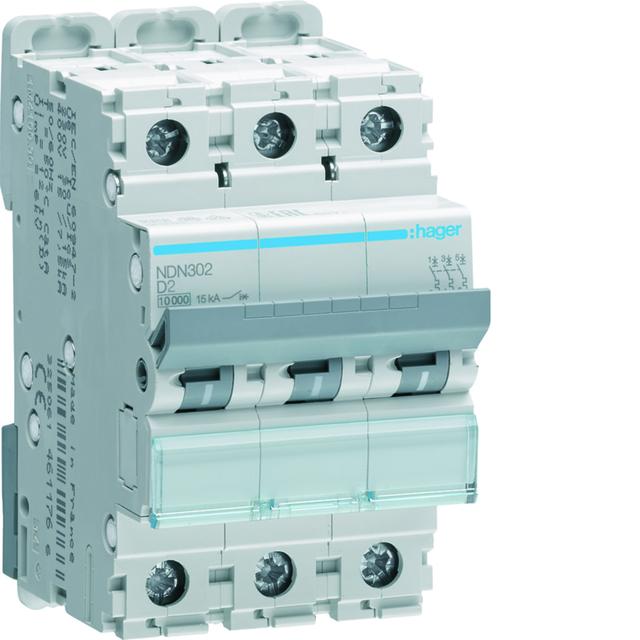

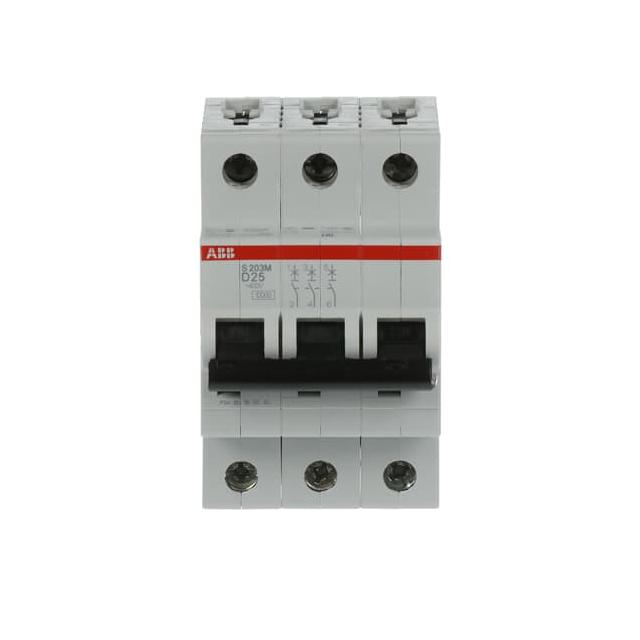

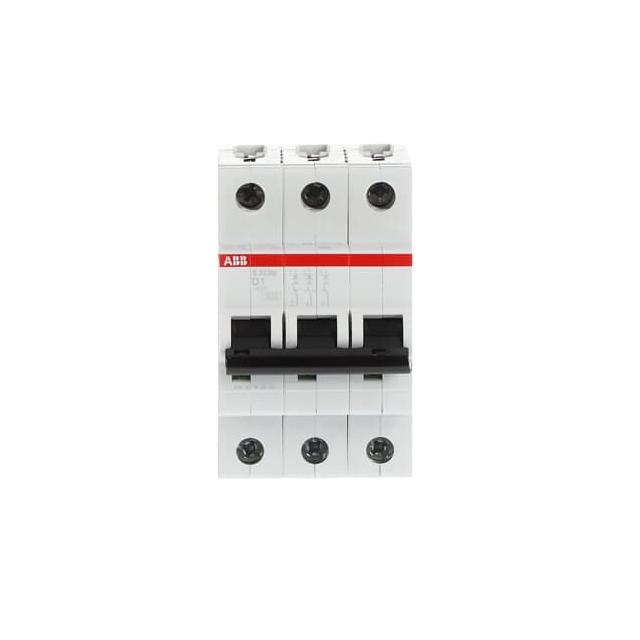

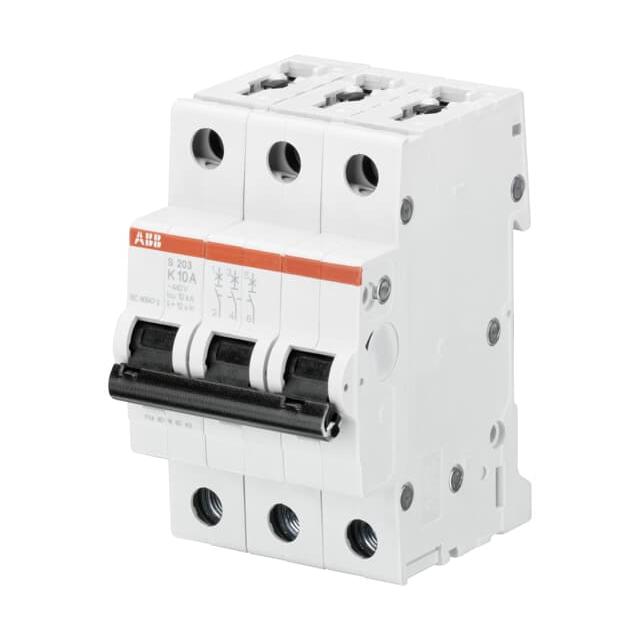

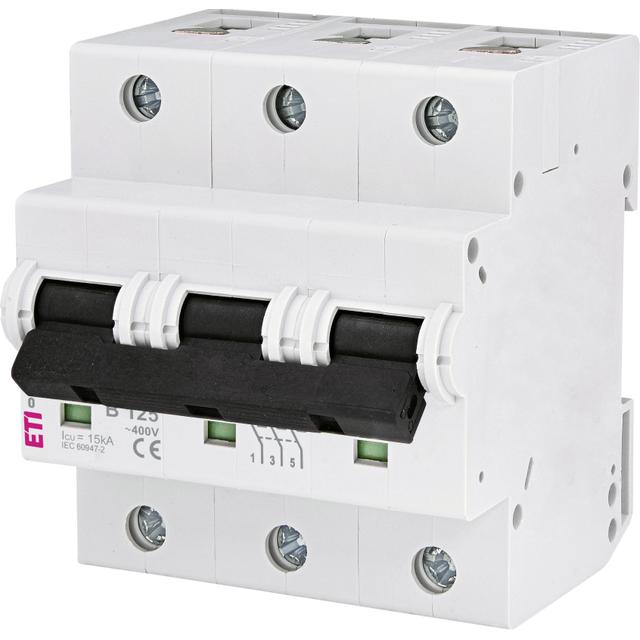

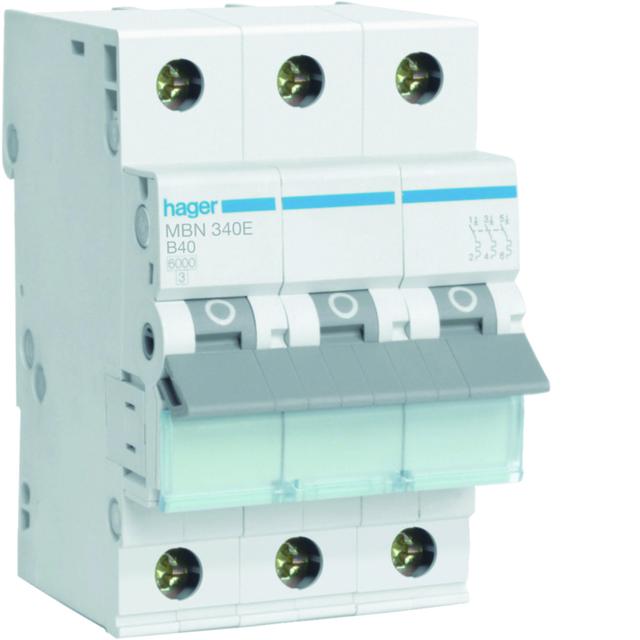

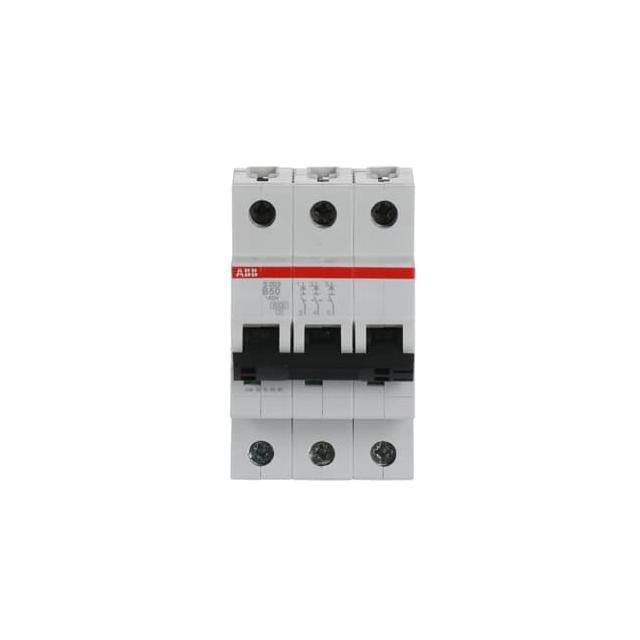

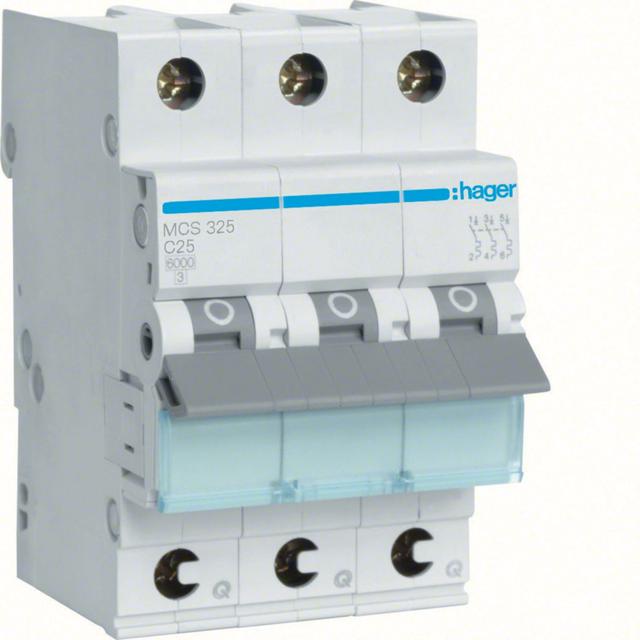

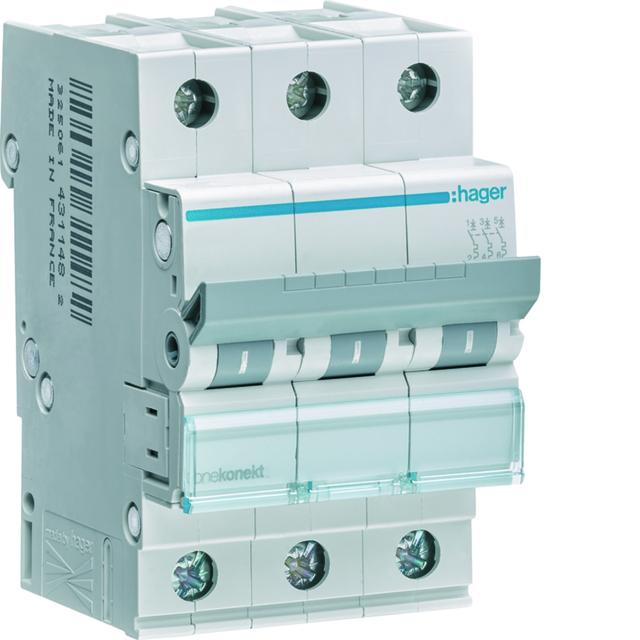

• wyłącznik nadprądowy 3-biegunowy

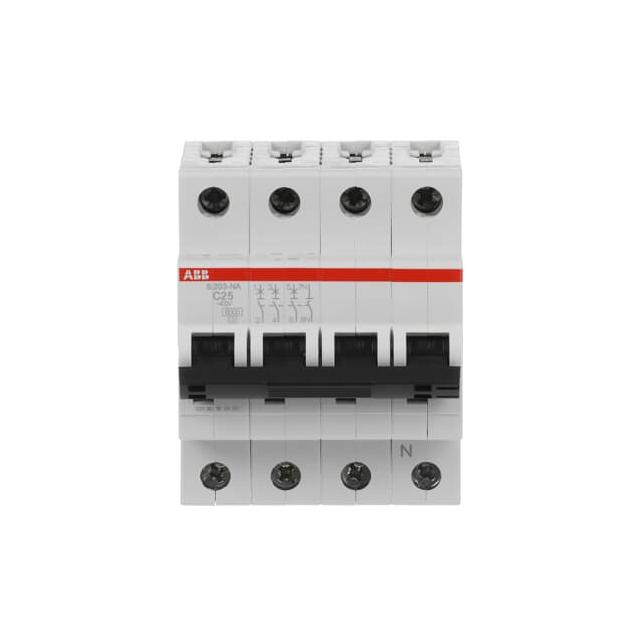

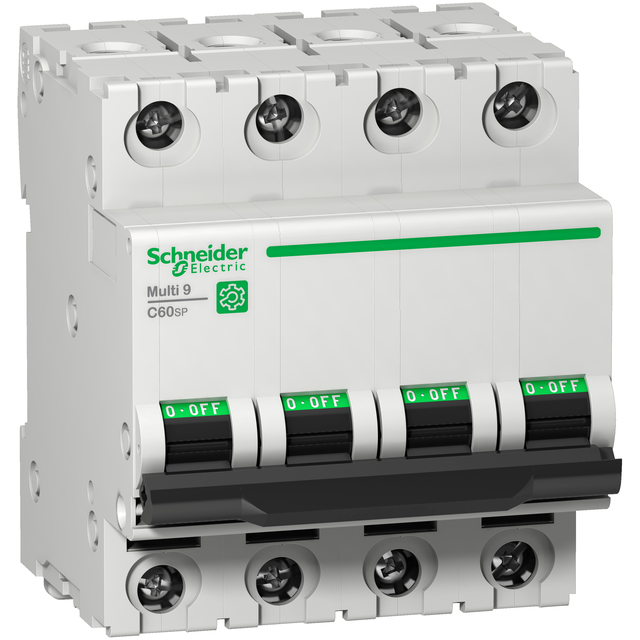

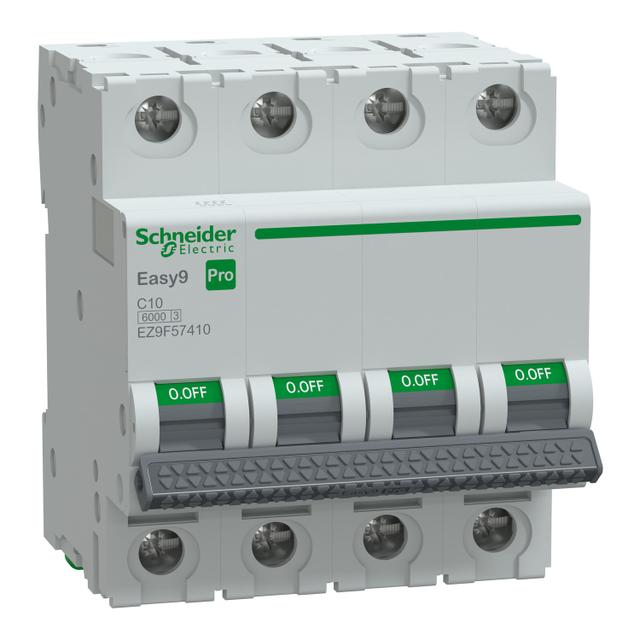

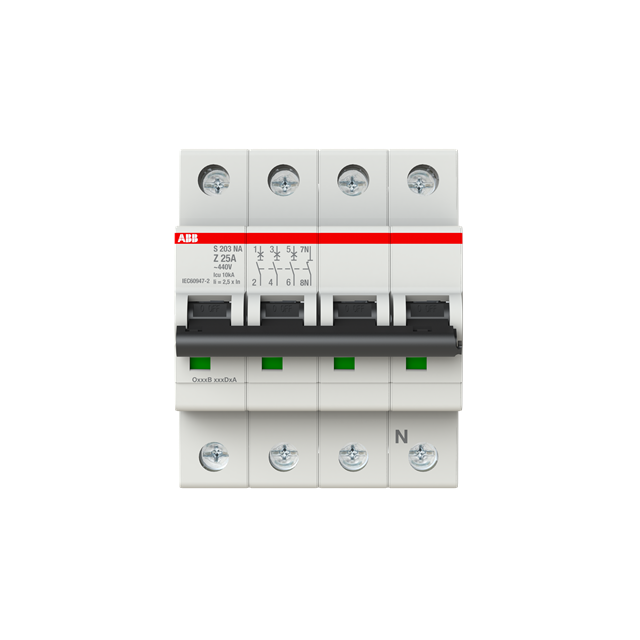

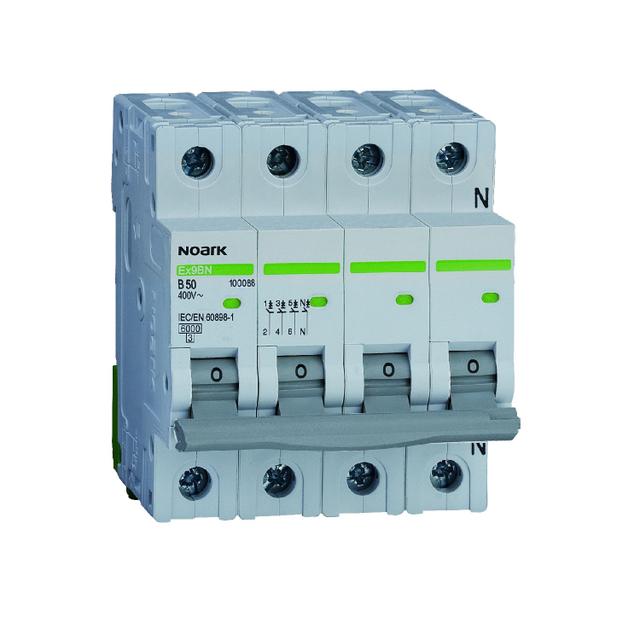

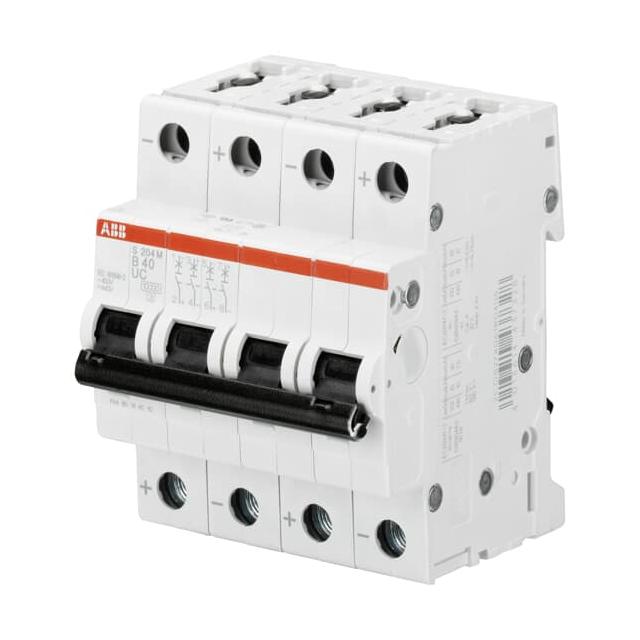

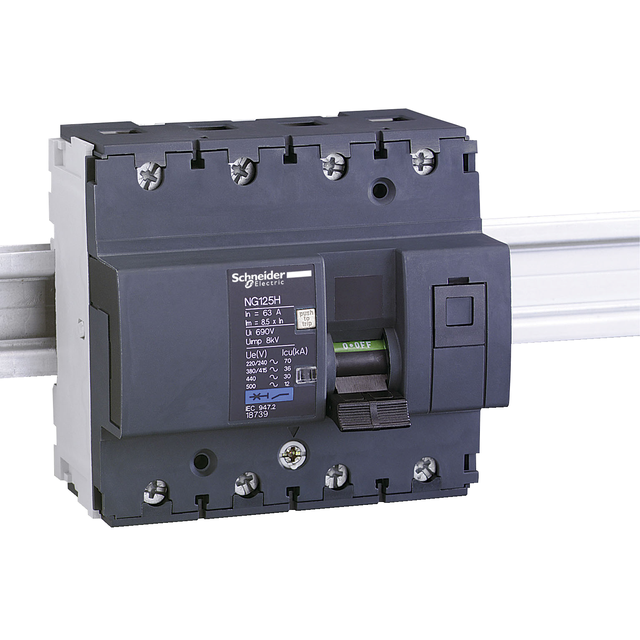

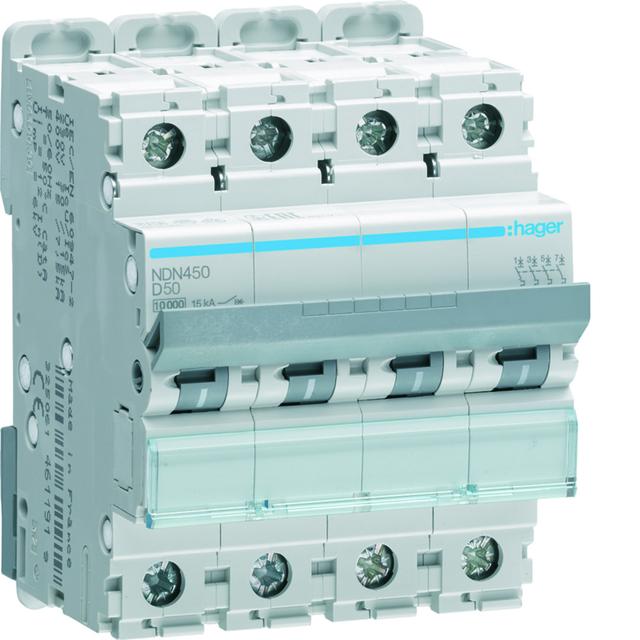

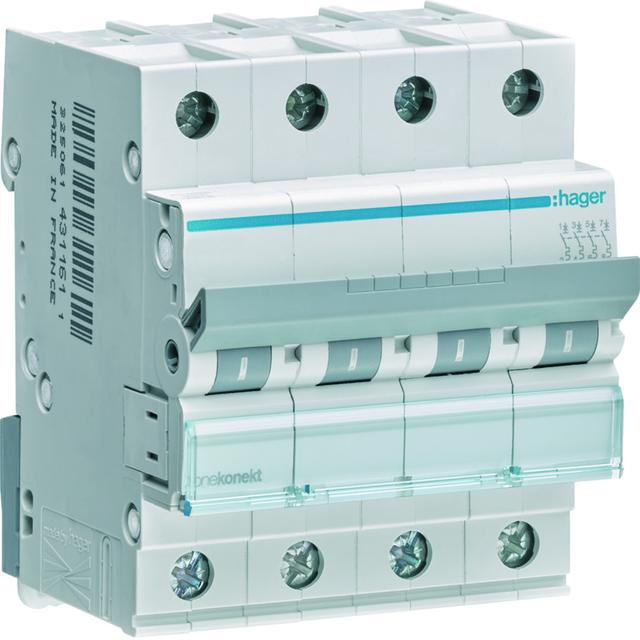

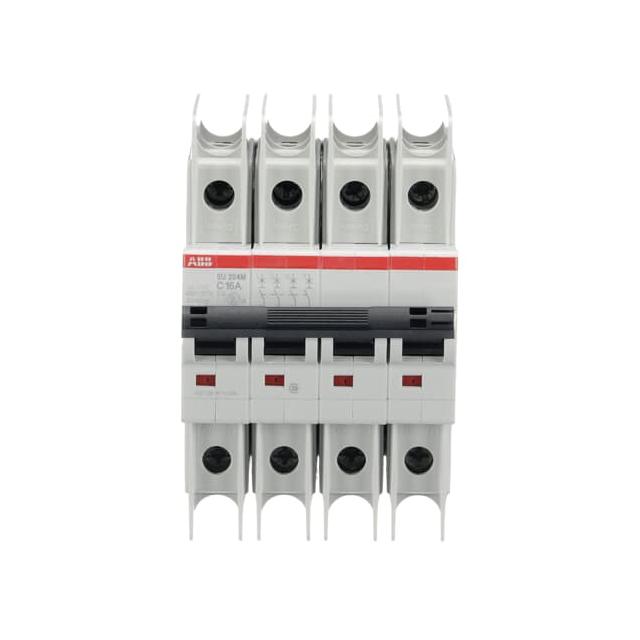

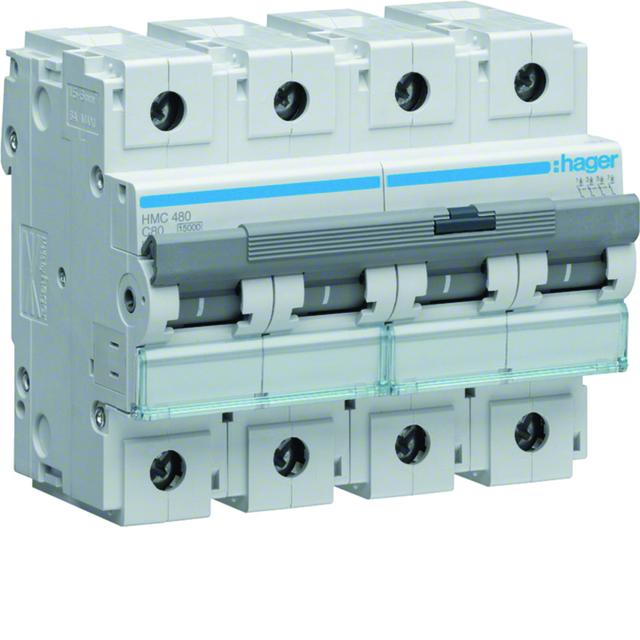

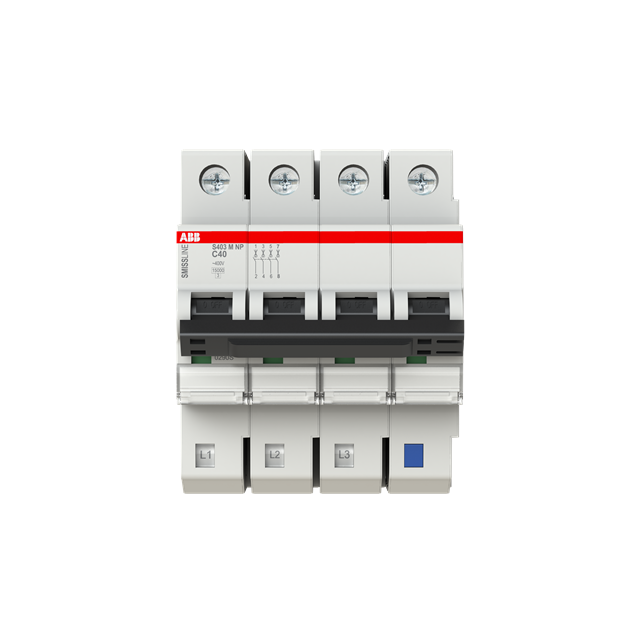

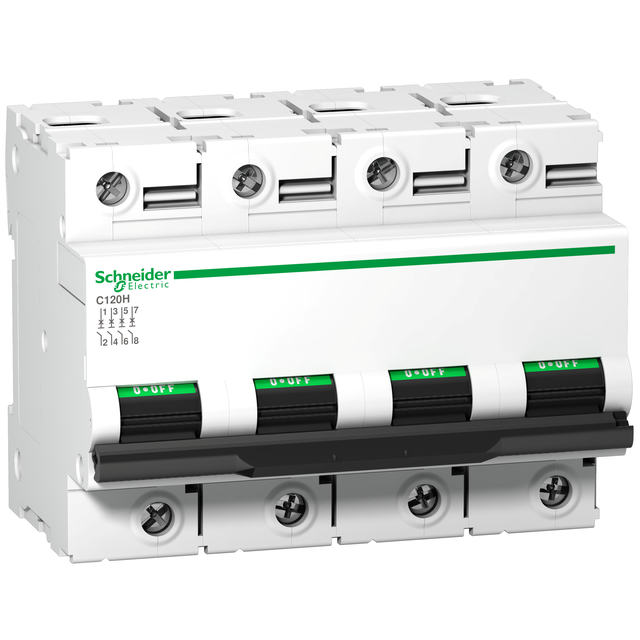

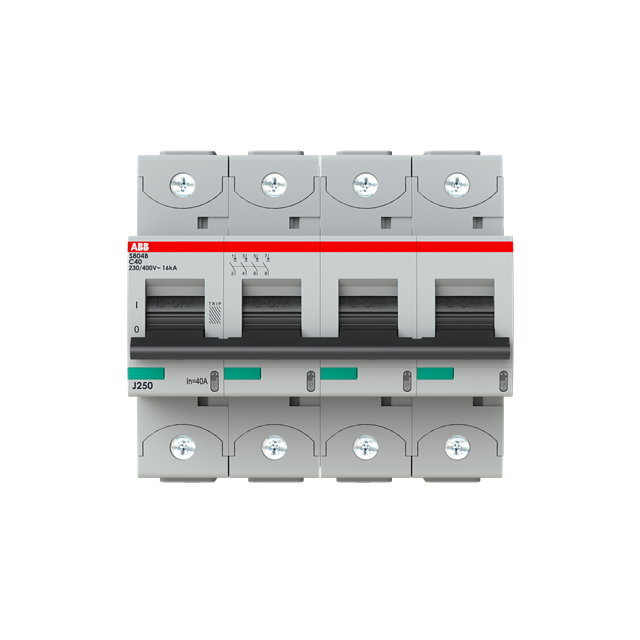

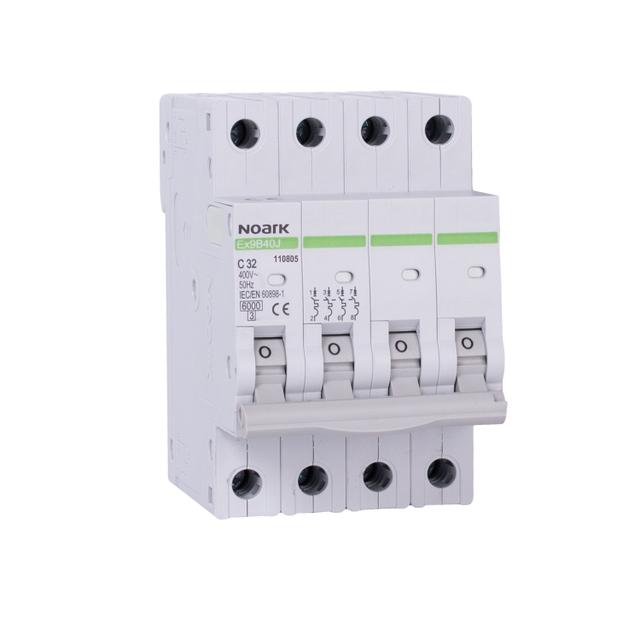

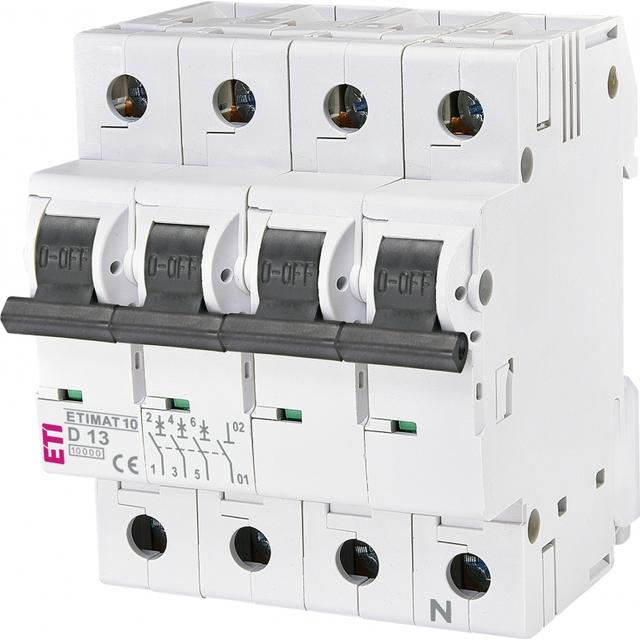

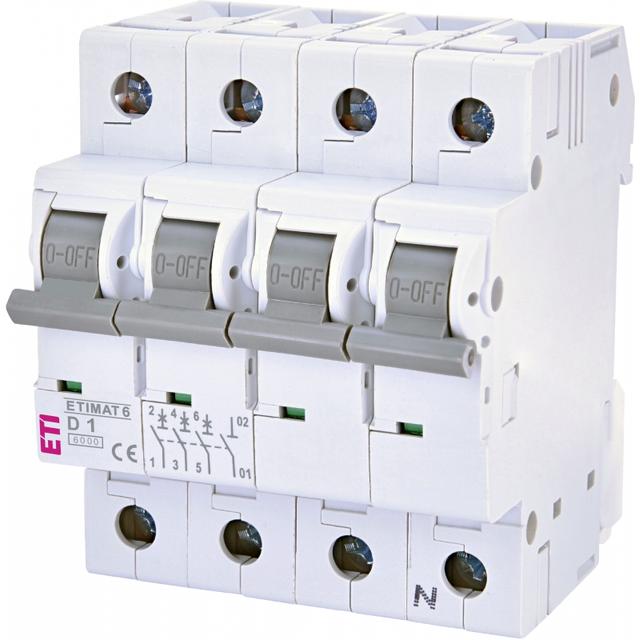

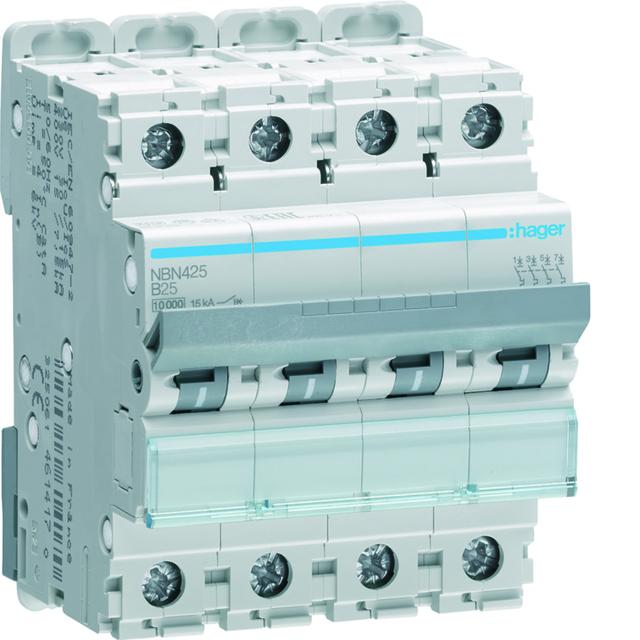

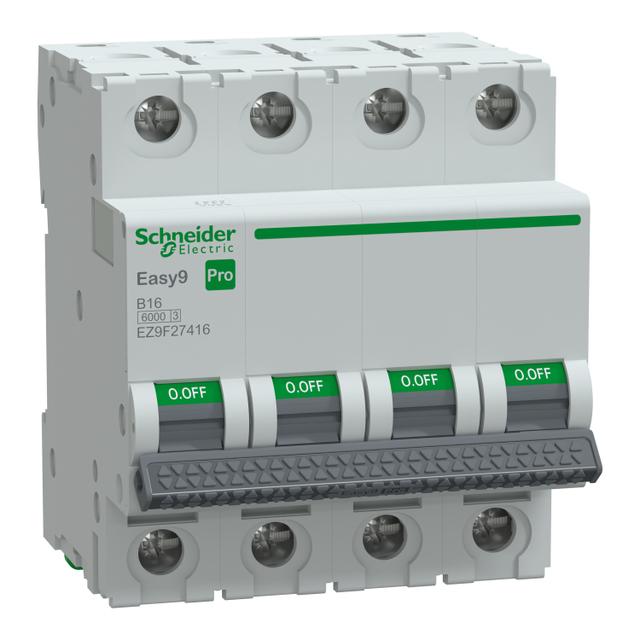

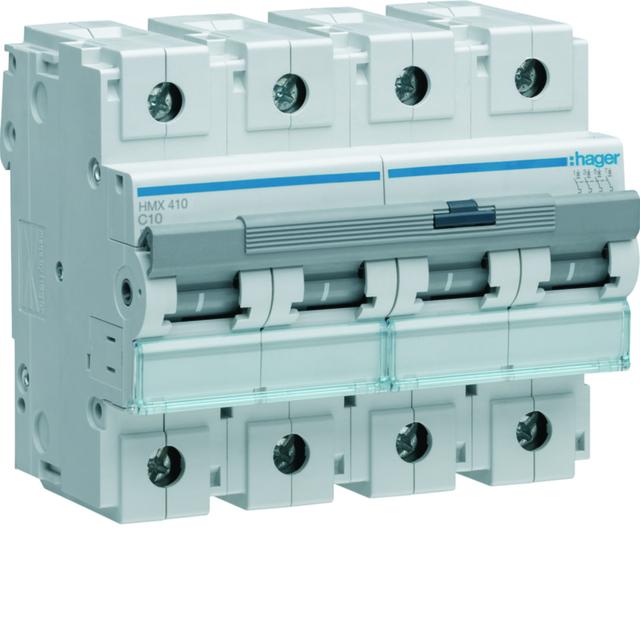

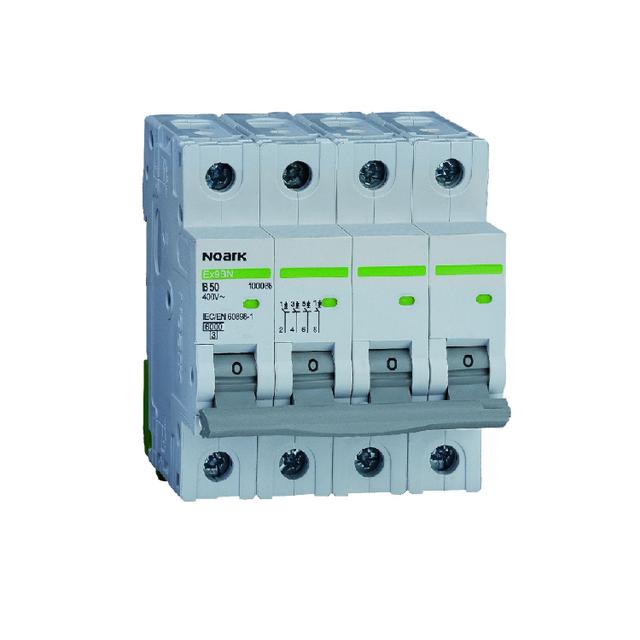

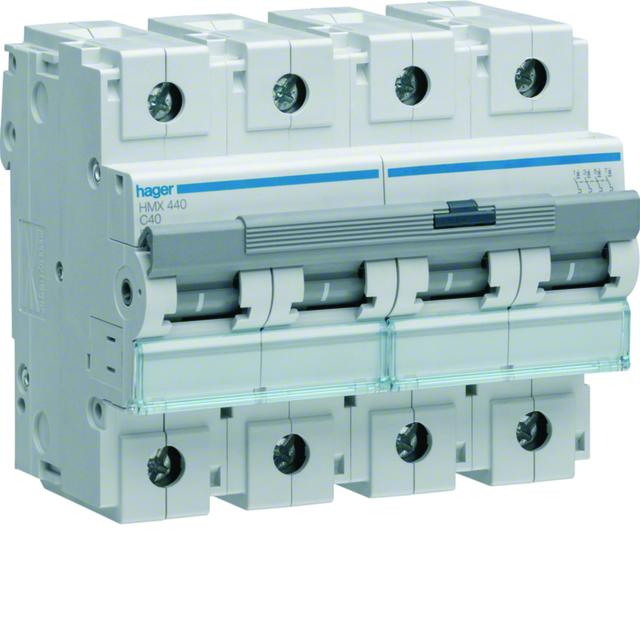

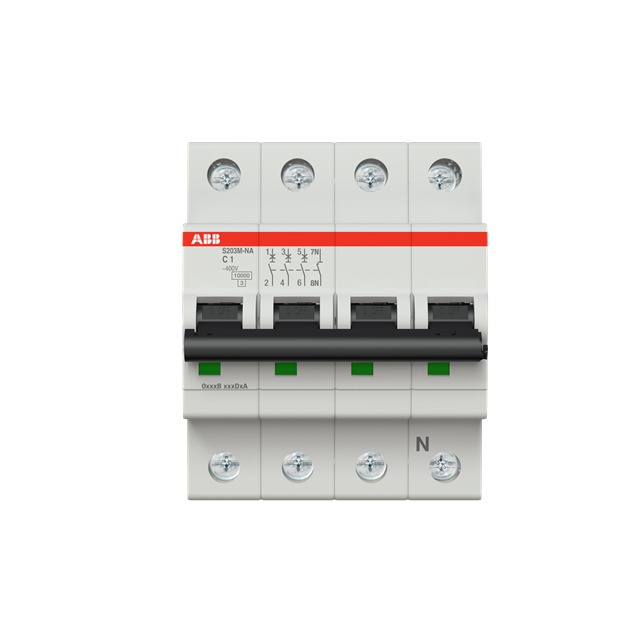

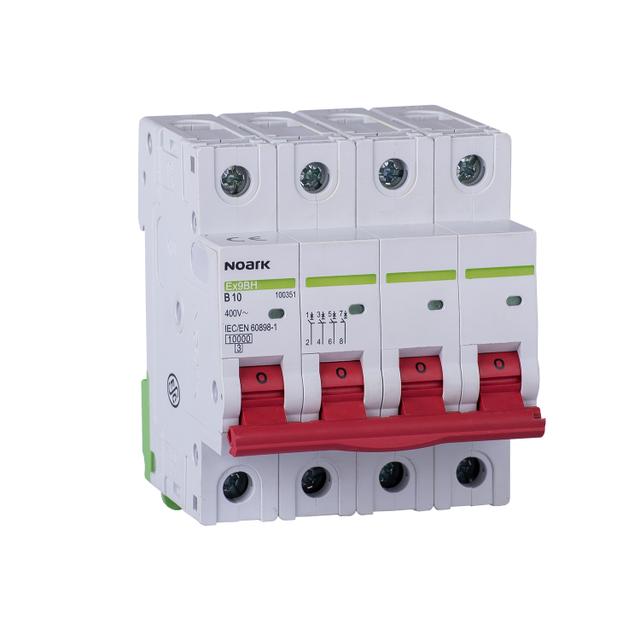

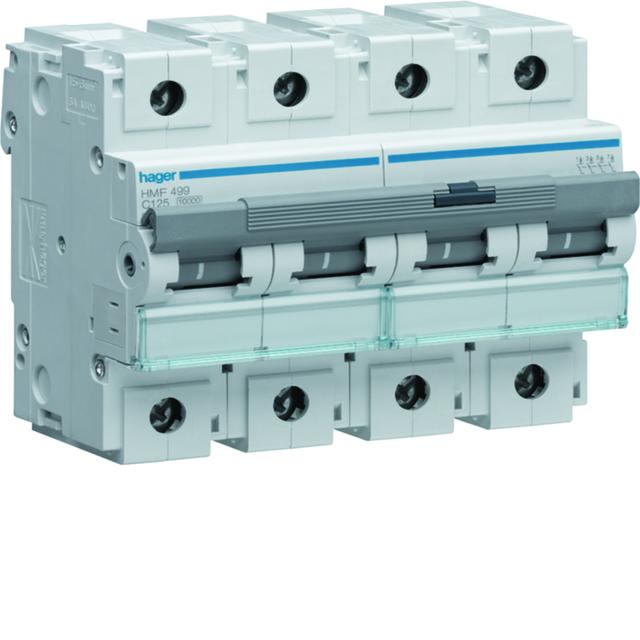

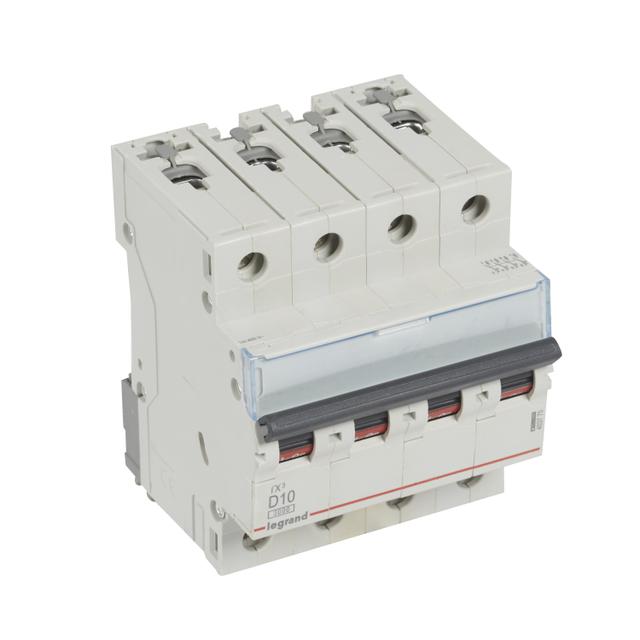

• wyłącznik nadprądowy 4-biegunowy

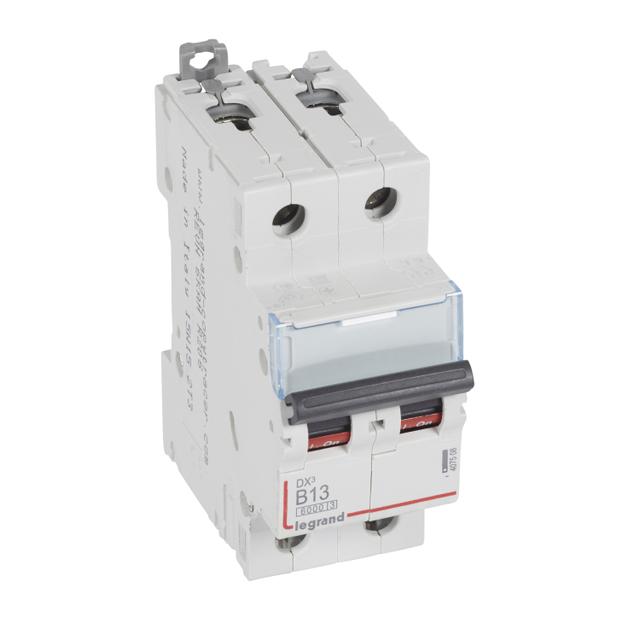

Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.

Zabezpieczenie nadprądowe – zasada działania

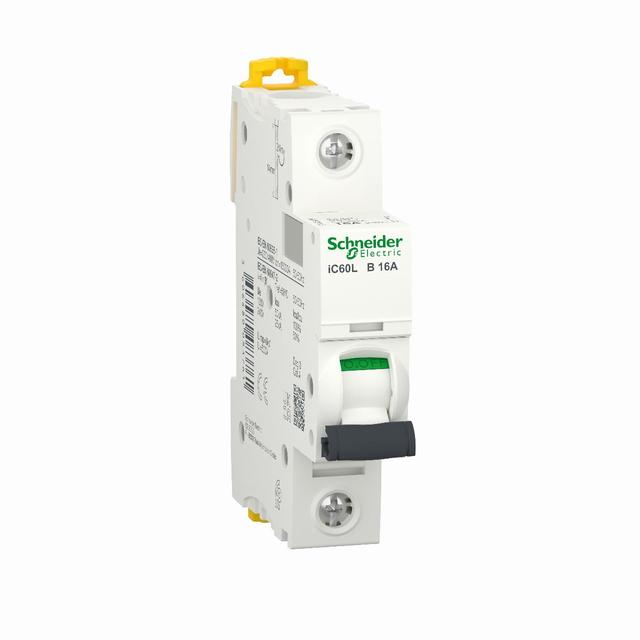

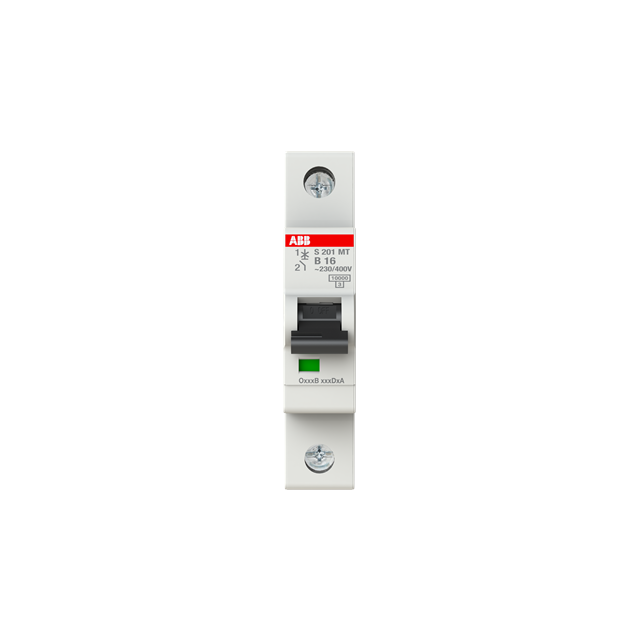

Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
