Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/d40377be411d36c36a30176bc058b19e.png)
:fill(white)/898ed88cc058e7471c0919ae0b943436.jpg)
:fill(white)/8b948bcfbd96d21734d27d4d692d107d.jpg)
:fill(white)/e8af5fdfd622721aed5dd75973ffcb1d.png)
:fill(white)/daf989e0310bd8759769cb93a4d14e8b.jpg)
:fill(white)/266b8da53208d2db2dbad6fe3d4d3b69.png)
:fill(white)/82411c318b732d7c98bc3b7dbac7d9d5.png)
:fill(white)/45b1e562c1b85d47b3b3b93a24b18721.png)
:fill(white)/43de867de24e56fb52a96108d2549a5d.png)
:fill(white)/f9b63906c17fd32d2430b06d9e7ce0ac.png)
:fill(white)/76d27d1c34c3ac4368c31d0af9e09b64.png)
:fill(white)/9a70e0d82765fff0256ed1fd99d47d09.png)
:fill(white)/9f395235d1cb17933b64fe63092e384c.png)
:fill(white)/120ce168d73a3872c008643afabde02b.jpg)
:fill(white)/62f7cb2991c69328ce80a325edfb8e47.png)
:fill(white)/f330d4a86dc52022becb0a5b9c22c80c.png)
:fill(white)/5b2ff3a9d206c6da19fbfa2bf23cb562.png)
:fill(white)/76c22a762dfdd140f6371ad3afe7b48c.png)
:fill(white)/416d333350c23c382bb64765de0e32a7.png)
:fill(white)/7853e786dce037533cabc99b58e679b3.png)
:fill(white)/e8087d6d55d9e0fd8bf5c6fb24188b5b.png)
:fill(white)/2197fa56284169621d7d5d399ca6369a.jpg)
:fill(white)/99eedf0ddcfb2d131c381f77c41001ba.png)
:fill(white)/37f69e2a4034a0a493201a5293e28010.png)
:fill(white)/4c05c28446f2af55df21c741aa717303.png)

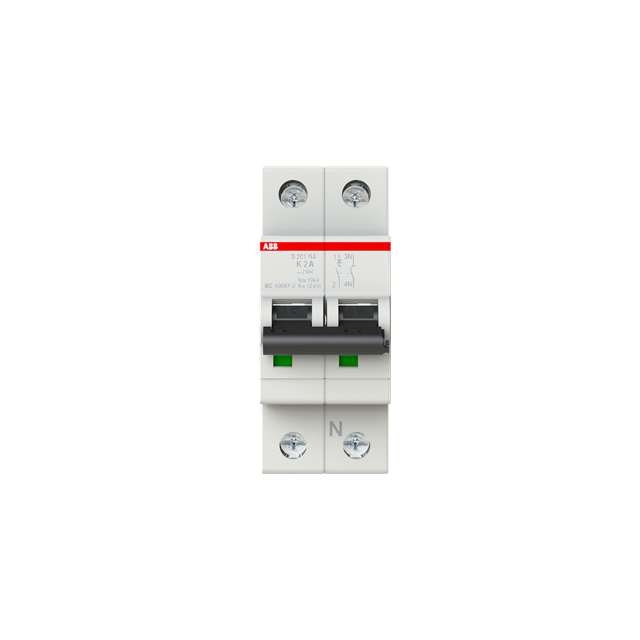

:fill(white)/144633681927b1ff2c96351e5a499569.png)
:fill(white)/5b10e2c2096a45471fa3030d870fa5ed.png)
:fill(white)/948e4157713192664eb56325ef1d0d9a.png)
:fill(white)/589c4d4e49e40453f4a5799d9173e1ec.png)
:fill(white)/6ed82196560472951fc265478b88dc3a.png)
:fill(white)/b9432e7e70337bbcb423814498d2bb45.png)
:fill(white)/fbc8d65c95b5d125630be20ae564f816.png)
:fill(white)/40dbeb75a6339c77435ac540d21b41e8.png)
:fill(white)/ff5b34dd854e0fc52670a51b87e07cde.png)
:fill(white)/f74f145074c886883bd18dd9e0c4ce30.png)
:fill(white)/68b0ac43cf5fd7b41820f1f2881c3df2.jpg)
:fill(white)/4347f3822476c61cfa3382c6f36d5cbd.jpg)
:fill(white)/d40952baa69c34c666acee2cf00ca135.png)
:fill(white)/44f452f967d109e9839306103947b1b1.png)
:fill(white)/5cfa6ea39886c2bc9cd8ba9fd0bfc8fb.png)
:fill(white)/af91d80093803227a40c0553a5e4211d.png)

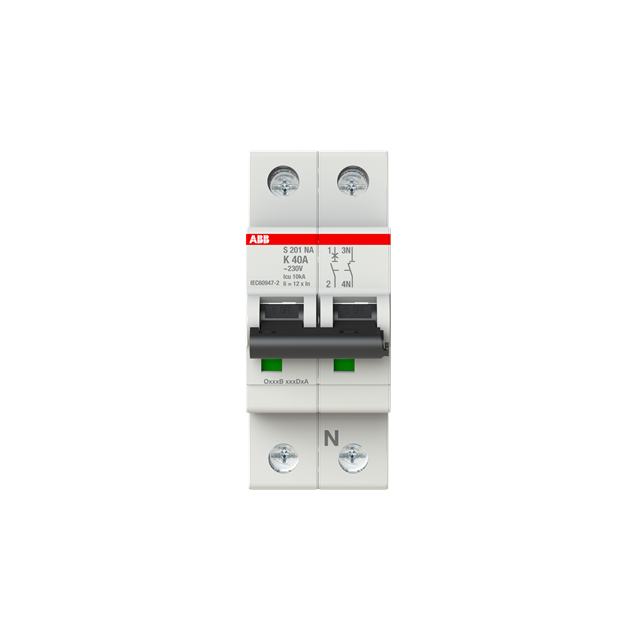

:fill(white)/f83766340dcb6bcf8a919688e5b0a720.png)
:fill(white)/60d32228751240f001662b410a5cdc6b.png)
:fill(white)/e9639a99b8ad5f1452d7538c0b3aaa78.png)
:fill(white)/78d42704442266e0e3f60c769abc0f40.png)
:fill(white)/c5e43a3886c87b2fc5346149281ff59c.png)
:fill(white)/7f0f46f9ae5b6e0c09d83ed89cc65edd.png)
:fill(white)/37bf8fc70dffa690b82e1b2f51668dc1.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
