Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/9f99ece08228e2bfdd42beb66ef7f1c2.png)
:fill(white)/f00624273b022c08cde5cf76c6d36deb.png)
:fill(white)/ad2d335e6129e3feb04c920ccb74d495.png)
:fill(white)/41393f577a45e94c54e1e9a5c116d1eb.png)
:fill(white)/edfcd7e1959d900437aeda7f1e65485b.png)
:fill(white)/7cf2fa09a60870d47e67a19860ca21e9.png)
:fill(white)/44dd80b6e600a70b68cf733e03219a48.png)
:fill(white)/d3256c86b9d03bee7031cf2a616ece9d.png)
:fill(white)/7f27fd946095a3777b66ef8af4cba575.png)
:fill(white)/3fee1b04e04b6416d5ca83784ed878ff.png)
:fill(white)/60418771db38fdaafd5a2c6ad72f7f8e.png)
:fill(white)/869b3ae9567ecbf5c09f053fdcd88757.png)
:fill(white)/7e4eb52ecc0246d1676807e9d6812f33.png)
:fill(white)/1eef1062419ec0bd24aa14bfd5ebf5ae.png)
:fill(white)/f0a082652fbe18a6152cba6fee3f5727.png)
:fill(white)/51b2a403f89ee5ad304f048e49fb53e7.png)
:fill(white)/3cbc9333495b10b992e879908e05381e.png)
:fill(white)/6375c6f70ad725d638435a338369e222.png)
:fill(white)/62a1889de5e7acbb163374b0fddf3b65.png)
:fill(white)/c4b4a5d5703d74d7ddabbc69604c6252.png)
:fill(white)/a433ed1aea3d0ed77ffc5f0f9aaddb26.png)
:fill(white)/8824751bd7691ca191389e4d67819adc.png)
:fill(white)/01dc0dd62cf7f80750c786b058374caa.png)
:fill(white)/e0f6462ce76d9f537efd8227603a68ea.png)
:fill(white)/11a7417999e391cddbd9cc5f26715cc7.png)
:fill(white)/fc55b3c3b70b499f1888a8bd93697152.png)
:fill(white)/ee984b50487e251c4f222b96647806d2.png)
:fill(white)/6f96684fdcf361d68c47e4aeaad5dd16.png)
:fill(white)/e6a5f3e3a2aec8f9a4712826c9ee0861.png)
:fill(white)/0f8432dcb03534d0a6366caced9e1288.png)
:fill(white)/1cca2f97061209583c6ba5d0300ce4e2.png)
:fill(white)/53b5bf1adf2dd55e877e2da8dceeeb32.png)
:fill(white)/834c144dfda112c5f2d5185cc9458d9d.png)
:fill(white)/8dd28470d3f03da8a7f32f7431ab44b9.png)
:fill(white)/4aca2ca9753ae483fc34e60225959f7e.png)
:fill(white)/5fc805471e6031a1127c606c7a45f4f4.png)
:fill(white)/91fb699cd6af7b2619cb2236c64dbc09.png)
:fill(white)/6064ebf30e99af73efb7aa079eab3828.png)
:fill(white)/d375499aa12c56f04e8988c81d47cc4f.png)
:fill(white)/1c3b7811376cd01b3d1ae38ef20fa389.png)
:fill(white)/36caebb74bd96e46d660e96c0079c149.png)
:fill(white)/5bc70993b7a761a52652376435704063.jpg)
:fill(white)/9c63dace07825a64695fc2ec80b99c7c.jpg)
:fill(white)/1eadfc948d1189c1d3379a0b507e151f.jpg)
:fill(white)/87bdc5ee847085c38be3cfe16343cb52.jpg)
:fill(white)/431fb9b56e16c5b002c6f0e6e58d6085.jpg)
:fill(white)/38964e4ddf2b3e5b29aa401c9d983d87.jpg)
:fill(white)/c4e6a0727fff310e7cf37ffbf9f2af31.jpg)

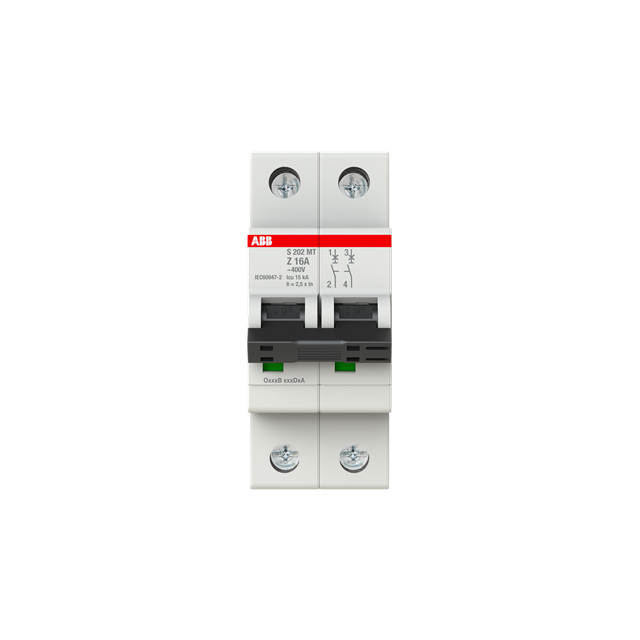

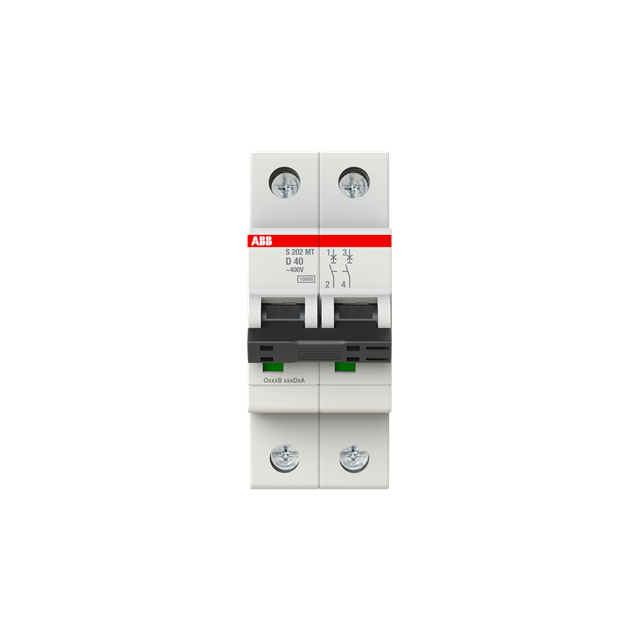

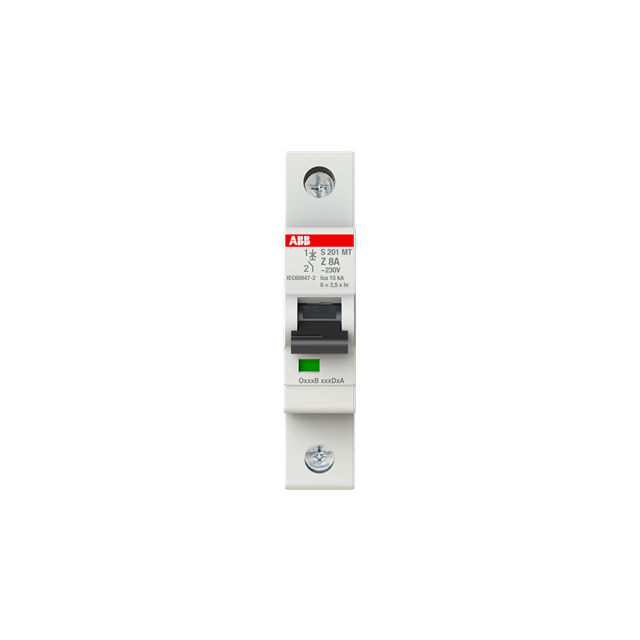

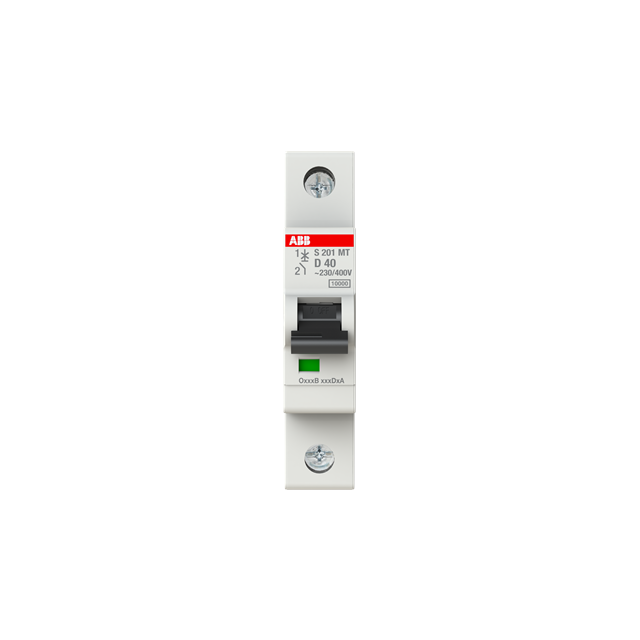

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
