Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/182a2c1e3c127d0fddc8a8f31da6a176.png)
:fill(white)/c1a48d31f72a0a4983854402e11594bf.png)
:fill(white)/92a01b1ab3e05c22897428d8732d1162.png)
:fill(white)/bc205ebdd39c19a790460a5a624a1881.png)
:fill(white)/4fea77ceba9312a1db10b0aea392ec0f.png)
:fill(white)/d9f0e5f9cfed370ec52903a10139c6bd.png)
:fill(white)/a977f77487fcfbe987c5c535f85c21bf.png)
:fill(white)/793154928589678d5f07f7b86cbef782.png)
:fill(white)/ada418ffd1733e843122f3277ef22277.jpg)
:fill(white)/0deace0b4ddfd1b25f6538e36c9132cb.jpg)
:fill(white)/ddd0473d17cc57f6a996d3ff91fb273e.jpg)
:fill(white)/c8f1d5e73a8c5995b52713f188e037fd.jpg)
:fill(white)/3f41ea246c3f587a0a33574bd204c9cb.jpg)
:fill(white)/b0278c05fd803d28c687f8ad115676f8.jpg)
:fill(white)/a7d8cb5f4238efd928dbae6ea9d9b446.jpg)
:fill(white)/b35d71646ce9805b2609658131b56c84.jpg)
:fill(white)/cd789e2c87ee05d3f2ae504584a46d2c.jpg)
:fill(white)/b4306979c1c6281a4aeb23f3a19aa0b1.jpg)
:fill(white)/5860e758602ee5f8cabf5de3167e3dbb.jpg)
:fill(white)/a168b8f3904ddb016a28abd271dfbfd8.jpg)
:fill(white)/a0a85f06c97fc08a25344a119bc4920c.jpg)

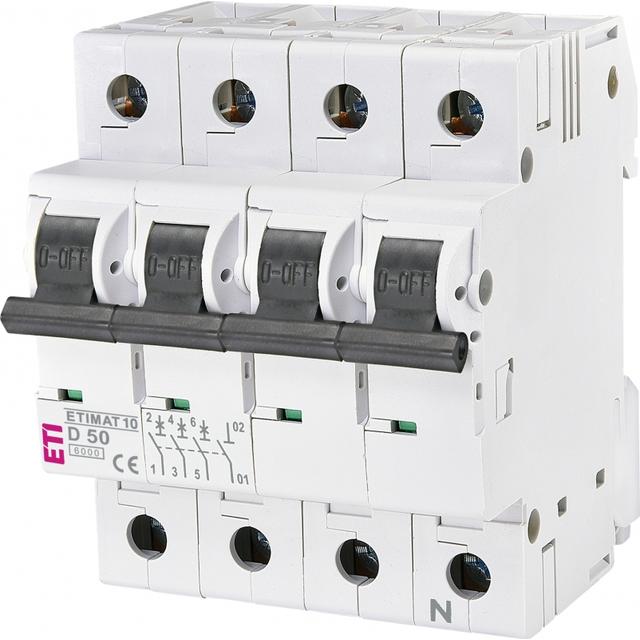

:fill(white)/fe5a11fa79d2eea5fb9c1794533f36fb.jpg)
:fill(white)/f62be8e987143942b4db1fa638de1137.png)
:fill(white)/104adb635ce8ce5c1bffbf2efad7ead5.png)
:fill(white)/d23e5f89e8450198f3809cfa829e4a47.png)
:fill(white)/149b1ae7a4f6516d487e4239fc6d3ff5.png)
:fill(white)/2335b6b0f972fe40a91e0693a00ef866.png)
:fill(white)/d800ef4e921c9e6d04ab619ba0144055.png)
:fill(white)/c5e8efc19480c2b898e29b76cfeb88f2.png)
:fill(white)/fe296751dacd9aa5cfbaebd5cb43aa0c.png)
:fill(white)/f5ca6c9c0beaa9462c46b0c0b560f252.png)
:fill(white)/3c5763af15953f954c2837720f30489f.png)
:fill(white)/c547c26cbf7e340e985c036f082f7a86.png)
:fill(white)/976a30e3a91c5d2084ed08d2d797445f.png)
:fill(white)/7b7d75d6c4b4db9e1856943f475ad555.png)
:fill(white)/8fd7c65f83c33e59fc93f16939abf7d3.png)
:fill(white)/6f41d3739c1174c8994c8e4d1c259f9a.png)

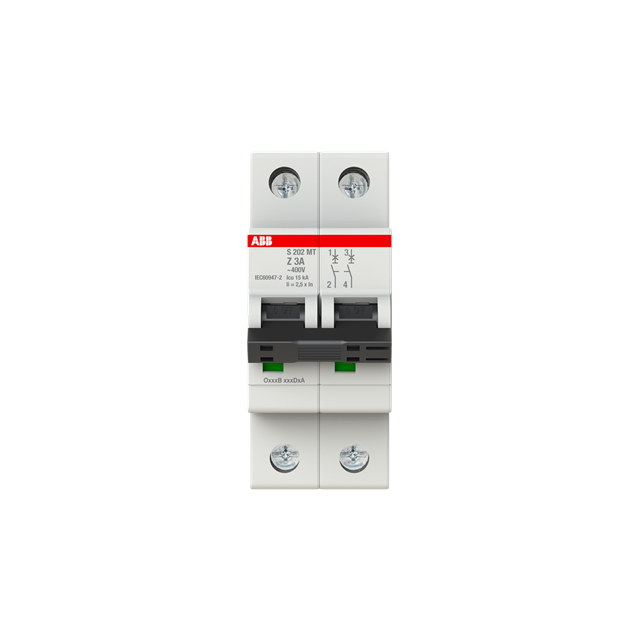

:fill(white)/ba003e23b55545cf2c825ec23b260311.png)
:fill(white)/829d95b75439d3cf7dd813b007c20c44.png)
:fill(white)/25e5a7f7ea34a478efdbaf0e7c9651c4.png)
:fill(white)/430d94559c56c82f96797af1619b9976.png)
:fill(white)/31626631a481195a8a68f0c264fdf541.png)
:fill(white)/5b630d5fdde7f4a466dee192c9f434ca.png)
:fill(white)/b212aa6bf7764a5598303a7cb618757b.png)

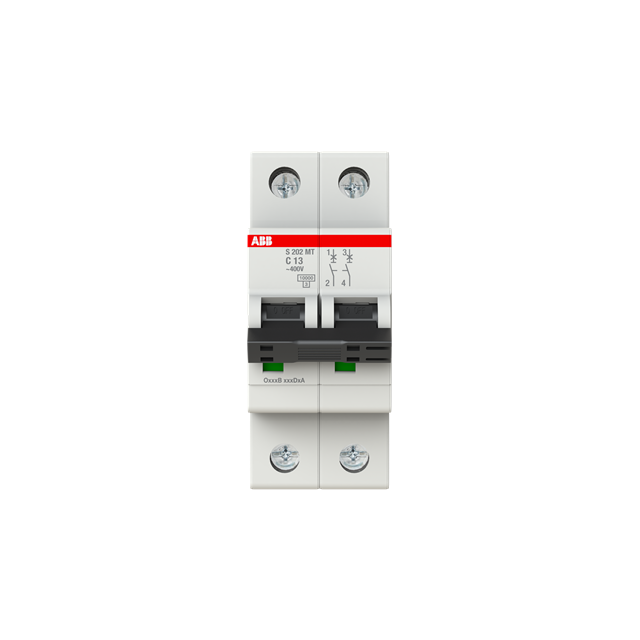

:fill(white)/7d30e038483e2356db34976a09d46ab3.png)
:fill(white)/ed21982f50b9b4e455a1855bec88e2ba.png)
:fill(white)/e4efff6ae24f7335d22449b0c9d8041f.png)
:fill(white)/6b46934c13d880b54c220588def514a8.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
