Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/cc5375b574fdb895c20b4e3b0dcb7010.png)
:fill(white)/158befcc9b0c72ccad963a8afb2fbc63.png)
:fill(white)/b959404cfe75c3478566e7c01a57e539.png)
:fill(white)/0f99805fb7ae68f64c42d350fc927ab6.png)
:fill(white)/4122b9b572d5abd1fad1ff24c01e16a3.png)
:fill(white)/5f2eb32a0a1f9d99c2206369e292e01b.png)
:fill(white)/9f257aeb86b88c7f43d36aec447a5689.png)
:fill(white)/3fa5fdefef5b220f9b1a4b73fda60161.png)
:fill(white)/cf643e4ca36deb75aeb104dc1bc80c7f.png)
:fill(white)/cc513b06152710c30af524e60fbce8e2.png)
:fill(white)/ef910bc360cb890eb35c14c6331a9fba.png)
:fill(white)/5c7f3058700659fb4632342aa251ee6a.png)
:fill(white)/b96443aeeb71b2648f390b0176ddee94.png)
:fill(white)/89559b71ff9c381616a2a53c11bed264.png)
:fill(white)/1a034cd9ad5127133e7f0cd9c6a44c46.png)
:fill(white)/dd187362e8e569356a5e3f470ba72c79.png)
:fill(white)/20a30c4f0cd2db5032cf648e044f3e1f.png)
:fill(white)/04b652a3615ed5f0f60dfa3fb1c2f3b5.png)
:fill(white)/1a54052acb5dca5a92f6f2fdf14bd413.png)
:fill(white)/ac10f87d9e56094155e0060ee25dfc17.png)
:fill(white)/e0750fc0c721d259581871781e1a39ed.png)
:fill(white)/ee36965081a0cd39873c0476f9edebc0.png)
:fill(white)/0e138e13c78a5f5129cdb5c8e24e0f3b.png)
:fill(white)/a04b44060fce49cdf4b3ef9f43e3c4a5.png)
:fill(white)/657667ee940f8aa096c4de50c3a81b71.png)
:fill(white)/504ca0eba532b8cba433aa7ec63b3cdf.png)
:fill(white)/534e2208f8b6bb3af96125f86986c8eb.png)
:fill(white)/fbfc8cda494b548110e786a95b2aa315.png)
:fill(white)/72d13cfdd53ac3610f6aa5f6fa700c05.png)
:fill(white)/e33d432ef84e890c5f74f97d0d7e969e.png)
:fill(white)/76f5d76321222df7d78a312c675a9b2c.png)
:fill(white)/a032180354904be7e142c466faadbf8c.png)
:fill(white)/9972b0154431619f999d7b0300af8efb.png)
:fill(white)/c68b57592a79f71320c399b64d347762.png)
:fill(white)/9e1b7ff5abae4af3b0cc71c710ce29c9.png)
:fill(white)/c0b572ad6b0cce9e05d46736d68c3136.png)
:fill(white)/35f81c650c474bf1b4d4081477b7d65c.png)
:fill(white)/9e4ac8a7fbf3c3144ec8efc4fdb79065.png)
:fill(white)/1170767dee70c9ac3d08acf120009821.png)
:fill(white)/4a434e023ef5a469767ef61e4107d8fa.png)
:fill(white)/2779ccf6575a2377ef91f720075a47e3.png)
:fill(white)/147e224f8b778c53e25890c5ff7f136f.png)
:fill(white)/64b1d84ae7e6af24d87b2b7ccdc3aabb.png)
:fill(white)/9815036a03f738cecd77b9c59f596310.png)
:fill(white)/c123d4e9cc80c6416aa29947a4edefbd.png)
:fill(white)/1e74952547bbbd579a4ca32bfb803da0.png)
:fill(white)/0c761e691eb0a8f11cde3cf4f255e885.png)
:fill(white)/84bccf03b2a087ceb9af840c820b936c.png)
Wyłączniki nadprądowe – budowa

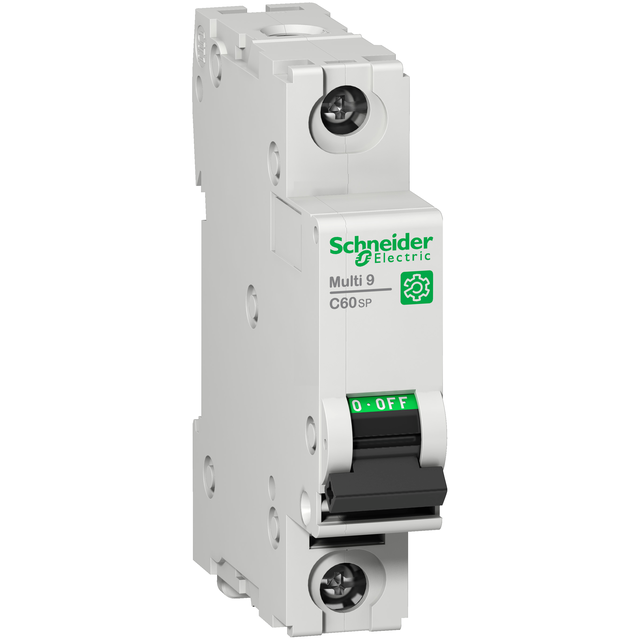

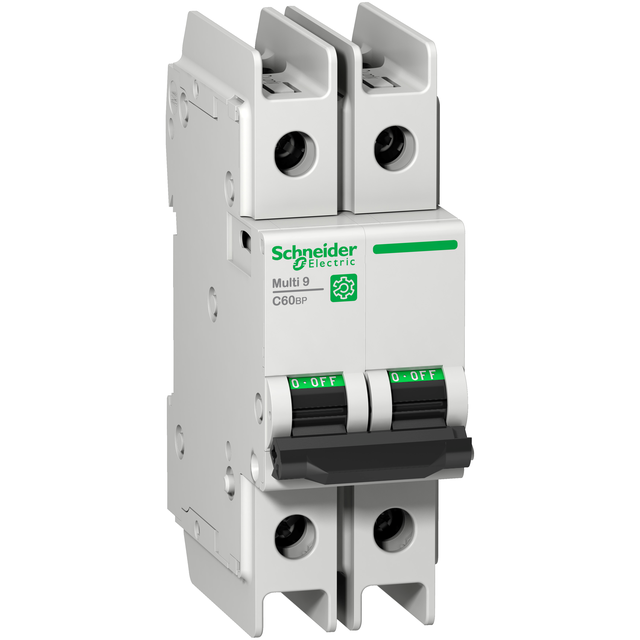

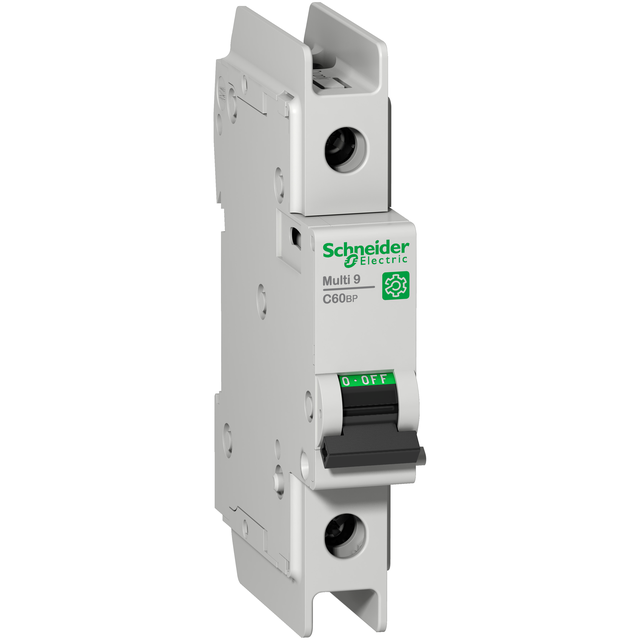

Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
