Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/195e19f1b5114048fdc2592be0c09327.png)
:fill(white)/16858f82bb303a7868c9891dd447bb9c.jpg)
:fill(white)/408e8043d64d28fab0761b2886df00e2.png)
:fill(white)/db95d27f4e26b877d9ba0178942b490b.png)
:fill(white)/7fbea07fc3966054d7e3524253b62529.png)
:fill(white)/5ca881e9f94a360cfabc5930d01af561.png)
:fill(white)/3244ab8661c25d5bf3446b853a162816.png)
:fill(white)/bb730df7d11726bfa7529529c8006226.png)
:fill(white)/a87ac84a5a664bd36b64c53f4d261ce1.png)
:fill(white)/94964576929ec39d86fad619e7c2fc29.png)
:fill(white)/2bc9fac407c449304a2d2ec13c0210d1.png)
:fill(white)/5d41c7d1adc4cdbe0b2353f79c946dcf.jpg)
:fill(white)/e0832ed3ab0691d8e86d049ecfa104e6.png)
:fill(white)/6efb01c50dd395430c3c7de8f6e1d1f8.jpg)
:fill(white)/4de4e6a6cc96aa5e729d945898b3e55b.jpg)
:fill(white)/a3559f61e931336487e18c3e9f72ba23.png)
:fill(white)/d9233b751e6683a09a70fef1e50d5b21.png)
:fill(white)/d005e925f93296934715a706d245b728.png)
:fill(white)/023ffd287980f18e0f8de0d2c589e5fd.png)
:fill(white)/f618b5192a1c3d496a4851793419245d.png)
:fill(white)/2ee512af3c0f78e2b2f84515f7d53070.png)
:fill(white)/298375bfec66fc49bf5221b95a1077bd.png)
:fill(white)/815c8fe999073a9a4d3cb127df28974c.png)
:fill(white)/b88fa99a495a097d5f751fc45afd2afd.png)
:fill(white)/d687efcd9c3d558e8ec233436f5763b3.png)
:fill(white)/961d22a4f9753a93950475d38ce5ebdb.png)
:fill(white)/5d797d387050c75bc5d4f9bb2037314f.png)
:fill(white)/ed5804b874ccfacf0cd16fbc3661fa7e.png)
:fill(white)/f6a3ceb54f98c168705697b59e155f87.png)
:fill(white)/a8719aabcd60324700732f6473015f12.png)
:fill(white)/ccbac5bd51dc01c31c51e9e41c83ab62.png)
:fill(white)/669c44daa2c4e7a2d524f95f8773822d.jpg)
:fill(white)/72a09b6cb8750199512413527362f25b.png)
:fill(white)/51f0751b3fc0b1112a6cda82f5b3e4d3.png)
:fill(white)/be58d946b9a26b55e8e44373fe64f892.jpg)
:fill(white)/12271188c6d0604b5bc0fb54a7035ade.png)
:fill(white)/29b646b2abee2fdc17e3950958e97a87.png)
:fill(white)/31186d930880c27e4cf98768f05cc9d2.png)
:fill(white)/0f6d3d71abf3e5e801ae2bbb49e94c59.png)
:fill(white)/9159bb27421f4ae61028cbcb223a4736.png)
:fill(white)/109f7afd838607fbe54bfe9a56991705.png)
:fill(white)/92866ab9ec1d93062c29c2ab0ba3d4ec.png)
:fill(white)/ac9d37ba82e76ad351eae09ba8ca1dc5.png)
:fill(white)/80408d44c396983d6050ccc95a5d127d.png)
:fill(white)/26383183beb4e5aa92d3dcad8c7d99bc.png)
:fill(white)/d8828b58dbd30eabd3fe9e19bdb00913.png)
:fill(white)/b821914e60cb67008376a0a345599bb5.png)
:fill(white)/9cc59d134642d3f43fb7193b3cea4413.png)
Wyłączniki nadprądowe – budowa

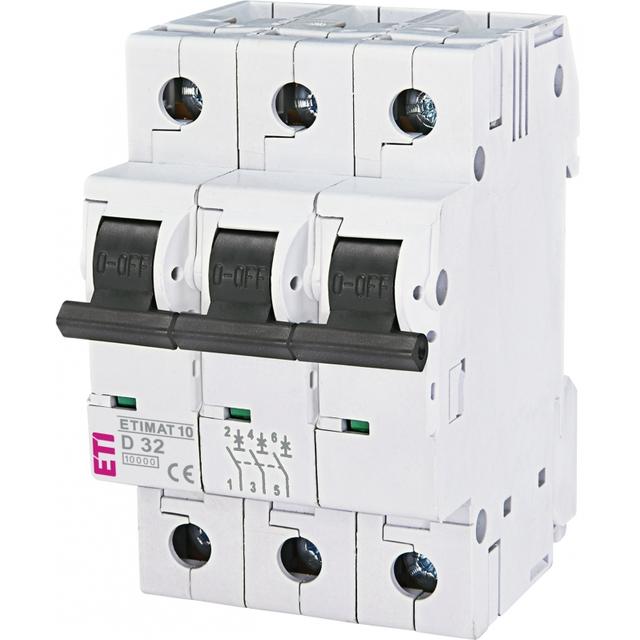

Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
