Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/75229ea9c37def8e72d7b2caeeb6bda2.png)
:fill(white)/8623ce55716cf8f94c1ff170c37560ea.png)
:fill(white)/65f60916256d892490e1a13a24929450.png)
:fill(white)/6399f207e24bd6ef8a93fefe9bbb38aa.png)
:fill(white)/1671059b52242fa36df6f5fb1a308744.png)
:fill(white)/6653b8e5cb8f3b84fa4b7434ffc9a43f.png)
:fill(white)/c563d6c65595a51be92b6dd7a1be6dab.png)
:fill(white)/59f1d1343b99f93c0b8f029b4074d298.png)
:fill(white)/6a6eacf7d39d0e80449bc2b350b349fa.png)
:fill(white)/c3ba938685cfd9b827580dc973d8068c.png)
:fill(white)/8c87423c60f4eb76e9fbf35e607457f4.png)
:fill(white)/cb37718e7ca481b27aa723629d5177a0.png)
:fill(white)/5013eac75ed5550d1a8cb64cd49d3a05.png)
:fill(white)/8b1d4140f67a1bd0900c251d8af3d3cd.png)
:fill(white)/201d49f3831494c3e877988e2327bb53.png)
:fill(white)/0150793b66be1ec9b3f4c80f4654d920.png)
:fill(white)/d4057f0ba30167e98d815c5b6ab85fbd.png)
:fill(white)/3f64db3dc3195a0491efdb563c8b88d1.png)
:fill(white)/7a5e4284ec52973d6c7d6f3ab20b59df.png)
:fill(white)/036c590e64833b57f6a11794a3db7d22.png)
:fill(white)/982d23ce6af8bfd9894f80f8108b9679.png)
:fill(white)/87f141f0a2d636db20f4aaffbe32874b.png)
:fill(white)/c67ac1641b4b59935f9e29673d609402.png)
:fill(white)/7e7a8c7013ad8d6ae2d55b474dbd8750.png)
:fill(white)/ab687f8bf2f4f455425cd226d99a6ef2.png)
:fill(white)/7d68e48f508ecffc47d8737a845a2d59.png)
:fill(white)/06f77d9e4a0362ad155bbd9e0154c1b1.png)
:fill(white)/a5daf8fab1a9b05c5bc79981c347e387.png)
:fill(white)/4e0512f7306158eb833de7e996dac7a4.png)
:fill(white)/4207a40cf6175e61c7f1a8d9af4a4311.png)
:fill(white)/3c594cc8da988a5420d06e3d6e751957.png)
:fill(white)/3df6a72880183c8b87f872b6fd636348.png)
:fill(white)/aa38098e1be066b6c64761cad2e45c7c.png)
:fill(white)/6004ff1d4d9b5b3af720df61c8ce6e45.png)
:fill(white)/bc43e6ac75f47161ceede7441705deb5.png)
:fill(white)/581514310fa919f346e7615358e903db.png)
:fill(white)/e5a847ccc4b7650833a4758ddef2b8ec.png)
:fill(white)/51add05538d02433d2dbb22de4893090.png)
:fill(white)/0518d62fb20ffdc228bcbdf004883d56.png)
:fill(white)/8268a62fc06a6eda3ff11e739ff81e61.png)
:fill(white)/e3a720849a7cb5e8c40048e74849d6c9.png)
:fill(white)/006da774c69a9619bf76f595f3ded9db.png)
:fill(white)/acd770af4bed696121c7a78aad39a2b5.png)
:fill(white)/7918f7060072d9de9c2263c4577d76c6.png)
:fill(white)/07d03d2d9cf2f8d010ea868264e77c94.png)
:fill(white)/fcfa436eab5a8519e112706106aac2b7.png)
:fill(white)/6eaeaa2dd846935567fec8971539d0fa.png)
:fill(white)/9d8656b5732454667f8aaf5192aed424.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:

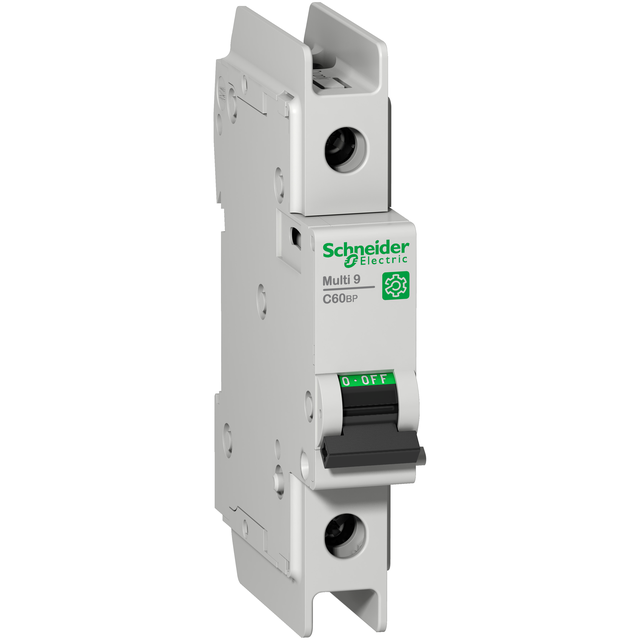

- wyłącznik nadprądowy 1-biegunowy

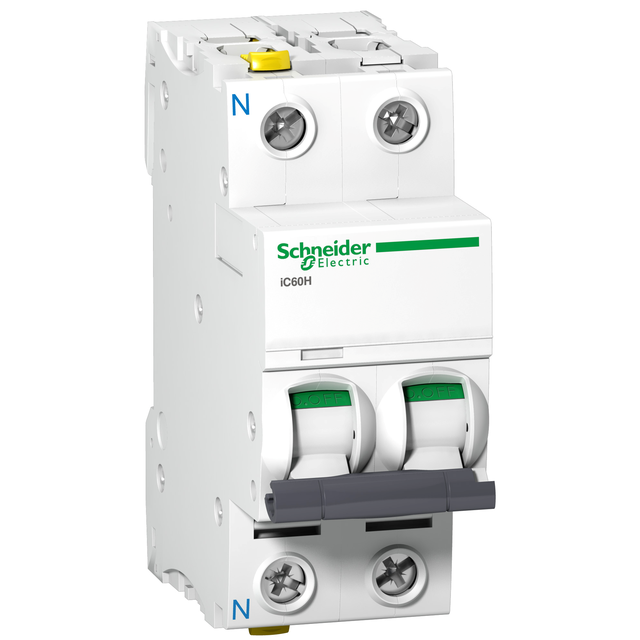

- wyłącznik nadprądowy 2-biegunowy

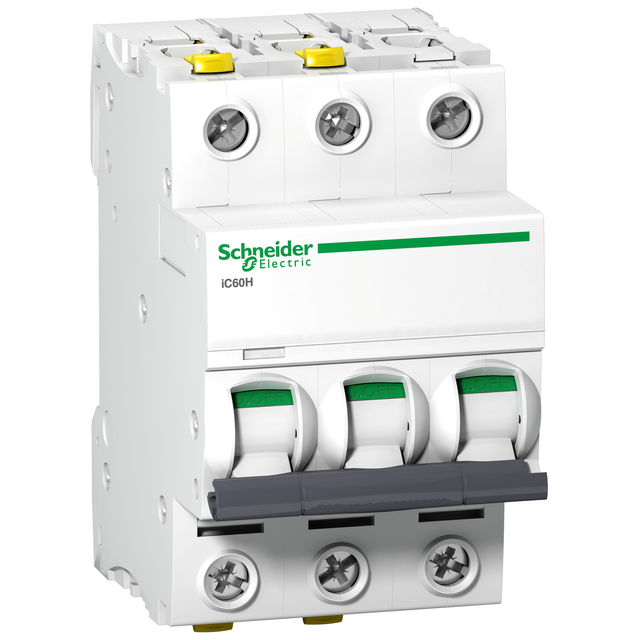

- wyłącznik nadprądowy 3-biegunowy

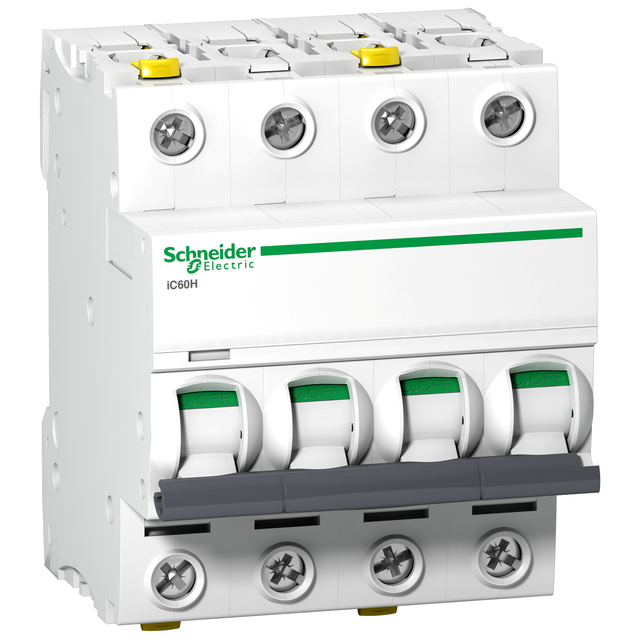

- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
