Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/7ca91b10273e1e1203417af78f6052ed.png)
:fill(white)/ffeadb7507f85214302d393933ca0bed.png)
:fill(white)/3c16ce4812024db94e2052330ab4d0a8.png)
:fill(white)/c97aa4b57a5ba4ae2139282a8acb8d54.png)
:fill(white)/07b310f40f9986b6ea9e7183641cc98c.png)
:fill(white)/307110de17a08a2fcc0dd2268a420525.png)
:fill(white)/7e5dff205547cf8a54ff7e4dabf51b33.png)
:fill(white)/6fc361f55b5e63eb9035d34657d629dc.png)
:fill(white)/86802a42abd5cba9657c0453f3d3c606.png)
:fill(white)/2c1fed18a8a4813c718e2e4e8a617ef4.png)
:fill(white)/9cf0cd27affc3417bc522c87a30e3264.png)
:fill(white)/e963c3124c55dacdb860f770cb1f91c9.png)
:fill(white)/e6885ac4f1415a262554c2b2a3772da6.png)
:fill(white)/944680c5ecf141b6fe108ee69cb3979f.png)
:fill(white)/c22e007e173d6f52950ed19ccfe731f0.png)
:fill(white)/fc840bc7ab5efdf8fb1a06fe3dffd760.png)
:fill(white)/3ed3aacb85ceefe9146d6f761a246632.png)
:fill(white)/31ae18b44a5c469110b18e6de00e013a.png)
:fill(white)/5d260388afadbe8639cd994311e68181.png)
:fill(white)/403be93ab6b9d8404985e2528e43f249.png)
:fill(white)/e1daa39b652ad64339daa4aafab8486d.png)
:fill(white)/235be7af2c391e2be319073001e24c66.png)
:fill(white)/eac2c4fce6f21973c743c8fa54902eef.png)
:fill(white)/a990524b8d033c1f130a5387f221e99b.png)
:fill(white)/00a960f522480fc2d26c9b7b0645d2ba.png)
:fill(white)/de45fe915c567cb83c70ea4140222f30.png)
:fill(white)/bb654548472f566453b2af48e6943585.png)
:fill(white)/1dd5e0dde4bca39ec06c71b5f9877eb8.png)
:fill(white)/d1330b42b4dbd6e81bfa9b495b29b132.png)
:fill(white)/1774657ca279351bc4a7c4453d2cb61f.png)
:fill(white)/a56edfc264d0cc73043d4e53b5a244ea.png)
:fill(white)/fb8a1cd265635017e7774d51abc0f75c.png)
:fill(white)/762eab9bd2809f6cc8b47657e9c44d8e.png)

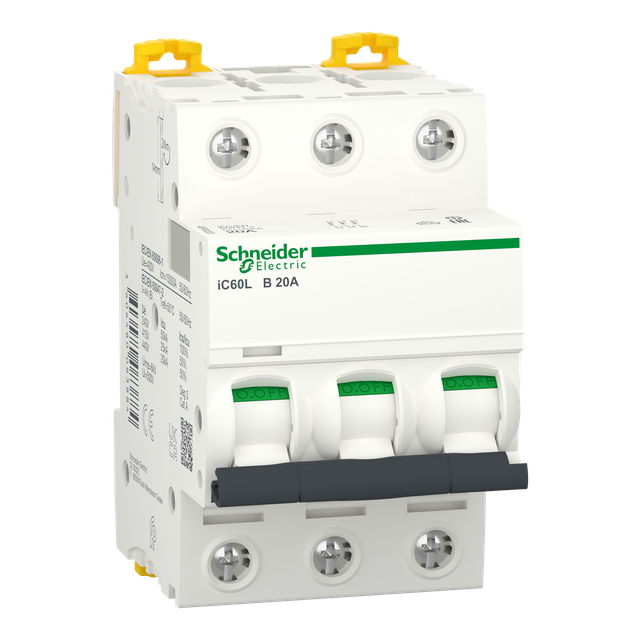

:fill(white)/8e7b528fd45108303efa6433233b5b22.png)
:fill(white)/b06568ff9e5b702a171b72407fa4f923.png)
:fill(white)/6180e7561c486c7c1d90f44e5ea2f189.png)
:fill(white)/acb66947c047410adb456f3520410a86.png)
:fill(white)/60021bced06f915308614429d95c961d.png)
:fill(white)/6dc62c3e3dc163b315afb0a5e3781794.jpg)
:fill(white)/183a30feaa7f3bd4eb61043cc94b1163.jpg)
:fill(white)/7ea14befd7350ac7a0d4bd55dce8c670.png)
:fill(white)/80f2e26c2644602073e81c1b1f97d75d.png)
:fill(white)/e83574747a80400f566cd294445c36bd.png)
:fill(white)/a4ec92376ed7f1ab6fe8c9ee069df58b.png)
:fill(white)/665821e48b578fd563618a6357532f6a.png)
:fill(white)/0e1e5356816dfb25d253e72a3a2d719e.png)
:fill(white)/078f76850a0969379198148139dd0189.png)
:fill(white)/52e3618ef763e88150856e34fe24f275.png)
Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
