Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.

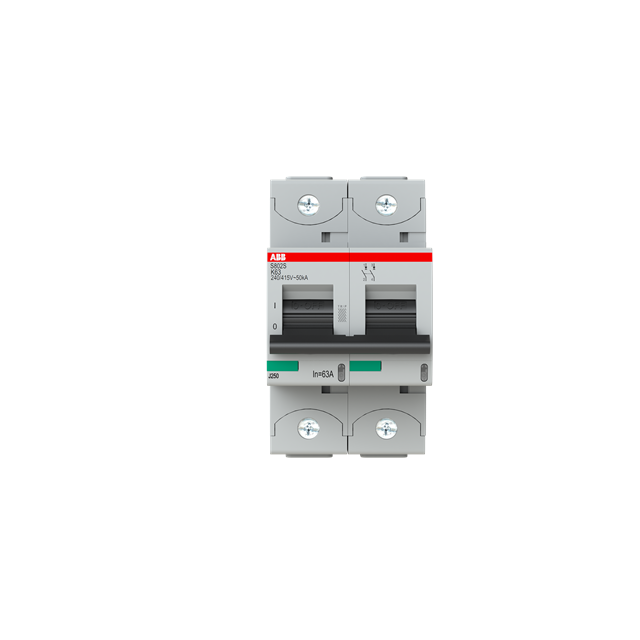

:fill(white)/b829d1261436e5633ede891a66d64727.png)
:fill(white)/c05e7f8611bc5c8f9a3ba12a3fe8d9a6.png)
:fill(white)/310e16edcb4b8984e7405dae4974c63d.png)
:fill(white)/4856f4be5379e967aad3f33d8e211e35.png)
:fill(white)/89279ceecb723a7e0b2945e06a74a76e.png)
:fill(white)/db0e98a3087dc5bc97f2e3d41534689a.png)
:fill(white)/6b3f39670d5a28397e4904453b1dc966.png)
:fill(white)/e077068f08f8c3efb6d328a318d5e494.png)
:fill(white)/69f1b1da418042d8b77b535ab943c50a.png)

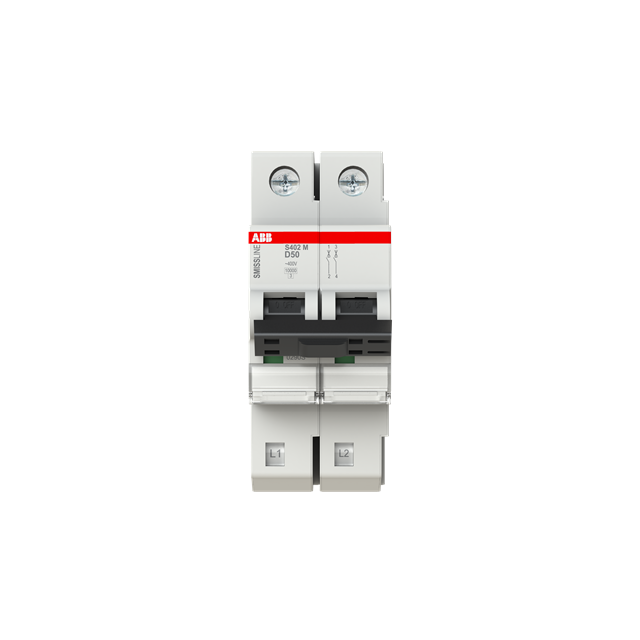

:fill(white)/07fe7d308a16274c8bf0df05066412fe.png)
:fill(white)/f3817022a507f6acae690135d7182c52.png)
:fill(white)/9cefa12a0fd5162c662ab8d6cc39d9f0.png)
:fill(white)/535e3a61cdc4666498876291bdd75cf5.png)
:fill(white)/a520b4aa637110e4b0347cec757bc8fc.png)
:fill(white)/98a43b71d85c07210f64e2b398d29d0b.png)
:fill(white)/eab769114fc1e3d7a85df855c98003ff.png)
:fill(white)/b6d479613fcc1e7c76a5b4bd759c8248.png)
:fill(white)/1de147f3e77b490d5c3ae959b2bedcc5.png)
:fill(white)/31ae13ffa39d7c5ad3da6dfd798d8895.png)
:fill(white)/96544ae4d9f0bf351da4e4bb9894e05c.png)
:fill(white)/fb3e7c937efa102426673db674372184.png)
:fill(white)/2661276552ce89d44823f1608fc91444.png)
:fill(white)/2db8330a18469519394995b22597d9d3.png)
:fill(white)/dfea8c7515bf3980bba6ad2910066b16.png)
:fill(white)/89f373bd3e1ec875773d63becd293af0.png)
:fill(white)/e9c2d342abd2e9e4e50b7154eaebe48a.png)
:fill(white)/decf349b57336e8260c7183154072024.png)
:fill(white)/a97a2e72e6fc3a1f03020b1434d2f8f1.png)
:fill(white)/646664bc7cd13d4b790ed1df8ee3fe2b.png)
:fill(white)/63eebb978282c4af40835c79fbbfc4d0.png)
:fill(white)/0fbdb8883f4dbf33c64345f6e509aba1.png)
:fill(white)/1415aafb771d2749c43a38cf5e87886e.png)

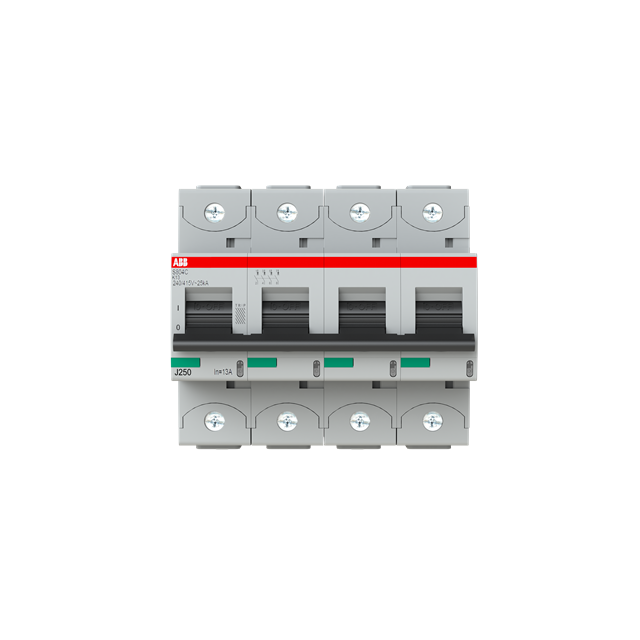

:fill(white)/b6b83d4d430969c75c96fe772c0aa4ea.png)
:fill(white)/0071a28c9017d130dc434002e89a9ddc.png)

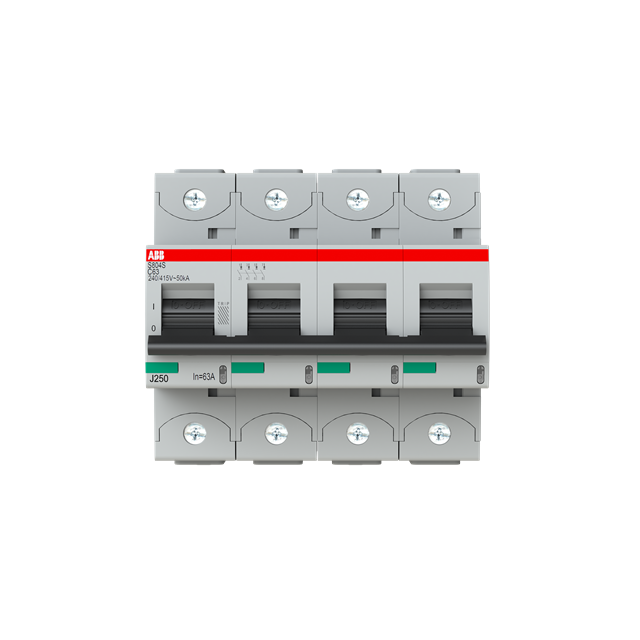

:fill(white)/535814c1c3e599e3bbd2f7ab83d26fb5.png)
:fill(white)/e5c81fd0b1eb15e90253acb031ae1493.png)
:fill(white)/2273968af5a4bcf0c2692602292801c2.png)
:fill(white)/67d97021c189435dc8b2cd649427dc6f.jpg)
:fill(white)/0232219ecbd4647437048085dec96d61.png)
:fill(white)/c2df5f784dca0111859e85479d70e869.png)
:fill(white)/abe21f87d14cf3aa8678dfabd80bb919.png)

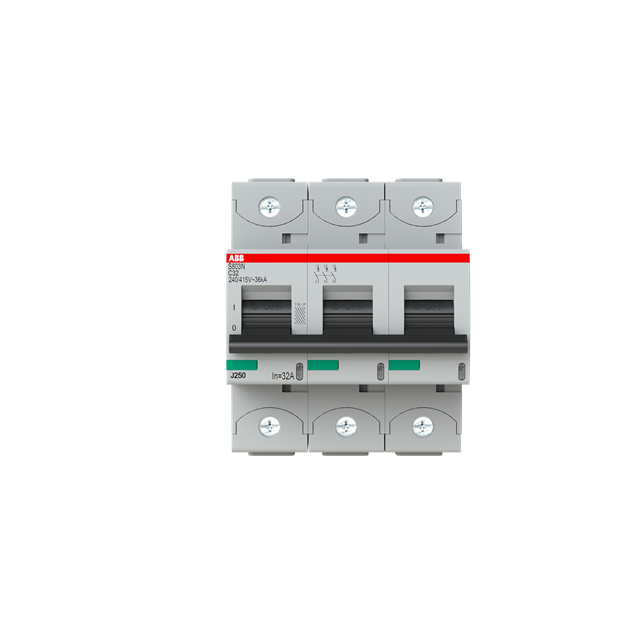

:fill(white)/8e882a91c7bdbd4cea9e9dfa09849619.png)

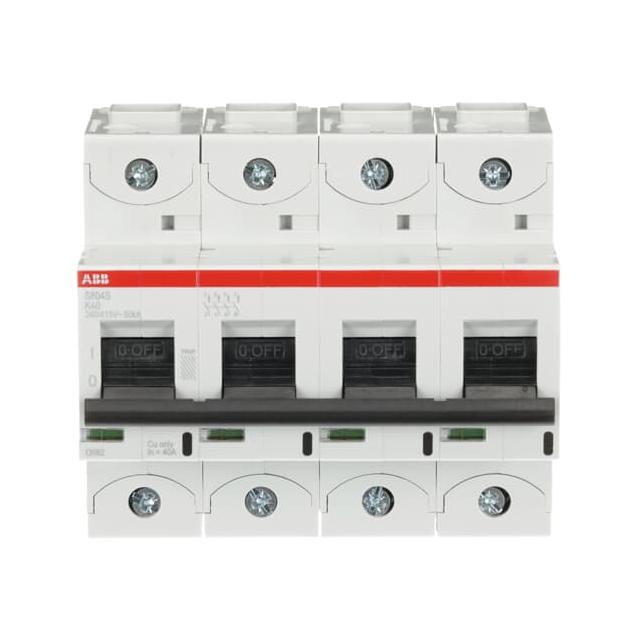

:fill(white)/f368f7d1513c01620078bf10bf3a3e0b.jpg)

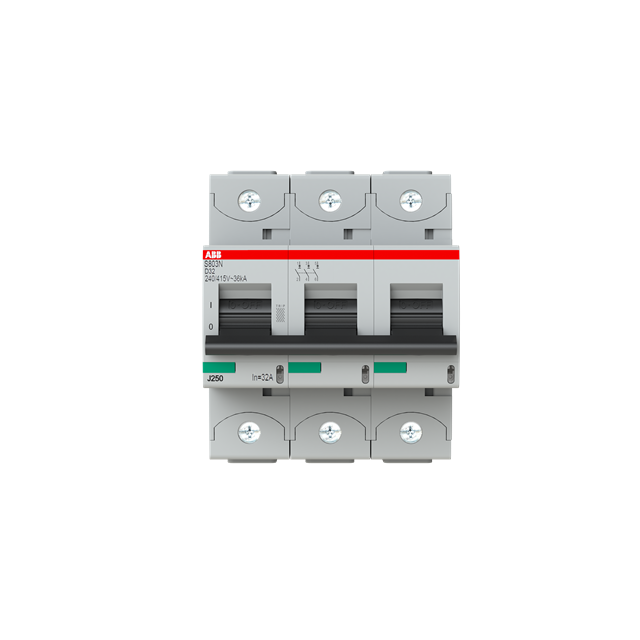

:fill(white)/a744021a0f5e003372724578322a9d1b.png)

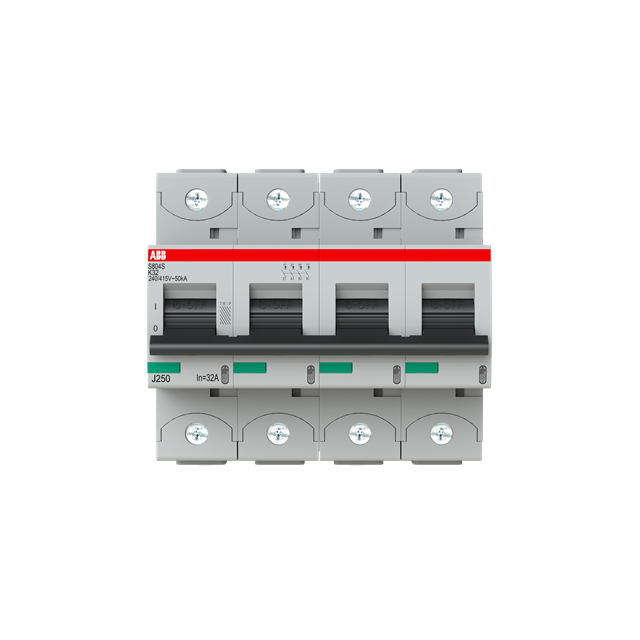

:fill(white)/230028f63cd4cc721bb31b7a35238130.png)
:fill(white)/118286cd9060af0375880e78b0553750.png)
:fill(white)/029b53eecf4c867d7a23beaebb49bda4.png)
:fill(white)/0dbe7674da49ffbb186c8645a1440353.png)

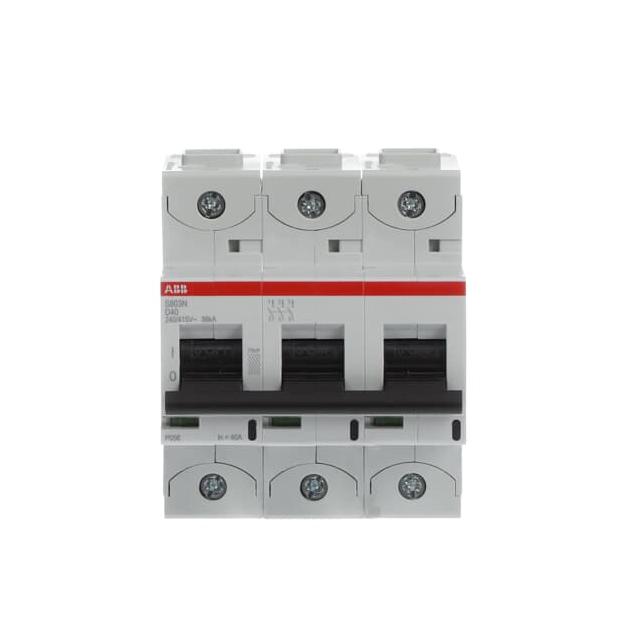

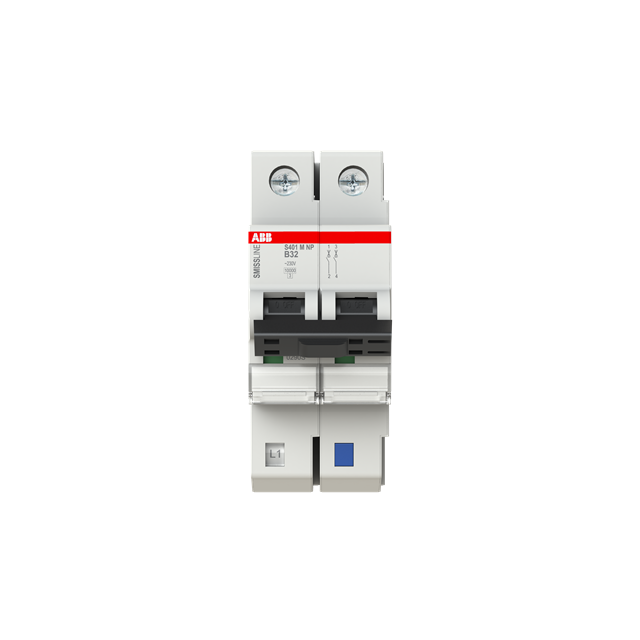

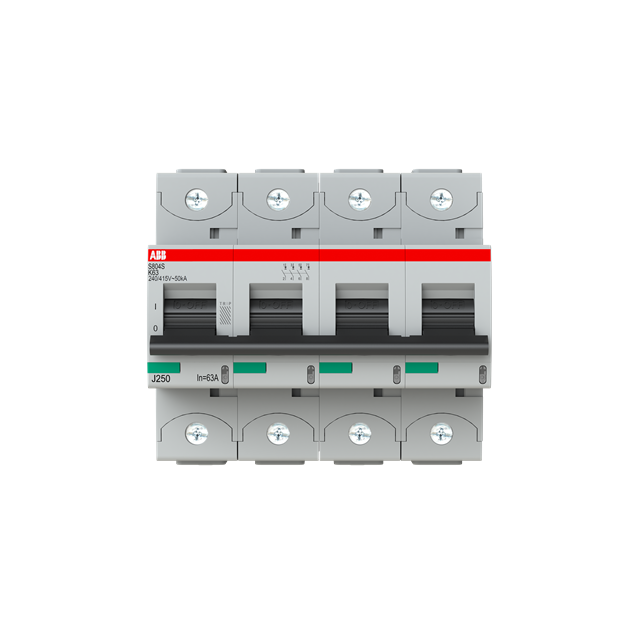

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
