Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/ca81edd86866812302e3e9de7d07c182.jpg)
:fill(white)/0280385a9e5efed8e1582a47f72a766c.png)
:fill(white)/5c0376a08aa337bcc7670aeb978e41e6.png)
:fill(white)/6376525adc9da3e6965f59542c4a1fea.png)
:fill(white)/eafaa0bbab1d5b2265fbf0896b744002.png)
:fill(white)/932b24ff59b8f2ee508801644de84f9e.png)
:fill(white)/06fe928c908dd9a9a64eaab032464614.png)
:fill(white)/f6dae354435f9432486ba76f5b7180ca.png)
:fill(white)/49fd1e125fd4898fb77e89b27da407c9.png)
:fill(white)/9ed8f9e1d4f5955e89a2046dee56c5e2.png)
:fill(white)/cced7e16372369c3a5fc10fc51e1bde9.png)
:fill(white)/37b670e1f3886b7f83313376bf830d45.png)
:fill(white)/edaee8b722cdc893d2facb7e86e627f2.png)
:fill(white)/96e87ca0b5523126e10584536a8b3723.png)
:fill(white)/290dd462c3a4a363e1e69649f4272718.png)
:fill(white)/597ffb6195d2a7d490f76f3d1465a4e6.png)
:fill(white)/da14082b83549fca3ff2f98a8a1afe88.png)
:fill(white)/b489efe707e3723e1348bc13b30693d8.png)
:fill(white)/c04400a35fc4102a83005931bb382d0d.png)
:fill(white)/3d541a8909ccc04e622a3471d772ec65.png)
:fill(white)/a28f14eb0699eafe251d9afece5de7df.png)
:fill(white)/f79f384c057af4d233662733e2cc5a94.png)
:fill(white)/4537ac6f72b69af6a17e91e78573ebe8.png)
:fill(white)/ff9827bd17b36b49cb2656647ebe7249.jpg)
:fill(white)/0239e7d1518e68b867d8b9a253470d0f.png)
:fill(white)/1ce73d437bd57d4f26b23e3e9b0b3ef3.jpg)
:fill(white)/fd47b521cb7dad0f47e9bacb2eb8141e.png)
:fill(white)/6e4b6866c68fe0dd006b6889bf41d4de.jpg)
:fill(white)/b05f47b732c07b6e7aaeb656f216b5aa.png)
:fill(white)/dbdd4c372967efc7fae59d0848e52d84.png)
:fill(white)/f88e8b02c22433450f230ceec4f8dab4.png)
:fill(white)/698b74e93879b04dd6a3fa178bf4ebe2.jpg)
:fill(white)/e9e53cc9376829fb98bdc1b83d5e6fd5.png)
:fill(white)/01f9236909b06da8c4f1e782ab7206e1.png)
:fill(white)/d6533e903770692a44640b827e1d53c6.jpg)
:fill(white)/6a2b5f6b846e4d54bd89500d3ab103df.png)
:fill(white)/19a9d151efbd49672fb9028de86d909d.jpg)
:fill(white)/4dd207d512f83270bb7b1360555dc626.png)
:fill(white)/a1f75506a83412a30873be8f235ca94a.jpg)
:fill(white)/735a77aa58b28e46adaf716bbd413666.jpg)
:fill(white)/7ad30ebd01750c9b062db818bb9a93b4.jpg)
:fill(white)/9a97c354c52a8d7b5046f7bc3d1a1ff2.jpg)
:fill(white)/73590bdbfd6c820fb453702fb9816490.jpg)
:fill(white)/ff869e12fffd58593f364f103d1bfff9.jpg)
:fill(white)/d08377c1f029bbf44708de1a0094ebcc.jpg)
:fill(white)/cb3655b0361701a7a3ba41244f9fa8cc.jpg)
:fill(white)/b084db7065d057611f0f7a6e9397ed84.jpg)
:fill(white)/ccf81886bed1c3ec395366620951f623.jpg)

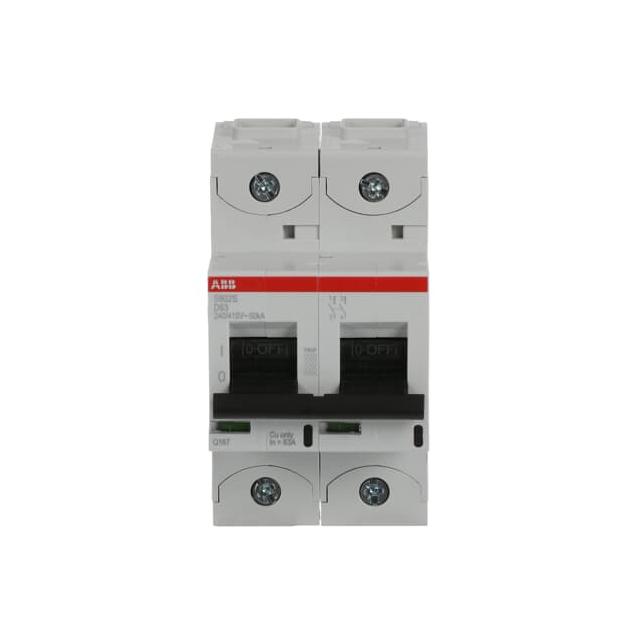

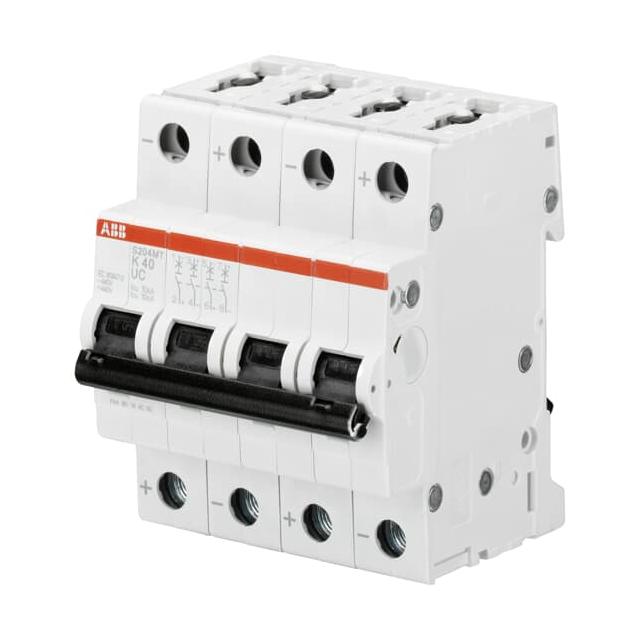

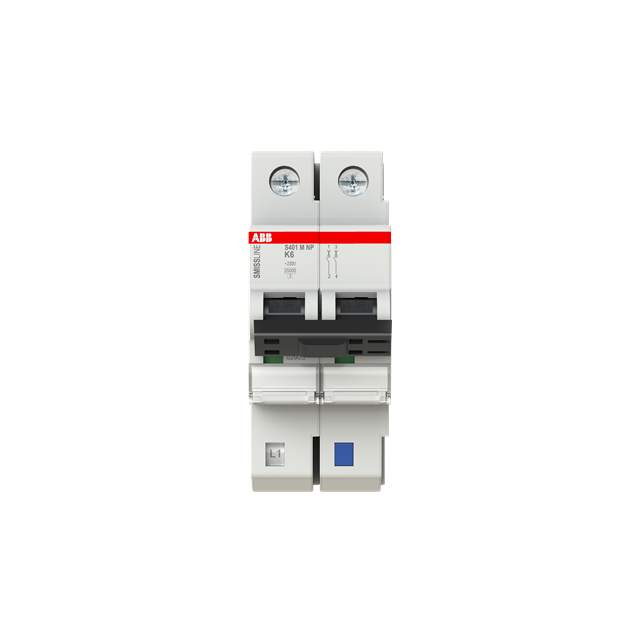

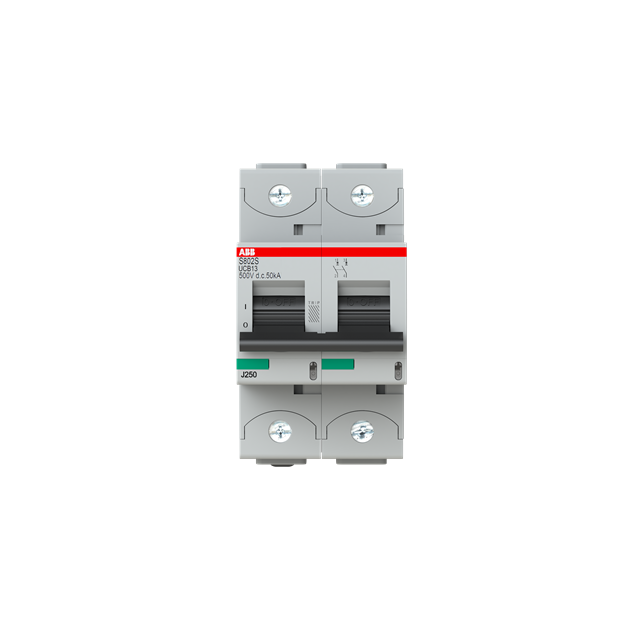

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
