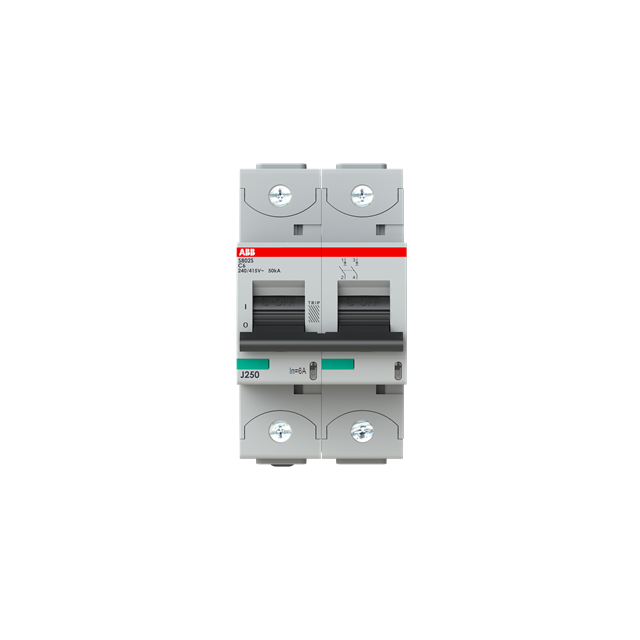

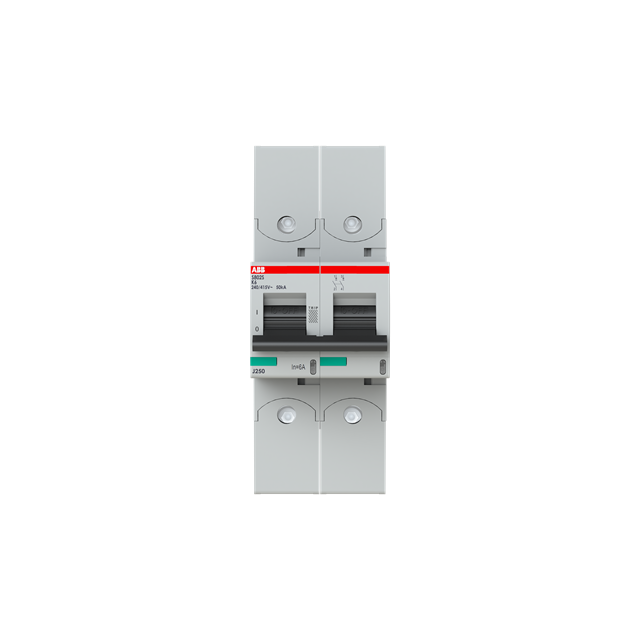

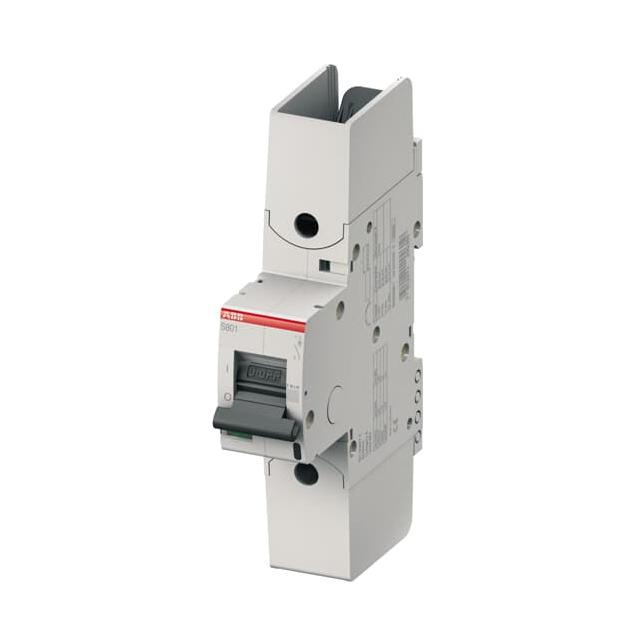

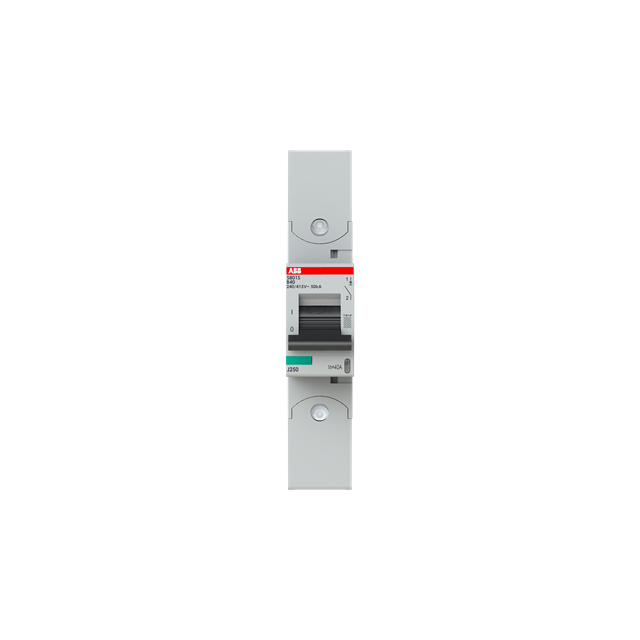

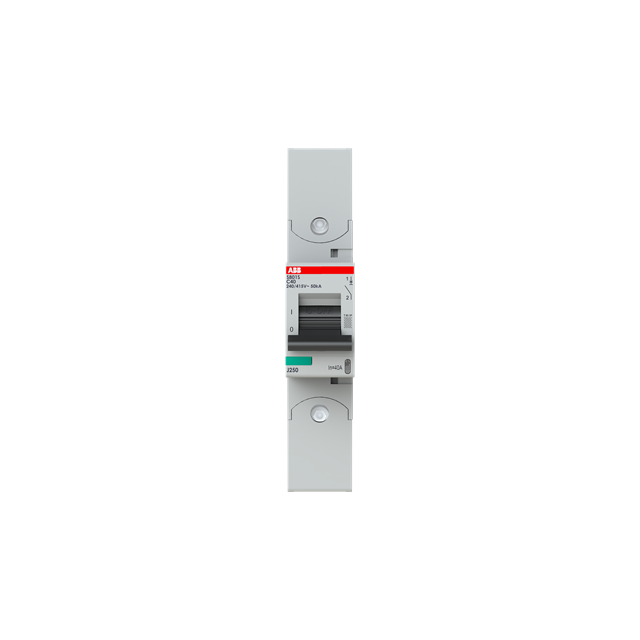

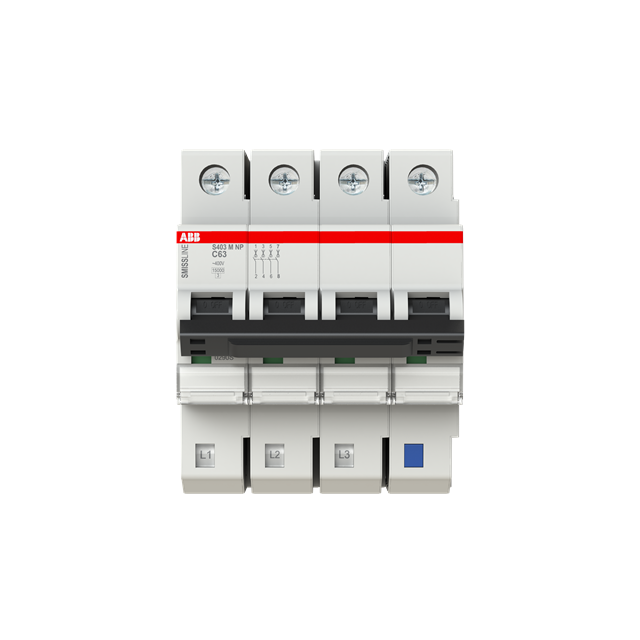

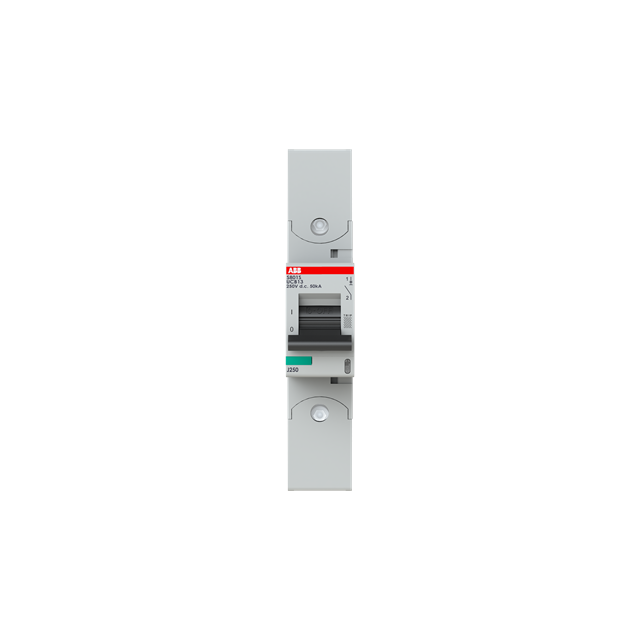

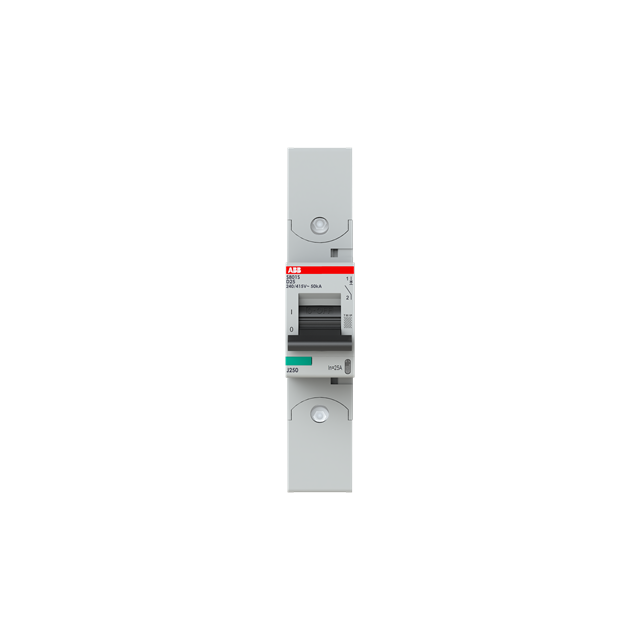

Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/27542c17252d8ad26ea54f8213c89697.png)
:fill(white)/ee71b97fbc9ed66de6d9071adda28e6d.png)
:fill(white)/05ae9e6749c447274022e84f6b28ac66.png)
:fill(white)/8f1e021894ed685710fc3246a342c629.png)
:fill(white)/30cec13a785a3cfeb7915e54b2f79692.png)
:fill(white)/ebc01d9cba5629deadb28cc326169192.png)
:fill(white)/29e9c98aa003bfd9a6bf181b25e017ee.png)
:fill(white)/ca27b93db2e72abe26a8e26b937adbb3.jpg)
:fill(white)/b7dd1b1bf88ca302ae1a863f2231cbfa.png)
:fill(white)/0bc99ab8d7beb7cd466be4fda95b6a1b.jpg)
:fill(white)/c8619c87572bf28713fcc2b56a3c93dd.jpg)
:fill(white)/c409d168bdd9ede8ae3434ed688de7e9.png)
:fill(white)/0f6bfcb6d929ef7830244c9b26a9ccfc.jpg)
:fill(white)/8522daaf6a6773471a0905f9ad9d6058.png)
:fill(white)/cbb090a22912ccc565b2426b0e5aa90b.png)
:fill(white)/720921383fe3e3067ed6a6a8101337f5.png)
:fill(white)/27d85b0de35f34ee40c5891f2a4e3f70.png)
:fill(white)/90517dd6e753acfce2c89cc0564fb74e.png)
:fill(white)/56e7c91be7bcadd7178b74c09c44295c.png)
:fill(white)/5d65b69fe93c7cff8ebdd106dc46249d.png)
:fill(white)/9d40653418f892d5b65ac4392e4a9dfb.jpg)
:fill(white)/9a29163221e517e087b7b83b46c605ee.jpg)
:fill(white)/9ffc9cf42ff917eca48b0bf7183e385b.png)
:fill(white)/98d9c98249f28fd2381d45e1579147af.jpg)
:fill(white)/fea47b06dca621caa8e631caf762eeae.png)
:fill(white)/397d86747353c974876885c56f95b1d9.png)
:fill(white)/aba52ab91c89009e81946cc20b9079f2.jpg)
:fill(white)/fe8e22d9d1ebc35bf84efd2075e78441.png)
:fill(white)/7edb9e150d43a910291451665f3b8b53.jpg)
:fill(white)/b2643645e0a902cb8ebdf7d08a79f0c2.png)
:fill(white)/0fe5e0a3a48d37b027350ac865fa516e.png)
:fill(white)/c2414bb52c5c546a57ea712cd47dead8.png)
:fill(white)/e49d8708fd794514579a0349116c0feb.png)
:fill(white)/3e50a4953b78a40be83b3e9651d62a0a.png)
:fill(white)/ccf3cd543c829ebcfe10878b11729bd1.png)
:fill(white)/4a2ad3b142f0b87eb0952b8a75bd6cab.png)
:fill(white)/5c5b5a3b2b7d775377d94a7c91764d55.png)
:fill(white)/6397862bee619d2eee0320dce098acda.png)
:fill(white)/d04494f34676cf9f86911529a197b994.png)
:fill(white)/1f8c9f2700d2fee05da3f0847a9e83db.png)
:fill(white)/4fddead3aed4c2655536544b279df9c3.png)
:fill(white)/d72b40204960de98ebfee1d657ba3c7c.png)
:fill(white)/4f586fa47da40a7cf37eca043064d376.png)
:fill(white)/4f6b0e45aa60b7acbf0ddd27d0c73552.png)
:fill(white)/c1dcc9782c5436276bf00ff376062e84.png)
:fill(white)/bba0bfb69c40eba56a168332b647abeb.png)
:fill(white)/979e6a8b105ef14b66df8a5c4e57fd4a.png)
:fill(white)/a44703cec59aca51821eef3dd9f5cda0.png)
Wyłączniki nadprądowe – budowa

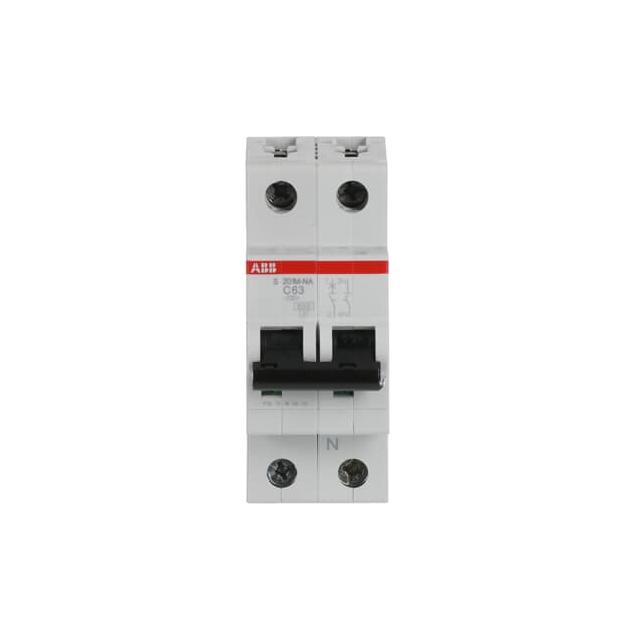

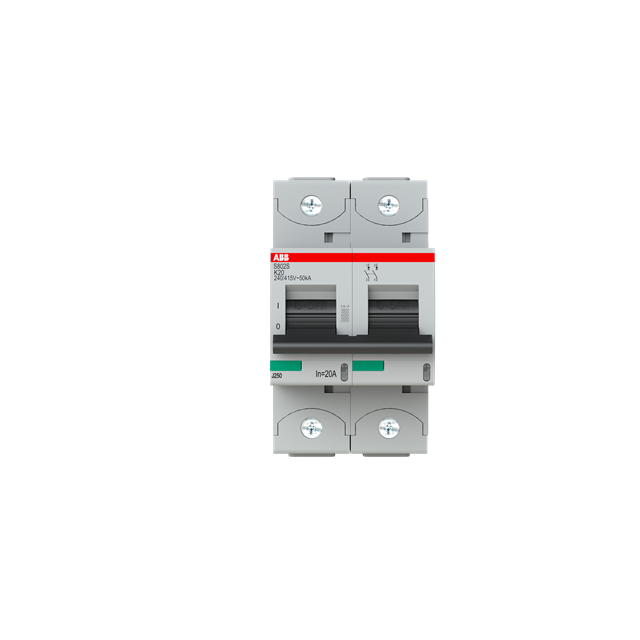

Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:
- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
