Oddziały hurtoweWyłącznik nadprądowy (określany również jako bezpiecznik nadprądowy, wyłącznik nadmiarowo-prądowy lub potocznie jako “eska”) to urządzenie stosowane w instalacjach elektrycznych do ochrony przed awariami spowodowanymi przez przeciążenia i zwarcia. Głównym zadaniem wyłącznika nadprądowego jest wykrywanie nadmiernego prądu płynącego przez zabezpieczany obwód i przerwanie jego ciągłości w celu ochrony instalacji oraz urządzeń odbiorczych przed uszkodzeniami lub pożarami, do których mogłoby dojść w wyniku przekroczenia bezpiecznej wartości przez przepływający prąd. Co istotne, sam wyłącznik nadprądowy nie zabezpiecza człowieka przed porażeniem prądem elektrycznym – do tego służy np. wyłącznik różnicowo nadprądowy.
:fill(white)/70035174c79c81f1560acfa9583f42ea.png)
:fill(white)/cd087f015b0c0377e77992490b403057.png)
:fill(white)/e76f212e990a8c0dbc21a6b331ce0790.png)
:fill(white)/93b12fdeb952249f30eb4540b93ba346.png)
:fill(white)/eb2328dee432b6ed496ac20aa9628aa6.jpg)
:fill(white)/035f8c04fc522e8dcd743659184ec48b.jpg)
:fill(white)/8635a87da1202374173887cabb61a1b9.jpg)
:fill(white)/4670ddd5ab50bf024a28dc3b713e018b.jpg)
:fill(white)/dcc93b70d268174cb1e6673afcd174aa.jpg)
:fill(white)/16eeb66a58aad4dbd9fb694b325620a1.jpg)
:fill(white)/a3595c78c243cd7d1e7cc4bb64400a6a.jpg)
:fill(white)/4d179c57ee17aca65ff02e7ad7faa519.jpg)
:fill(white)/e33f494e6926e9379b33ff41966a7797.jpg)
:fill(white)/a76f9d9fd72be51469a1470b2a069503.png)
:fill(white)/0dc0954f5d8469b07897b3e7247e754b.png)
:fill(white)/27b02fba8d6603e96595ed84cbd8ab35.jpg)
:fill(white)/30ca5ea151f80bb3a9fd62f72d58a53b.png)
:fill(white)/1f7e7080d88a70f9883969ce7af2ce00.png)
:fill(white)/3368c931bc81a9e66a1c0740f0a5342a.png)
:fill(white)/d1c7e71826220969b2ab61dc7cc69755.png)
:fill(white)/8017978c373c10c44354f1f7fa6d8876.png)
:fill(white)/0c2efa441c7c8dc8329c28289257e05b.png)
:fill(white)/00dac1fe27a94c07f6fcd606177fc1a2.png)
:fill(white)/4f22bcef2cd4f54db35c5ebad617644f.png)
:fill(white)/b759eedb2a642ac1c803abd37fd6a9c1.png)
:fill(white)/5c1b413041d7542935eb12e2c09fcecb.png)
:fill(white)/8e8b98bcb8bbcd06b2c93f1954355fc7.png)
:fill(white)/72fc2c5db2df612e1caf795530165b2e.png)
:fill(white)/3a4130f66c355d2e9627fc81f983dfa8.png)
:fill(white)/365bfc5f19edbb0e30b665007d723a6b.png)

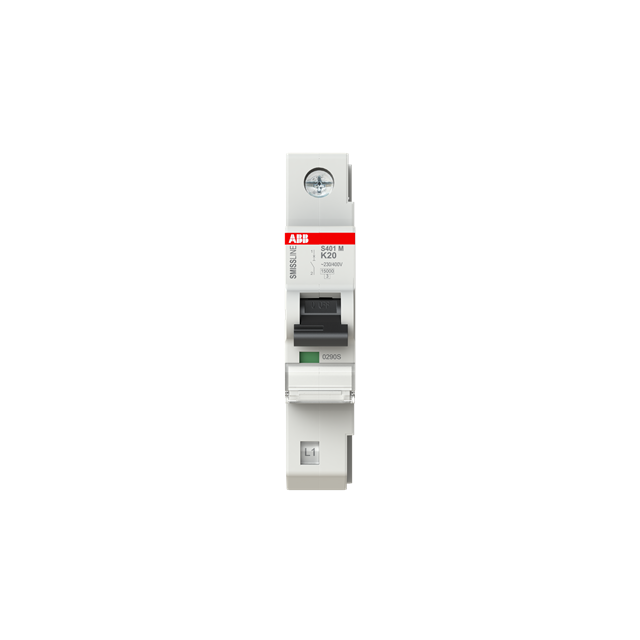

:fill(white)/28d0181995562d748a6129974fc66858.png)
:fill(white)/35567131c48c6f121e8d20f6f0e391c1.jpg)
:fill(white)/fb946234ff6bb53cde313c12d9954e1b.png)
:fill(white)/90c951402a907758e33939f1ad682a2d.png)
:fill(white)/c42050bef5ab2dda358c19ee59a45fee.png)
:fill(white)/d17dc617965d36c74f96796376051a14.jpg)
:fill(white)/b59e5d4a95e618907ec676aa4688e098.png)
:fill(white)/4eb2433822b5a1d25a4fc008f07cf866.jpg)
:fill(white)/b3192e92a6388a9149c620ea21377e97.png)
:fill(white)/1c4b8b183b7b0326245e76ab3b799451.png)
:fill(white)/2b81510951575797135005e6eed8e603.jpg)
:fill(white)/b5e5cf563c10a9c6b5a086a2a08c24dd.png)
:fill(white)/08ea0f34e4772a36d95336a6b5b3459a.png)
:fill(white)/17f5b57d5479494c8e51ab83247a38f4.png)
:fill(white)/c9d8fdc922734f52897fa7c4dca653e1.png)
:fill(white)/4e65c436e3e44f180cc0b59c33a62b61.png)
:fill(white)/18905091d4f0a40065ba0db2096de834.png)
:fill(white)/3fd2d5abaf86c4839edba97ef8d7b917.png)

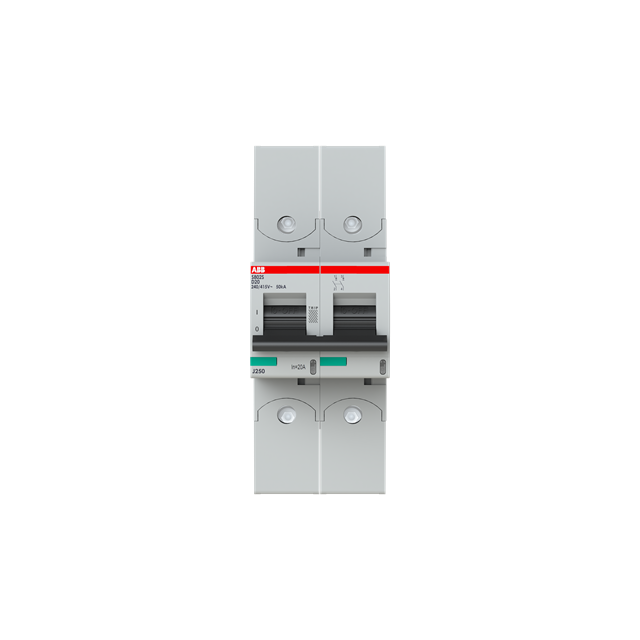

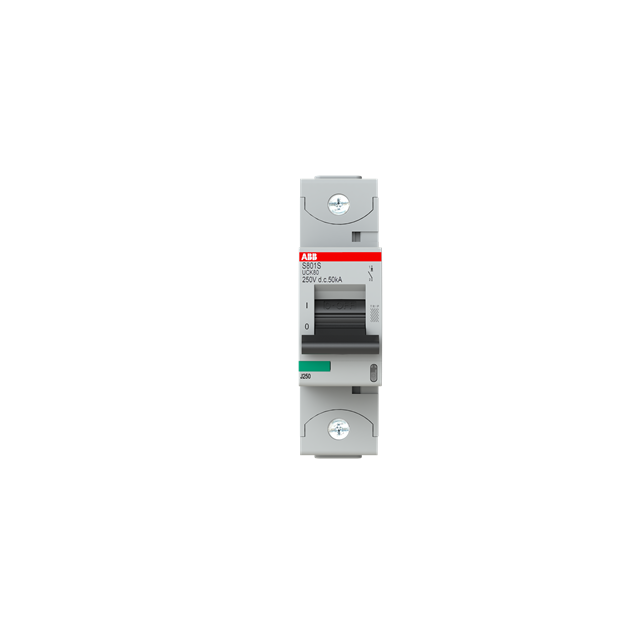

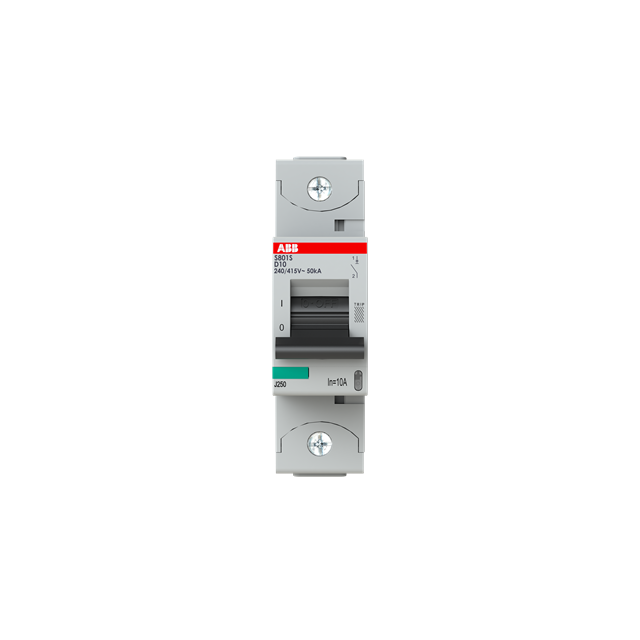

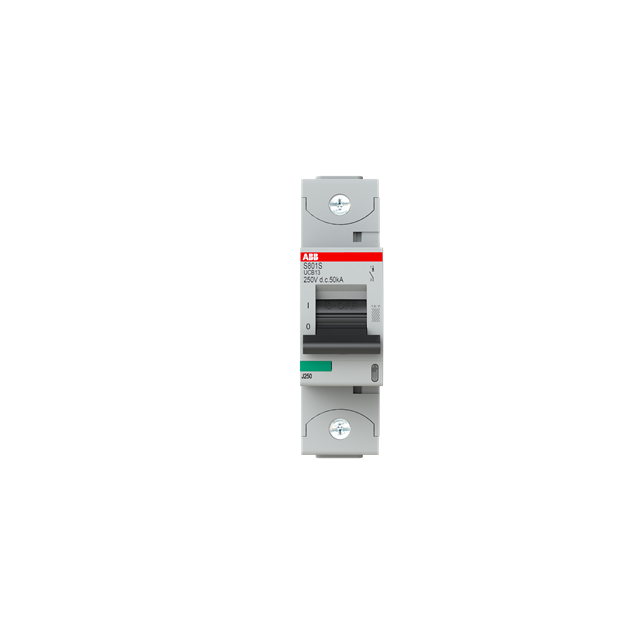

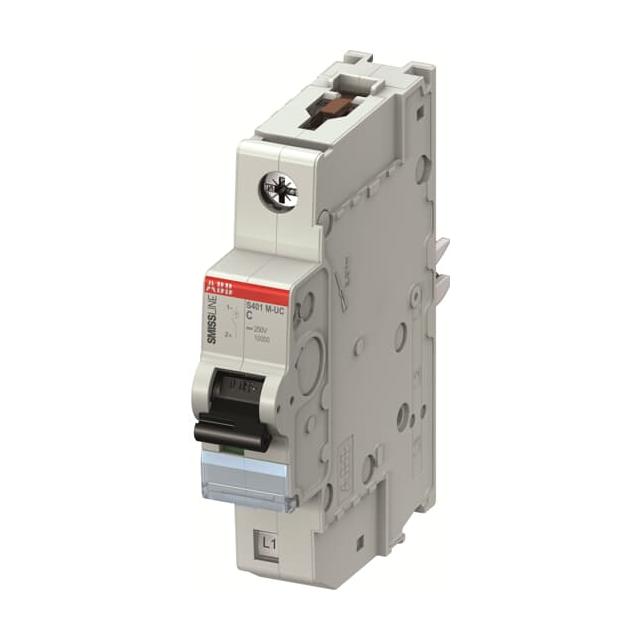

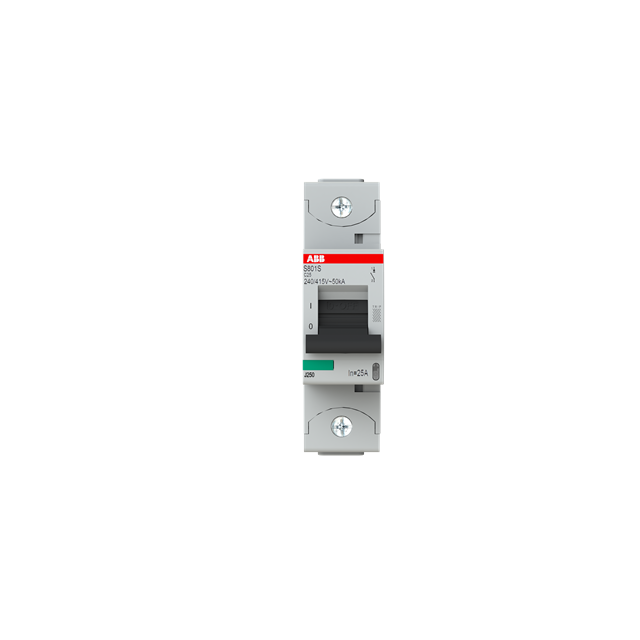

Wyłączniki nadprądowe – budowa
Każdy wyłącznik nadprądowy dostępny w naszej ofercie ma znormalizowane parametry wymiarowe, tzn. szerokość jednego modułu wynosi 17,7 mm (wykonania standardowe) lub 27 mm (wykonania przemysłowe). Wewnątrz wyłącznika znajdują się dwa wyzwalacze: zwarciowy (elektromagnetyczny albo elektroniczny, zależnie od producenta) oraz przeciążeniowy (może być elektroniczny albo termobimetaliczny). Wyłączniki przeznaczone są do mocowania na wsporniku DIN TH35, a w górnej i dolnej części wylacznik nadpradowy posiada śrubowe zaciski przyłączeniowe, służące do podłączenia przewodów zasilających i odpływowych. Na przodzie obudowy znajduje się dźwignia napędowa, pozwalająca załączać i wyłączać napięcie w obwodzie zabezpieczanym przez wyłącznik.
Wyłączniki nadprądowe – rodzaje
Ze względu na charakterystykę wyłączenia (czasowo-prądową) wyłączniki dzielimy na:
- typ A – przeznaczony do urządzeń elektronicznych
- typ B – najpowszechniejszy typ wyłączników nadprądowych, często stosowany w mieszkaniach
- typ C – do urządzeń o zwiększonym prądzie rozruchowym (np. silniki indukcyjne)
- typ D – do urządzeń o wysokim prądzie rozruchowym
- typ E – tzw. wyłączniki selektywne
- typ K – do urządzeń trójfazowych
- typ L – do wkręcanych bezpiecznikach automatycznych zastępujących bezpieczniki topikowe (równoważna charakterystyce B)
- typ S – charakterystyka selektywna
- typ Z – charakterystyka o podwyższonej czułości
Ze względu na liczbę biegunów (faz) podział jest następujący:

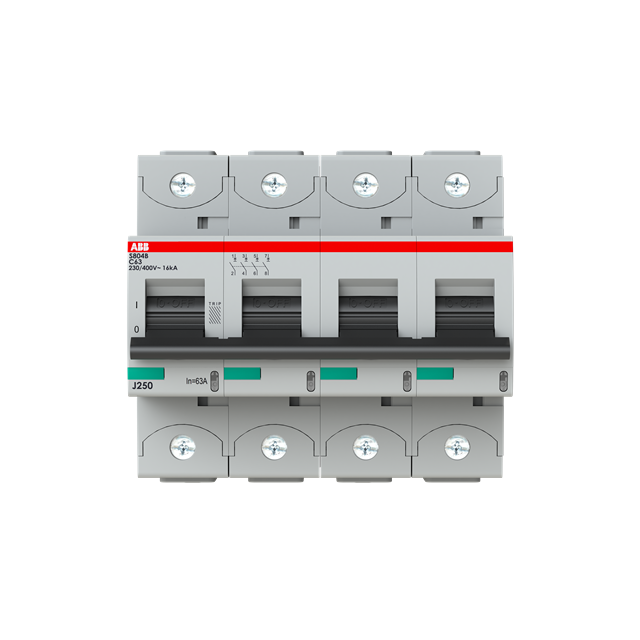

- wyłącznik nadprądowy 1-biegunowy
- wyłącznik nadprądowy 2-biegunowy
- wyłącznik nadprądowy 3-biegunowy
- wyłącznik nadprądowy 4-biegunowy
Wyłączniki nadprądowe mogą również różnić się pod względem standardowego prądu znamionowego, który może przyjmować następujące wartości: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A. Mniejszą popularnością cieszą się wyłączniki nadprądowe o niestandardowych wartościach prądu znamionowego, tzn. 0,5A, 1A, 2A, 3A, 4A, 8A i 13A.
Zabezpieczenie nadprądowe – zasada działania
Wyłącznik nadprądowy uruchamia się w przypadku przekroczenia w zabezpieczanym obwodzie maksymalnego dopuszczalnego natężenia prądu lub długotrwałego przekroczenia prądu znamionowego. Np. wyłącznik nadprądowy B16 ma prąd znamionowy 16A i charakterystykę czasowo-prądową typu B, co oznacza, że wyzwalacz przeciążeniowy zadziała przy 1,13-1,45 krotności prądu znamionowego (18,08A-23,2A), natomiast wyzwalacz zwarciowy przy 3-5 krotności prądu znamionowego (48A-80A).
Sklep elektryczny Elektro-Spark – szeroka oferta, profesjonalne doradztwo
W naszej aktualnej ofercie posiadamy bardzo szeroką gamę zabezpieczeń nadprądowych, obejmującą wyłączniki pochodzące od najlepszych, najbardziej renomowanych światowych producentów jak i całą aparaturę elektryczną. Każdy wyłącznik nadprądowy dostępny w naszej hurtowni charakteryzuje się wysoką trwałością mechaniczną i elektryczną, prostotą montażu i łatwością sterowania.
