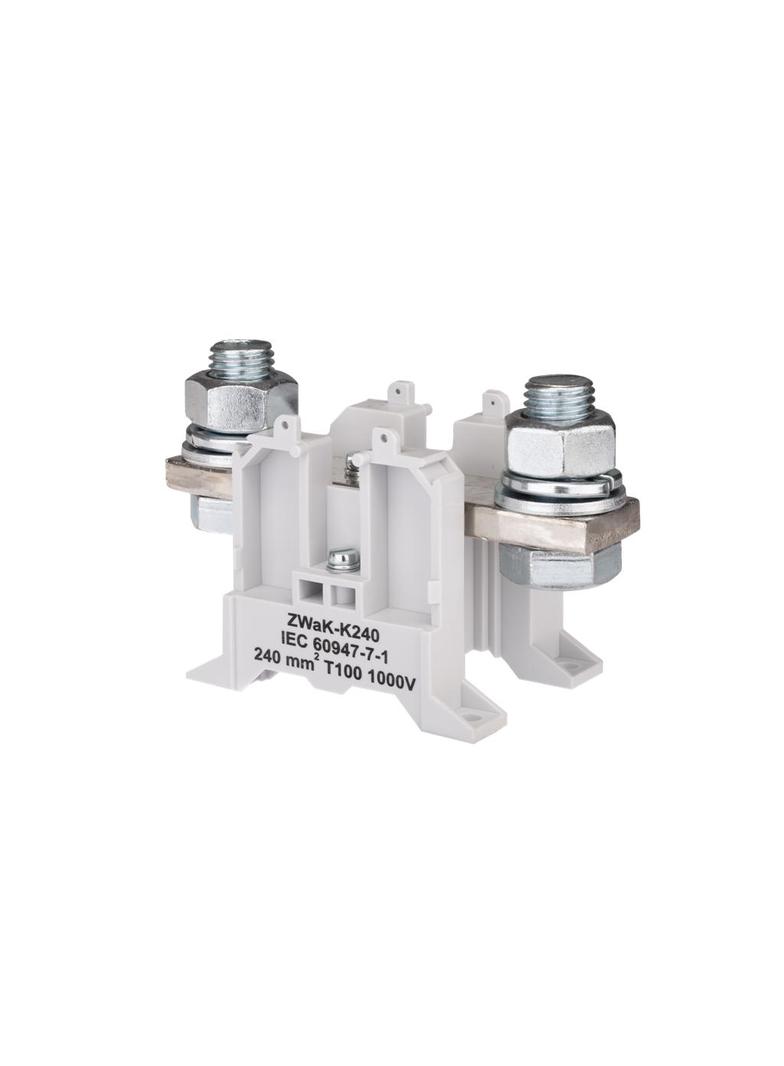

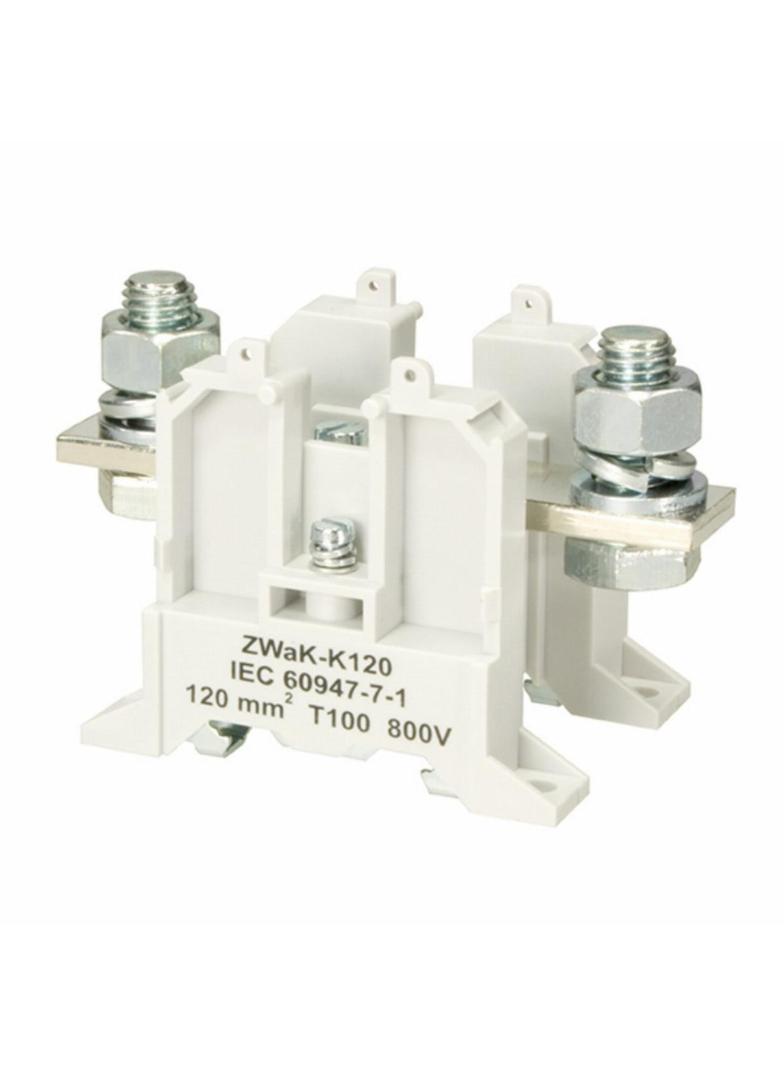

ZWaK-K240 ZŁĄCZKA K.SZARY

Złączki wielkoprądowe serii ZW przeznaczone są do przyłączania przewodów miedzianych: sztywnych i giętkich, o żyłach okrągłych oraz sektorowych, w urządzeniach użytkowanych w warunkach wnętrzowych. Elementy zaciskowe złączek zapewniają właściwe utrzymanie niezawodnego połączenia mechanicznego oraz zestyku elektrycznego. Złączki wykonywane są w trzech odmianach (typach): ZWa…240, ZWaK-K240, ZWaK-V240, ZWaV-V240. Odmiany “K-K” przeznaczone są do przyłączania przewodów zakończonych końcówkami kablowymi lub realizowania połączeń za pomocą płaskich szyn miedzianych o szerokości do 25 mm. Odmiany “V-V” służą do przyłączania przewodów zaciskanych śrubowo w V-klemach.

Odmiany “K-V” są rozwiązaniem mieszanym, przystosowanym do połączeń w odmianach: “K-K” z jednej strony złączki oraz “V-V” z drugiej. Konstrukcja złączek umożliwia ich zamocowanie na standardowych listwach typu TS35 lub do podłoża. Mocowanie do podłoża wykonuje się za pomocą wkrętów lub śrub z łbem walcowym i gniazdem sześciokątnym (imbusowych) o gwincie M5. Podwójny docisk korpusu złączki zapewnia pewny sposób mocowania złączki na listwie TS35 (nie jest wymagane stosowanie dodatkowych trzymaczy).
DANE TECHNICZNE

Przekrój znamionowy: 240mm2 Przyłączalność znamionowa: [drut] 240mm2 | [linka] 240mm2 (dotyczy przewodów o żyłach okrągłych) Napięcie znamionowe izolacji: 800V Napięcie znamionowe udarowe wytrzymywane: 6kV Prąd znamionowy ciągły: 415A Moment skręcający dla zacisków: 25Nm Długość odizolowania: zależy od końcówki kablowej max 35mm IP: IP00 (przy założonych osłonach IP10) Temperatura otoczenia: -25…+100°C Masa: 492g Opakowanie: 1szt. Normy: IEC 60947-7-1
