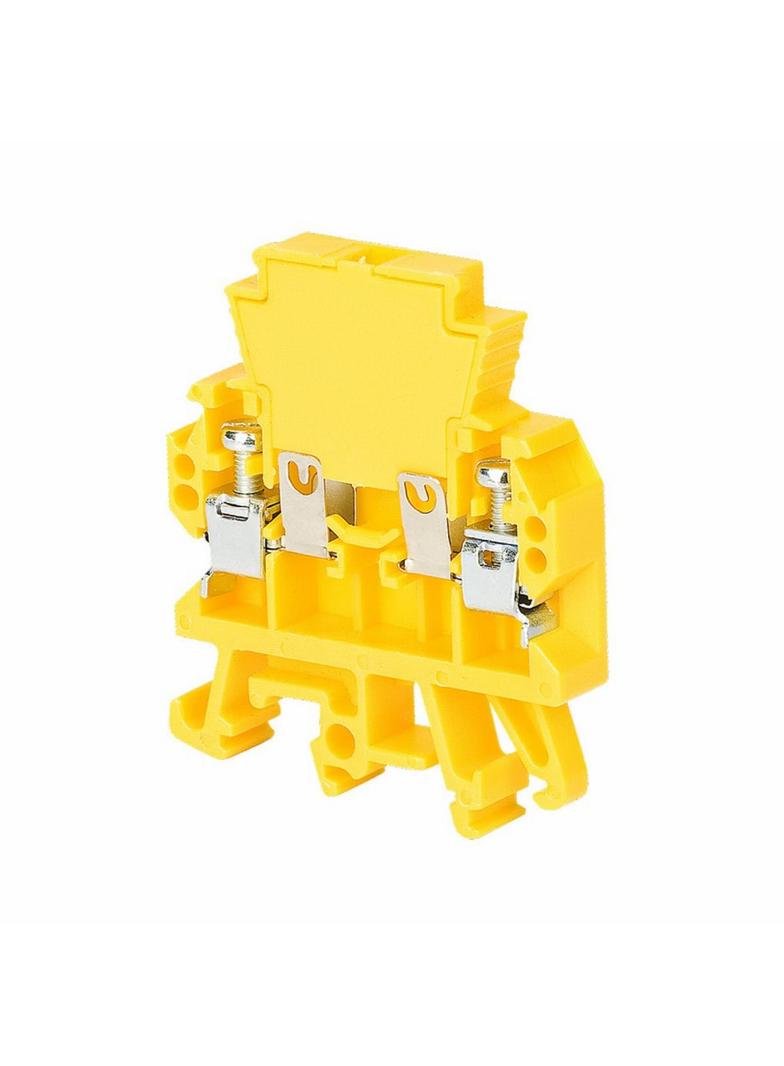

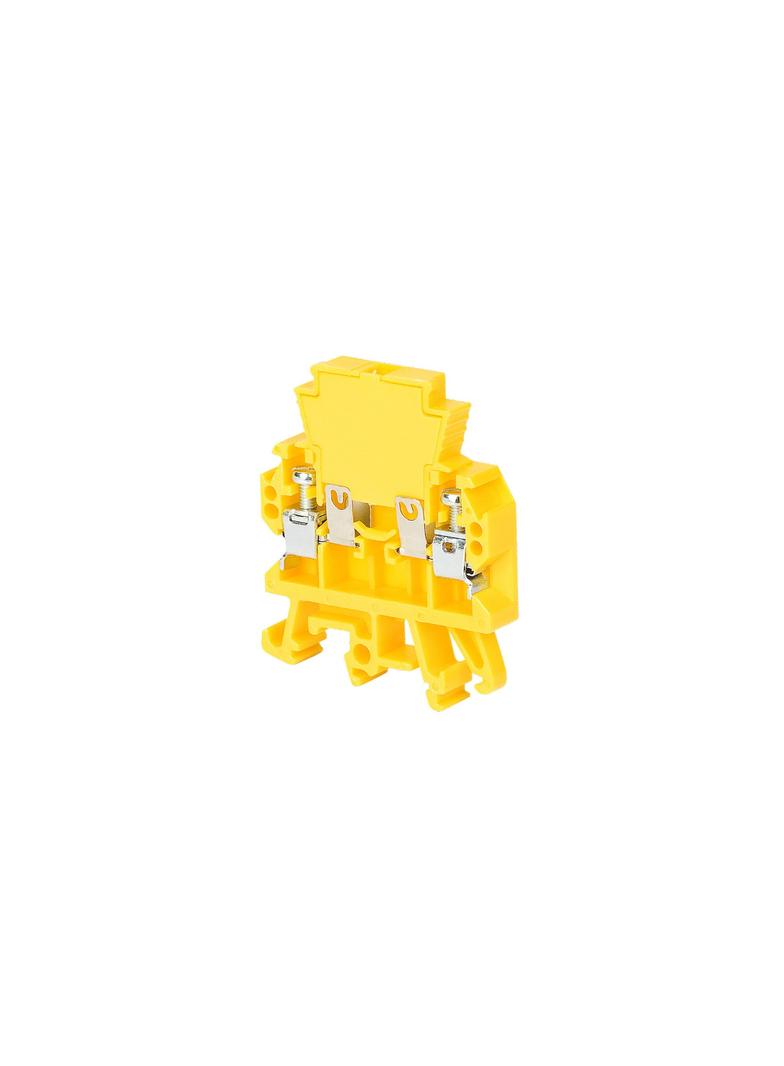

ZUG-G/BS1,12 V,DIODA ŻÓŁTA

Złączki jednotorowe ZUG-G/B, ZUG-G/BS1, ZUG-G/BS2, należą do grupy złączek o zastosowaniu specjalnym. Wyposażone w gniazdo do zamocowania wkładki topikowej o wymiarach fi5x20. Max. prąd zastosowanego bezpiecznika wynosi 6,3A. Max. napięcie robocze złączek wynosi 230 V.

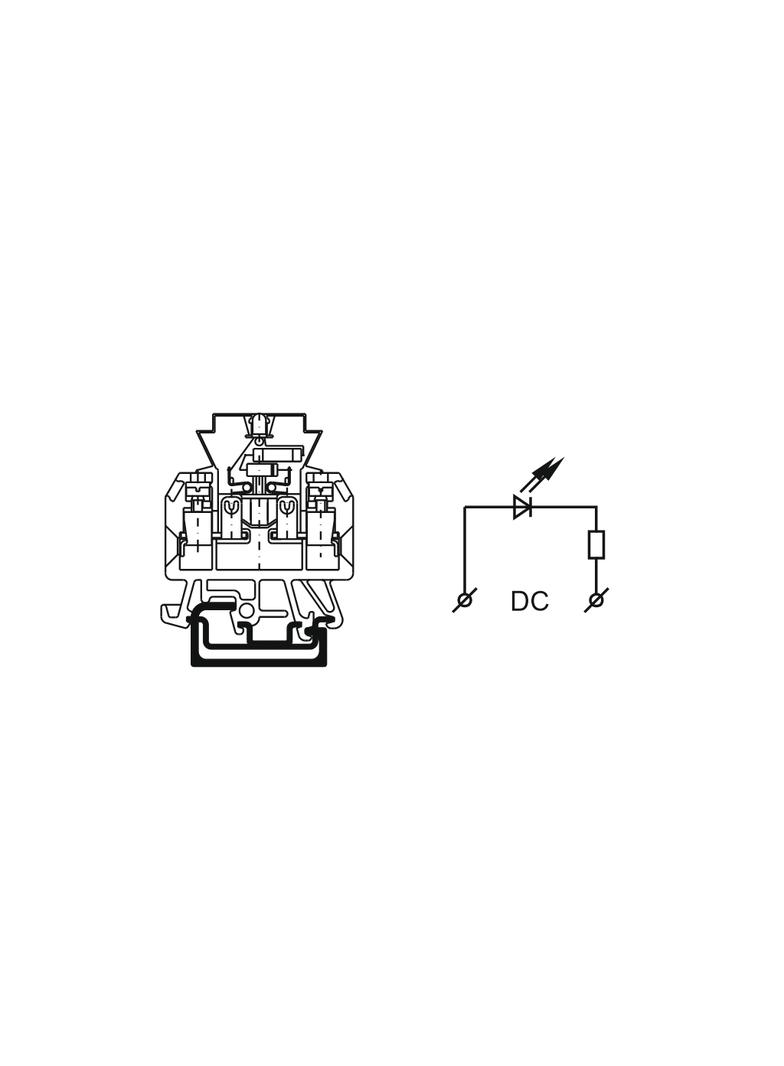

Odmiany: ZUG-G/BS1 (do pracy pod napięciem DC) oraz ZUG-G/BS2 (do pracy pod napięciem AC) wyposażone są w układ sygnalizujący przepalenie się bezpiecznika topikowego. Złączka bez ochrony przeciążeniowej w układach złożonych. Złączki przeznaczone są do przyłączania przewodów miedzianych: sztywnych i giętkich. Posiadają znak CE i spełniają wymagania nowej dyrektywy 2014/35/EC. Można je montować na szynach TS35, TS32, TS15. Sprzedawane są bez bezpiecznika.


DANE TECHNICZNE
Przekrój znamionowy: 4mm2
Przyłączalność znamionowa: drut/linka 0,5…4mm2
Napięcie znamionowe izolacji: 690V
Napięcie znamionowe udarowe wytrzymywane: 4kV
Napięcie robocze: DC: 6V; 12V; 24V; 48V; 60V
Prąd znamionowy wkładki topikowej / ciągły: 6,3A
Wymiary wkładki topikowej: 5×20
Znamionowa moc rozpraszana – układ złożony/oddznielny: 1,6W/1,6W
Moment skręcający dla zacisków: 0,5 Nm
Długość odizolowania: 8mm
Materiał: korpus,oprawa / szyna, uchwyt bezpiecznika / zaciski, normalia: poliamid / miedź (pokrycie Sn6), brąz (pokrycie Ni5) / stal (pokrycie Zn5)
Temperatura otoczenia: -25…+40°C
Norma: IEC 60947-7-1, IEC 60947-7-3
Masa: 15g
