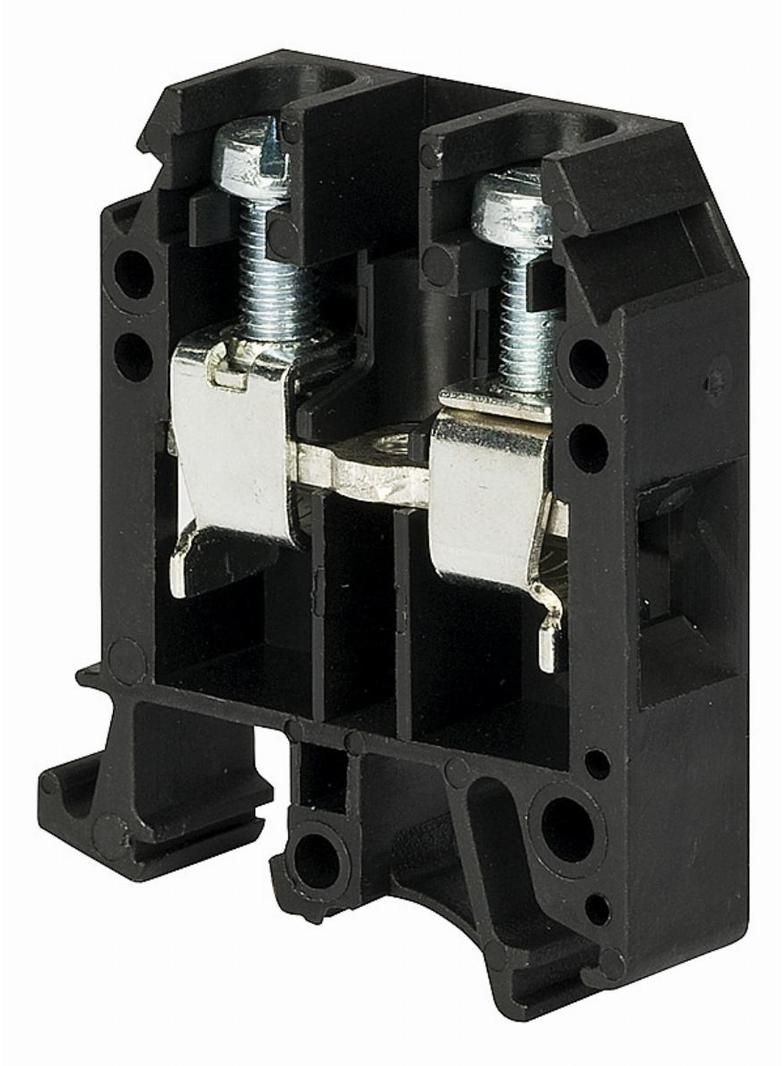

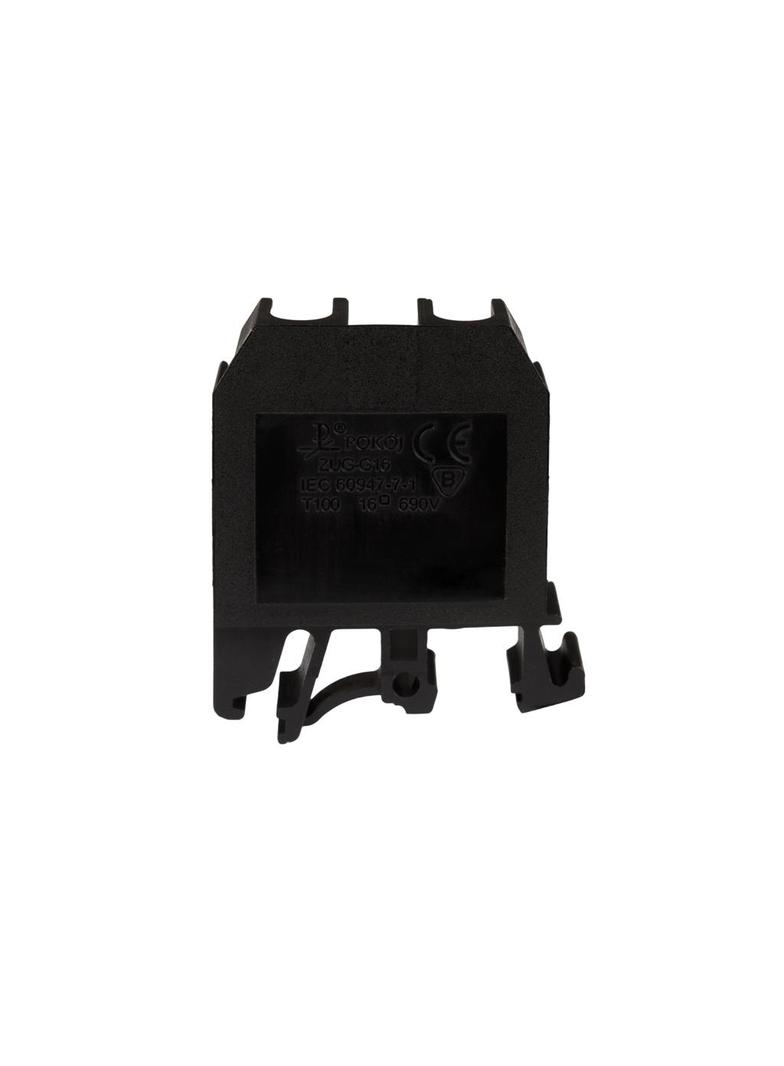

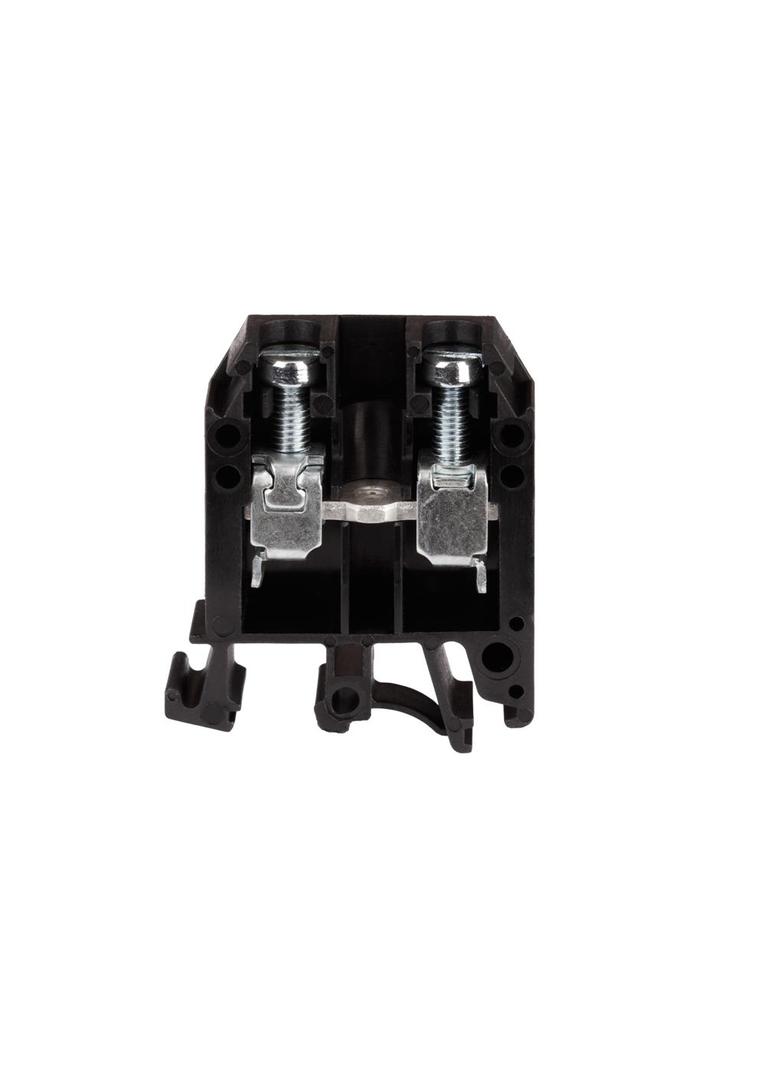

ZUG-G16 ZŁĄCZKA K.CZARNY
- ETIM
- EC000897
- Prąd znamionowy In
- 76A
- Przekrój przyłączanego przewodu wielożyłowego
- 1.5mm², 10mm²
- Przekrój przyłączanego przewodu jednodrutowego
- 1.5mm², 16mm²
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
- 1.5mm², 10mm²
Złączki ZUG-G® są stosowane głównie do łączenia w sposób pewny pod względem elektrycznym i mechanicznym przewodów elektroenergetycznych miedzianych w urządzeniach użytkowanych w warunkach wnętrzowych we wszystkich strefach klimatycznych.
DANE TECHNICZNE
Normy: IEC 60947-7-1
Przekrój znamionowy: 16mm2
Przyłączalność znamionowa: [drut] 1,5 – 16mm2 | [linka] 1,5 – 10mm2
Napięcie znamionowe izolacji: 690V
Napięcie znamionowe udarowe wytrzymywane: 6kV
Prąd znamionowy ciągły: 76A
Moment skręcający dla zacisków: 2,0Nm
Długość odizolowania: 12mm
Materiał izolacyjny: poliamid
Temperatura otoczenia: -25…+100 oC
Masa: 24g
OCHRONA ZNAKÓW TOWAROWYCH
Informujemy, że znak towarowy R.153912 ZUG-G®, jest znakiem chronionym w Urzędzie Patentowym Rzeczpospolitej Polskiej od 2000r.
Korzystanie z niego bez zgody uprawnionego, jego naśladownictwo lub wykorzystanie w sposób mogący wprowadzać odbiorców w błąd stanowi naruszenie przepisów prawa własności przemysłowej oraz może skutkować odpowiedzialnością prawną.
Dbamy o to, aby nasze oznaczenia były gwarancją jakości i rzetelności, dlatego prosimy o poszanowanie naszych praw do znaków towarowych.
