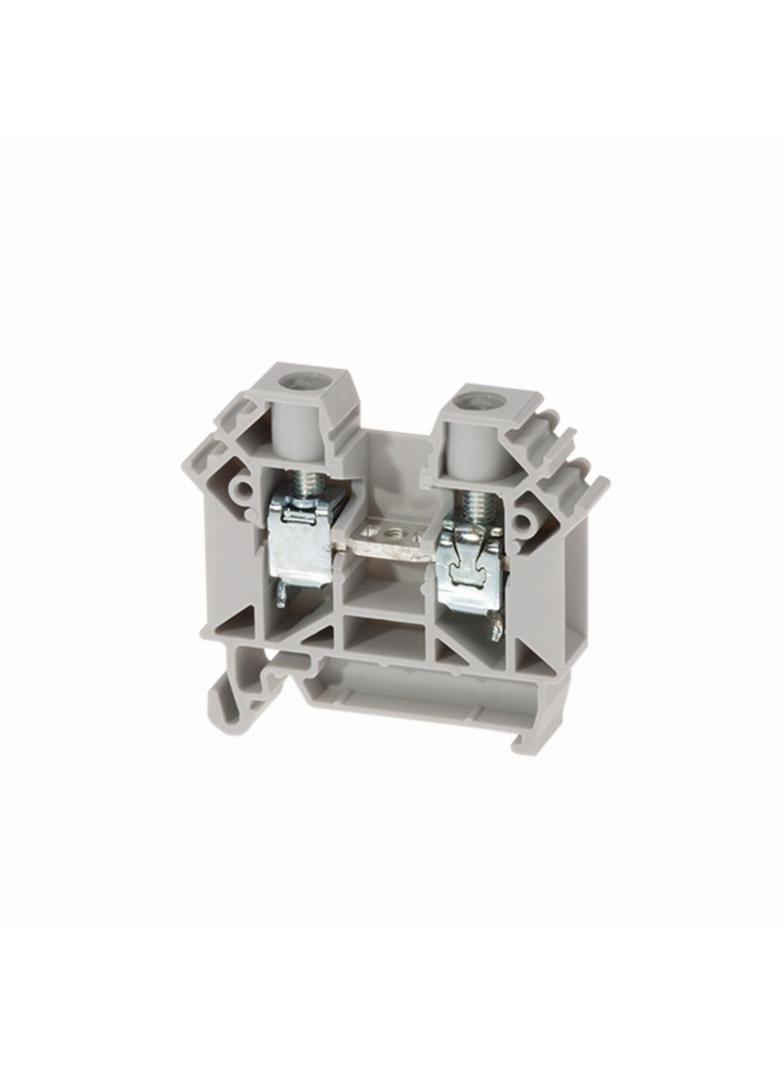

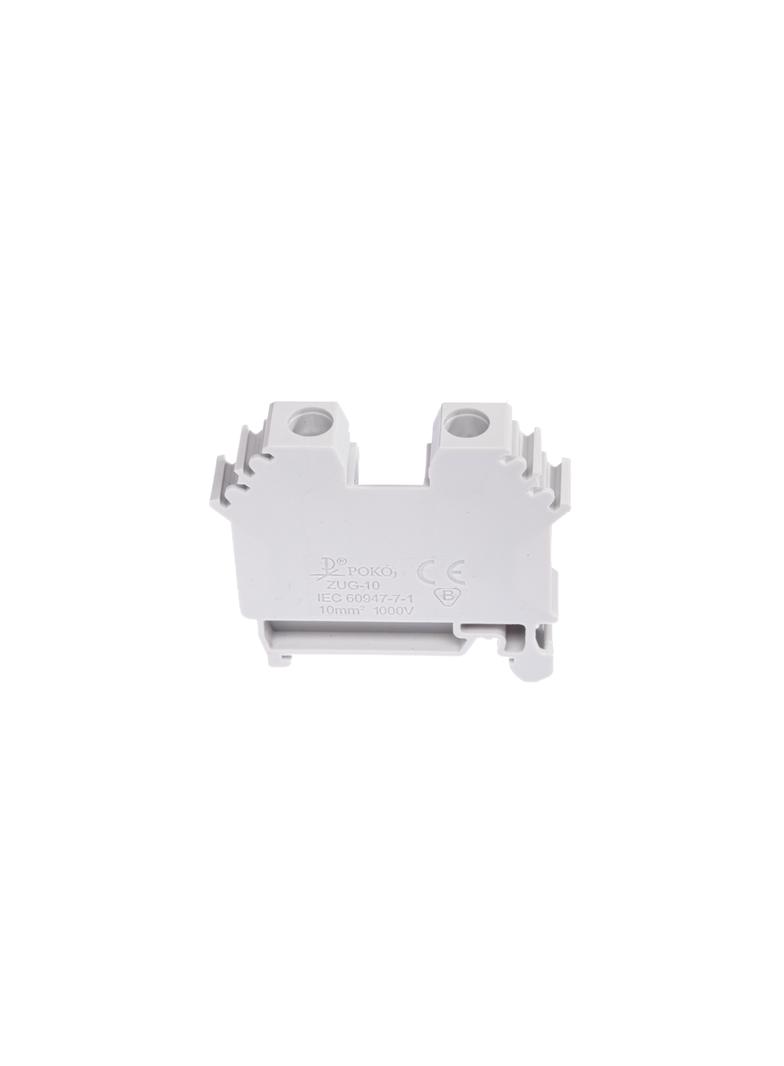

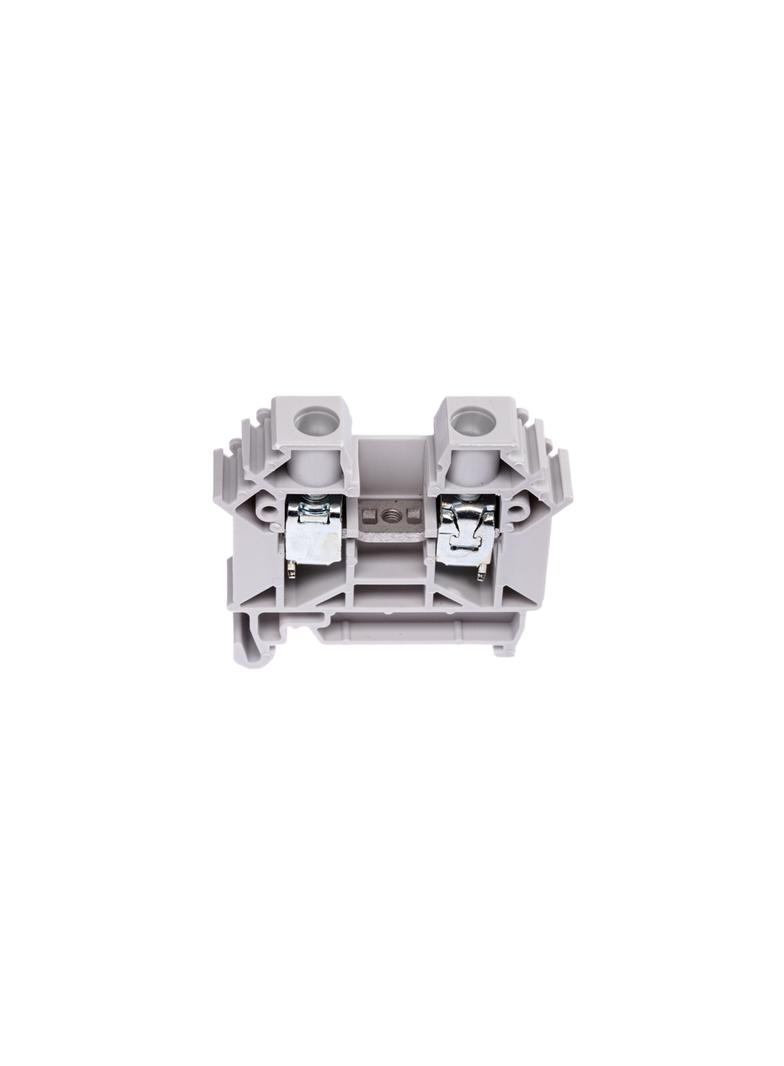

ZUG-10 ZŁĄCZKA K.SZARY

Złączki gwintowe ZUG przeznaczone są do łączenia przewodów miedzianych o żyłach sztywnych lub giętkich i przekrojach znamionowych w przedziale od 0,5 mm2 do 35 mm2.

Złączki te posiadają przy różnych grubościach identyczny obrys zewnętrzny. Dzięki temu wraz z akcesoriami mieszczą się pod maskownicą standardowych szafek rozdzielczych. W celu zwiększenia bezpieczeństwa złączki ZUG oraz ich
wyposażenie zostały wykonane z samogasnącego tworzywa w klasie palności V0, a ich konstrukcja wytrzymuje napięcie znamionowe izolacji do 1000V.

Korpus złączek zapewnia stabilne mocowanie na standardowej szynie TS35, a cztery gniazda na oznaczniki typu DK-Z5 lub DK-Z6 ułatwiają ich opis.

Cała linia złączek ZUG wraz z pełną gamą akcesoriów, to połączenie innowacyjnej konstrukcji, wysokiej jakości materiałów oraz bezpieczeństwa potwierdzonego certyfikatami na znak i CENorma: IEC 60947-7-1
DANE TECHNICZNE

Norma: IEC 60947-7-1 Przekrój znamionowy: 10mm2 Przyłączalność znamionowa: drut 0,5 – 16mm2 | linka 0,5 – 10mm2 Napięcie znamionowe izolacji: 1000V Napięcie znamionowe udarowe wytrzymywane: 8kV Prąd znamionowy ciągły: 57A Moment skręcający dla zacisków: 1,2Nm Długość odizolowania: 8mm Materiał izolacyjny: poliamid V0 Temperatura otoczenia: -25…+125oC Masa: 17g
