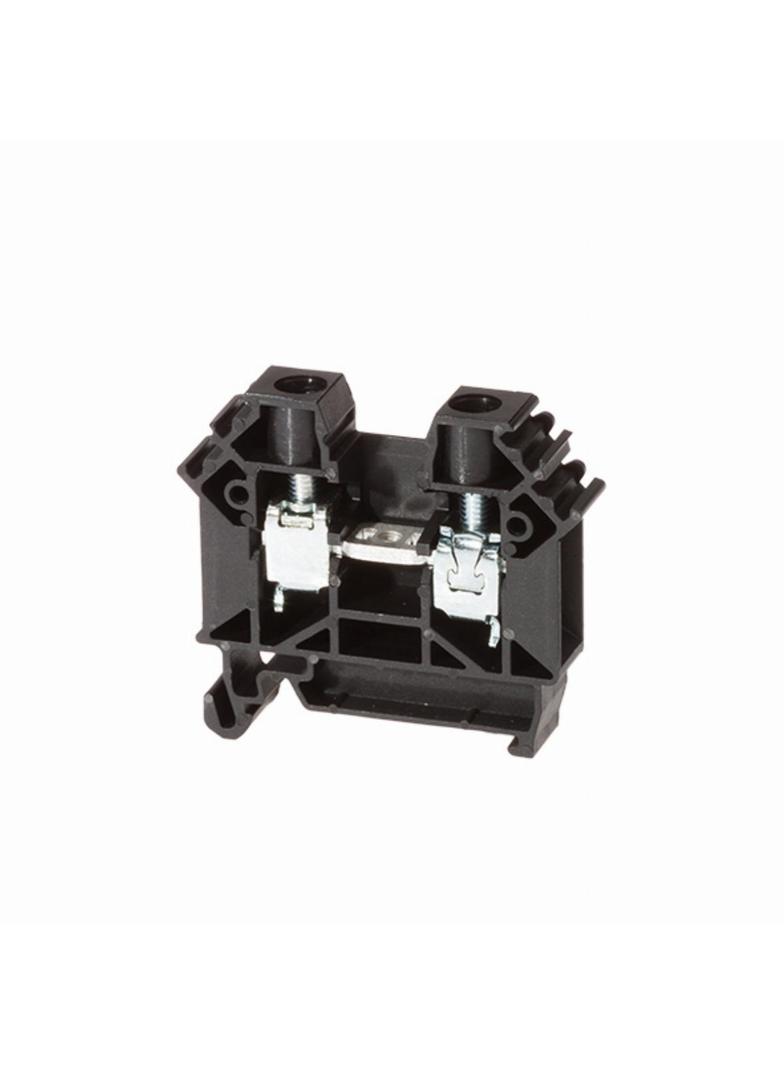

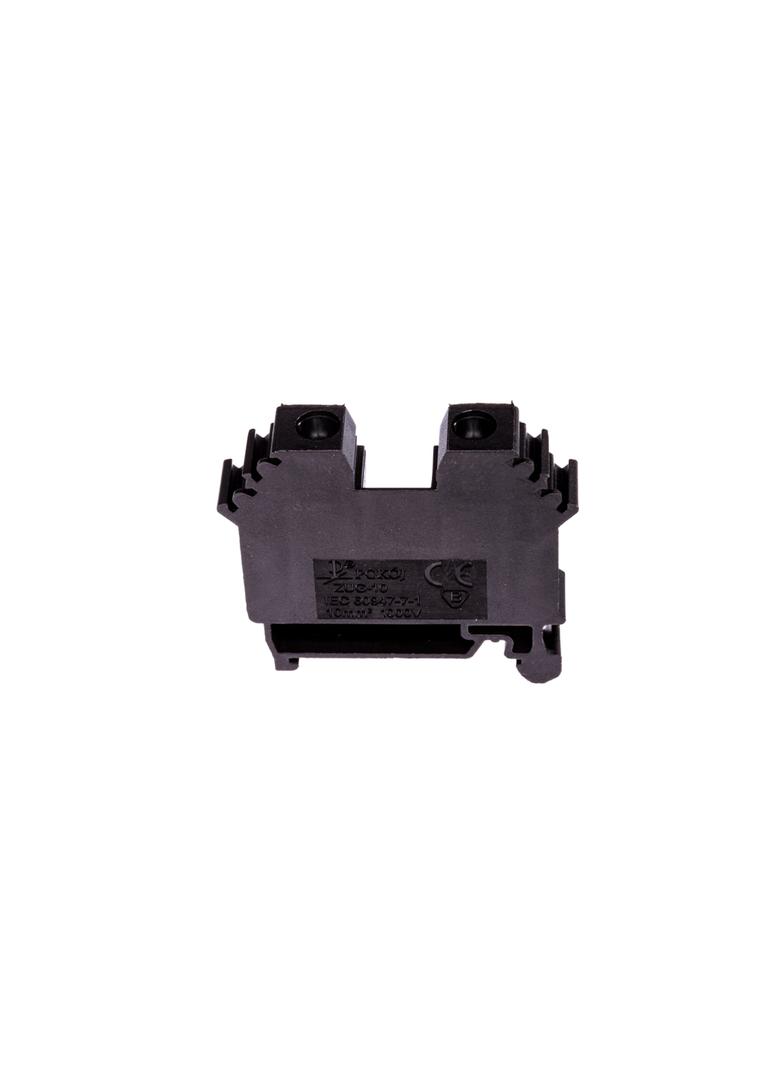

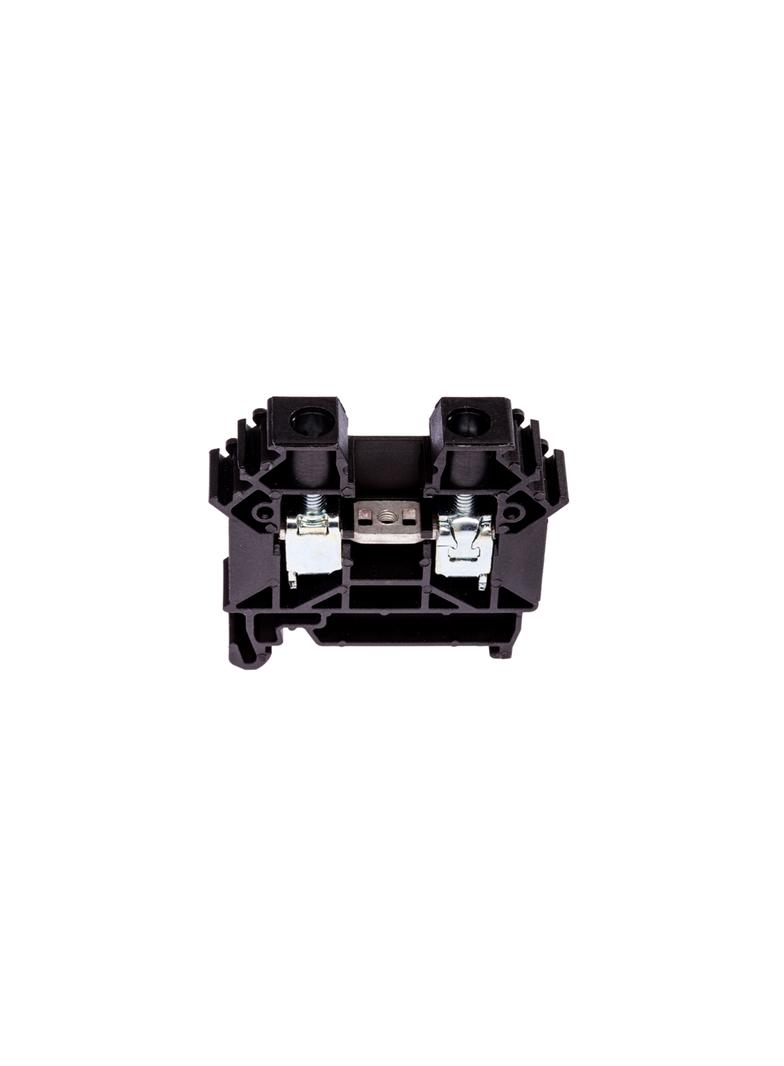

ZUG-10 ZŁĄCZKA K.CZARNY

Złączki gwintowe ZUG® przeznaczone są do łączenia przewodów miedzianych o żyłach sztywnych lub giętkich i przekrojach znamionowych w przedziale od 0,5 mm2 do 35 mm2.


Złączki te posiadają przy różnych grubościach identyczny obrys zewnętrzny. Dzięki temu wraz z akcesoriami mieszczą się pod maskownicą standardowych szafek rozdzielczych. W celu zwiększenia bezpieczeństwa złączki ZUG® oraz ich
wyposażenie zostały wykonane z samogasnącego tworzywa w klasie palności V0, a ich konstrukcja wytrzymuje napięcie znamionowe izolacji do 1000V.


Korpus złączek zapewnia stabilne mocowanie na standardowej szynie TS35, a cztery gniazda na oznaczniki typu DK-Z5 lub DK-Z6 ułatwiają ich opis.


Cała linia złączek ZUG® wraz z pełną gamą akcesoriów, to połączenie innowacyjnej konstrukcji, wysokiej jakości materiałów oraz bezpieczeństwa potwierdzonego certyfikatami na znak i CENorma: IEC 60947-7-1


DANE TECHNICZNE
Norma: IEC 60947-7-1
Przekrój znamionowy: 10mm2
Przyłączalność znamionowa: drut 0,5 – 16mm2 | linka 0,5 – 10mm2
Napięcie znamionowe izolacji: 1000V
Napięcie znamionowe udarowe wytrzymywane: 8kV
Prąd znamionowy ciągły: 57A
Moment skręcający dla zacisków: 1,2Nm
Długość odizolowania: 8mm
Materiał izolacyjny: poliamid V0
Temperatura otoczenia: -25…+125oC
Masa: 17g
