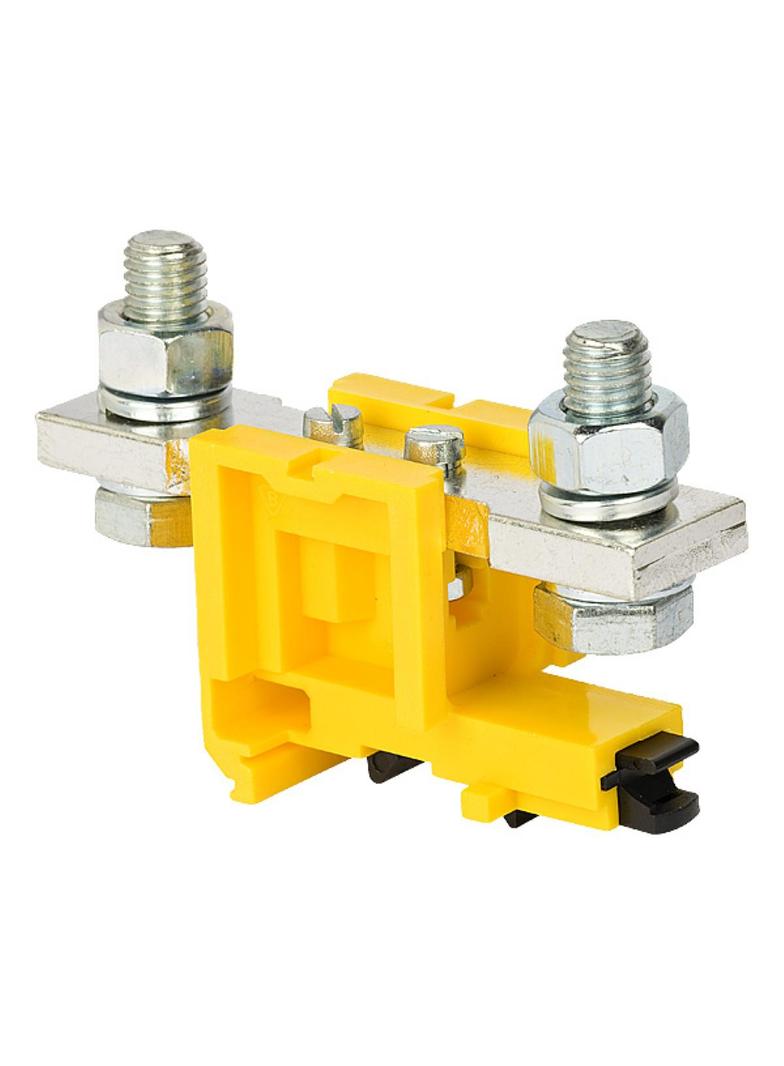

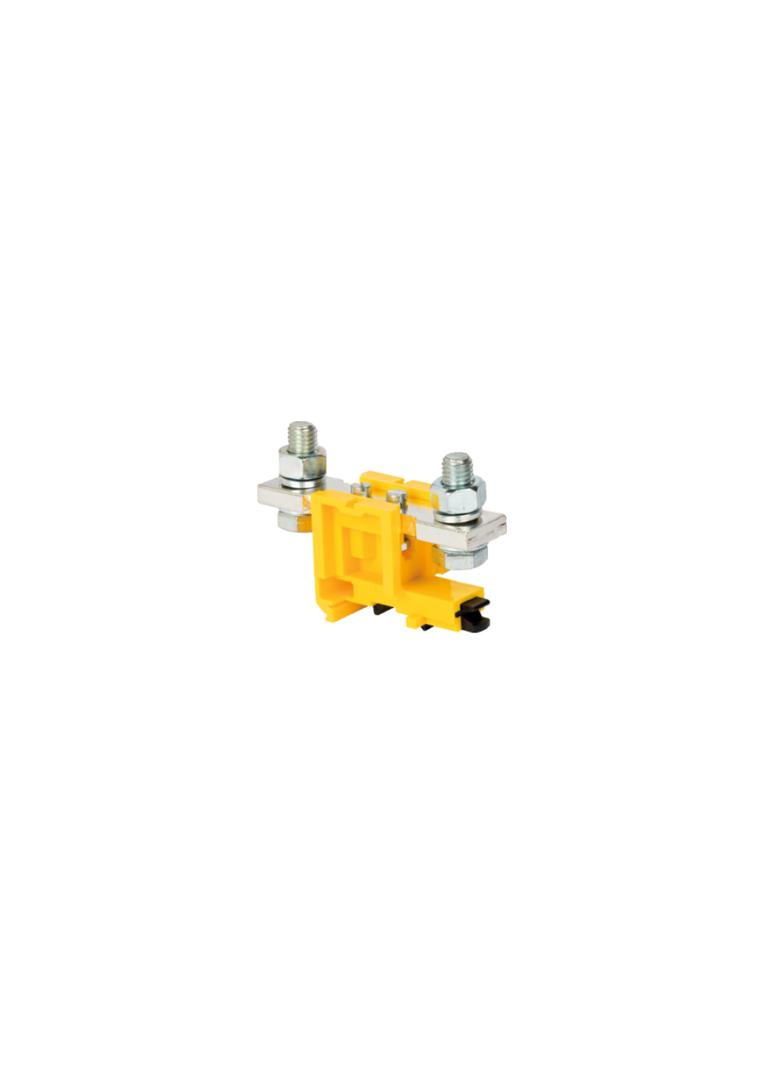

ZPKAK 150 ZŁĄCZKA
- ETIM
- EC000897
- Prąd znamionowy In
- 309A
- Przekrój przyłączanego przewodu wielożyłowego
- 0mm², 150mm²
- Przekrój przyłączanego przewodu jednodrutowego
- 0mm², 150mm²
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
- 0mm², 150mm²
Łączenie żył przewodów o dużych przekrojach (do 150mm2) wykonuje się złączkami typu ZP, mocowanymi zatrzaskowo na profilowanej listwie montażowej typu TS32 lub TS35.
Złączki ZP ze względu na rodzaj stosowanych zacisków dzielimy na:
– zaciski do gołej żyły przewodu (G-G),
– zaciski do żył z końcówką kablową (K-K),
– zaciski dwóch w/w rodzajów (G-K).
DANE TECHNICZNE
Przekrój znamionowy: 150mm2
Przyłączalność znamionowa: drut / linka: zależy od końcówki kablowej
Napięcie znamionowe izolacji: 690V
Napięcie znamionowe udarowe wytrzymywane: 4kV
Prąd znamionowy ciągły: 309A
Moment skręcający dla zacisków: 14Nm
Długość odizolowania: zależy od końcówki kablowej

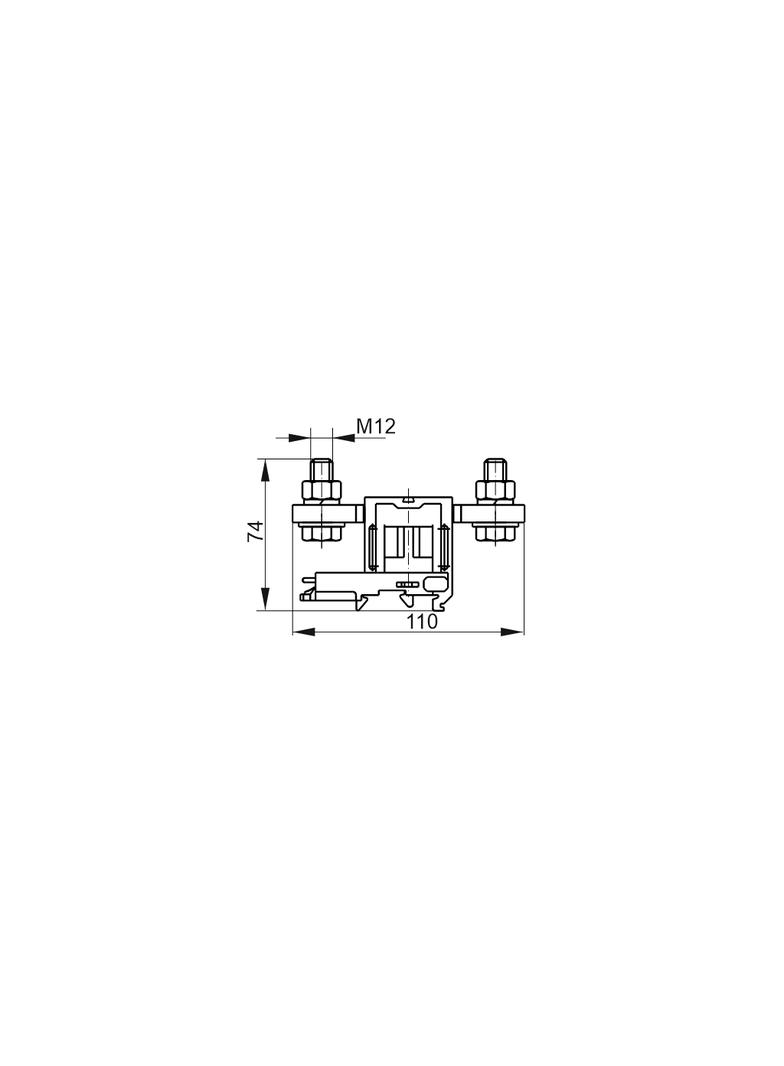

Szerokość: 38,5mm
Materiał izolacyjny: poliamid
Temperatura otoczenia: -25…+100°C
Norma: IEC 60947-7-1
Masa: 304g
