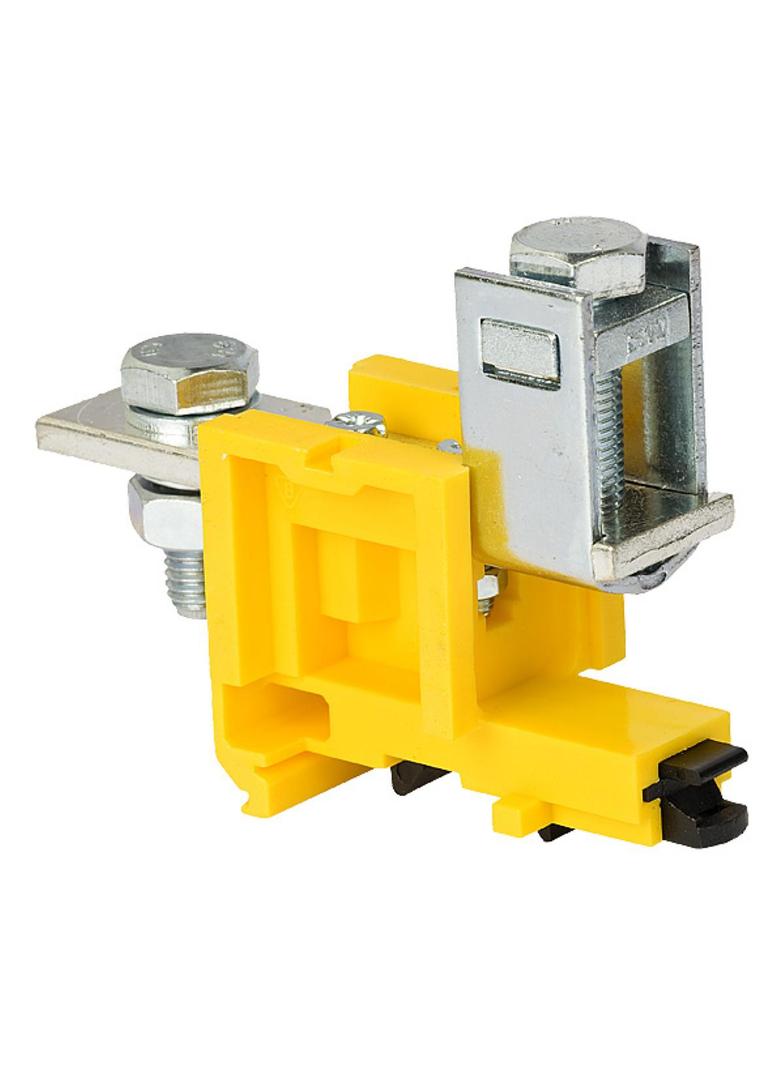

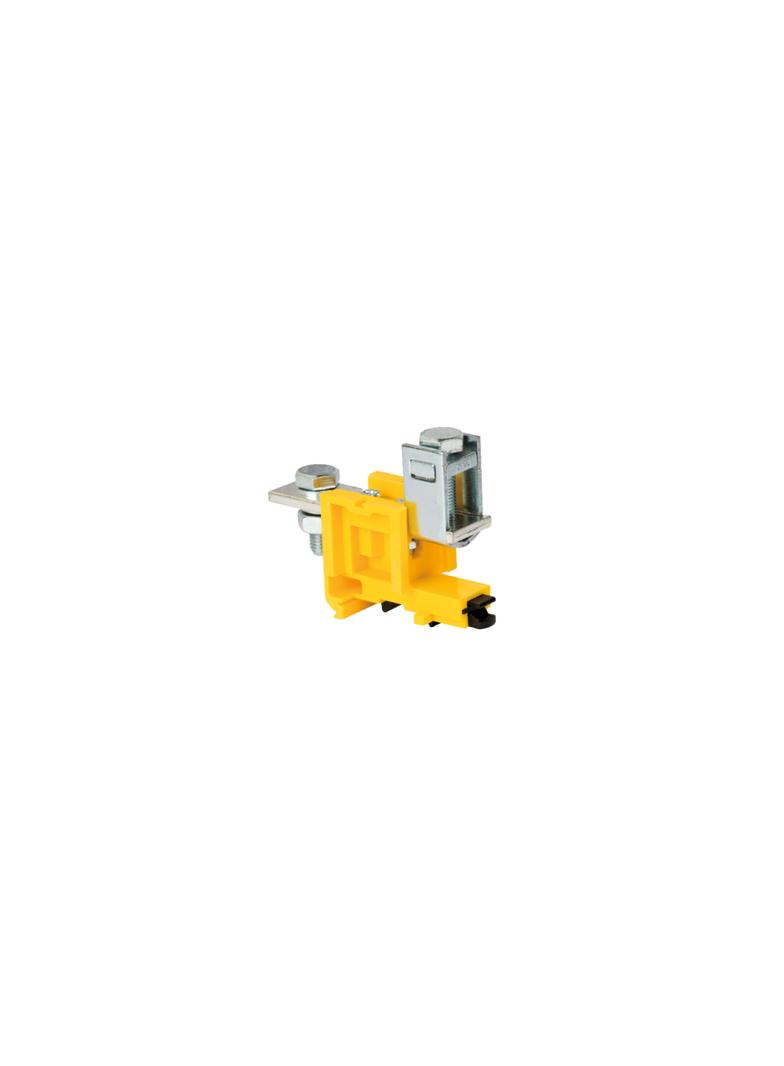

ZPGAK 120 ZŁĄCZKA K.ŻÓŁTY
- ETIM
- EC000897
- Prąd znamionowy In
- 269A
- Przekrój przyłączanego przewodu wielożyłowego
- 16mm², 95mm²
- Przekrój przyłączanego przewodu jednodrutowego
- 16mm², 120mm²
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
- 16mm², 95mm²
Łączenie żył przewodów o dużych przekrojach (do 150mm2) wykonuje się złączkami typu ZP, mocowanymi zatrzaskowo na profilowanej listwie montażowej typu TS32 lub TS35.
Złączki ZP ze względu na rodzaj stosowanych zacisków dzielimy na:
– zaciski do gołej żyły przewodu (G-G),
– zaciski do żył z końcówką kablową (K-K),
– zaciski dwóch w/w rodzajów (G-K).
DANE TECHNICZNE
Przekrój znamionowy: 120mm2
Przyłączalność znamionowa: drut / linka: 16…120 /
16…95 mm2
Napięcie znamionowe izolacji: 690V
Napięcie znamionowe udarowe wytrzymywane: 4kV
Prąd znamionowy ciągły: 269A
Moment skręcający dla zacisków: 10Nm
Długość odizolowania: 24mm
Szerokość: 38,5mm
Materiał izolacyjny: poliamid
Temperatura otoczenia: -25…+100°C
Norma: IEC 60947-7-1
Masa: 285g
