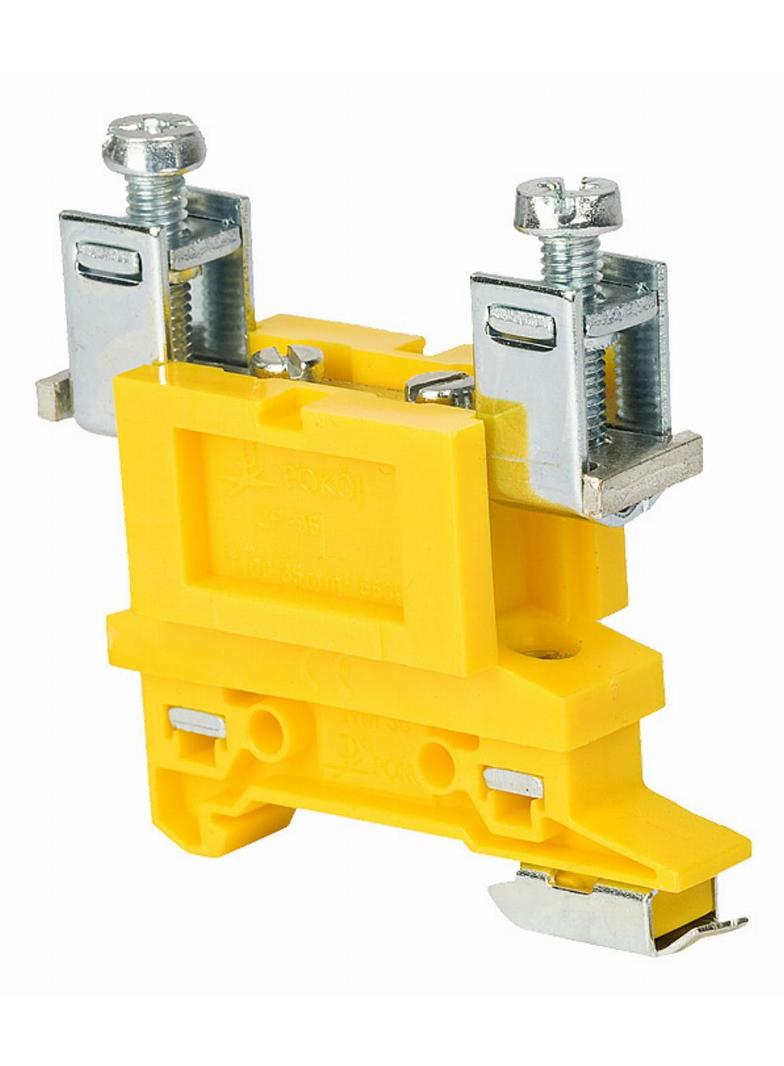

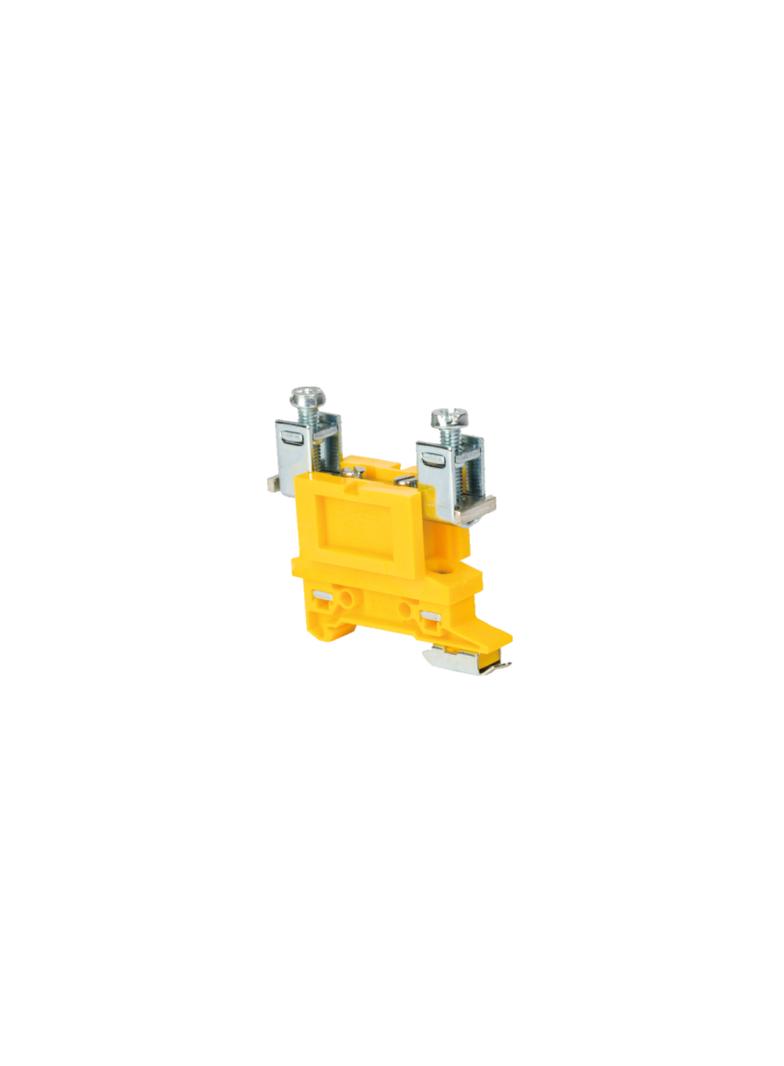

ZPGAG35/TS35 K.ŻÓŁTY

Łączenie żył przewodów o dużych przekrojach (do 150mm2) wykonuje się złączkami typu ZP, mocowanymi zatrzaskowo na profilowanej listwie montażowej typu TS32 lub TS35.

Złączki ZP ze względu na rodzaj stosowanych zacisków dzielimy na:
– zaciski do gołej żyły przewodu (G-G),
– zaciski do żył z końcówką kablową (K-K),
– zaciski dwóch w/w rodzajów (G-K).
DANE TECHNICZNE

Przekrój znamionowy: 35mm2 Przyłączalność znamionowa: drut / linka: 10…35 / 6…25 mm2 Napięcie znamionowe izolacji: 690V Napięcie znamionowe udarowe wytrzymywane: 8kV Prąd znamionowy ciągły: 125A Moment skręcający dla zacisków: 2,5Nm Długość odizolowania: 16mm Szerokość: 26mm Materiał izolacyjny: poliamid Temperatura otoczenia: -25…+100°C Norma: IEC 60947-7-1 Masa: 86g
