Złącze kablowe licznikowe ZL3F+Z SPL-0 Elektro-Spark / Jakmet – skrzynka licznikowa ZK SPL ZL, IP44, 32A
Krótki opis
ZL3F+Z SPL-0 to kompletne złącze kablowo-licznikowe przeznaczone do pracy w sieciach elektroenergetycznych nN 0,4 kV. Obudowa lakierowana, odporna na promieniowanie UV i warunki zewnętrzne, wyposażona w przedział licznikowy, listwy zaciskowe zasilania i odpływu oraz osłony transparentne. Produkt przeznaczony do montażu instalacji z układem pomiarowym dla zasilania trójfazowego.

Opis produktu

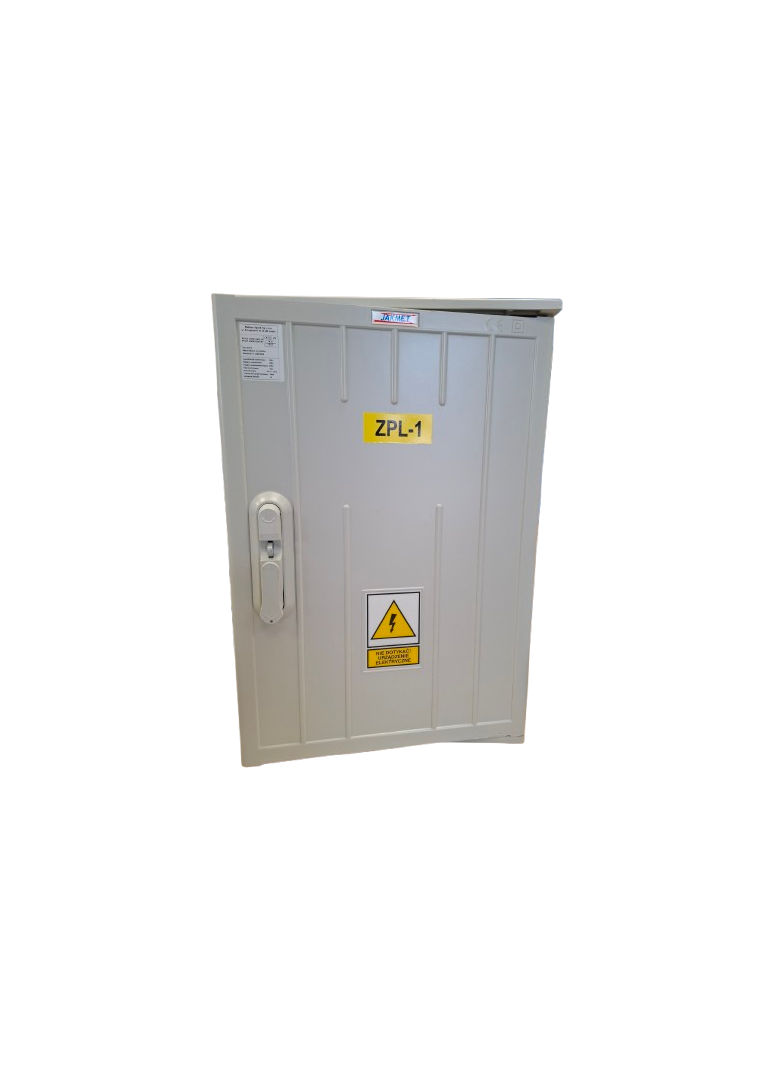

Złącze kablowe licznikowe ZL3F+Z SPL-0 marki Elektro-Spark / Jakmet to gotowa skrzynka licznikowa stosowana w instalacjach niskiego napięcia. Konstrukcja oparta jest na obudowie lakierowanej lakierem odpornym na promieniowanie UV oraz zabezpieczającym przed zjawiskiem abrazyjnym i degradacją powierzchni. Skrzynka posiada wydzielone miejsce na aparaturę licznikową oraz osobne tory zaciskowe opisane jako ZASILANIE i ODPŁYW. Wnętrze wyposażone jest w osłony transparentne, listwy zaciskowe oraz szyny montażowe pod aparaturę modułową. Drzwi zamykane są mechanicznie, z oznaczeniem ostrzegawczym „Nie dotykać! Urządzenie elektryczne”. Produkt spełnia wymagania norm dla rozdzielnic i sterownic niskonapięciowych oraz zestawów do dystrybucji mocy w sieciach publicznych. Najważniejsze parametry

• Numer katalogowy / typ: ZL3F+Z SPL-0
• Typ z tabliczki znamionowej: ZL3F+Z
• Producent: Elektro-Spark Sp. z o.o. / obudowa Jakmet
• Zastosowanie: złącze kablowe i rozdzielnica licznikowa nN 0,4 kV
• Napięcie znamionowe: 500 V
• Napięcie znamionowe izolacji: 690 V
• Prąd znamionowy: 32 A
• Częstotliwość znamionowa: 50 Hz
• Znamionowy prąd szczytowy: 44 kA
• Stopień ochrony: IP44
• Odporność mechaniczna: IK10
• Zakres temperatury pracy: od -30°C do +55°C
• Kategoria palności: V0
• Klasa ochronności obudowy: II
• Odporność UV: tak
• Kolor obudowy: jasnoszary / szary
• Deklaracja zgodności: nr 1028/2026
• Data produkcji: 21.04.2026

Normy i zgodność

• PN-EN 61439-1:2021-10 – Rozdzielnice i sterownice niskonapięciowe, postanowienia ogólne
• PN-EN 61439-5:2015-02 – Rozdzielnice i sterownice niskonapięciowe, zestawy do dystrybucji mocy w sieciach publicznych
• Oznaczenie CE
• Deklaracja zgodności producenta

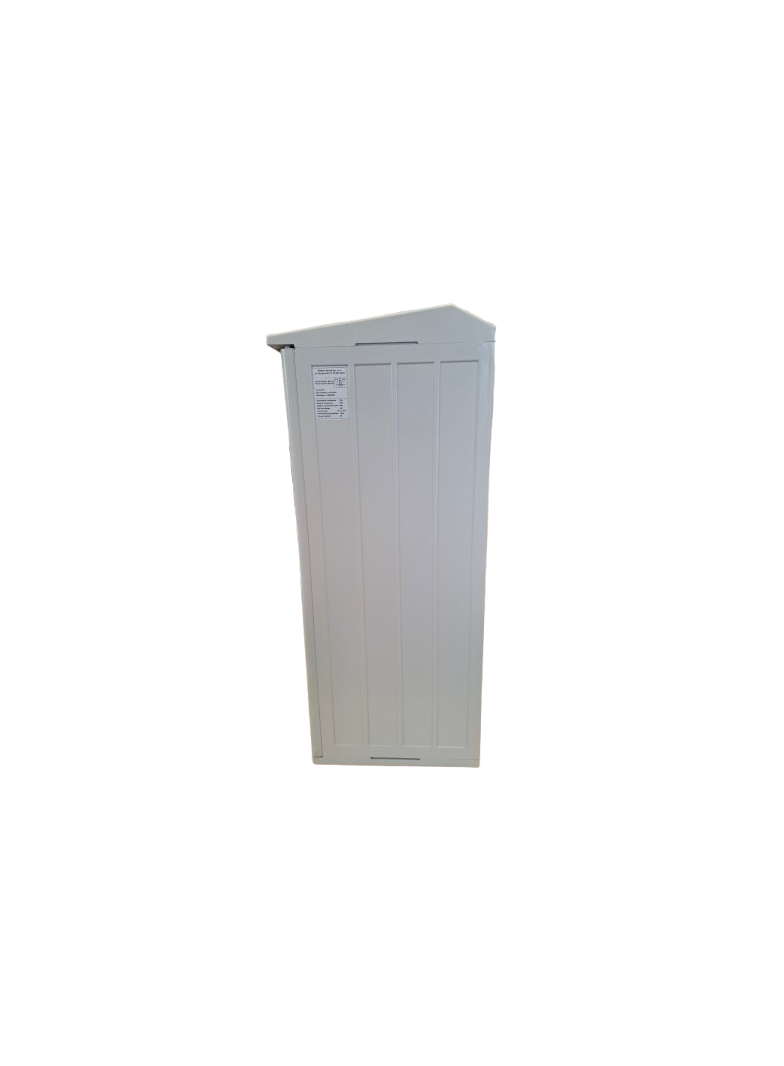

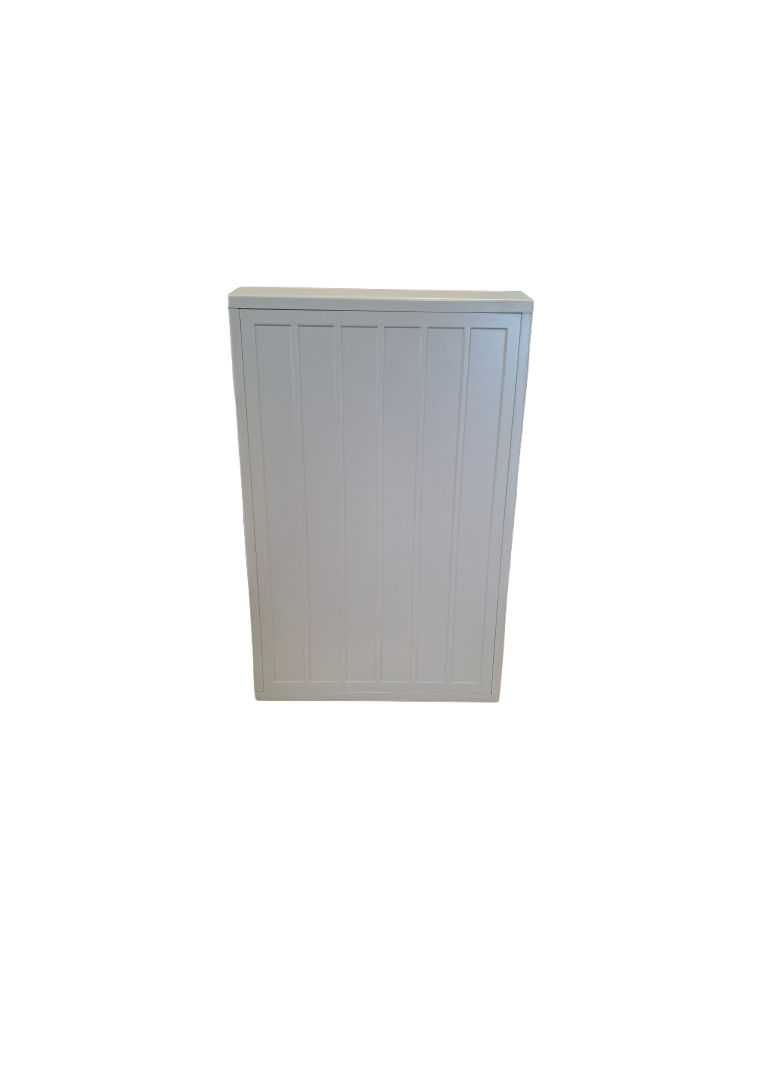

Wyposażenie widoczne na zdjęciach

• obudowa licznikowa z drzwiami i zamknięciem,
• miejsce pod licznik / aparaturę pomiarową,
• listwa zaciskowa „ZASILANIE”,
• listwa zaciskowa „ODPŁYW”,
• transparentne osłony dolnych przedziałów zaciskowych,
• szyny montażowe pod aparaturę modułową,
• oznaczenia ostrzegawcze i opisowe,
• dokumentacja / deklaracja zgodności.

Wymiary orientacyjne ze zdjęć

• Szerokość: ok. 44 cm
• Głębokość: ok. 29–30 cm
• Wysokość: ok. 62 cm

Zastosowanie

• przyłącza energetyczne niskiego napięcia,
• złącza kablowo-pomiarowe,
• instalacje licznikowe 3-fazowe,
• zasilanie obiektów mieszkalnych, usługowych i technicznych,
• montaż w warunkach zewnętrznych zgodnie z wymaganiami operatora sieci.
