ETI-POLAM

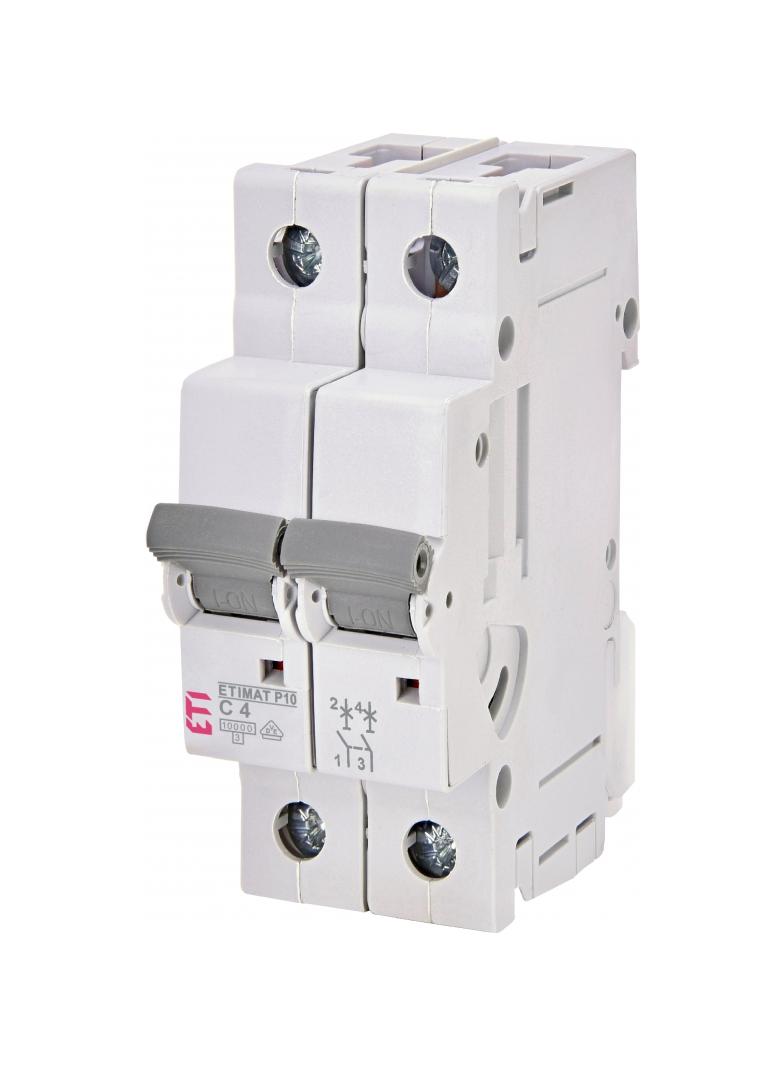

Wyłącznik nadprądowy MAT P10 2P C4A 270421105 ETI
- ETIM
- EC000042
- Klasa ograniczenia energii
- 3
- Waga
- 0.24
- Głębokość
- 0.0745
- Długość
- 0.0901
87,99 zł brutto / 1 szt
24h
Magazyn: 0 szt
20 dni
Producent: 8 szt
Niezawodne i sprawdzone wyłączniki nadprądowe ETIMAT P10
Wyłączniki nadprądowe ETIMAT P10 stosowane są jako zabezpieczenia instalacji elektrycznych w obiektach mieszkalnych, użyteczności publicznej oraz przemysłowych. Zapewniają pewną ochronę przed zwarciami i przeciążeniami w zabezpieczanych obwodach elektrycznych.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
270421105
Typ produktu określony przez producenta.
ETIMAT P10 2p C4
Wyłączniki nadprądowe są stosowane jako zabezpieczenia instalacji elektrycznych w obiektach mieszkalnych, użyteczności publicznej oraz przemysłowych.
wyłącznik nadprądowy
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
4
Wyłączniki nadprądowe powinny mieć taką charakterystykę działania, aby zapewniały odpowiednie zabezpieczenie
obwodu, nie powodując przedwczesnego lub opóźnionego zadziałania.
Znormalizowane zakresy zadziałania bezzwłocznego:
- Typ B (Powyżej 3 In do 5 In włącznie)
- Typ C (Powyżej 5 In do 10 In włącznie)
- Typ D (Powyżej 10 In do 20 In włącznie)
- Typ K (Powyżej 8 In do 12 In włącznie)
- Typ Z (Powyżej 2 In do 3 In włącznie)
Znormalizowane zakresy zadziałania bezzwłocznego:
- Typ B (Powyżej 3 In do 5 In włącznie)
- Typ C (Powyżej 5 In do 10 In włącznie)
- Typ D (Powyżej 10 In do 20 In włącznie)
- Typ K (Powyżej 8 In do 12 In włącznie)
- Typ Z (Powyżej 2 In do 3 In włącznie)
C
Wersja wykonania danego łącznika modułowego: jedno-, dwu-. trój- i czterobiegunowe.
2
Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.
10
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
230/400
Napięcie znamionowe prądu stałego DC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
60
Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.
50/60
Wartość szczytowa udaru napięciowego o określonym kształcie i biegunowości, który aparat elektryczny jest w stanie wytrzymać bez uszkodzenia w określonych warunkach probierczych, do której się odnoszą wartości odstępów izolacyjnych.
6
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP20
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-25 do +55
Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.
>3
Wielkość zacisku przyłączeniowego łącznika umożliwiająca przyłączenie przewodu o odpowiednim przekroju poprzecznym, wyrażonym w mm2.
1 – 25
Określenie pozycji w jakej aparat może pracować np. poziomo, pionowo, od góry, na boku.
dowolna
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN- EN 60898,
PN-IEC 60947-2
PN-IEC 60947-2
Wyłącznik nadprądowy, MCB (ang. miniature circuit breaker)
MCB

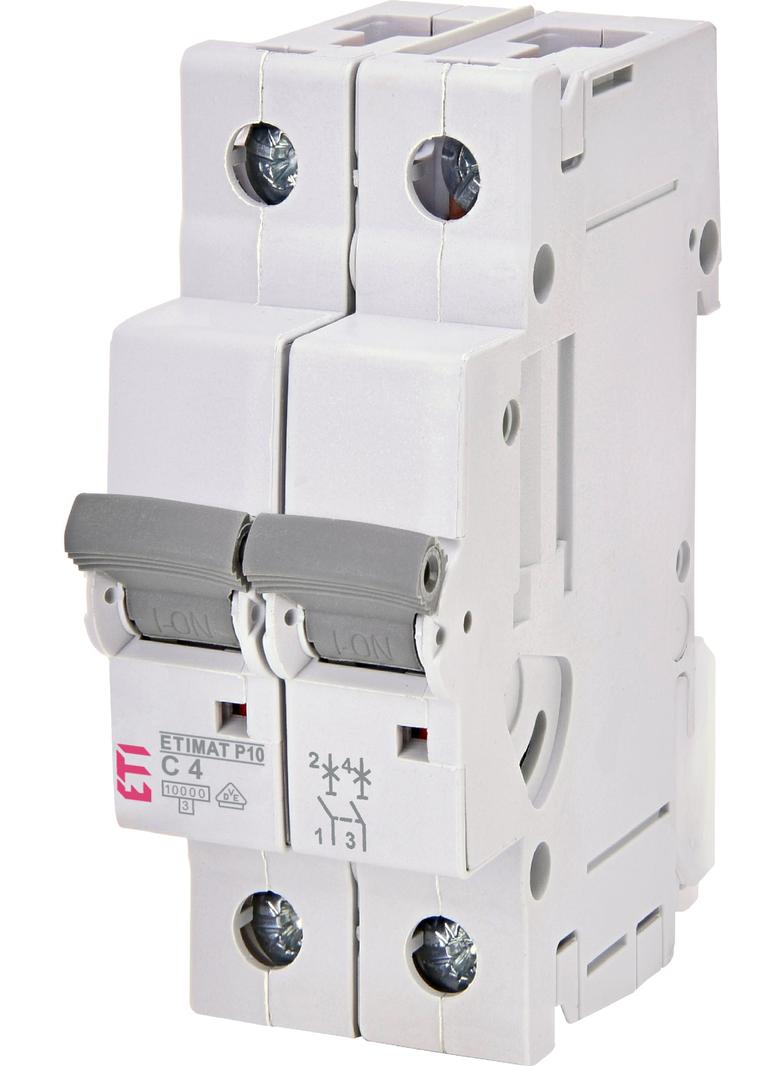

Zdjęcie produktu
Zalety produktu
- Wyzwalacz zwarciowy składa się z cewki elektromagnetycznej z wbudowanym bimetalicznym dyskiem wysokiej jakości i precyzji wykonania. Dzięki innowacyjnemu rozwiązaniu wyzwalacza elektromagnetycznego, wyłącznik cechuje wysoka dokładność działania i zwiększony zakres temperatury jego pracy.
- Możliwość instalacji styków pomocniczych/sygnalizacyjnych. Z wyłącznikami 2, 3 i 4-biegunowymi można stosować do 3 bloków styków pomocniczych PS/SS .
- Możliwość zamontowania wyzwalacza wzrostowego (DA ETIMAT P10).
- Możliwość podwójnego przyłączenia szyny izolacyjnej – góra i dół.
- Wskaźnik położenia styków torów głównych widoczny w okienku na obudowie.
- Oznaczenie “ON/OFF” na dźwigni załączającej.
- Możliwość plombowania dźwigni w pozycji ON/OFF, lub blokowania dźwigni za pomocą elementu blokującego (Locking device ETIMAT P10).
- Każdy wyłącznik oznaczony kodem EAN. Znakowanie naniesione laserowo.
- Nowoczesna metoda montażu na szynie TH35 i łatwa wymiana.
- Skuteczne zabezpieczenie przed dotykiem części pod napięciem.
ETIMAT P – nowa seria MCB
Odkryj nową serię wyłączników nadprądowych ETIMAT P o doskonałych parametrach i precyzyjnej trwałości, które sprawiają, że ETIMAT P jest jednym z najbardziej wydajnych wyłączników nadprądowych na rynku i najbezpieczniejszym wyborem.
Rysunek wymiarowy
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
