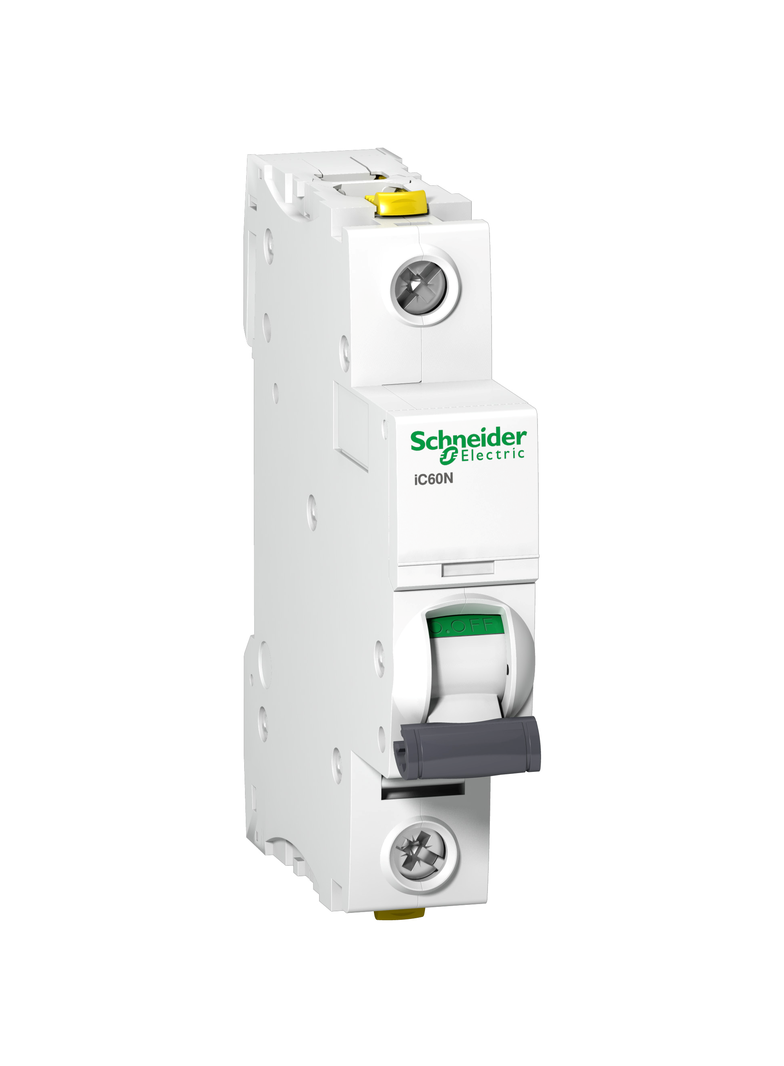

Wyłącznik nadprądowy serii iC60N, o numerze A9F04110, iC60N-C10-1, 1-biegunowy (jednobiegunowy), 10A, charakterystyka C, wytrzymałość zwarciowa 6kA, z apewnia ochronę przed zwarciami i przeciążeniami. enterMożliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach. Optyczny wskaźnik Visi-Trip wyzwol enia elektrycznego, biało-czerwony. Możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej. Zdjemowanie z szyny DIN bez użycia narzędzi. Jego klasa ograniczenia 3 (zgodnie z normą EN/IEC60898-1) poprawia koszt ochrony obwodu odpływowego. Unikalny wskaźnik Visitrip skraca czas interwencji, pokazując uszkodzony obwód.
Numer katalogowy:
A9F04110
Klasa ograniczenia energii:
3
Punkty elektroklub:
1
ETIM:
EC000042
Przekrój przyłączanego przewodu jednodrutowego:
1mm² - 25mm²
Przekrój przyłączanego przewodu wielożyłowego:
1mm² - 16mm²
Temperatura otoczenia w warunkach pracy:
-35°C - 70°C
Stopień ochrony (IP):
IP20
Głębokość wbudowania:
44.5mm
Szerokość wyrażona liczbą modułów:
1
Możliwość dodatkowego wyposażenia:
Tak
Stopień zanieczyszczenia:
3
Kategoria przepięcia:
4
Jednocześnie rozłączany biegun N:
Nie
Zakres częstotliwości:
50Hz - 60Hz
Rodzaj napięcia:
AC/DC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V:
10kA
Znamionowe napięcie udarowe wytrzymywane Uimp:
6kV
Napięcie znamionowe izolacji Ui:
500V
Napięcie znamionowe:
230V
Prąd znamionowy:
10A
Liczba biegunów chronionych:
1
Liczba biegunów (całkowita):
1
Charakterystyka wyzwalania:
C
Wykonanie przeciwwybuchowe:
Nie
Montaż podtynkowy:
Nie
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V:
6kA
Deklaracja EPD (Deklaracja Środowiskowa Produktu)
ENVPEP1705002EN.pdf
Deklaracja DOC CE (Deklaracja zgodności CE)
EU declaration of conformity - iC60NH biconnect - FD16032919B.pdf
