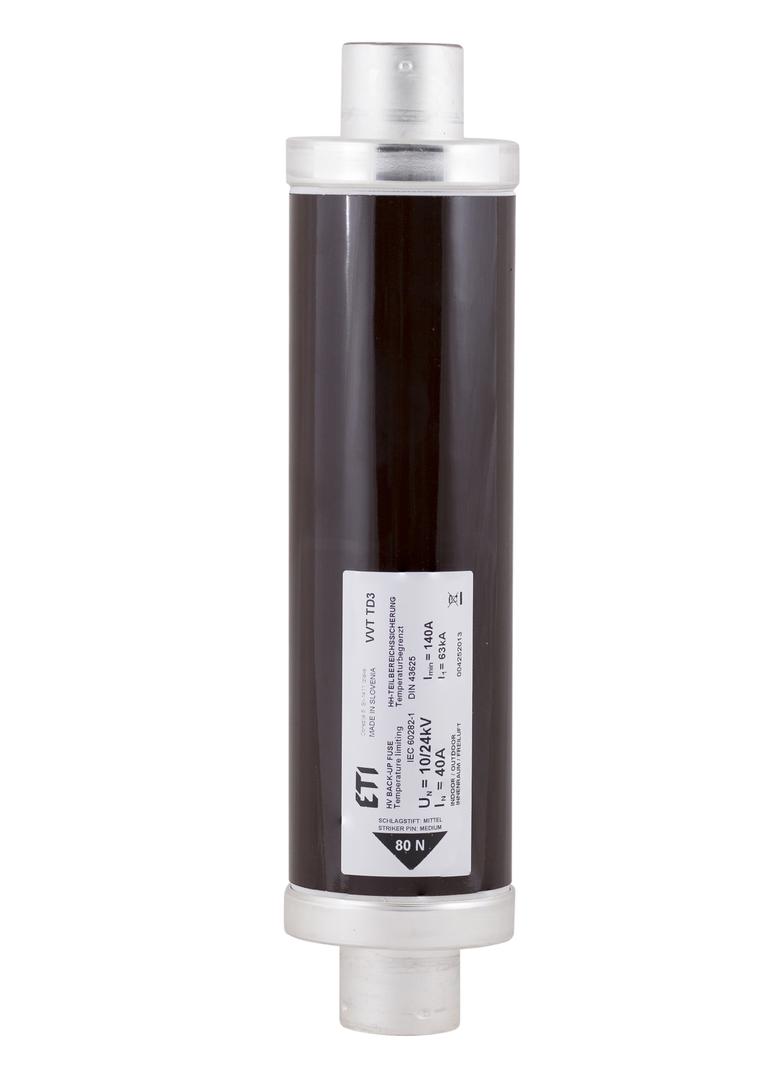

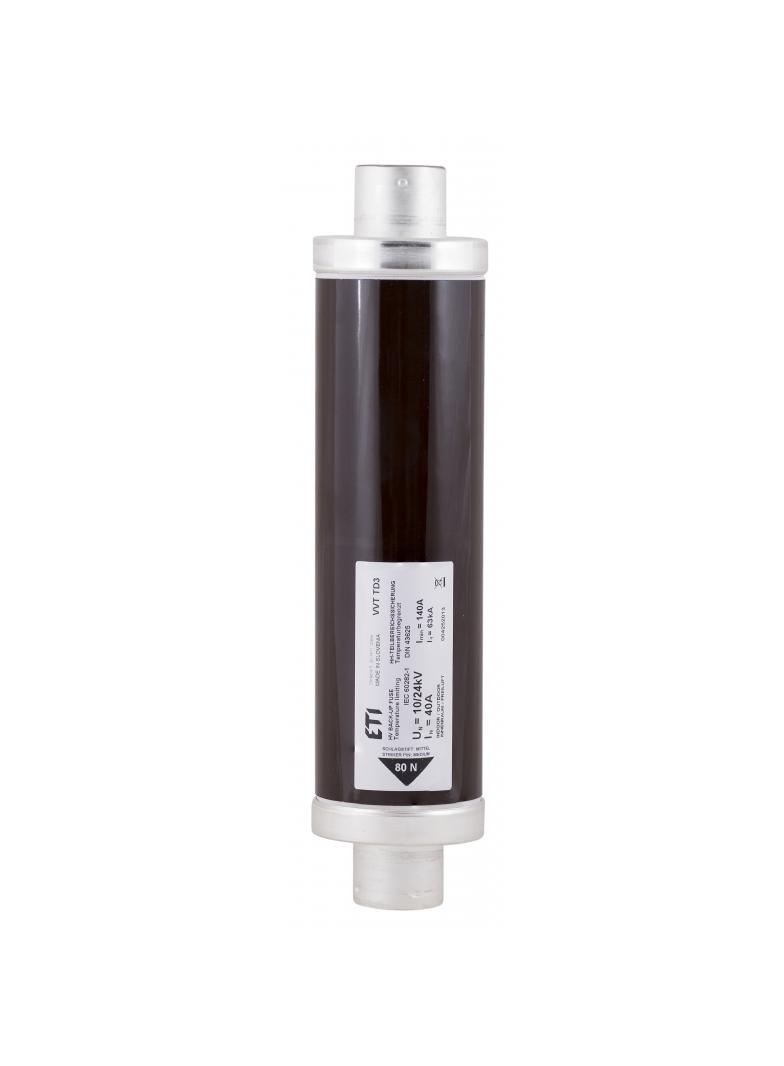

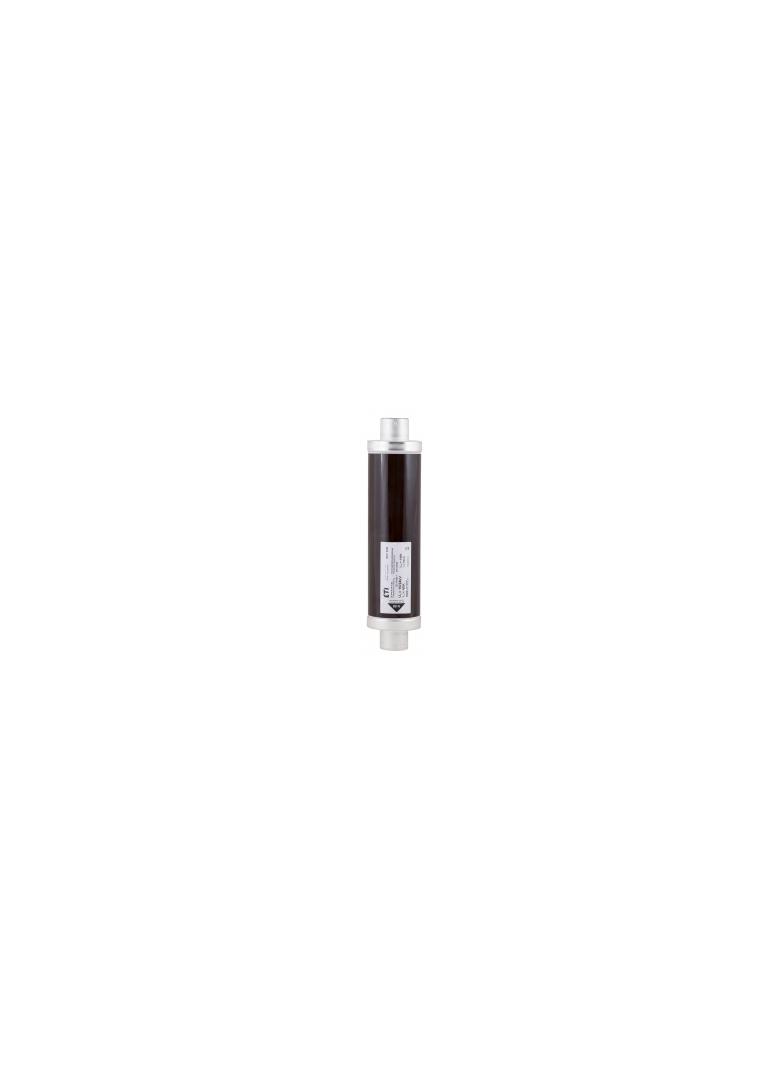

VVC3 24kV/2A 292 Wkładka topikowa z wybijakiem

Indywidualny numer indentyfikacyjny nadany przez producenta.

Typ produktu określony przez producenta.

Bezpieczniki średniego napięcia wielkiej mocy przeznaczone są do zabezpieczania urządzeń elektrycznych i elektroenergetycznych SN (przewodów, kabli, transformatorów, silników, baterii kondensatorów) przed termicznymi i dynamicznymi działaniami prądu zwarciowego oraz przed niekontrolowanym wzrostem temperatury w przypadku wkładek z wyzwalaczem termicznym.

Wkładki topikowe typu VVT-D3 wyposażone są w wyzwalacz termiczny. Zadziałanie wyzwalacza termicznego powoduje uruchomienie wybijaka 80N i następuje wtedy, gdy korpus wkładki topikowej osiągnie temperaturę ok. 120°C niezależnie od miejsca źródła ciepła.

Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.

Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.

Częstotliwość napięcia zasilającego, przy której przewidziano pracę aparatu elektrycznego i do której się odnoszą inne wielkości charakteryzujące aparat.

Wybijak wkładki topikowej VV po zadziałaniu ma długość ok. 30mm i wysuwa się z siłą początkową ok. 50N we wkładkach VVC3 i z siłą ok. 80N we wkładkach VVT-D3. Zadaniem wybijaka jest sygnalizowanie zadziałania wkładki oraz uruchomienie mechanizmu wyzwalania rozłączników bezpiecznikowych mocy.

Prąd przetężeniowy występujący w przypadku zwarcia powstałego na skutek uszkodzenia lub niewłaściwego połączenia w obwodzie elektrycznym.

Znamionowy najmniejszy prąd wyłączalny I₃ wkładek VV jest to najmniejsza wartość prądu, od której wkładki są w stanie przerwać spodziewany prąd przetężeniowy. W przypadku pracy wkładki przy przeciążeniu poniżej jej „najmniejszego prądu wyłączalnego I₃”, wkładki o niepełnym zakresie działania nie potrafią tego prądu wyłączyć. Ich zakres wyłączania istnieje od wartości prądu I₃ do znamionowej zwarciowej wartości prądu wyłączenia [kA]

Jest to rezystancja nieobciążonej wkładki topikowej, zmierzona pomiędzy jej zaciskami w stanie nienagrzanym w temperaturze otoczenia ok. 20°C

Moc wydzielona we wkładce topikowej VV obciążonej prądem znamionowym In po osiągnięciu przez wkładkę temperatury ustalonej.

Jest miarą ilości ciepła Q przepływającego przez wkładkę topikową w czasie przedłukowym tj. do początku topienia się topika. Liczbowo jest energią cieplną jaką prąd w rozpatrywanym obwodzie wydzieliłby na rezystancji 1 ohma.

Jest sumą ilości ciepła Q przepływającego przez wkładkę topikową w czasie przedłukowym i w czasie łukowym tj. do całkowitego przetopienia się topika i przerwania prądu zwarciowego. Liczbowo jest energią cieplną jaką prąd w rozpatrywanym obwodzie wydzieliłby na rezystancji 1 ohma w czasie przedłukowym i łukowym.

Średnica zewnętrzna “d” obudowy podana w milimetrach. Średncica została oznaczona na rysunku wymiarowym poniżej.

Długość korupusu bez nasadki zestykowej “e” obudowy podana w milimetrach. Długość została oznaczona na rysunku wymiarowym poniżej.

Masa całkowita produktu podana w kilogramach.
