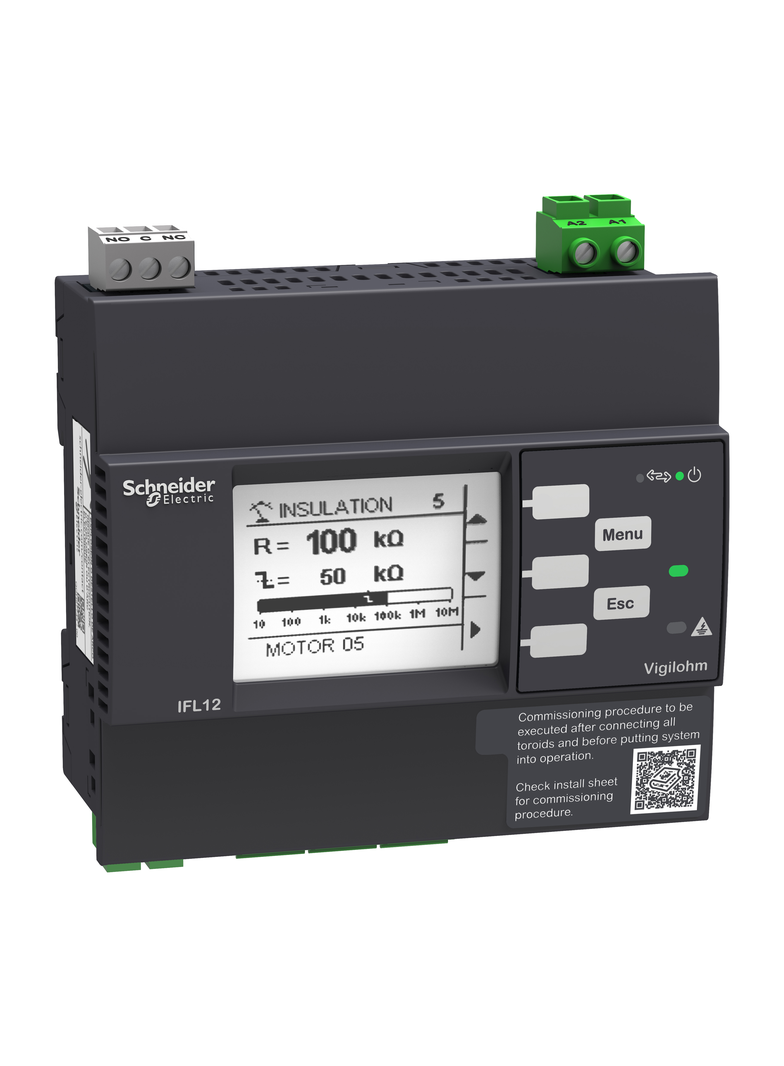

Vigilohm Lokalizator doziemień 12 kanałowy z komunikacją i pomiarem 24-48 VDC IMDIFL12LMC Schneider

To urządzenie należy do rodziny Vigilohm zaprojektowanych do monitorowania nieuziemionych/IT sieci elektrycznych na poziomie linii zasilania, zgodnie z normami instalacji i produktów To miejsce zwarcia izolacji jest możliwe tylko wtedy, gdy jest skojarzone z serią IM400, XM300 lub XM200. To urządzenie jest przeznaczone do monitorowania 12 linii zasilania, AC, DC i ACDC, do 1000V z adapterem napięcia, IFL12VA1T. Mierzy rezystancję izolacji i pojemność na wycieki dla każdego pola. Konfiguracja jest ustawiana od przodu urządzenia, przez ekran HMI lub z portu komunikacyjnego. Główne nastawy dotyczą progów alarmowych, nazewnictwa kanałów, rodzaju toroidu (Vigilohm lub inne kompatybilne), czasu filtrowania. Na jeden odpływ wykazuje rezystancję izolacji od 100 omów do 250 kilomów i pojemność upływową od 1 do 15 mikrofarad. Automatyczny test rozpoczyna się automatycznie co 5 godzin i na żądanie. Jeśli rezystancja izolacji spadnie poniżej nastawionej wartości progowej, przez przekaźnik wyjściowy IFL, interfejs HMI i port komunikacyjny zostanie uruchomiony alarm. Gdy nie będzie monitorowana usterka, alarm zostanie skasowany, przekaźnik alarmowy powróci do normalnego stanu. Urządzenie może być zasilane ze źródła 24VDC do 48VDC o tolerancji plus lub minus 15%.
