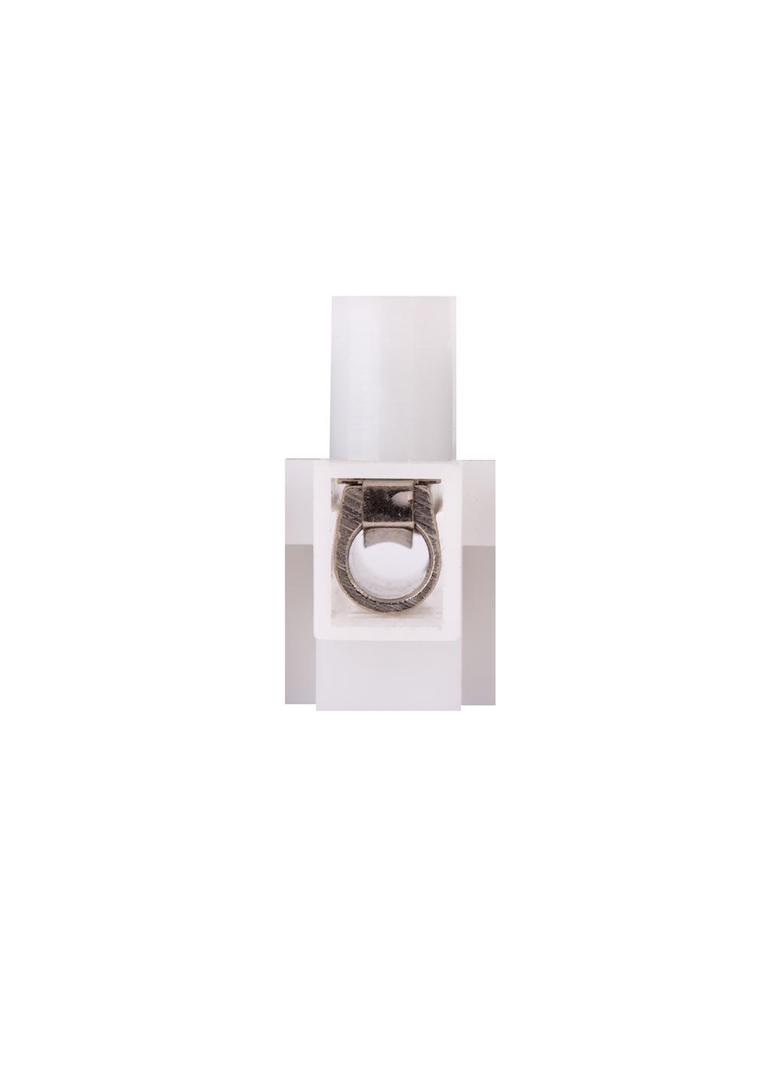

TLZ-4N ZŁĄCZKA 12-TOR.K.BIAŁY
- Przekrój przyłączanego przewodu wielożyłowego
- 0.75mm², 4mm²
- ETIM
- EC001284
- Przekrój przyłączanego przewodu jednodrutowego
- 0.75mm², 4mm²
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
- 0.75mm², 4mm²
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
- 0.75mm², 4mm²
W korpusie złączki wykonane są otwory umożliwiające mocowanie jej do podłoża za pomocą wkrętów. Zastosowanie dodatkowych podstawek P1 lub P2, pozwala zamocować złączki TLZ na szynach TS35. Typ oraz ilość zastosowanych podstawek ustalany jest przy montażu, w zależności od ilości użytych torów oraz oczekiwanej sztywności takiego bloku. Poszczególne tory są oznaczone numerami od 1 do 12. Złączka spełnia wymagania dyrektywy 2006/95/WE.
DANE TECHNICZNE
Przekrój znamionowy: 4mm2
Przyłączalność znamionowa: 0,75-4mm2
Napięcie znamionowe izolacji: 690V
Napięcie znamionowe udarowe wytrzymywane: 6kV
Prąd znamionowy ciągły: 32A
Moment skręcający dla zacisków: 0,8Nm
Długość odizolowania: 7mm
Materiał izolacyjny: poliamid
Temperatura otoczenia: -25…+100oC
Masa 12-tor: 42g
Norma: IEC 60947-7-1
