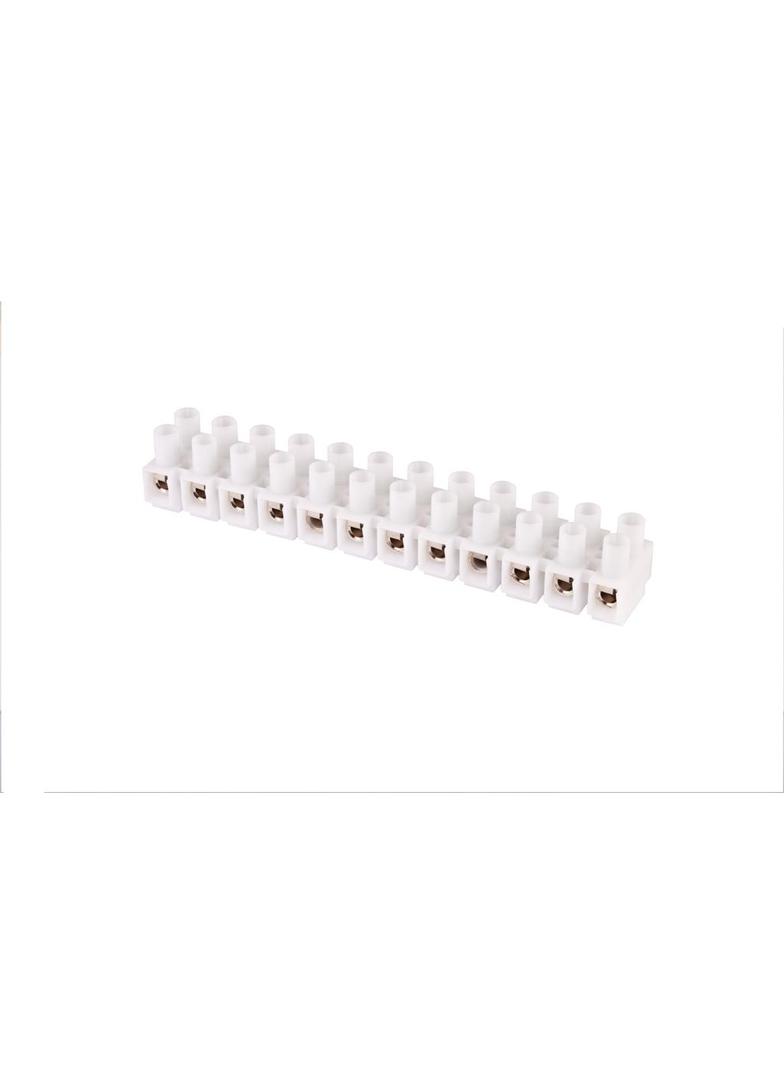

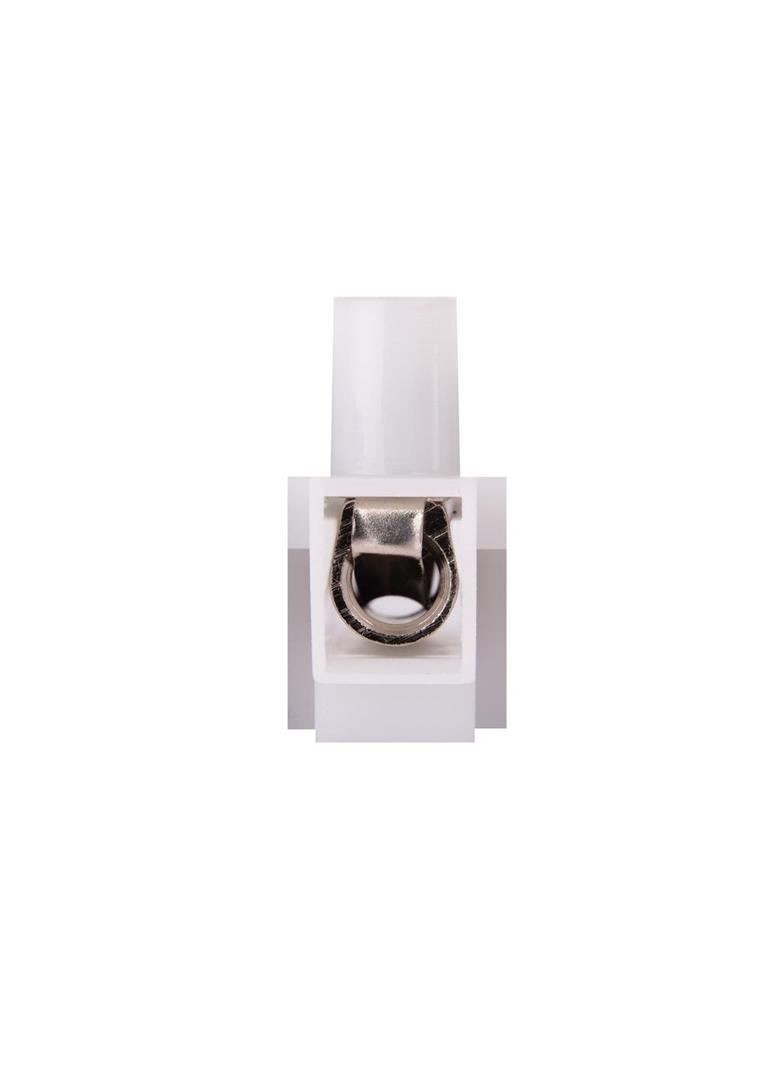

TLZ-10N ZŁĄCZKA 12-TOR.K.BIAŁY

W korpusie złączki wykonane są otwory umożliwiające mocowanie jej do podłoża za pomocą wkrętów. Zastosowanie dodatkowych podstawek P1 lub P2, pozwala zamocować złączki TLZ na szynach TS35. Typ oraz ilość zastosowanych podstawek ustalany jest przy montażu, w zależności od ilości użytych torów oraz oczekiwanej sztywności takiego bloku. Poszczególne tory są oznaczone numerami od 1 do 12. Złączka spełnia wymagania dyrektywy 2006/95/WE.
DANE TECHNICZNE

Przekrój znamionowy: 10mm2 Przyłączalność znamionowa: [drut] 0,75-10mm2 | [linka] 0,75-6mm2 Napięcie znamionowe izolacji: 690V Napięcie znamionowe udarowe wytrzymywane: 6kV Prąd znamionowy ciągły: 57A Moment skręcający dla zacisków: 1,2Nm Długość odizolowania: 8mm Materiał izolacyjny: poliamid Temperatura otoczenia: -25…+100oC Masa 12-tor: 93g Norma: IEC 60947-7-1
