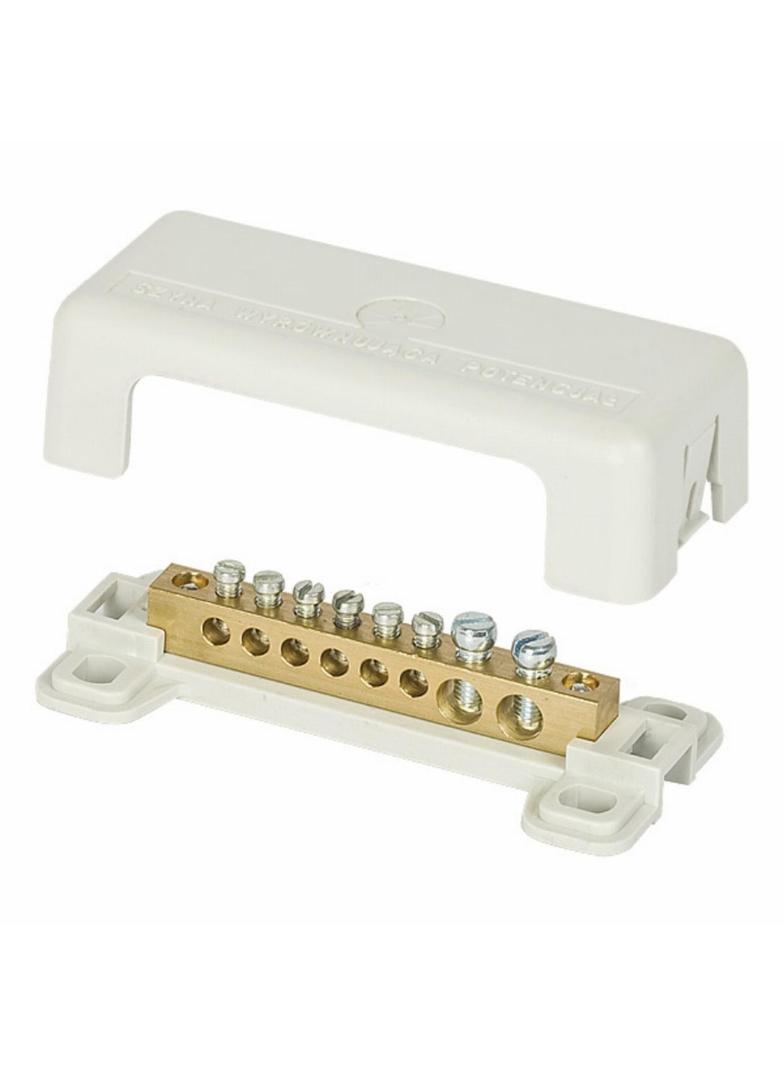

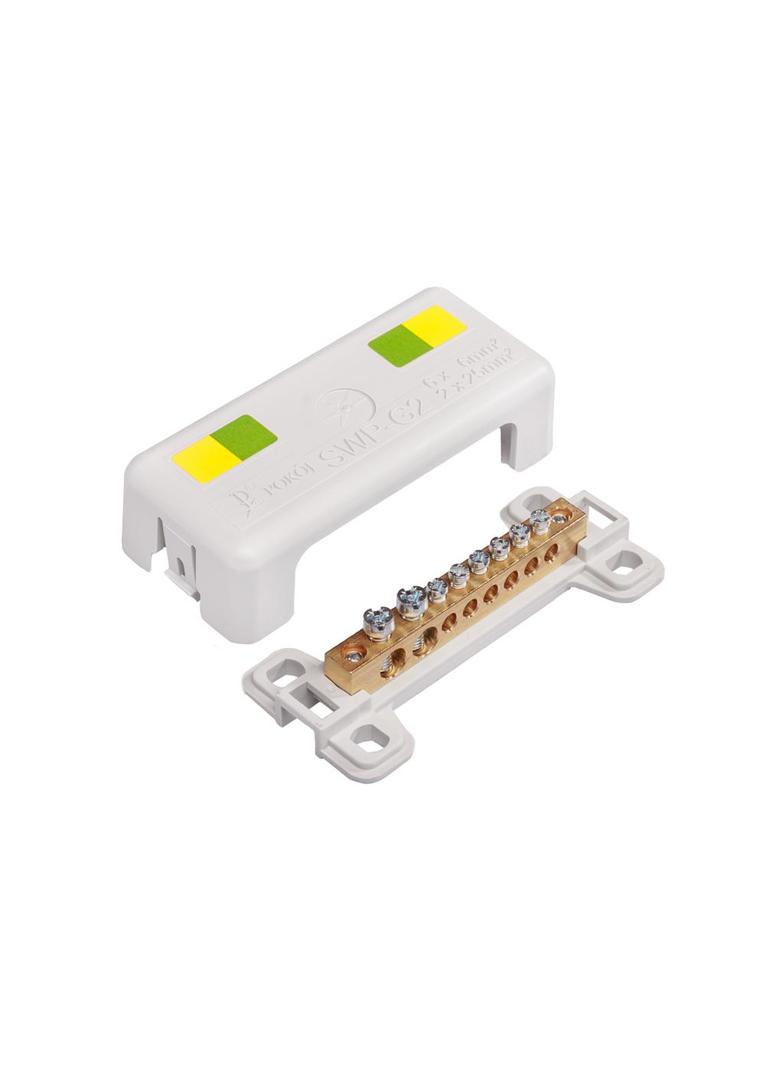

SWP-G2 SZYNA WYRÓWNUJĄCA POTENCJAŁ

Szyna SWP-G2 przeznaczona jest do wykonania głównych połączeń wyrównawczych dodatkowych, miejscowych (np. w łazience). W szynie łączy się ze sobą:


wszystkie części przewodzące i przewody ochronne
przewody ochronne instalacji elektrycznej wprowadzonej do łazienki
metalowe rury CO, gazowe itp.
metalowe wanny lub brodziki
elementy konstrukcji budynku oraz inne części metalowe, które mogą mieć styczność z wodą


Szyna posiada 6 zacisków do podłączenia przewodów od 1,5 do 6mm2 i 2 zaciski do przewodów 6…25mm2.


Szyny mocowane są do podłoża za pomocą wkrętów. Zaciski zabezpieczone są pokrywkami z tworzywa sztucznego (ABS). Na wewnętrznej części pokrywek znajdują się tabliczki, na których w łatwy i czytelny sposób można oznaczyć poszczególne zaciski. W szynach są otwory umożliwiające ich zaplombowanie.


DANE TECHNICZNE


Przekrój znamionowy: 25mm2
Przyłączalność znamionowa:
[drut] 6×1,5…6mm2
[taśma] 2×6…25mm
Materiał izolacyjny: ABS
Temperatura otoczenia: -25…+55°C
Masa: 56g
Norma: IEC 60947-7-2
