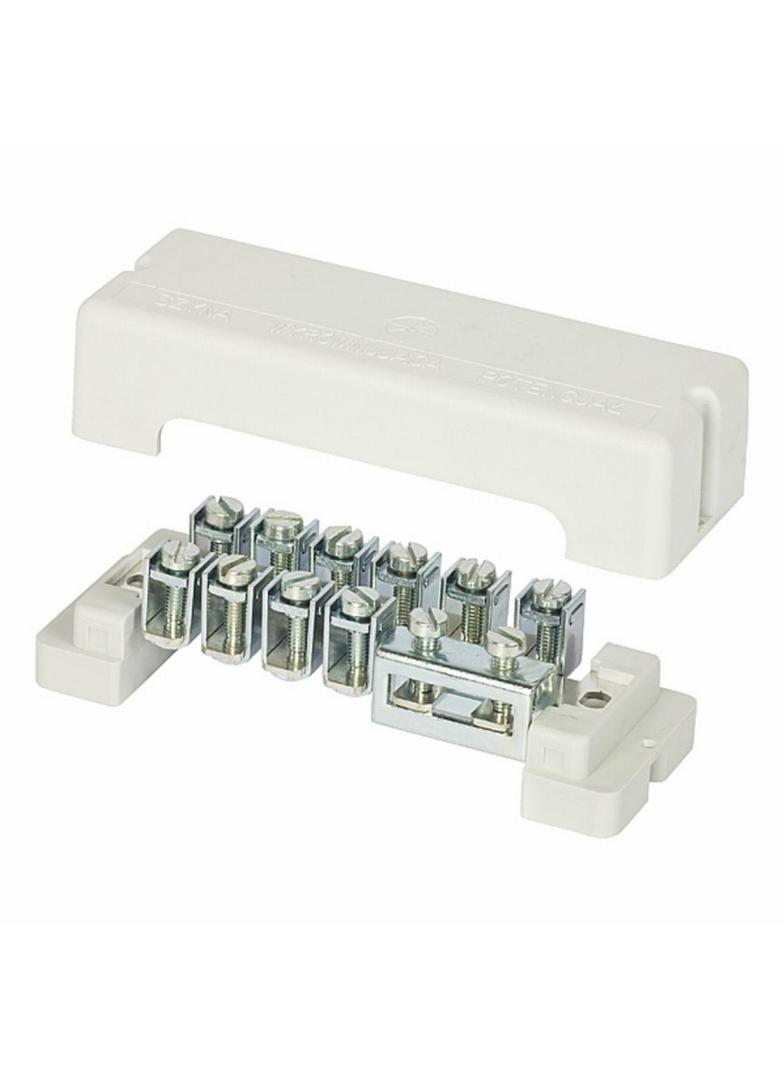

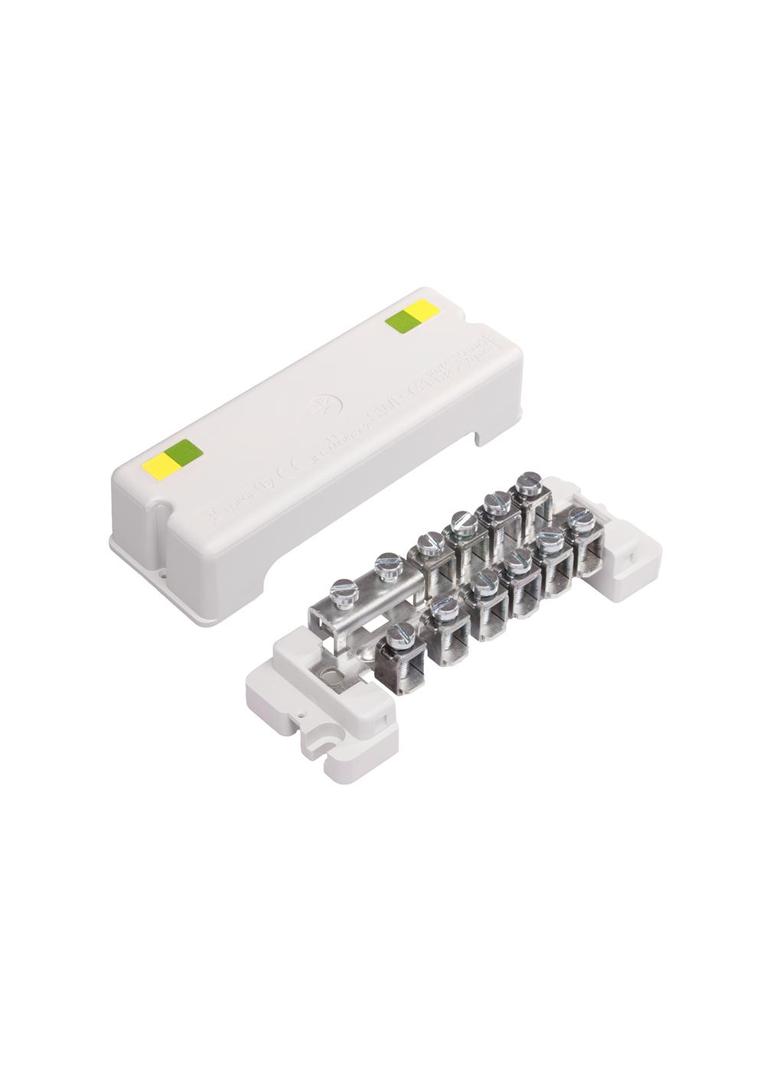

SWP-G1 SZYNA WYRÓWNUJĄCA POTENCJAŁ 1241 E.4104

Szyna SWP-G1 przeznaczona jest do wykonania głównych połączeń wyrównawczych. W szynie łączy się ze sobą:


przewody ochronne instalacji elektrycznej
wszystkie metalowe ciągi instalacyjne dochodzące do budynku (rury wody pitnej, rury wody gorącej, rury CO, gazowe itp.)
wszystkie uziemienia naturalne i sztuczne (uziomy fundamentowe, odgromowe itp.)
metalowe konstrukcje i zbrojenia budynku


Szyna posiada 10 zacisków 35mm2 i jeden dodatkowy przeznaczony do przyłączenia płaskownika (bednarki) 4×30mm. Stalowe zaciski (Fe/Zn) mogą być ustawione w dowolnej konfiguracji na listwie z mosiądzu (Mo/Sn).


Szyny mocowane są do podłoża za pomocą wkrętów. Zaciski zabezpieczone są pokrywkami z tworzywa sztucznego (ABS). Na wewnętrznej części pokrywek znajdują się tabliczki, na których w łatwy i czytelny sposób można oznaczyć poszczególne zaciski. W szynach są otwory umożliwiające ich zaplombowanie.


DANE TECHNICZNE


Przekrój znamionowy: 35mm2
Przyłączalność znamionowa:
[drut] 10×4…35mm2
[taśma] 1×(4×30)mm
Materiał izolacyjny: ABS
Temperatura otoczenia: -25…+100°C
Masa: 301g
Norma: IEC 60947-7-2
