Stycznik powietrzny CEM112.22-500V-50/60Hz 004653146 ETI

ETI-POLAM

Stycznik powietrzny CEM112.22-500V-50/60Hz 004653146 ETI

Name: Stycznik powietrzny CEM112.22-500V-50/60Hz 004653146 ETI
Brand: ETI-POLAM
Price: 1026.68 PLN
Availability: InStock

Kod produktu859699

EAN7891327260948

Jednostkaszt

Numer katalogowy004653146

Link do producentaETI-POLAM

Podstawowe dane techniczne

ETIM: EC000066
Waga: 0.295
Głębokość: 0.146
Długość: 0.154
Szerokość: 0.1242

1026,68 zł brutto / 1 szt

24h

Magazyn: 0 szt

Ilość

Niezawodne i sprawdzone styczniki powietrzne CEM

Styczniki serii CEM służą do zdalnego załączania i wyłączania silników elektrycznych oraz innych odbiorników energii elektrycznej o mocy do 560 kW (dla U=400 V kat. AC3). Dzięki dostępnym akcesoriom w postaci m.in. blokad mechanicznych, styczniki CEM znajdują zastosowanie również w układach przełączania zasilania (SZR), układach gwiazda-trójkąt i nawrotnych. Występują w różnych wielkościach gabarytowych w zależności od prądu znamionowego.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

004653146

Symbol artykułu:

Typ produktu określony przez producenta.

CEM112.22-500V-50/60Hz

Nazwa klasy:

Stycznik powietrzny

Prąd znamionowy AC3 [A]:

Prąd znamionowy dla obciążenia indukcyjnego typu silnik klatkowy; rozruch, załączanie i wyłączanie podczas biegu.

112

Prąd znamionowy AC1 [A]:

Prąd znamionowy dla obciążenia nieindukcyjnego lub o małej indykcyjności typu piec oporowy.

180

Moc znamionowa AC3 [kW]:

Moc znamionowa AC1 [kW]:

115

Napięcie sterujące AC 50/60Hz [V]:

Napięcie podawane na cewkę stycznika.

500

Ilość styków pomocnicznych:

2NO+2NC

Temperatura otoczenia [˚C]:

Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.

-25 do +55

Normy:

Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.

PN-IEC/PN-EN 60 947,
DIN VDE 0660

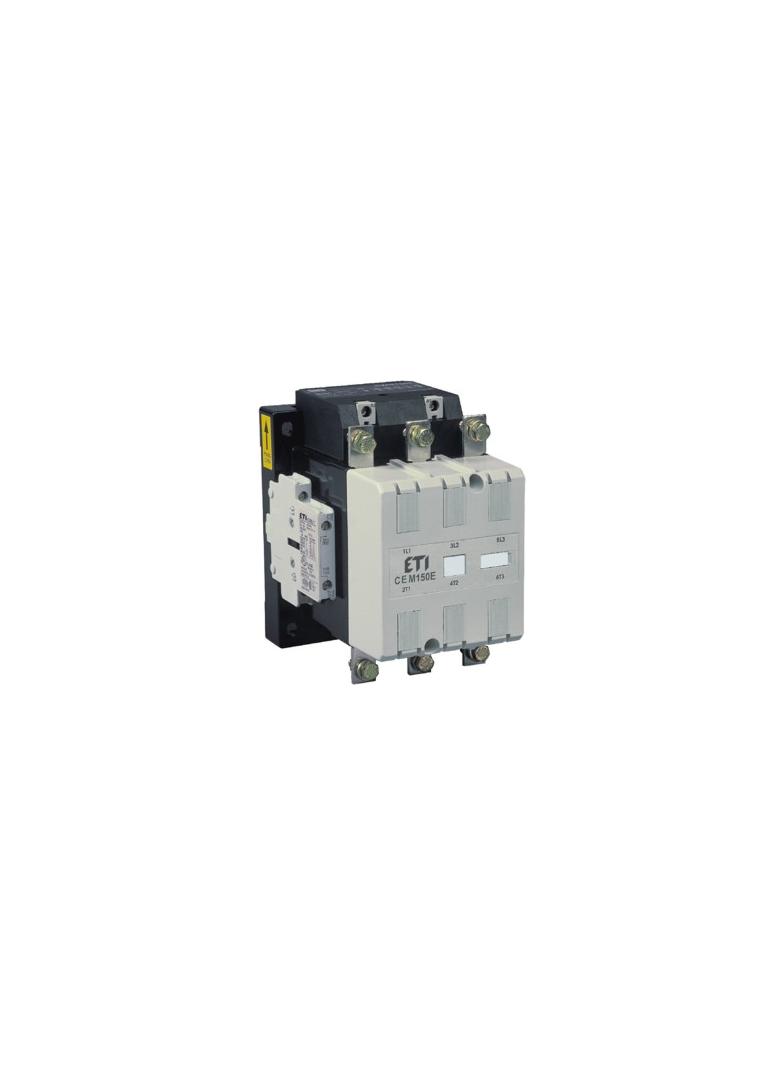

Zdjęcie produktu*

* zdjęcie produktu może przedstawiać inny podobny produkt z serii.

Zalety produktu

W standardzie stycznik wyposażony jest w dwa bloki styków pomocniczych (1NO+1NC), po jednym z prawej i lewej strony.

Możliwość zainstalowania dodatkowych bloków styków pomocniczych po jednym na lewą i prawą stronę (BCXMRLE)

Zabezpieczenie przed przeciążeniem realizowane przez przekaźniki termiczne, połączone za pomocą przyłączy szynowych.

Do styczników CEM450..CEM560 łatwy dostęp do sprawdzania i wymiany styków głównych, cewki, warystora ochronnego i elektronicznej cewki sterującej.

Styczniki CEM450 i CEM560 mają wbudowany warystor zabezpieczający przed wzrostem napięcia w obwodzie cewki.

Zaciski klatkowe TBE dla styczników CEM112 – CEM300 pozwalają wykonać jednoczesne połączenie nie tylko pojedynczego lub skręconych przewodów ale także przewodów o różnych średnicach.

Przyłącza szynowe GAE ułatwiają podłączenie przekaźnika termicznego.

Osłony zacisków CCEM zabezpieczają przed przypadkowym dostknięciem zacisków przyłączeniowych.

Dostępna blokada mechaniczna BLIME 112-300E do zastosowania w układach SZR, nawrotnych i gwiazda-trójkąt. Umożliwia blokowanie styczników o różnych gabarytach od CEM112 do CEM560.

Rysunek wymiarowy
