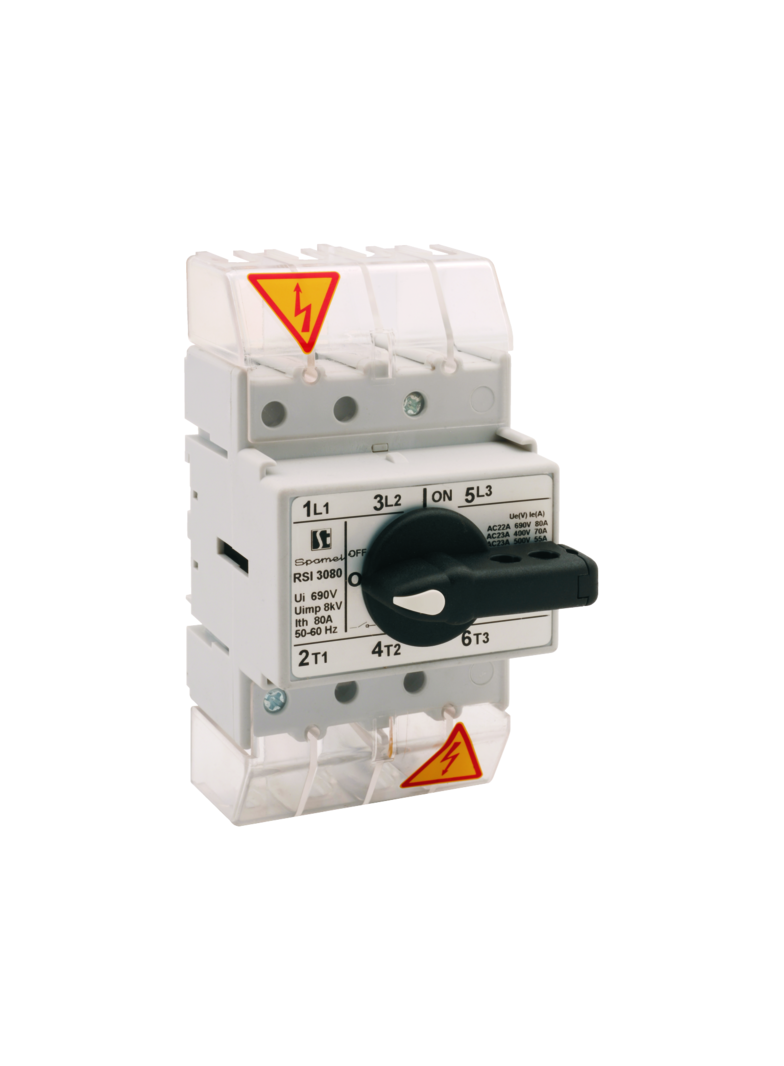

ROZŁĄCZ.IZOL.3 BIEGUN.+ N(NIEROZŁ.) 80A Z POKRĘTŁEM NA ROZŁĄCZNIKU ŻÓŁTO-CZERW.

Zastosowanie
Kompaktowe rozłączniki izolacyjne RSI przeznaczone są do pracy w obwodach o znamionowym napięciu do 690 V, w kategoriach użytkowania AC-21A…AC-23A oraz obwodach prądu stałego o napięciu do 220 V. Rozłączniki mogą być instalowane w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – przeznaczenie przemysłowe), w temperaturze od –40°C do +70°C. Wysokość miejsca zainstalowania do 2000 m n.p.m.

Przeznaczone są do pracy jako:
• rozłączniki izolacyjne,
• rozłączniki główne,
• rozłączniki awaryjne,

Rozłączniki RSI są zgodne z postanowieniami normy:
PN-EN 60947-3.

Budowa
Rodzina łączników izolacyjnych RSI spełnia wszystkie wymagania stawiane nowoczesnej aparaturze niskonapięciowej i jest zgodna z dyrektywami: 73/23/EWG i 93/68/EWG.
Rodzina RSI posiada następujące cechy:
• wysokie parametry elektryczne i niezawodne działanie aparatu zapewnione przez samoczyszczący układ nożowych styków oraz efektywne komory gaszeniowe,
• niezawodny mechanizm napędowy gwarantujący załączanie i wyłączanie aparatu niezależnie od szybkości przełączania przez operatora,
• bezpieczeństwo obsługi zapewnione przez osłony zacisków o stopniu ochrony IP20 dostarczane w standardzie,
• przy zamocowaniu do pulpitu stopień ochrony IP65,
• wykonanie 3 i 4 biegunowe, z czwartym biegunem rozłączalnym lub nierozłączalnym,
• szybkie mocowanie na szynie TS35 lub w drzwiach rozdzielni (dot. RSI 63 i RSI 80),
• możliwość mocowania w większości standardowych rozdzielnicach bez żadnych dodatkowych elementów (wysokość płyty przedniej 45 mm),
• możliwość zablokowania napędu i zabezpieczenia pokrętła w pozycji wyłącz (0-OFF) za pomocą trzech kłódek,
• bezpieczne zaciski przyłączeniowe,
• przyłączanie przewodów nieobrobionych (bez końcówek kablowych) do 70 mm,
• niezawodna identyfikacja stanu rozłącznika – pokrętło zawsze wskazuje aktualną pozycję styków,
• specjalna konstrukcja pokrętła zewnętrznego uniemożliwiająca otwarcie drzwi rozdzielnicy w pozycji załącz (I-ON),
• możliwość awaryjnego otwarcia drzwi rozdzielnicy (osłony) w stanie zamkniętym rozłącznika (wg instrukcji),
• materiały użyte do produkcji nadają się do powtórnego przetworzenia i są przyjazne dla środowiska.
