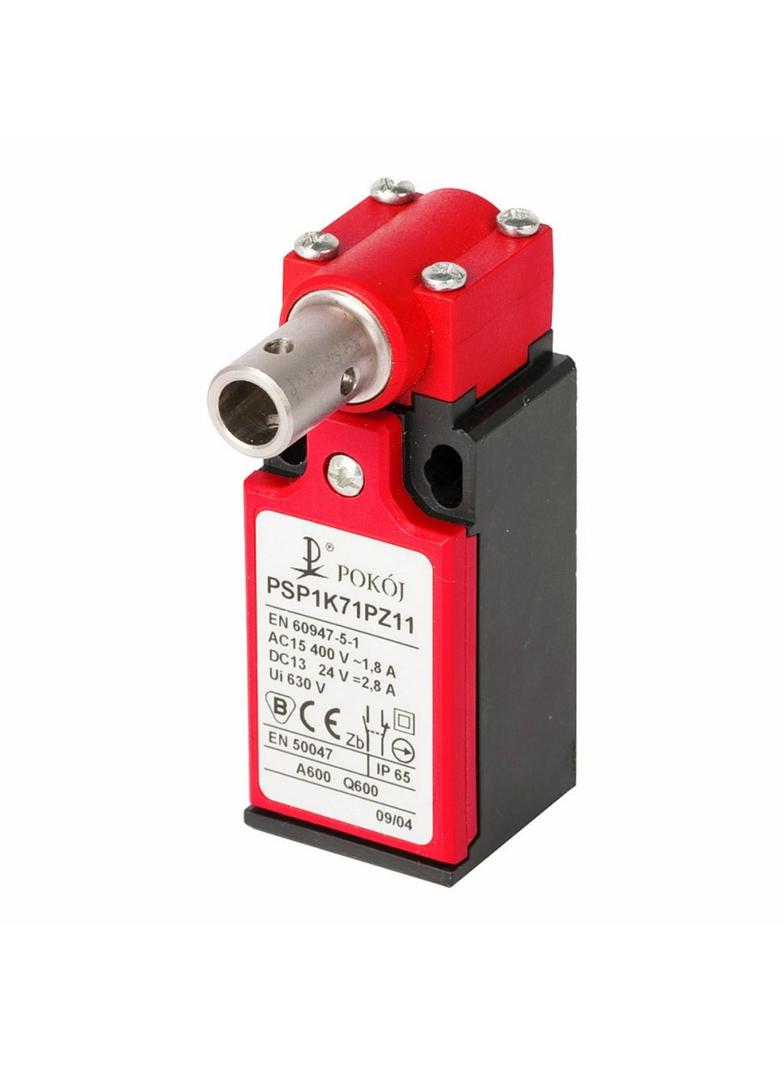

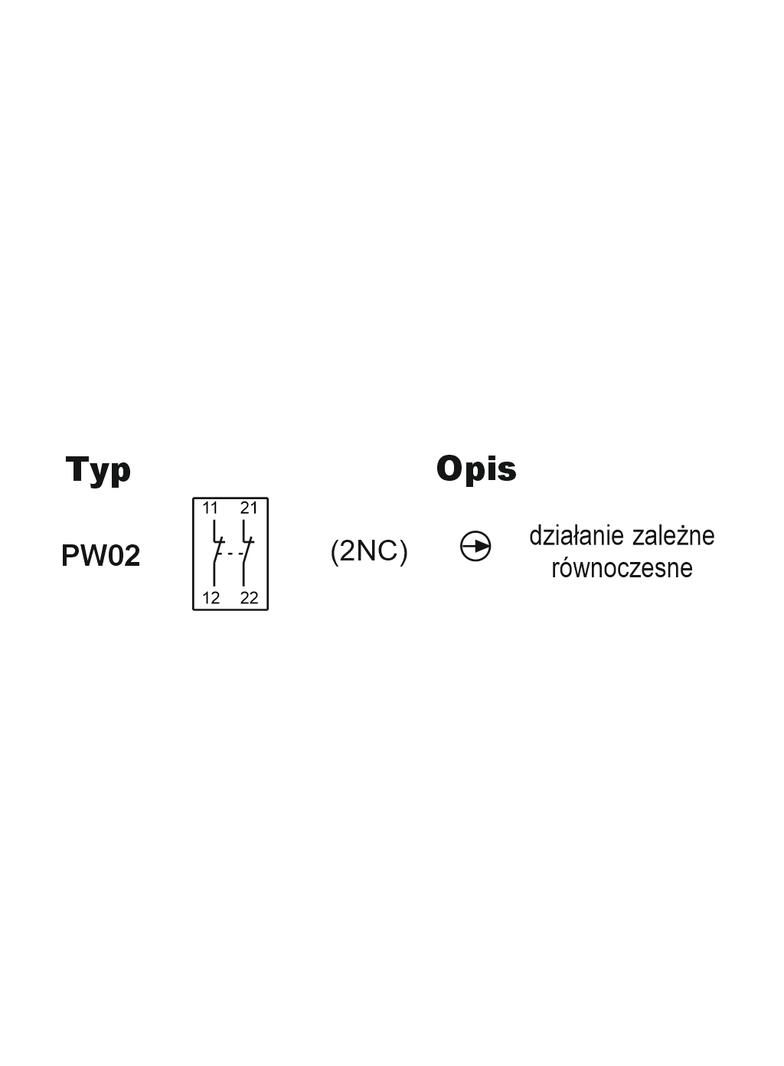

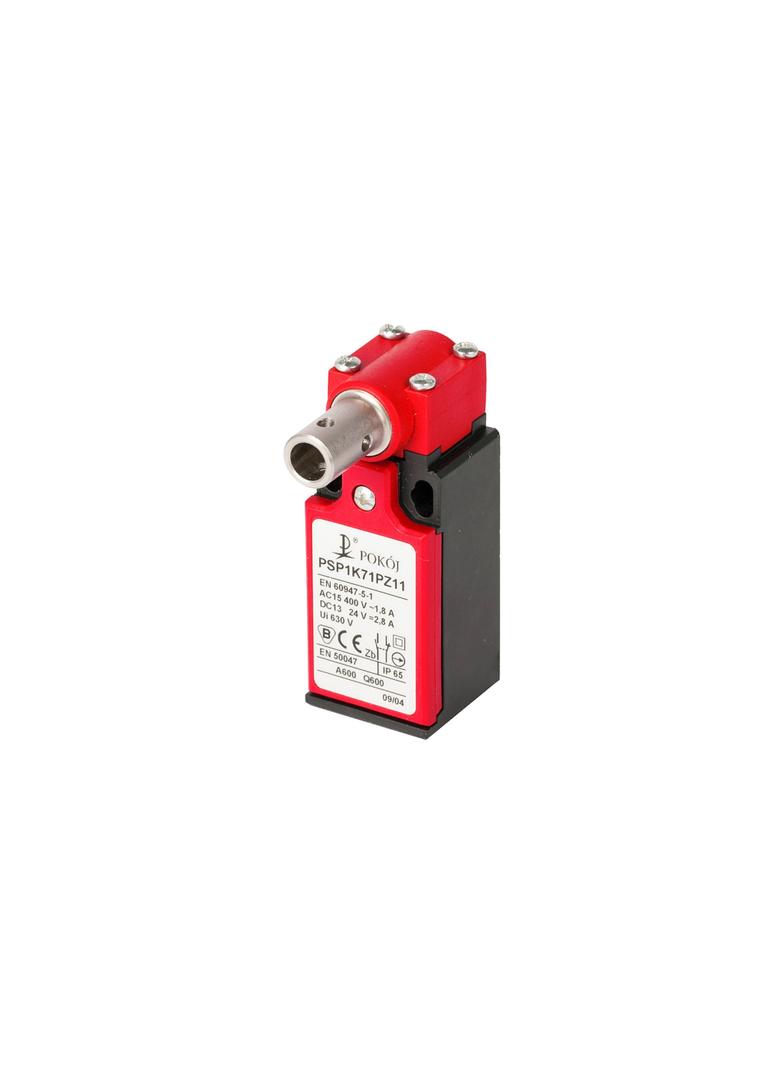

PSP1 K71 PW02 ŁĄCZNIK KRAŃCOWY

Głowica K71 głowica z wałkiem ze stali ocynkowanej, przestawna o 90˚.
Łączniki krańcowe awaryjnego stopu typu PSP1 przeznaczone są do pracy w układach sterowniczych, kontrolnych i pomiarowych. Można je zamontować na uchylnych, przesuwnych lub zdejmowanych pokrywach maszyn. Otwarcie drzwi powoduje odłączenie zasilania. Konstrukcja łączników zabezpiecza przed niekontrolowanym przełączeniem zestyków przy użyciu prostych narzędzi. Obudowa wykonana jest z tworzywa w kolorze czerwonym i czarnym, a precyzyjne wykonanie zapewnia dobre uszczelnienie. Głowice napędowe mogą być montowane w jednej z czterech możliwych pozycji (K1…) oraz płynnie w zakresie 360 stopni (K8…). Umożliwiają skuteczne przełączanie zestyków działających niezależnie (migowo) lub zależnie.


W zależności od zastosowania łączniki bezpieczeństwa podzielone są na trzy grupy:
– z kluczem – otwarcie pokrywy maszyny spowoduje wyjęcie z gniazda, współpracującego z łącznikiem klucza i przełączenie zestyków. Szeroki wybór różnych typów kluczy pozwala na zastosowanie łączników w dowolnych aplikacjach,
– z dźwignią lub wałkiem umożliwiają kontrolę niewielkich osłon lub dużych uchylnych drzwi. Mocowane są w osi obrotu, bezpośrednio do elementu ruchomego (łącznik z dźwignią) lub do zawiasu (łącznik z wałkiem).
– linkowy stosowany w maszynach i ciągach produkcyjnych wtedy, gdy niemożliwe jest zamontowanie odpowiednich osłon. Mogą być przełączone z dowolnego miejsca, przez które przebiega linka. Wyłączenie urządzeń nastąpi zarówno, gdy łącznik jest uruchamiany przez pociągnięcie linki, jak też w przypadku jej zerwania.


DANE TECHNICZNE


Napięcia znamionowe łączeniowe Ue: AC: 24/120/240V 50/60Hz; DC: 24/125/250V
Prądy znamionowe łączeniowe Ie: AC: 10/6/3/1,8A, DC: 2,8/0,55/0,27A
Kategoria użytkowania: AC-15, DC-13
IP: 65
Napięcie znamionowe udarowe wytrzymywane Uimp: 6kV
Zabezpieczenie zwarciowe (typ i max. wartości danych znam. urządz. zabezpieczającego) Ue<500V a.c. Bi-Wts : 10A
Prąd cieplny umowny łącznika w powietrzu Ith (IEC 60947-5-1) 0<40°C: 10A
Zabezpieczenie przeciw wstrząsom elektrycznym (IEC 60536): Klasa II
Temperatura otoczenia: -25…+70 °C
Max. częstość przestawień: 3600 cykli/h
Oporność stykowa: 25mΩ
Przekrój przewodów przyłączeniowych: 1 lub 2 × 0,75÷2,5mm2
Pozycja montażu: dowolna
Materiał obudowy: tworzywo
Normy: IEC 60947-5-1, EN 60947-5-1, EN 50047
