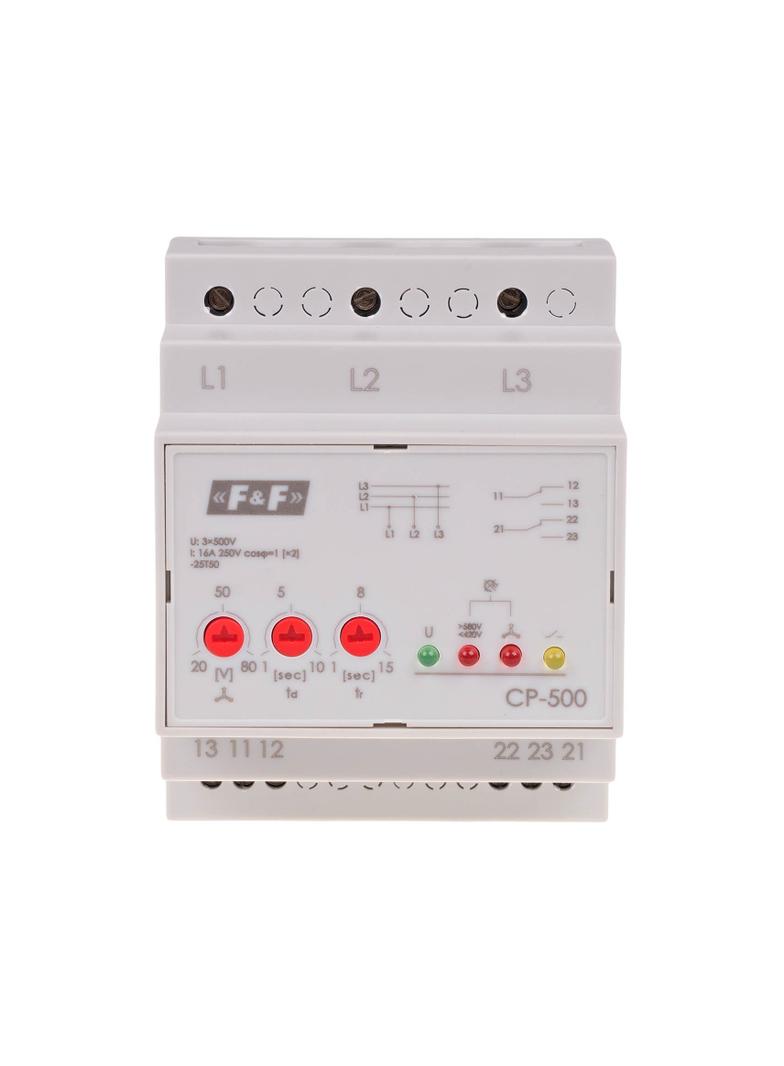

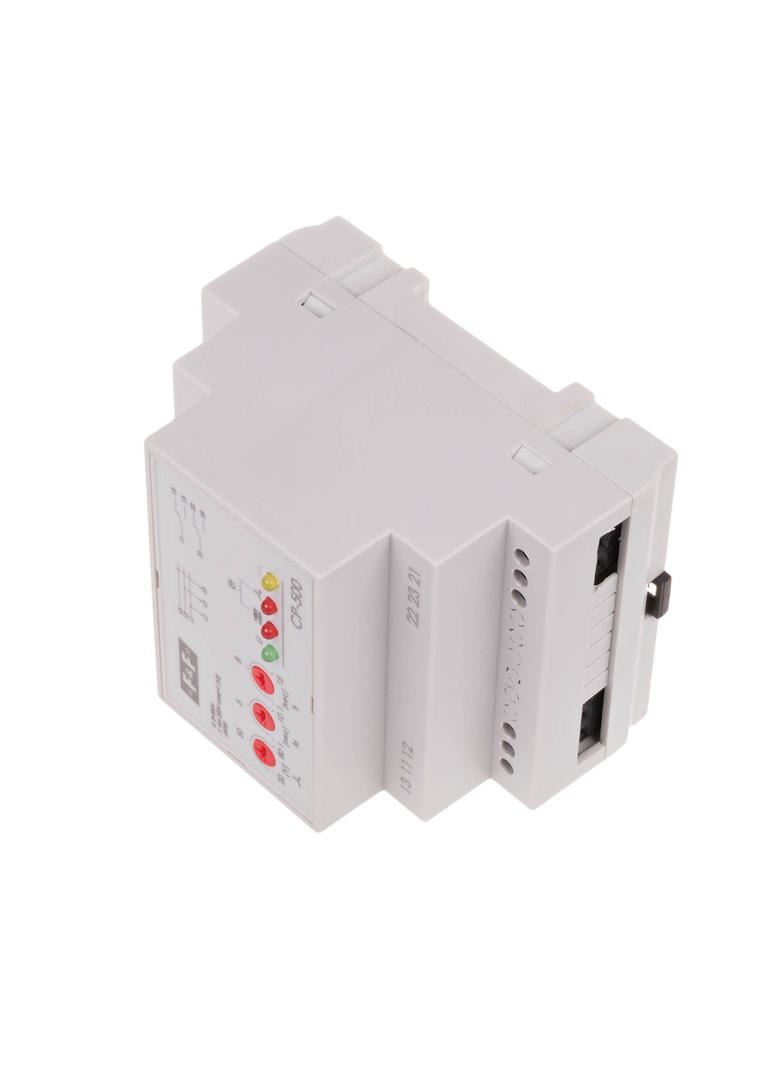

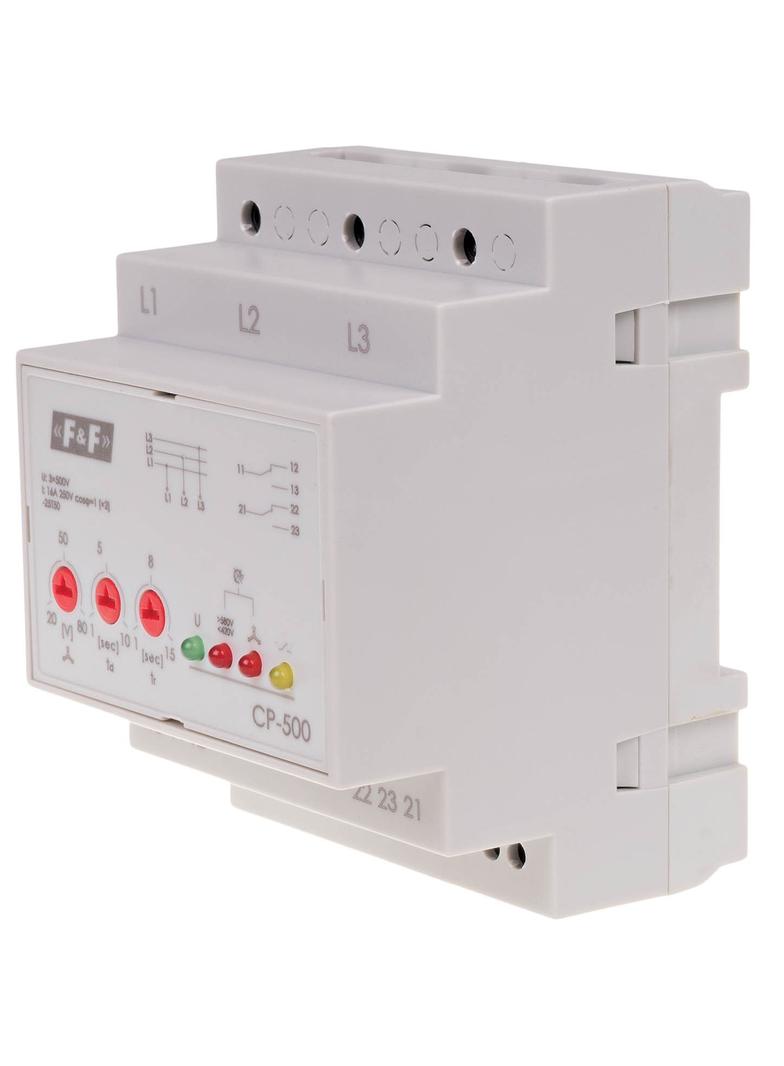

Typ trójfazowy Napięcie zasilania 3 × 500 V Element wykonawczy 2 × przekaźnik Maksymalny prąd obciążenia 2 × 8 A Konfiguracja styków 2 × NO/NC Separacja styku TAK Asymetria napięciowa zadziałania 40÷80 V Kontrola zasilania 4 × LED Histereza napięciowa powrotu 5 V Progi napięciowe / czas działania – górny 580 V / 0,5 s Progi napięciowe / czas działania – dolny 420 V / 5 s Czas zadziałania przy asymetrii – regulowany 1÷10 s Czas powrotu regulowany 1÷15 s Przyłącze styków 1 i 2 zaciski śrubowe 2,5 mm² Przyłącze L1, L2, L3 zaciski śrubowe 4,0 mm² Moment dokręcający 0,5 Nm Pobór mocy 0,7 W Temperatura pracy -25 ÷ 50 °C Wymiary 4 moduły (70 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:
CP-500
Kontrola nadnapięcia 3-fazowego:
Tak
ETIM:
EC001438
Głębokość:
0.07
Rodzaj połączenia elektrycznego:
Połączenie śrubowe
Waga:
0.153
Długość:
0.095
Szerokość:
0.071
Z odłączalnymi zaciskami:
Nie
Kontrola podnapięcia 1-fazowego:
Nie
Kontrola podnapięcia 3-fazowego:
Tak
Kontrola nadnapięcia 1-fazowego:
Nie
Funkcja histerezy, 1-fazowa:
Nie
Funkcja histerezy, 3-fazowa:
Tak
Kontrola podnapięcia dla prądu stałego:
Nie
Kontrola nadnapięcia dla prądu stałego:
Nie
Funkcja histerezy dla prądu stałego:
Nie
Zakres pomiarowy napięcia 1:
500V - 500V
Zakres pomiarowy napięcia 2:
420V - 580V
Rodzaj mierzonego napięcia:
AC
Wartość nastawy napięcia zadziałania:
420V - 580V
Minimalna regulowana zwłoka czasowa przy zaniku zasilania:
1s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania:
10s
Liczba styków przełącznych:
2
Szerokość:
70mm
Wysokość:
90mm
Głębokość:
65mm
Wymagane zewnętrzne źródło zasilania:
Nie
