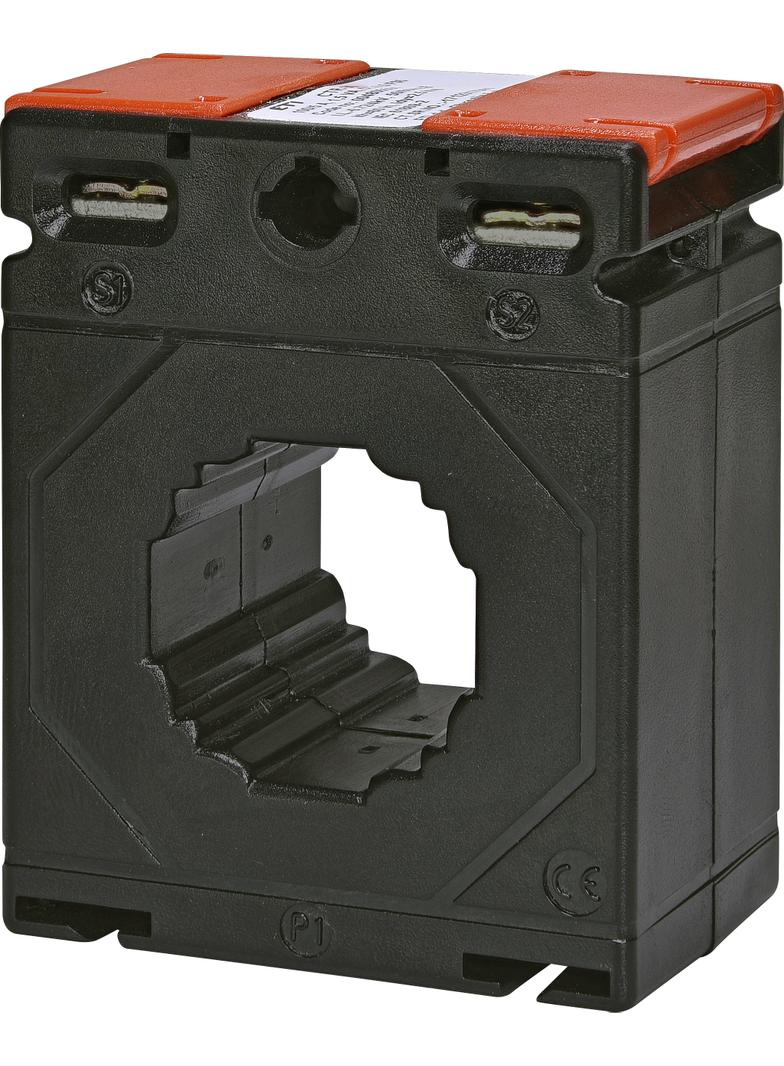

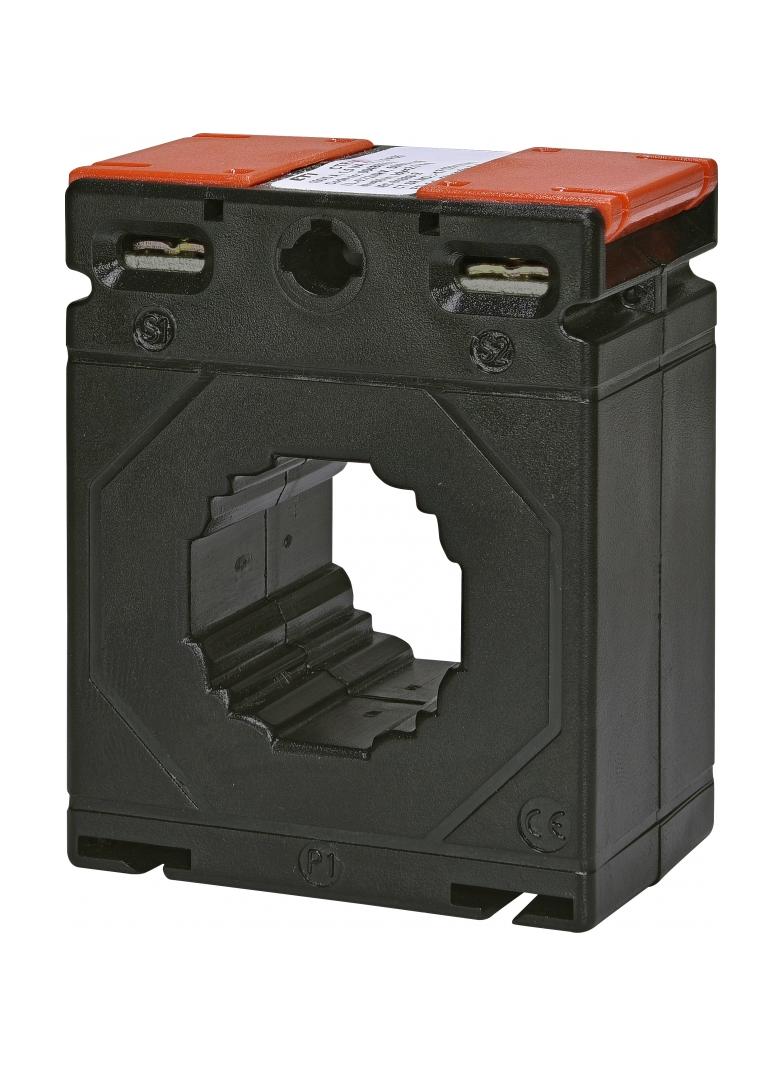

Przekładnik prądowy CTR-30 80/5 CL.1 004805503 ETI
Przekładnik prądowy CTR-30 80/5 CL.1 004805503 ETI
Przekładnik prądowy CTR-30 80/5 CL.1 004805503 ETI
Przekładnik prądowy CTR-30 80/5 CL.1 004805503 ETI
Przekładnik prądowy CTR-30 80/5 CL.1 004805503 ETI
Przekładnik prądowy CTR-30 80/5 CL.1 004805503 ETI
ETI-POLAM

Przekładnik prądowy CTR-30 80/5 CL.1 004805503 ETI

Kod produktu1343288
EAN3838895817123
Jednostkaszt
Numer katalogowy004805503
Link do producentaETI-POLAM
Podstawowe dane techniczne
ETIM
EC002048
Głębokość
0.04
Waga
0.365
Długość
0.078
Szerokość
0.062
119,30 zł brutto / 1 szt
24h
Magazyn: 0 szt
Niezawodne i sprawdzone przekładniki prądowe CTR
Przekładniki prądowe CTR znajdują zastosowanie w systemach kontrolno-pomiarowych: analizatorach parametrów sieci, układach automatycznej korekcji współczynnika mocy (PFC).
Parametry techniczne
  • Numer katalogowy:
    • Indywidualny numer indentyfikacyjny nadany przez producenta.
    004805503
  • Symbol artykułu:
    • Typ produktu określony przez producenta.
    CTR-30 80/5 CL.1
  • Przekładnia
    • 80/5
  • Moc [VA];
    • 2
  • Klasa:
    • 1
  • Waga [kg]:
    • 0,365
  • Klasa izolacji:
    • E (120°C max)
  • Napięcie systemu [V]:
    • 720 max
  • Częstotliwość [Hz]:
    • 50/60
  • Prąd po stronie wtórnej: [A]
    • 5
  • Temperatura pracy [°C]:
    • -20 do +45
  • Termiczny prąd zwarciowy (Ith) [A]:
    • 63 x In
  • Dynamiczny prąd zwarciowy (ldyn) [A]:
    • 2,5 x Ith
    left box

    Zdjęcie produktu

    Ooops... ERROR 404 (IMG not found)
    3D
    left box

    Zalety produktu

    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    • Zaciski przyłączeniowe z pokrywą (IP20).
    • Zaciski przyłączeniowe do uniwersalnego podłączenia.
    • W zestawie: Uchwyt przewodu ze śrubą dociskową.
    • W zestawie: Uchwyt szyn prądowych ze śrubą dociskową.
    • W zestawie: Uchwyty do montażu na płycie.
    • Montaż bezpośrednio na szynie prądowej lub płycie montażowej za pomocą dołączonych uchwytów.
    • Rdzeń.
    • Obudowa wykonana z poliwęglanu z włóknem szklanym 10%, odporność ogniowa UL 94V-0.
    • Adapter do monotwania na szynie TH (opcja).
