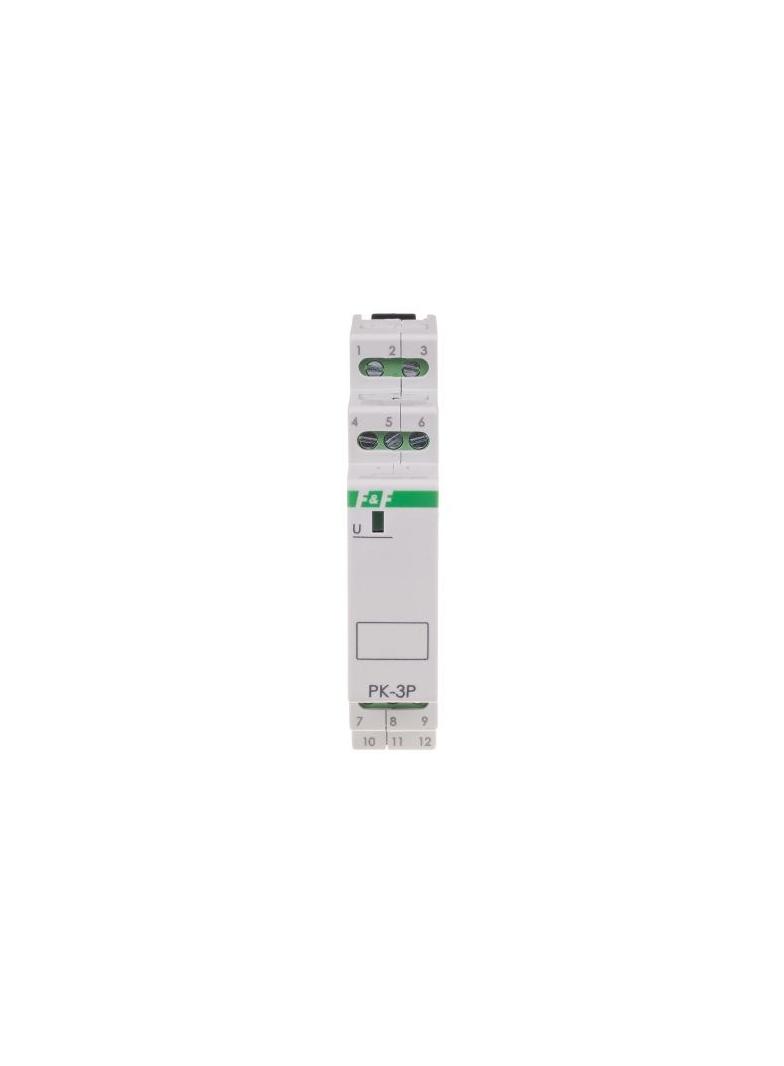

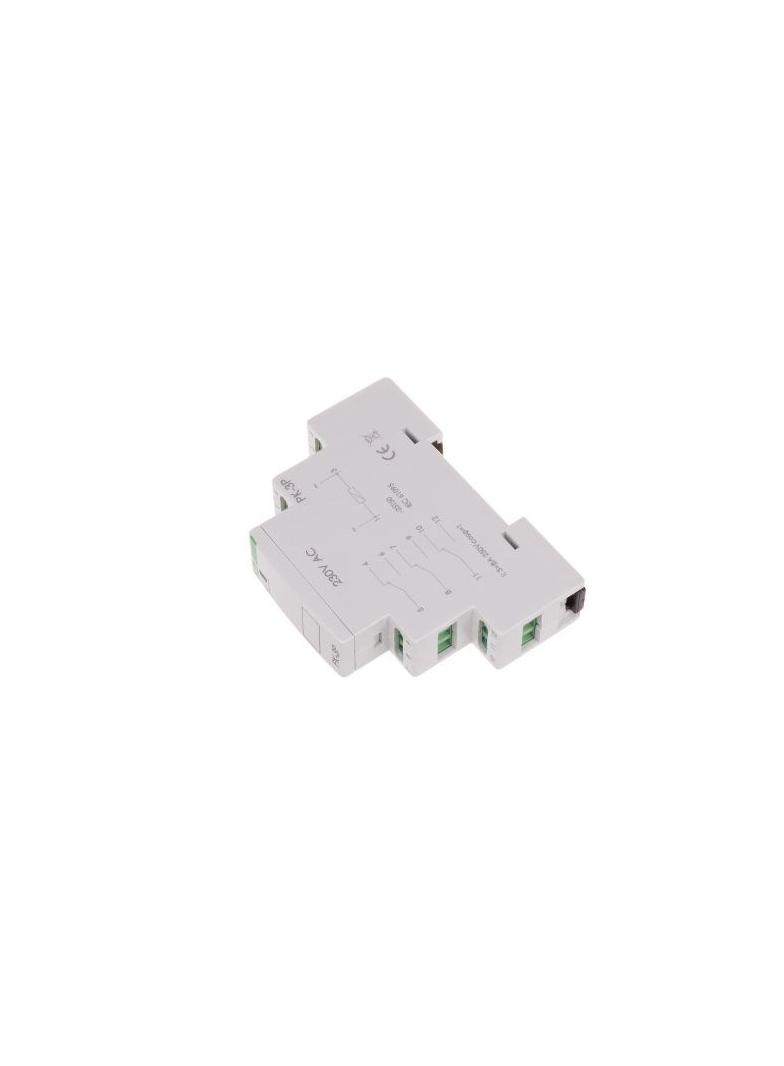

Napięcie zasilania 110 V AC/DC Tolerancja napięcia zasilania -15 ÷ 10 % Maksymalny prąd obciążenia AC-1 3 × 8 A Element wykonawczy przekaźnik Konfiguracja styków 3 × NO/NC Separacja styku TAK Maksymalny pobór prądu 25 mA Trwałość łączeniowa mechaniczna min. 5×10⁶ cykli Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:
PK-3P-110V
Prąd znamionowy:
8A
ETIM:
EC001437
Głębokość:
0.07
Z odłączalnymi zaciskami:
Nie
Waga:
0.081
Długość:
0.095
Szerokość:
0.019
Rodzaj połączenia elektrycznego:
Połączenie śrubowe
Znamionowe napięcie sterowania Us dla AC 50 Hz:
110V - 110V
Głębokość:
65mm
Wysokość:
90mm
Szerokość:
18mm
Stopień ochrony (IP):
IP20
Ze wskaźnikiem LED:
Nie
Kompletny z gniazdem:
Nie
Rodzaj styku:
Inne
Z wymuszonym prowadzeniem styku:
Nie
Liczba styków przełącznych:
3
Liczba styków zwiernych:
0
Liczba styków rozwiernych:
0
Tryb przełączania napędu:
Monostabilny
Rodzaj napięcia sterowania:
AC/DC
Znamionowe napięcie sterowania Us dla DC:
110V - 110V
Rodzaj napięcia zasilania:
AC/DC
Napięcie pracy dla AC 50 Hz:
110V - 110V
Napięcie pracy dla DC:
110V - 110V
