Napięcie zasilania 24 V AC/DC Tryb pracy z opóźnionym odpadaniem Element wykonawczy przekaźnik Maksymalny prąd obciążenia 10 A Konfiguracja styków 1 × NO/NC Separacja styku TAK Prąd impulsu sterującego mniej niż 300 mA Sygnalizacja stanu styku LED czerwona Sygnalizacja zasilania LED zielona Czas podtrzymania 1÷15 min. Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,56 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:

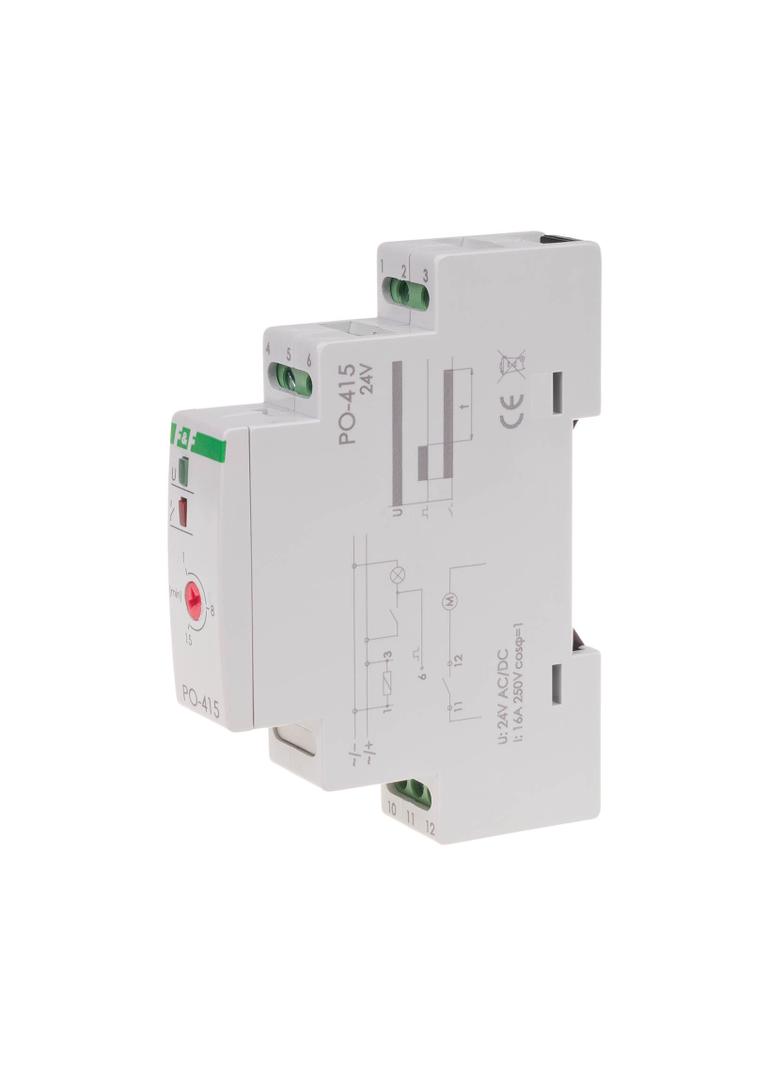

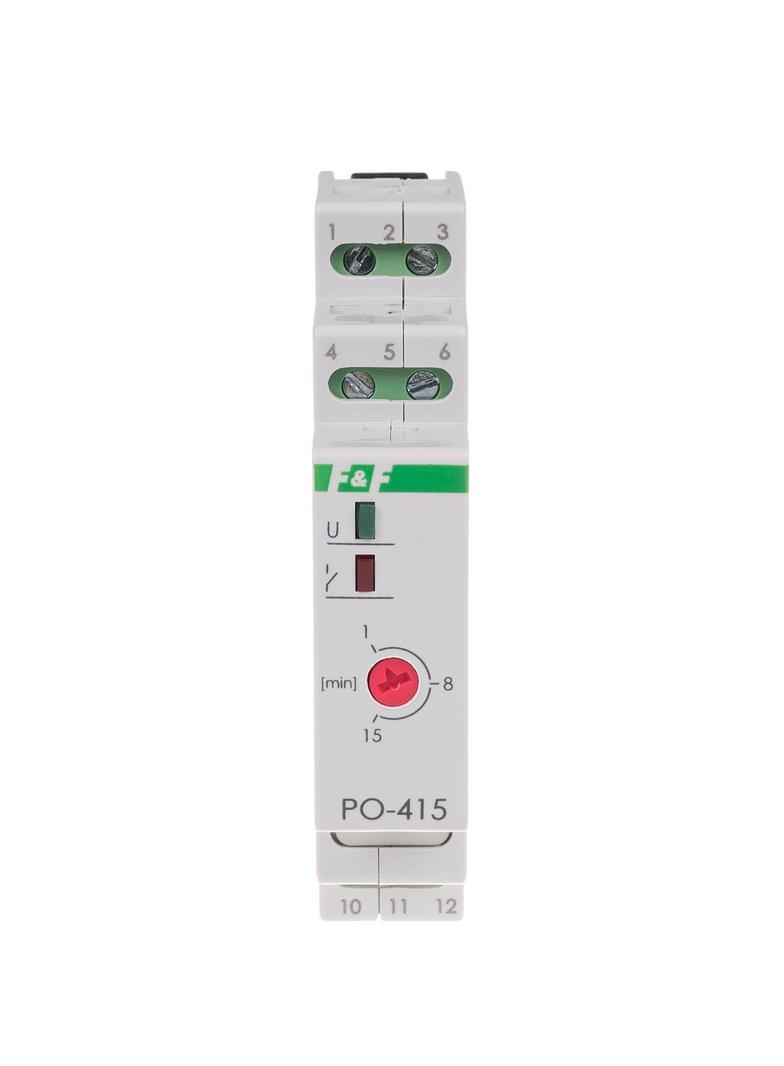

PO-415-24V
Funkcja załączania impulsowego:
Nie
ETIM:
EC001439
Szerokość:
0.019
Funkcja opóźnionego wyłączenia:
Tak
Waga:
0.068
Głębokość:
0.07
Długość:
0.095
Funkcja opóźnionego załączania:
Nie
Rodzaj połączenia elektrycznego:
Połączenie śrubowe
Funkcja wyłączania impulsowego:
Nie
Głębokość:
65mm
Wysokość:
90mm
Szerokość:
18mm
Z wyjściem półprzewodnikowym:
Nie
Liczba wyjść zwłocznych, styk przełączny:
1
Liczba wyjść zwłocznych, styk zwierny:
0
Liczba wyjść zwłocznych, styk rozwierny:
0
Prąd znamionowy:
16A
Rodzaj napięcia sterowania:
AC/DC
Znamionowe napięcie sterowania Us dla DC:
21V - 27V
Znamionowe napięcie sterowania Us dla AC 50 Hz:
21V - 27V
Blok styków pomocniczych montowany na styczniku:
Nie
Odpowiedni do systemów zdalnego sterowania:
Nie
Możliwość sterowania zdalnego:
Nie
Funkcja taktowania zboczem narastającym, czas nastawiany:
Nie
Funkcja taktowania zboczem opadającym, czas nastawiany:
Tak
Funkcja migotania, załączanie zboczem narastającym, czas ustalony:
Nie
Funkcja migotania, załączanie zboczem opadającym, czas ustalony:
Nie
Funkcja formowania impulsu:
Nie
Funkcja gwiazda-trójkąt:
Nie
Do montażu na szynie TH:
Tak
Zakres nastawy czasu:
1s - 900s
Montaż czołowy:
Nie
Kompletny z gniazdem:
Tak
Stopień ochrony (IP):
IP20
Rodzaj napięcia zasilania:
AC/DC
Napięcie pracy dla AC 50 Hz:
21V - 27V
Materiał styków:
Stop srebra i dwutlenku cyny (AgSnO2)
Napięcie pracy dla DC:
21V - 27V
Maksymalny prąd załączania:
16A
