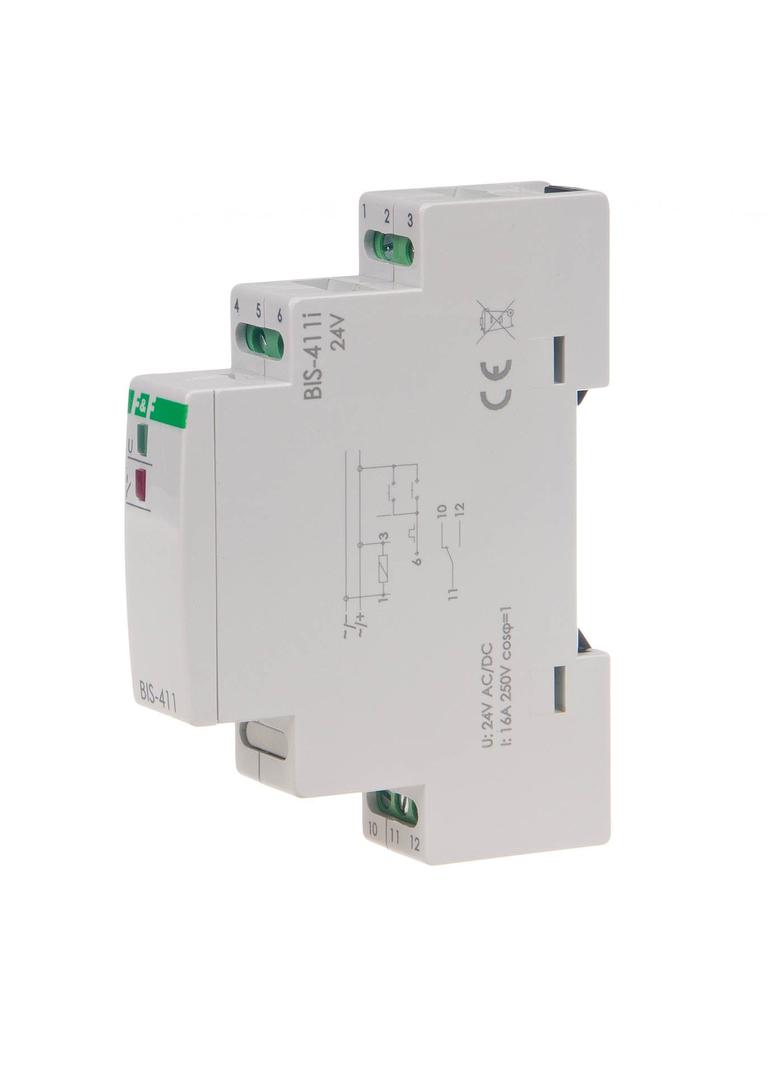

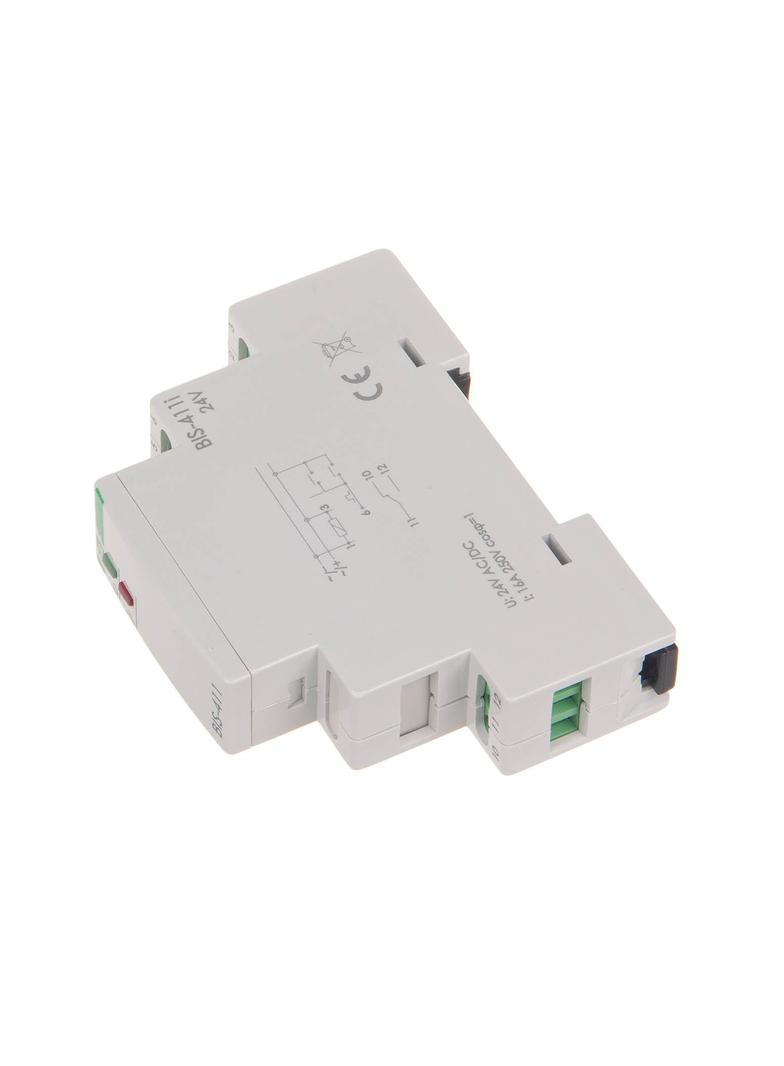

Napięcie zasilania 9÷30 V AC/DC Sterowanie lokalne TAK Maksymalny prąd obciążenia AC-1 16 A (160 A/20 ms) Element wykonawczy przekaźnik Konfiguracja styków 1 × NO Separacja styku TAK Odporność na prądy udarowe TAK Ilość kanałów 1 Funkcjonalność włącz/wyłącz Opóźnienie zadziałania 0,1 ÷ 0,2 s Prąd impulsu sterującego mniej niż 1 mA Współpraca z przyciskami podświetlanymi NIE Pamięć stanu po zaniku zasilania NIE Funkcja załącz na czas NIE Dedykowane wejścia sterowania centralnego NIE Sterowanie radiowe NIE Przyłącze zaciski śrubowe 2,5 mm² Moment dokręcający 0,4 Nm Pobór mocy 0,7 W Temperatura pracy -25 ÷ 50 °C Wymiary 1 moduł (18 mm) Montaż na szynie 35 mm Stopień ochrony IP20
Numer katalogowy:

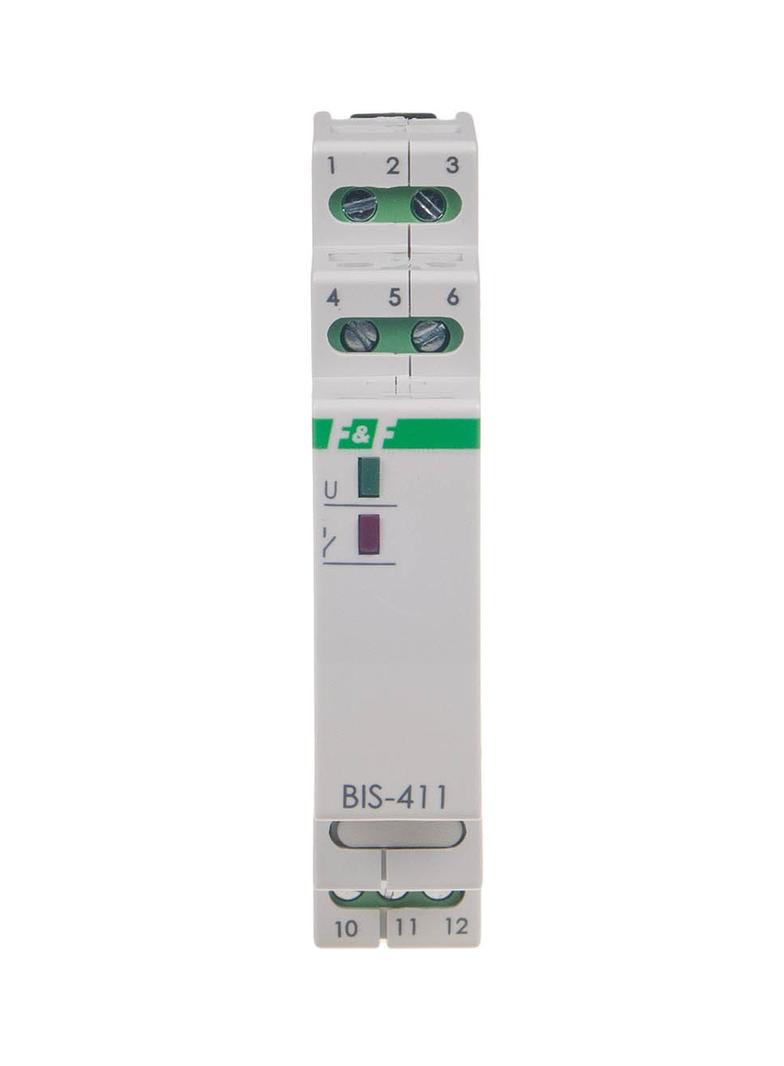

BIS-411-LED-24V
ETIM:
EC000188
Głębokość:
0.07
Maksymalny prąd załączania (cos φ = 0,6):
12A
Waga:
0.07
Długość:
0.095
Szerokość:
0.019
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą):
600VA
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO):
750VA
Maksymalna zdolność łączeniowa dla świetlówek:
600VA
Maksymalna zdolność łączeniowa dla żarówek:
2000W
Rodzaj napięcia zasilającego:
AC
Zakres napięcia zasilającego:
9V - 30V
Znamionowy prąd załączania:
16A
Częstotliwość napięcia sterowania 1:
0Hz - 50Hz
Rodzaj napięcia sterowania 1:
AC/DC
Napięcie sterowania 1:
9V - 30V
Głębokość wbudowania:
65mm
Szerokość wyrażona liczbą modułów:
1
Sposób montażu:
Szyna DIN
Funkcja:
Przełącznik elektroniczny
Liczba styków przełącznych:
0
Liczba styków rozwiernych:
0
Liczba styków zwiernych:
1
Obsługa ręczna:
Nie
