PM 3.8 E12 M - Płyta montażowa 1xEB2/ED2 z szyną TH35 na 36 mod. (950)

ETI-POLAM

PM 3.8 E12 M - Płyta montażowa 1xEB2/ED2 z szyną TH35 na 36 mod. (950)

Name: PM 3.8 E12 M - Płyta montażowa 1xEB2/ED2 z szyną TH35 na 36 mod. (950)
Brand: ETI-POLAM
Availability: OutOfStock

Kod produktu856623

EAN5904723020114

Jednostkaszt

Numer katalogowy001101575

Link do producentaETI-POLAM

Podstawowe dane techniczne

ETIM: EC000213
Szerokość: 0.916
Długość: 0.155
Głębokość: 0.018
Waga: 1.68

24h

Magazyn: 0

14 dni

Producent: 7

Punkty w Elektroklub: pt.

Niezawodne i sprawdzone płyty montażowe SOLID GSX

Wewnętrzny system konstrukcyjny i akcesoria pozwalają na dostosowanie obudów SOLID GSX do wymogów różnych aplikacji. Dedykowane osłony CP oraz płyt montażowe PM umożliwiają montaż różnego rodzaju aparatury bez konieczności dodatkowego wiercenia czy wycinania otworów. Szeroka gama elementów mocujących LG-V pozwala optymalnie dostosować głębokość montażu aparatury. Elementy podziałowe EP-W wraz z belkami podziałowymi BL-WP umożliwiają podział wkładu zarówno w pionie jak i w poziomie. Główne elementy konstrukcyjne oraz akcesoria pasują do różnych typów obudów z systemu SOLID GSX.

Parametry techniczne

Numer katalogowy:

Indywidualny numer indentyfikacyjny nadany przez producenta.

001101575

Symbol artykułu:

Typ produktu określony przez producenta.

PM 3.8 E12 M

Nazwa klasy:

Płyta montażowa

Funkcja akcesoriów:

Określenie zastosowania akcesoriów SOLID GSX.

1szt
EB2/ED2 125,160,250A 3,4P
i aparatura modułowa

Ilość EB2/ED2:

Do zamocowania na płycie jednej sztuki wyłącznika/rozłącznika EB2/ED2 należy dokupić:
wersja 3P
• podkładkę M4 DIN 126 (AW-R 4) – 2 szt.
• podkładkę sprężystą M4 DIN 127 (AW-S 4) – 2 szt.
• nakrętkę M4 DIN 934 (AN-H 4) – 2 szt.
wersja 4P
• podkładkę M4 DIN 126 (AW-R 4) – 4 szt.
• podkładkę sprężystą M4 DIN 127 (AW-S 4) – 4szt.
• nakrętkę M4 DIN 934 (AN-H 4) – 4 szt.
Śruby mocujące w komplecie z aparatami.
Instrukcja montażu: CP X-2 E12 M
Aby zamontować płytę montażową PM x E12 M na elementach mocujących LG-V6 należy rozwiercić otwory montażowe wiertłem Ø6

Ilość modułów:

Szerokość wycięcia pod aparaturę modułową wyrażona w ilości typowych modułów 18 milimetrów.

Osłona dedykowana:

Płyta montażowa standardowo przeznaczona do stosowania z dedykowanymi akcesoriami.

CP 3.8-2 E12 M (001101486)

Matriał:

stal

Zabezpieczenie powierzchni:

ocynk

Szerokość [mm]:

Szerokość zewnętrzna pola dedykowanego dla danej płyty montażowej podana w milimetrach.

950

Wysokość [mm]:

Wysokość zewnętrzna pola dedykowanego dla danej płyty montażowej podana w milimetrach.

300

Zakres temperatur pracy [°C]:

-5 do +40

Zgodność z dyrektywą:

Dyrektywa UE ograniczająca stosowanie materiałów niebezpiecznych.

RoHs

Produkt systemowy:

ObudowySOLID GSX można wyposażyć w elementy systemu takie jak, dodatkowe wsporniki boczne, dedykowane płyty montażowe, szyny TH35, maskownice i inne.

SOLID GSX

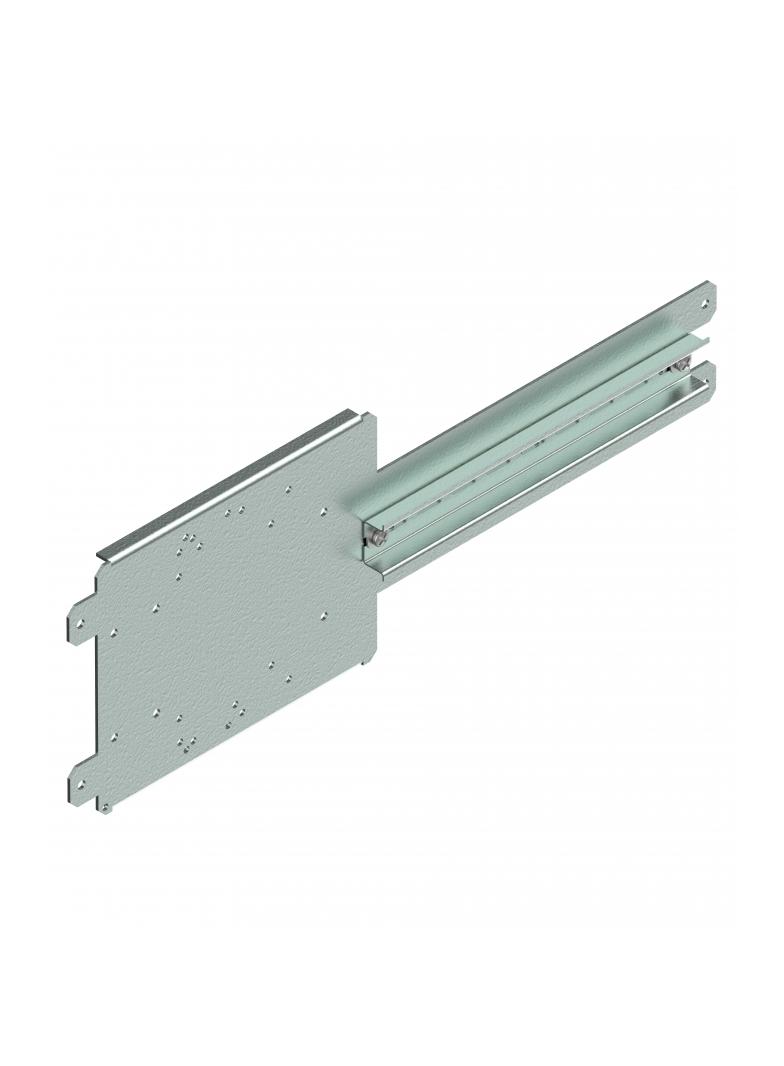

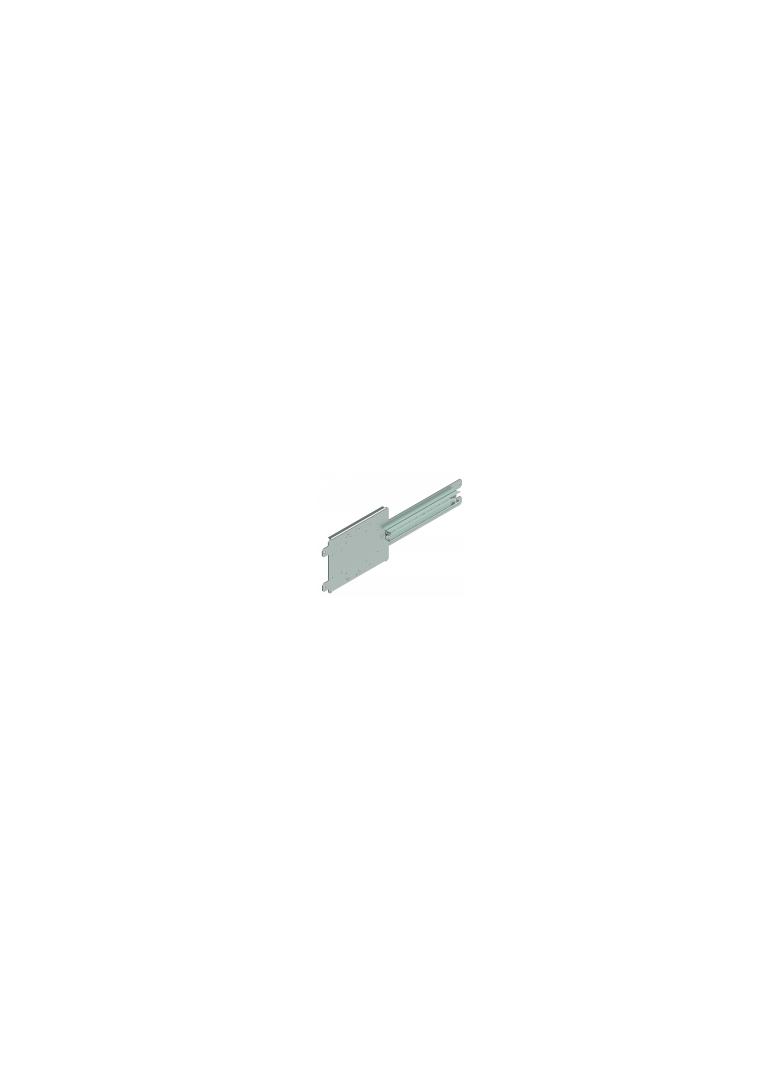

Zdjęcie produktu*

* zdjęcie produktu może przedstawiać inny podobny produkt z serii.

Zalety produktu

Płyty montażowe wykonane są z ocynkowanej blachy stalowej o grubości od 1,5 mm do 3 mm.

Płyty dedykowane posiadają otwór pozycjonujący, który po zainstalowaniu powinien znajdować się w lewym dolnym rogu.

Dla poprawy sztywności płyty posiadają zagięte krawędzie.

Płyty montażowe do wsporników pionowych WP-A mocowane są za pomocą elementów LG-V, LG-V5, LG-V6-B, LG-V6-D lub LG-V6R-B.

Do dedykowanych płyt montażowych przewidziano odpowiednie osłony.

Sposób mocowania aparatów, osłon i płyt montażowych do wsporników zawarty jest w odpowiednich instrukcjach montażu. (instrukcje dostępne są na stronie internetowej www.etipolam.com.pl/wsparcie-techniczne/instrukcje-obslugi).

Płyty posiadają otwory do montażu aparatów ETI. W instrukcji montażowej oznaczono otworowanie odpowiednio kolorami.

W płytach przeznaczonych do rozłączników i wyłączników EB/ED, KVL, LBS z aparaturą modułową zainstalowano szynę TH o wysokości 15 mm.
