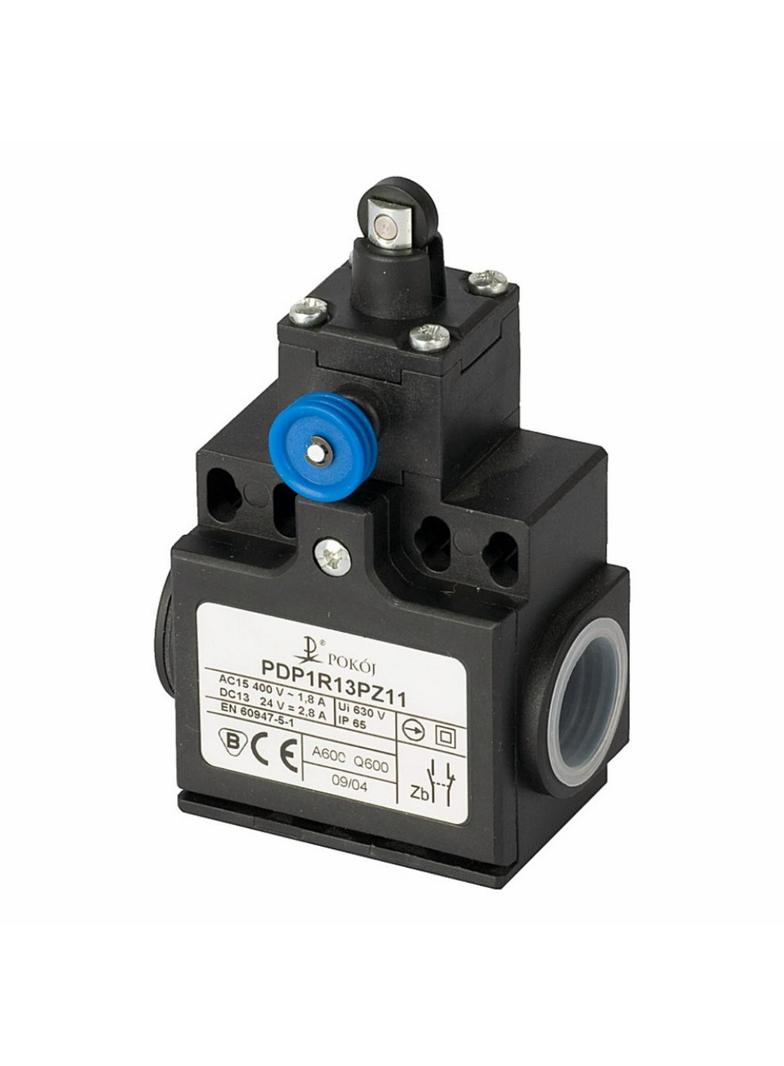

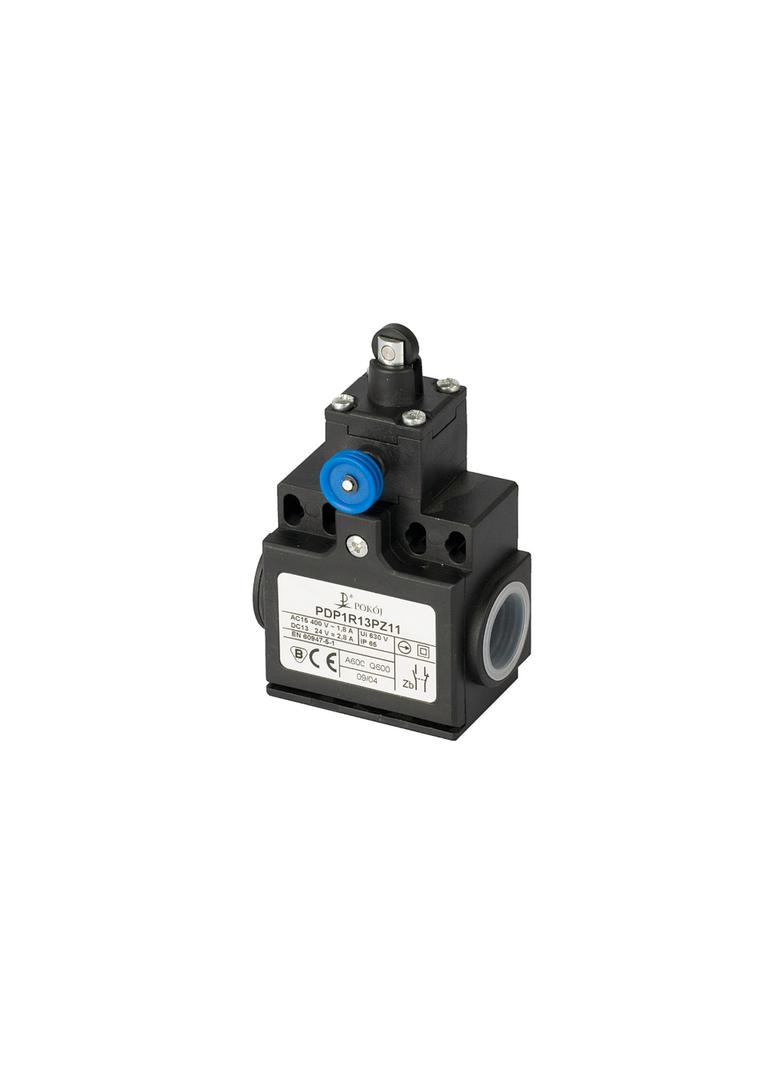

PDP1 R13 PW02 ŁĄCZNIK KRAŃCOWY

Głowica R13 popychacz stalowy z rolką z tworzywa Ø10,5 z resetowaniem.
Łączniki krańcowe typu PDP1 przeznaczone są do pracy w układach sterowniczych, kontrolnych i pomiarowych, np. w obrabiarkach, osprzęcie technologicznym w przemyśle spożywczym, w maszynach pakujących itp. Korpus wykonany jest z tworzywa, a precyzyjne wykonanie zapewnia dobre uszczelnienie. Głowice napędowe są zamienne i mogą być montowane w jednej z czterech możliwych pozycji. Umożliwiają one skuteczne przełączenie zestyków działających niezależnie (migowo) lub zależnie.


DANE TECHNICZNE


Napięcia znamionowe łączeniowe Ue: AC: 24/120/240V 50/60Hz; DC: 24/125/250V
Prądy znamionowe łączeniowe Ie: AC: 10/6/3/1,8A, DC: 2,8/0,55/0,27A
Kategoria użytkowania: AC-15, DC-13
Napięcie znamionowe udarowe wytrzymywane Uimp: 6kV
Stopień ochrony (IEC 60529): IP65
Stopień zanieczyszczenia środowiska wg IEC 60947-1: 3
Zabezpieczenie zwarciowe (typ i max. wartości danych znam. urządz. zabezpieczającego) Ue<500V a.c. Bi-Wts: 10A
Prąd cieplny umowny łącznika w powietrzu Ith (IEC 60947-5-1) 0<40°C: 10A
Zabezpieczenie przeciw wstrząsom elektrycznym (IEC 60536): Klasa II
Temperatura otoczenia: -25…+70 °C
Max. częstość przestawień: 3600 cykli/h
Oporność stykowa: 25mΩ
Przekrój przewodów przyłączeniowych: 1 lub 2 × 0,75÷2,5mm2
Pozycja montażu: dowolna
Materiał obudowy: tworzywo
Normy: IEC 60947-5-1, EN 60947-5-1, EN 50047
