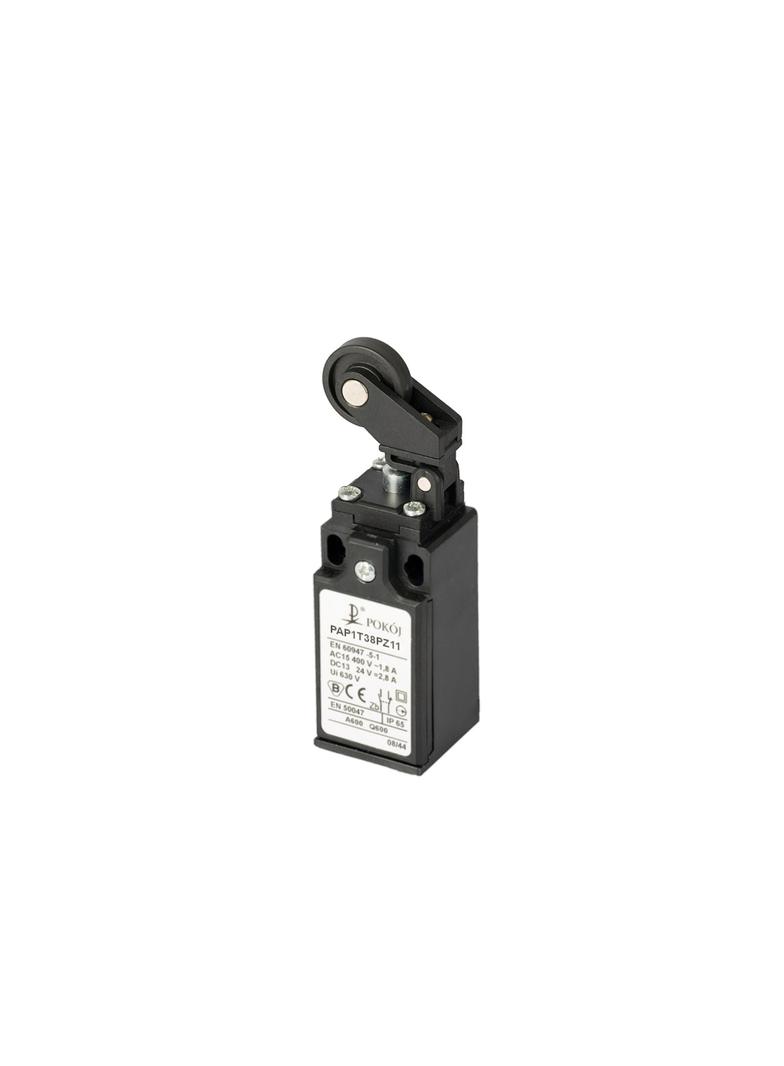

PAP1 T38 PZ11 ŁĄCZNIK KRAŃCOWY

Głowica T38 popychacz stalowy i dźwignia z rolką z tworzywa Ø22.

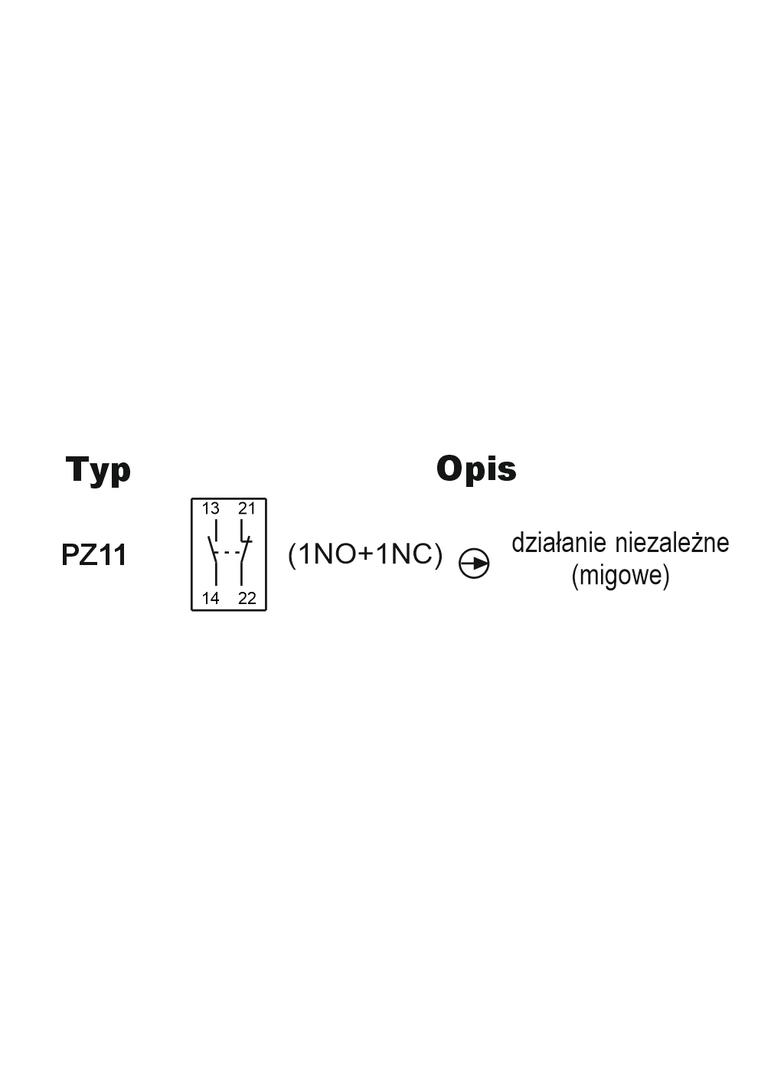

Łączniki krańcowe typu PAP1 przeznaczone są do pracy w układach sterowniczych, kontrolnych i pomiarowych, np. w obrabiarkach, osprzęcie technologicznym w przemyśle spożywczym, w maszynach pakujących itp. Korpus wykonany jest z tworzywa, a precyzyjne wykonanie zapewnia dobre uszczelnienie. Głowice napędowe są zamienne i mogą być montowane w jednej z czterech możliwych pozycji. Umożliwiają one skuteczne przełączenie zestyków działających niezależnie (migowo) lub zależnie.


DANE TECHNICZNE


ETIM: EC000030
Jednostka: szt.
Waga: 0,08 kg
Długość: 92 mm
Szerokość: 30,3 mm
Wysokość: 30 mm
IP: 65
Napięcia znamionowe łączeniowe Ue: AC: 24/120/240/400V 50/60Hz, DC: 24/125/250V
Prądy znamionowe łączeniowe Ie: AC: 10/6/3/1,8A, DC: 2,8/0,55/0,27A
Kategorie użytkowania: AC-15, DC-13
Napięcie znamionowe izolacji Ui (IEC 60947-1): 500V (400V dla zestyków typu Z02, X12, X21, W03) A600, Q600 (A300, Q300 dla zestyków typu X12, X21, W03)
Napięcie znamionowe udarowe wytrzymywane Uimp: 6kV
Zabezpieczenie przeciw wstrząsom elektrycznym (IEC 60536): Klasa II
Temperatura otoczenia: -25…+70 °C
Max. częstość przestawień: 3600 cykli/h
Oporność stykowa: 25mΩ
Przekrój przewodów przyłączeniowych: 1 lub 2 × 0,75÷2,5mm2
Pozycja montażu: dowolna
Materiał obudowy: tworzywo
Normy: IEC 60947-5-1, EN 60947-5-1, EN 50047
