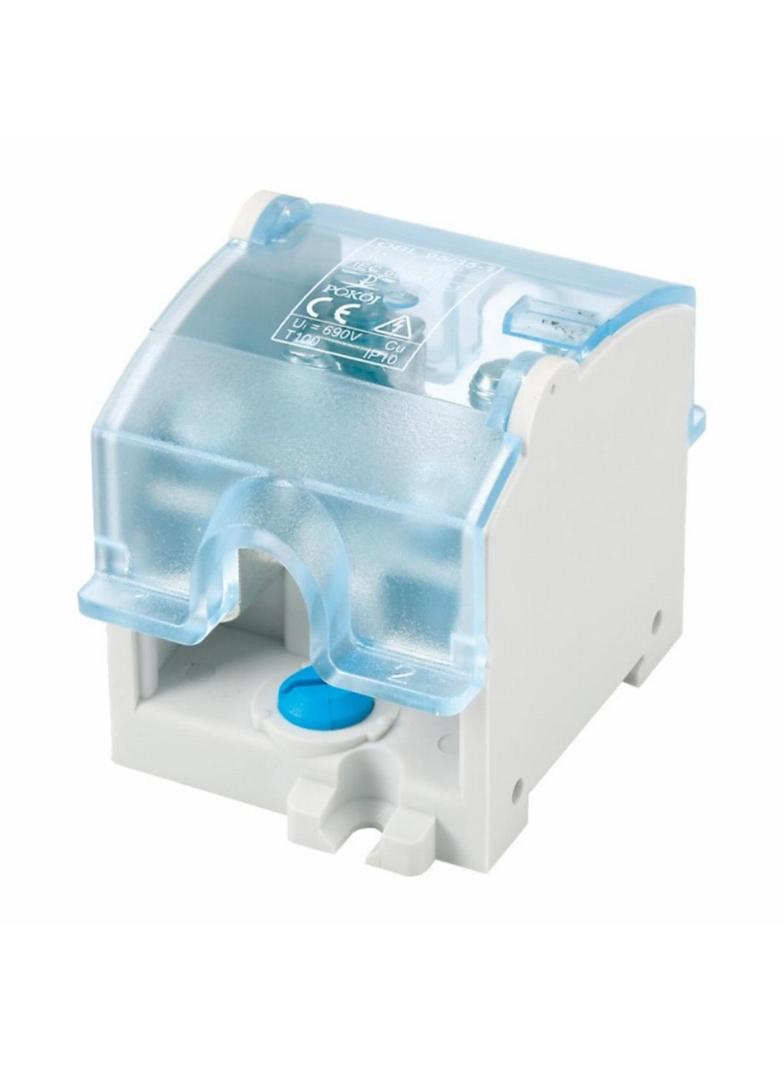

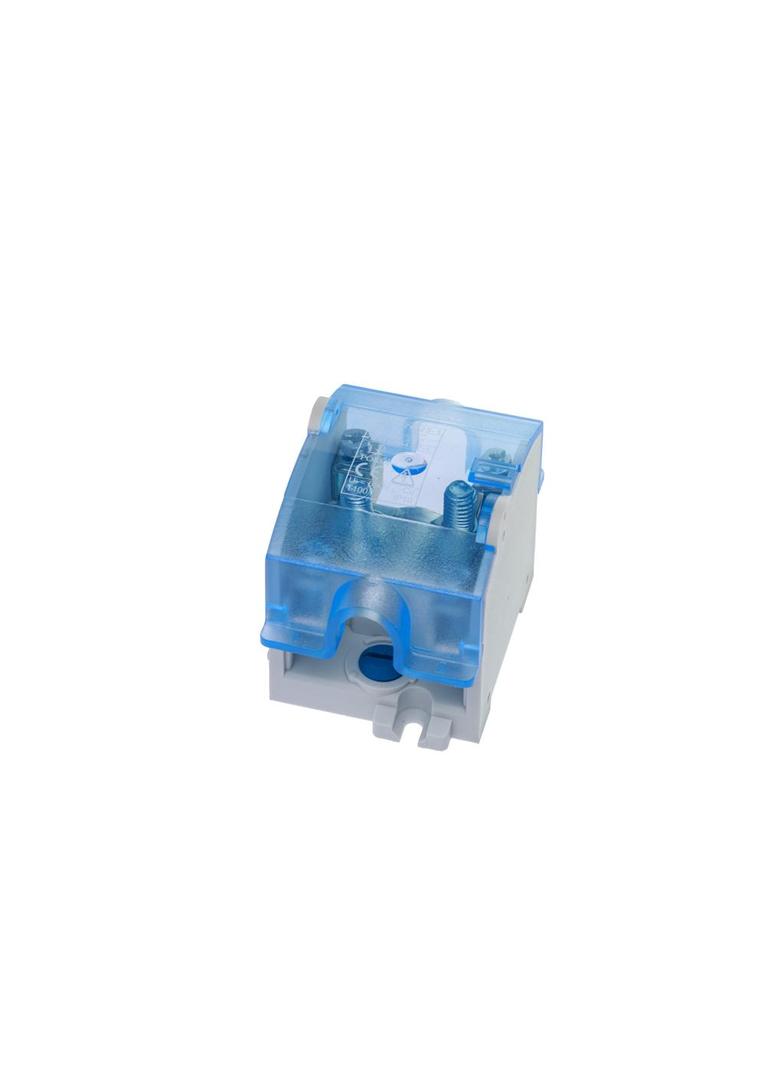

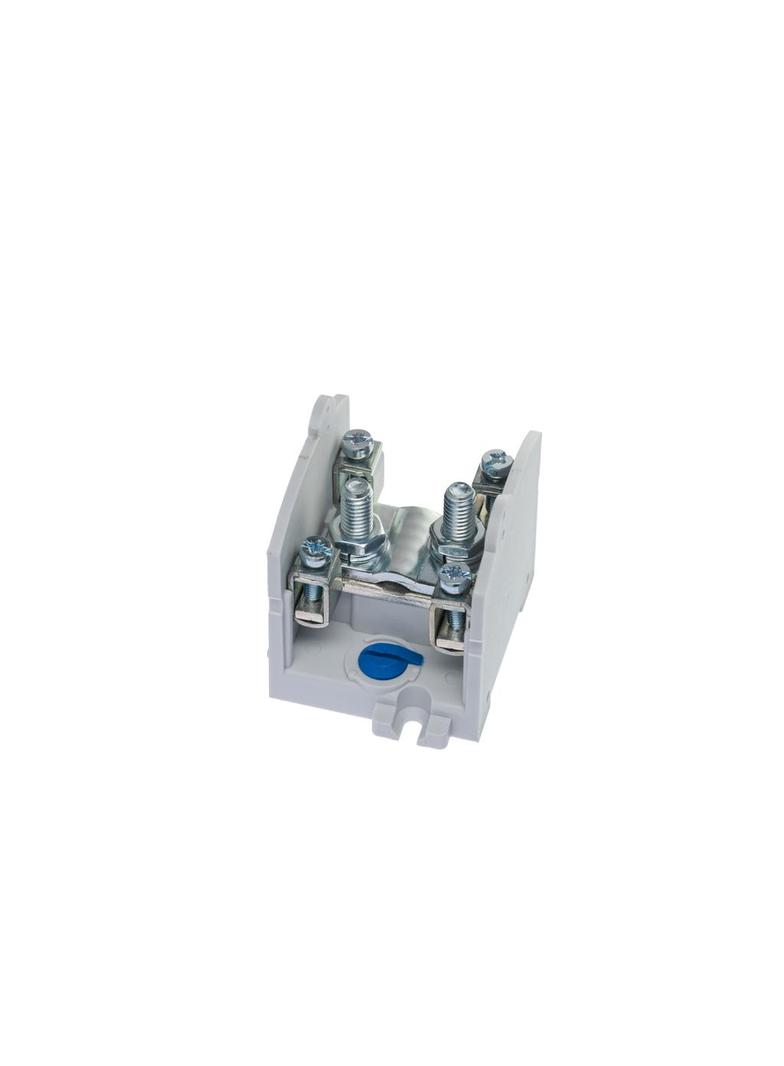

OBL 70/25-1 ODGAŁĘŹNIK

Korpus izolacyjny wykonany jest z poliamidu, a pokrywka z transparentnego poliwęglanu. Pozwala to na użytkowanie odgałęźników w przedziale temperatur -25 do 100ºC z odpornością na żar do 850ºC. W korpusach odgałęźników jednosekcyjnych znajdują się kołki i otwory pozycjonujące (w czterosekcyjnych tylko otwory), co pozwala na tworzenie zestawów wielosekcyjnych i ułatwia ich wspólny montaż. Podstawowymi przewodami montowanymi w zaciskach odgałęźników są przewody wykonane z miedzi, jednakże przy zachowaniu zasad bezpieczeństwa można zastosować przewody wykonane z aluminium. W tym celu należy oczyścić odizolowaną końcówkę przewodu z warstwy tlenku i bezpośrednio po tej czynności zabezpieczyć miejsce styku przez pokrycie wazeliną bądź smarem o odczynie obojętnym. Dzięki tym rozwiązaniom odgałęźniki typu OBL dają większe możliwości podczas tworzenia różnych konfiguracji montażowych przy mniejszych niż dotychczas gabarytach. Szczególnie istotnym elementem jest obniżenie wysokości odgałęźnika przy mocowaniu na listwie Ts35 w stosunku do starszych odmian LZG.
DANE TECHNICZNE

Przekrój znamionowy: główny 70mm2 / odgałęźny 25mm2 Napięcie znamionowe izolacji: 690V Prąd znamionowy ciągły: główny 192A / odgałęźny 101A Przyłączalność znamionowa drutu: główny 16-70mm2 / odgałęźny 4-25mm2 Przyłączalność znamionowa linki: główny 16-50mm2 / odgałęźny 4-16mm2 Moment skręcający dla zacisków: główny 6,0Nm / odgałęźny 2,0Nm Długość odizolowania: główny 27mm / odgałęźny 18mm Materiał: korpus poliamid / pokrywa poliwęglan Mocowanie: TS35 lub do podłoża Temperatura otoczenia: -25…+100ºC IP: 10 Norma: IEC 60998-2-1
