OA1-WER.NADTYN.PRZYCISK ZWAL.SAMOCZ 1 TOR ROZW.+LED SYGN.230VAC

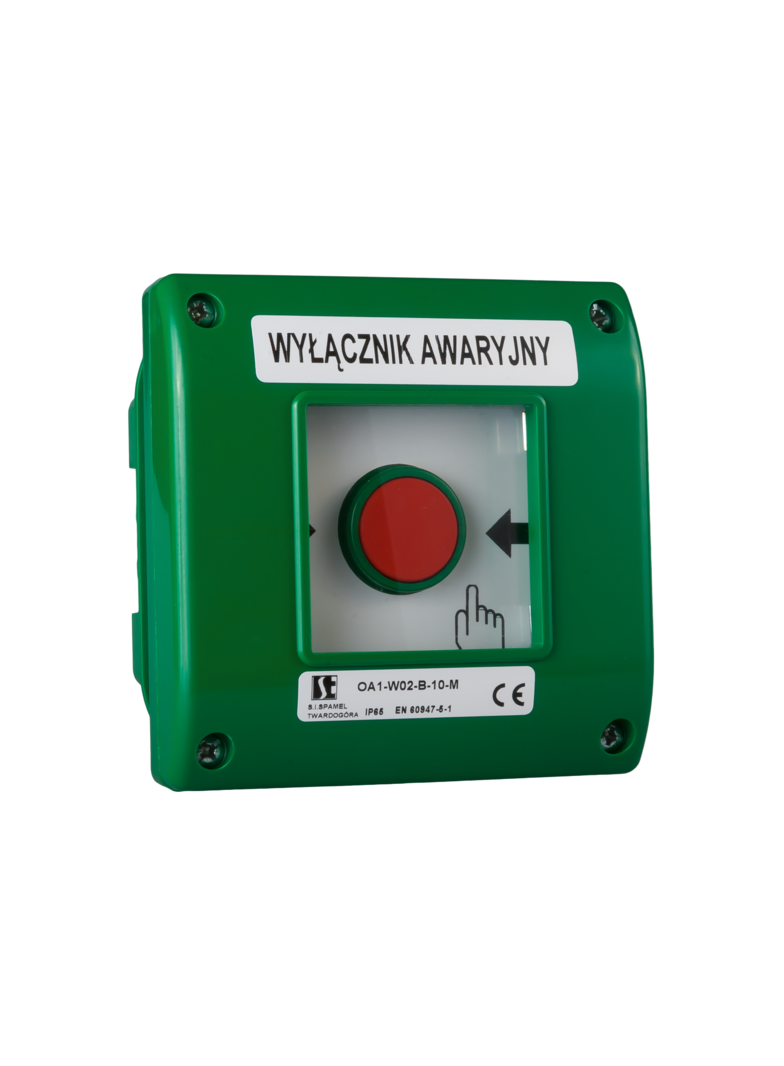

Ręczny przycisk awaryjny OA1
OPIS PRODUKTU

Ręczny przycisk OA1 przeznaczony jest do stosowania w miejscach gdzie wymagane jest awaryjne sterowanie ręczne.
Przykładowym zastosowaniem mogą być przejścia ewakuacyjne, które w sytuacji zagrożenia muszą zostać awaryjnie otwarte przez zbicie szybki. OA1 może być również użyty w obszarach gdzie w przypadku niebezpieczeństwa wymagane jest odłączenie zasilania przez trwałe uszkodzenie elementu kruchego.

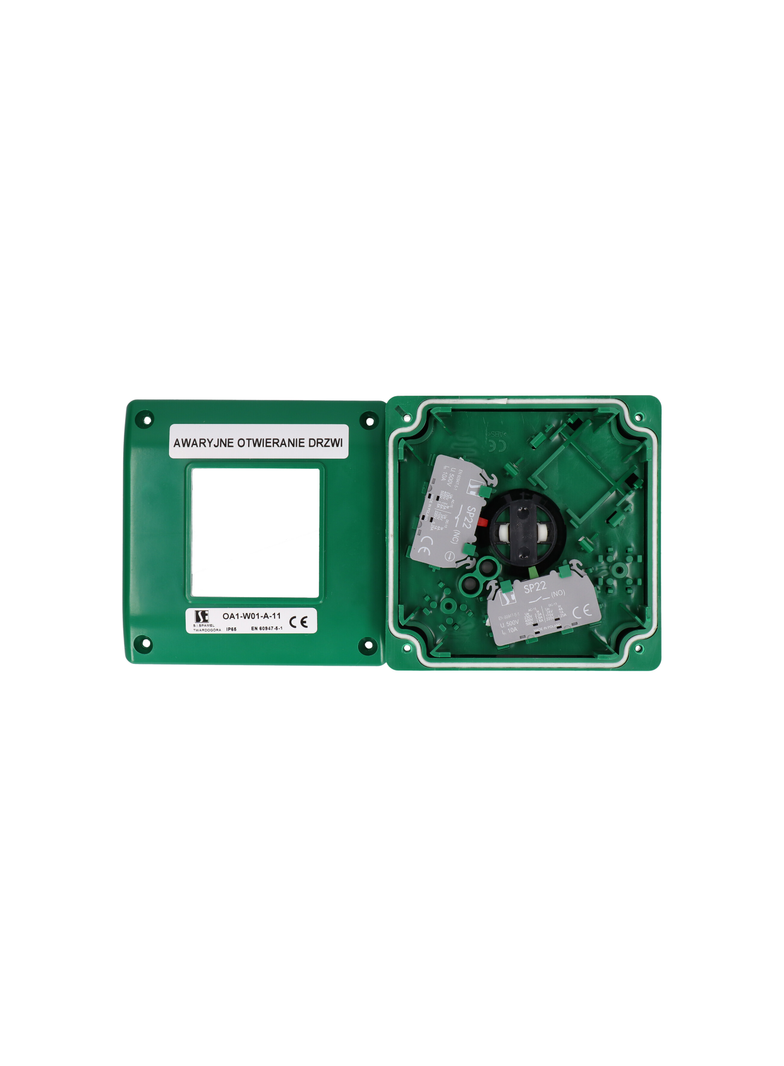

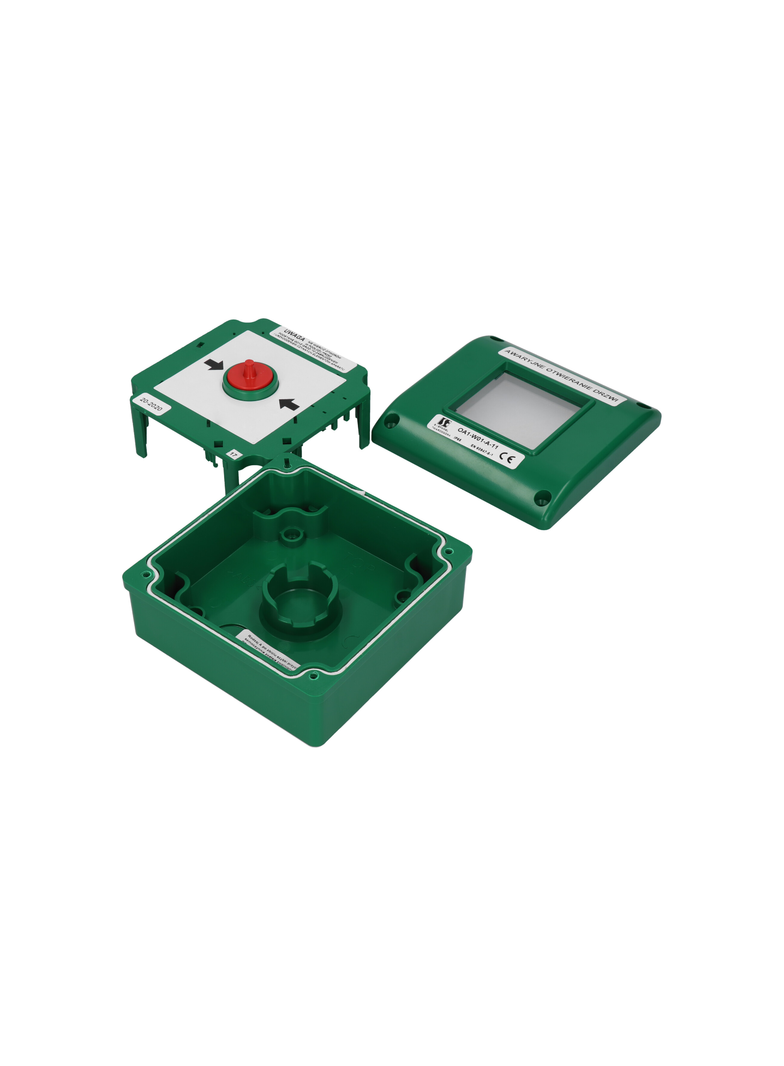

OA1 oferowany jest w dwóch wykonaniach, typ A i typ B. Typ A w sytuacji alarmowej wymaga tylko zbicia szybki co spowoduje zwolnienie przycisku. Dla typu B po zbiciu szybki należy wcisnąć przycisk z samoczynnym powrotem. OA1 ze względu na sposób mocowania występuje w obudowie nadtynkowej i podtynkowej. W każdej obudowie mogą być zainstalowane maksymalnie trzy łączniki SP22-10 (zwierny) lub SP22-01 (rozwierny).
Uruchomienie i wysłanie sygnału następuje przez zbicie szybki (typ A) lub po zbiciu szybki i wciśnięciu przycisku z samoczynnym powrotem (typ B). Kasowanie stanu alarmowego następuje przez wymianę elementu kruchego (szybki – symbol zamówienia PPOŻ-5701).

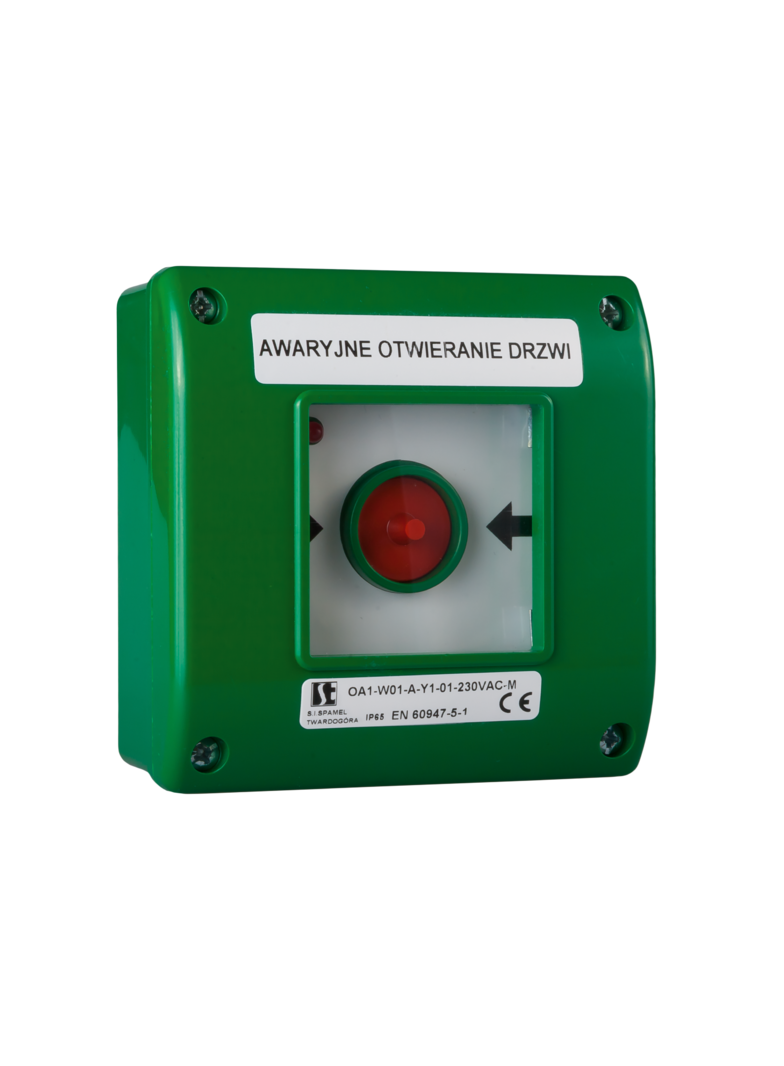

Etykiety z napisem Awaryjne Otwieranie Drzwi i Wyłącznik Awaryjny są dołączane luzem do wyrobu.
UWAGA

Przy wyborze torów prądowych należy uwzględnić wybrany typ (A lub B)
TYP A
Tor zwierny: stan zwarcia (obwód zamknięty) występuje po zamontowaniu pokrywy z szybką – przycisk jest wciśnięty
stan rozwarcia (obwód otwarty) występuje po demontażu pokrywy z szybką lub po zbiciu szybki – przycisk jest niewciśnięty
Tor rozwierny: stan zwarcia i rozwarcia odwrotnie do toru zwiernego
TYP B
Tor zwierny: stan zwarcia (obwód zamknięty) występuje gdy przycisk jest wciśnięty przed tym należy zdemontować poktywę z szybką lub zbić szybkę i wcisnąć ręcznie przycisk
stan rozwarcia (obwód otwarty) występuje po zamontowaniu pokrywy z szybką jak również po jej demontażu lub zbici szybki ale bez wciskania przycisku – przycisk niewciśnięty
Tor rozwierny: stan zwarcia i rozwarcia odwrotnie do toru zwiernego
