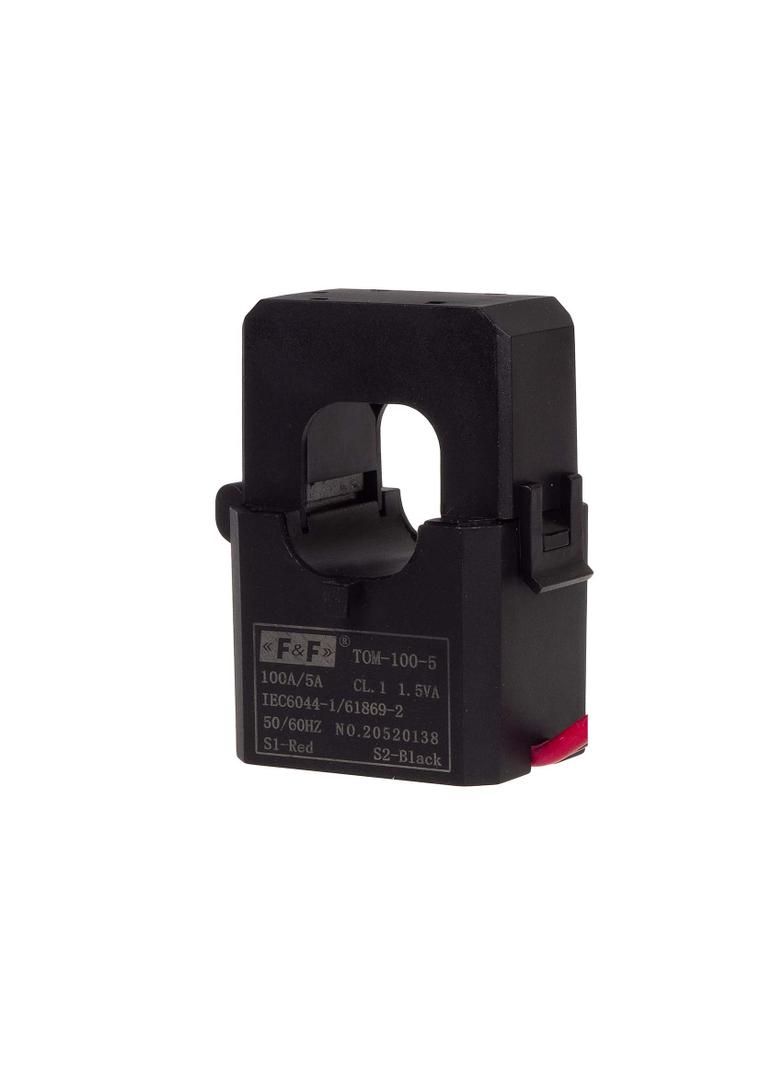

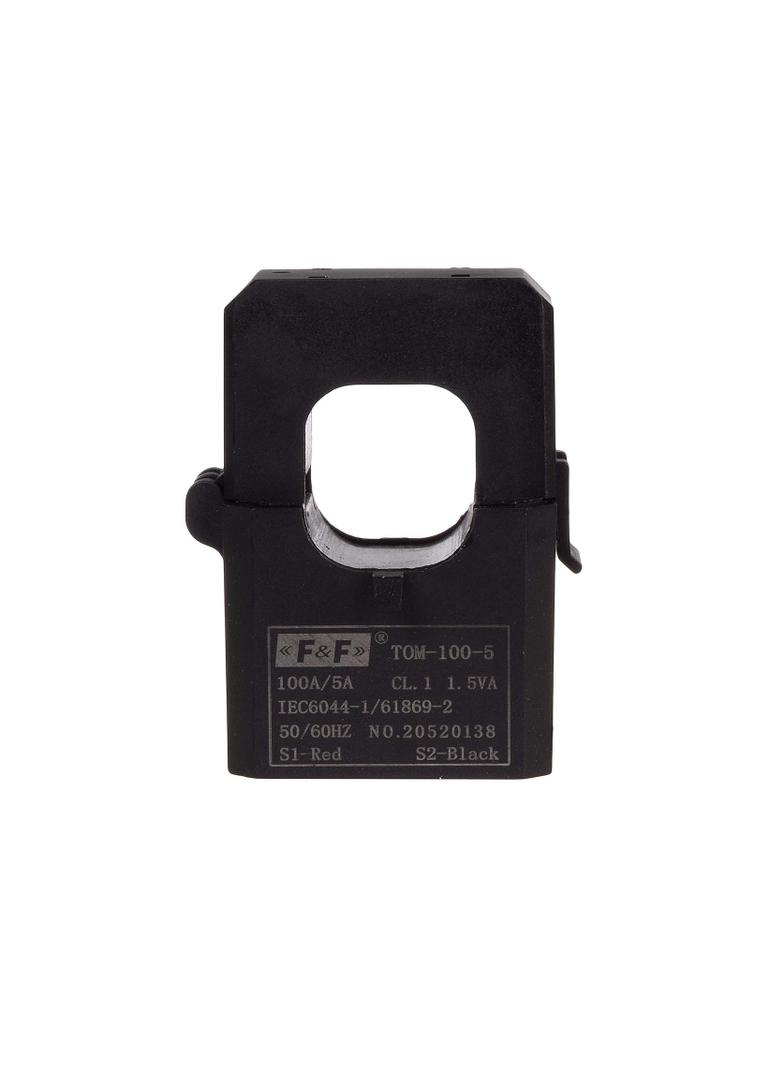

Typ jednofazowy Budowa z otwieranym rdzeniem Przekładnia lp/ls 100/5 Klasa 1 Moc [VA] 1,5 VA Częstotliwość 50÷60 Hz Maksymalne napięcie pracy 0,66 kV AC Nr normy IEC 60044-1 Prąd wtórny nominalny Is 5 A Napięcie przebicia izolacji 2 kV/1 min. Współczynnik bezpieczeństwa FS ≤ 2 Przyłącze S1/S2 przewód Temperatura pracy -15÷45°C Montaż szyna/przewód Stopień ochrony IP20 Wymiary: W; H; D; A; B; C; [mm] 45 mm, 67 mm, 35 mm, 23 mm, 24 mm, fi 22 mm
ETIM:
EC002048
Numer katalogowy:
TOM-100-5
Szerokość:
0.089
Długość:
0.105
Głębokość:
0.032
Waga:
0.78
Współczynnik przetężeniowy:
FS 5
Legalizowany:
Nie
Klasa dokładności:
1
Znamionowa wtórna moc pozorna:
1.5VA
Znamionowy prąd wtórny:
5A
Znamionowy prąd pierwotny:
100A
Model:
Przekładnik prądowy przelotowy
Z ochroną przed dotykiem:
Tak
Liczba wejść pierwotnych:
1
Z szyną miedzianą:
Nie
Mocowanie zatrzaskowe:
Nie
Średnica przepustu:
0mm
Szerokość otworu:
0mm - 23mm
Wysokość otworu:
0mm - 24mm
Przyłącze obwodu wtórnego:
Kabel
Pobór mocy:
0W
