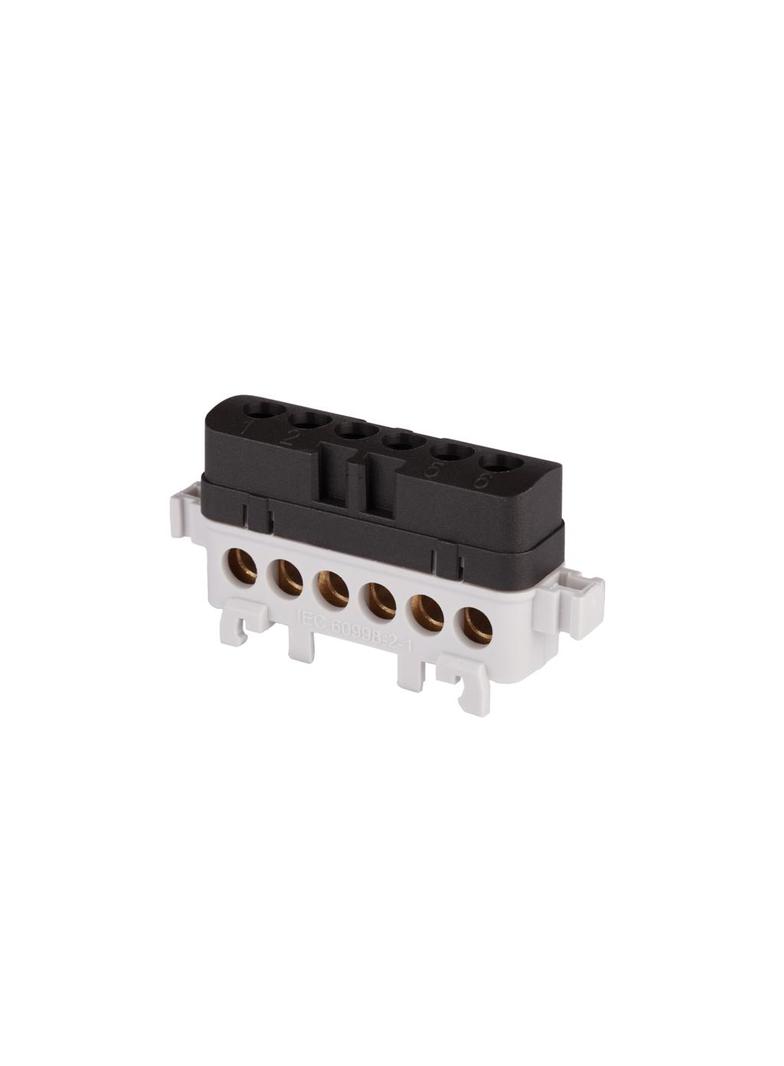

LPI-6s LISTWA PRZYŁĄCZENIOWA IZOLOWANA

Listwy Przyłączeniowe Izolowane LPI służą do realizowania połączeń torów prądowych, neutralnych lub ochronnych. Występują w dwóch odmianach: LPI-6 umożliwiający podłączenie sześciu przewodów oraz LPI-14 umożliwiający podłączenie czternastu przewodów. Każda listwa składa się z korpusu izolacyjnego oraz listwy zaciskowej wykonanej z mosiądzu. Podstawa korpusu dostępna jest w kolorze szarym i żółtym, natomiast pokrywa korpusu występuje w kolorach niebieskim, zielonym i czarnym. Konstrukcja podstawy umożliwiająca montaż na szynie TS35, 12×2 lub do podłoża za pomocą wkrętów. W pokrywie znajdują się gniazda na oznaczniki typu DK oraz cyfrowe oznaczenie poszczególnych torów zacisków. Listwy przyłączeniowe LPI można także zamontować na wspornikach typu Ws tworząc izolowany blok 2..4 listew zwany BLPI. Wsporniki typu Ws umożliwiają montaż do podłoża oraz do szyny TS35. Wsporniki wyposażone są w gniazda na oznaczniki. Blok BLPI może składać się z sześcio lub czternastozaciskowych listew LPI. Występuje także w specjalnej odmianie żółto-zielonej do zastosowania tylko w torach ochronnych.


DANE TECHNICZNE


Przyłączalność znamionowa: 16mm2
Przekrój znamionowy:
[drut] 6× 1,5…16mm2
[linka] 6× 1,5…10mm2
Napięcie znamionowe izolacji: 400V
Prąd znamionowy ciągły: 76A
Długość odizolowania: 12mm
Materiał izolacyjny: poliamid
Temperatura otoczenia: -25…+100°C
Normy: IEC 60998-2-1
IP: IP20
Masa: 33g
