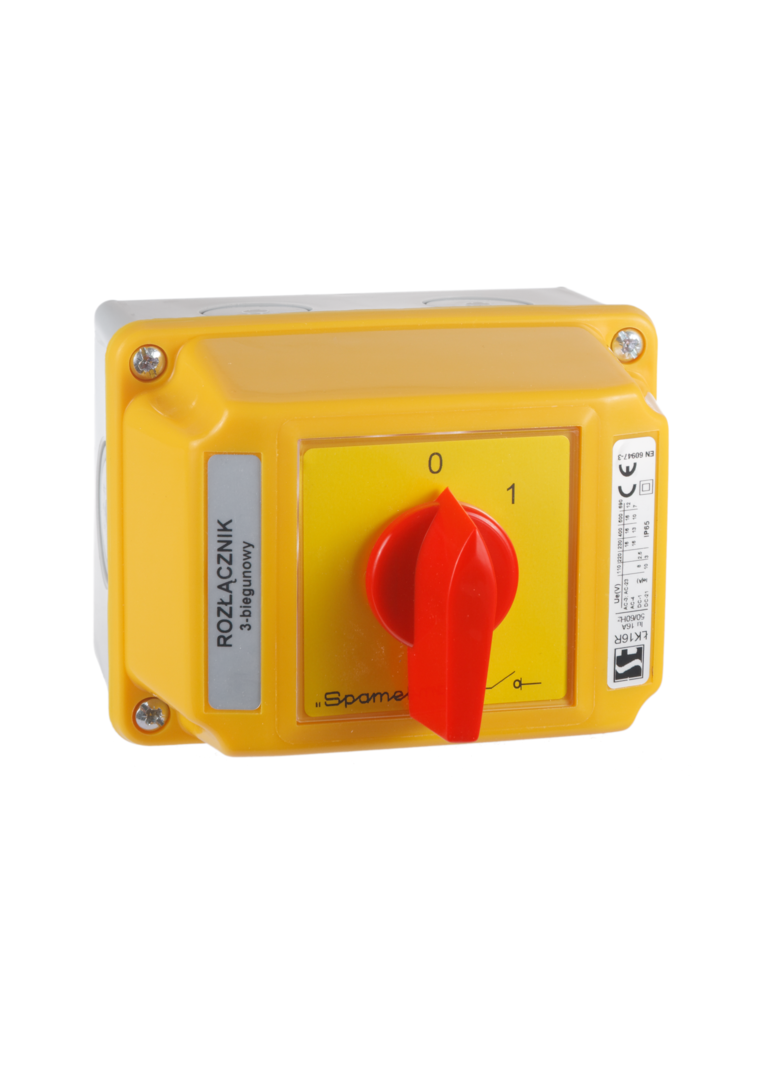

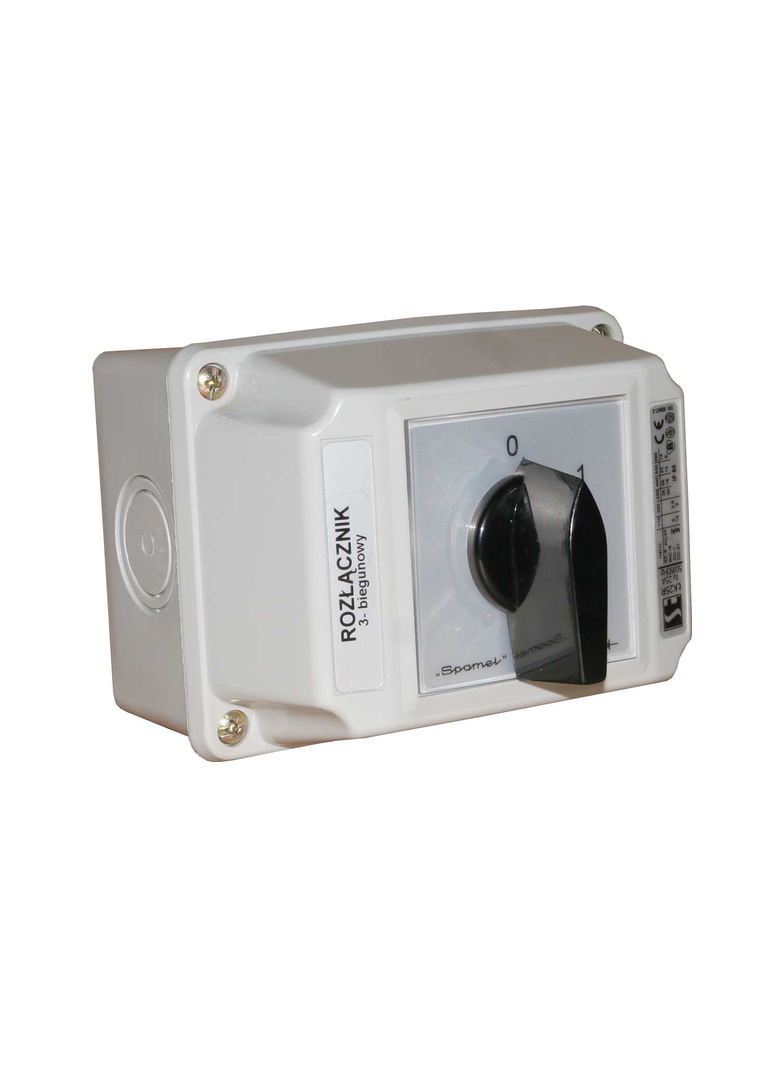

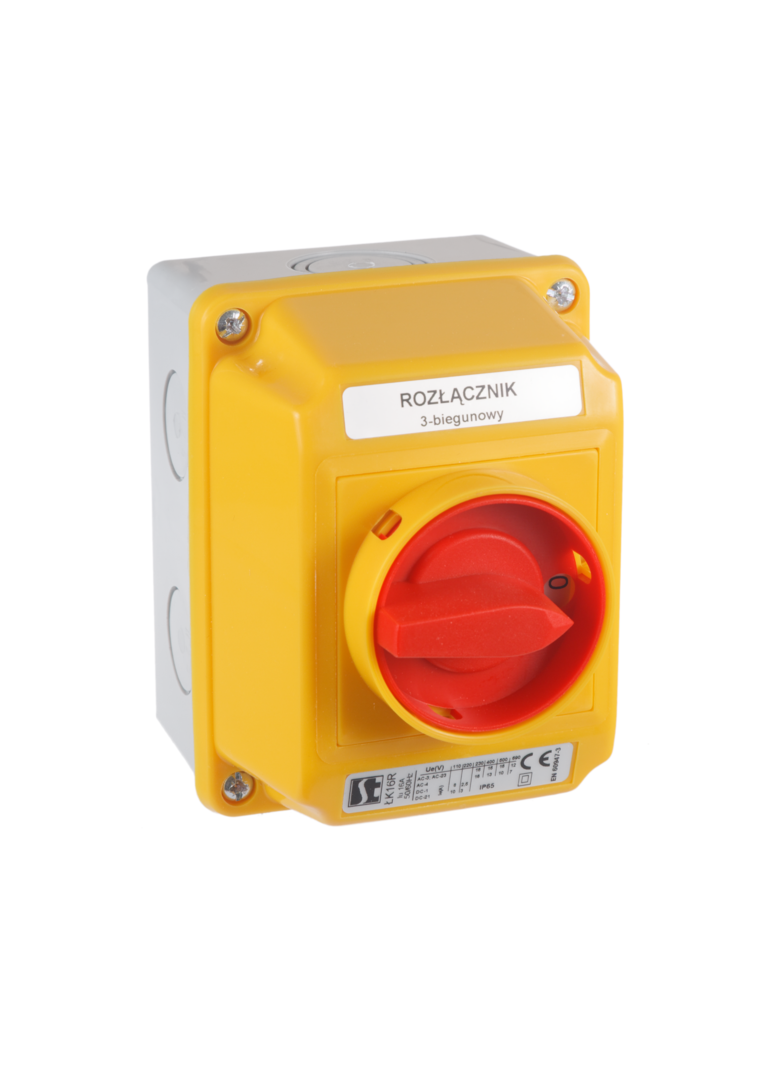

ŁĄCZNIK ŁK 25R 2.8211.OB 2 ZC
- ETIM
- EC001105
- Materiał obudowy
- Tworzywo sztuczne
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Rodzaj elementu wykonawczego
- Pokrętło
- Kompletne urządzenie w obudowie
- Tak
Zastosowanie
Łączniki krzywkowe są to aparaty do mechanicznego załączania i rozłączania prądów z możliwością realizacji określonego programu łączeń w funkcji obrotu pokrętła. Łączniki krzywkowe znajdują zastosowanie w obudowach instalacji elektrycznych niskiego napięcia zwłaszcza jako wyłączniki, rozłączniki, przełączniki oraz łączniki sterownicze. Łączniki krzywkowe mogą być zainstalowane w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – przeznaczenie przemysłowe) w temp. -40…+70°C. Łączniki krzywkowe spełniają wymagania normy PN-EN60947-3, IEC 60947-3. Ponadto mogą pracować w warunkach środowiskowych określonych w normach:
IEC 60068-2-6 (wibracje),
IEC 60068-2-27 (udary),
IEC 60068-2-2 (suche gorąco),
IEC 60068-2-1 (zimno),
IEC 60068-2-30 (wilgotne gorąco),
IEC 60068-2-52 (mgła solna).
Budowa
Segmentowa budowa łączników z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła napędu. W łączniku może być zastosowany mechanizm z kątem obrotu pokrętła co 30°, 45° lub 90°, np. przy 30° daje nam maksymalnie 12 pozycji pokrętła.
Ze względu na sposób mocowania są oferowane łączniki:
• Do pulpitu – P
• Do bazy – B
• Do szyny – S
• W obudowie – OB1, OB2, OB3, OB4
• W obudowie podtynkowej – OBP1
