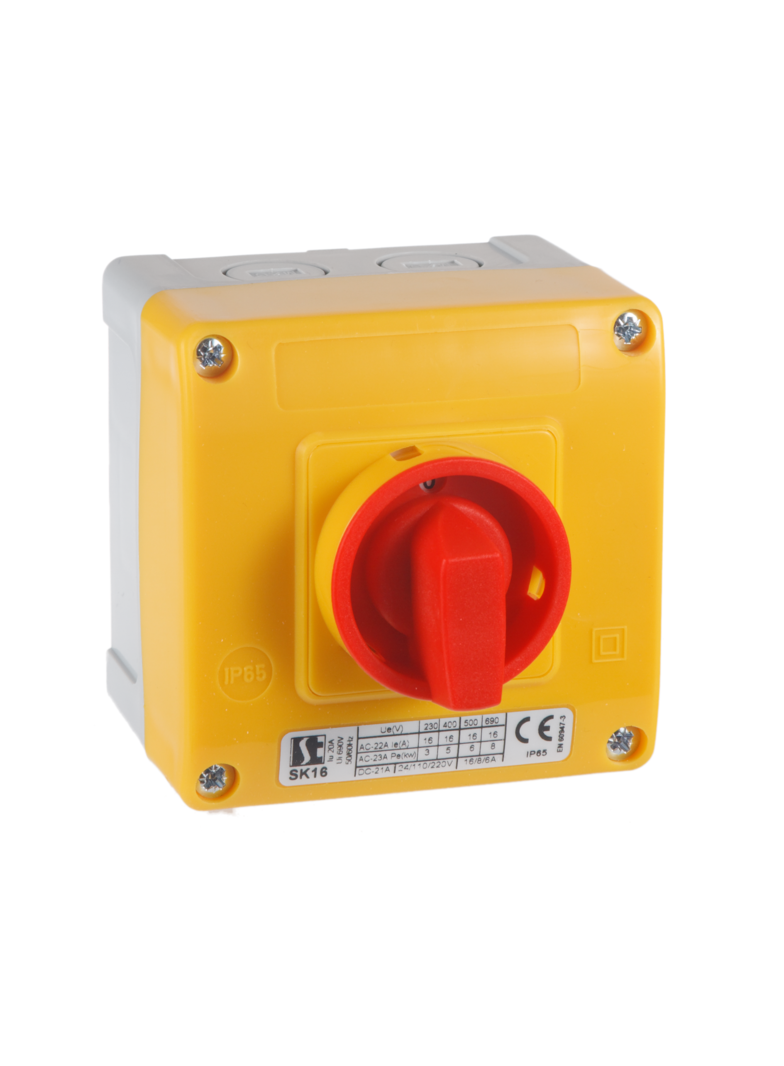

Łącznik Krzywkowy 16A, Łącznik obwodów 0-1-2-3, w obudowie OB11,

Zastosowanie
Łączniki krzywkowe są elektrycznymi obrotowymi łącznikami wielotorowymi przystosowanymi do załączania i wyłączania prądów. Łączniki krzywkowe znajdują zastosowanie w obwodach instalacji elektrycznych niskiego napięcia zwłaszcza jako wyłączniki, rozłączniki, przełączniki oraz łączniki sterownicze. Łączniki krzywkowe mogą być zainstalowane w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – przeznaczenie przemysłowe) w temp. -40…+70°C. Łączniki krzywkowe spełniają wymagania normy PN-EN 60947-3, IEC 60947-3. Ponadto mogą pracować w warunkach środowiskowych określonych w normach:
IEC 60068-2-6 (wibracje),
IEC 60068-2-27 (udary),
IEC 60068-2-2 (suche gorąco),
IEC 60068-2-1 (zimno),
IEC 60068-2-30 (wilgotne gorąco),
IEC 60068-2-52 (mgła solna).

Budowa
Segmentowa budowa łączników z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła napędu. Stosując dobraną liczbę zębów zębatki w mechanizmie napędu można uzyskiwać kąty skoku pokrętła co 30°, 45° lub 90°, np.: przy 30° daje nam maksymalnie 12 pozycji pokrętła. Ponadto rozłączniki SK charakteryzują się małymi gabarytami, stopniem ochrony IP20 zwiększającym bezpieczeństwo instalatora.

Ze względu na sposób mocowania oferowane są łączniki:
• Do pulpitu – P
• Do bazo-szyny (TS35) – BS

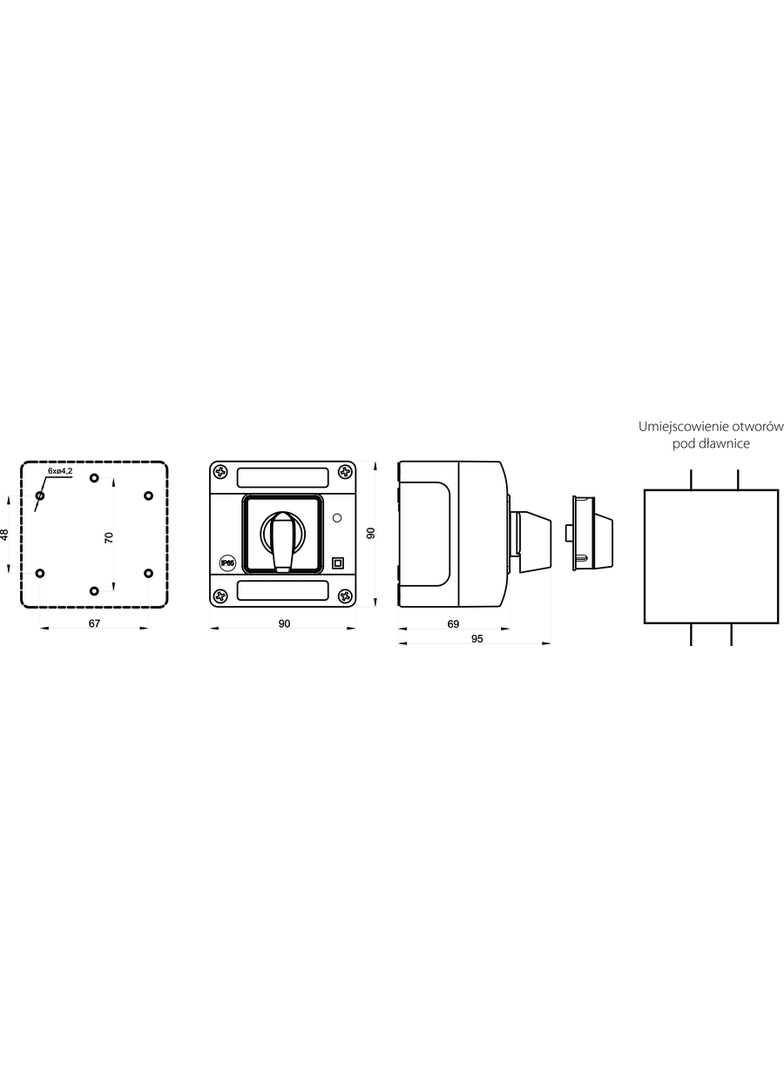

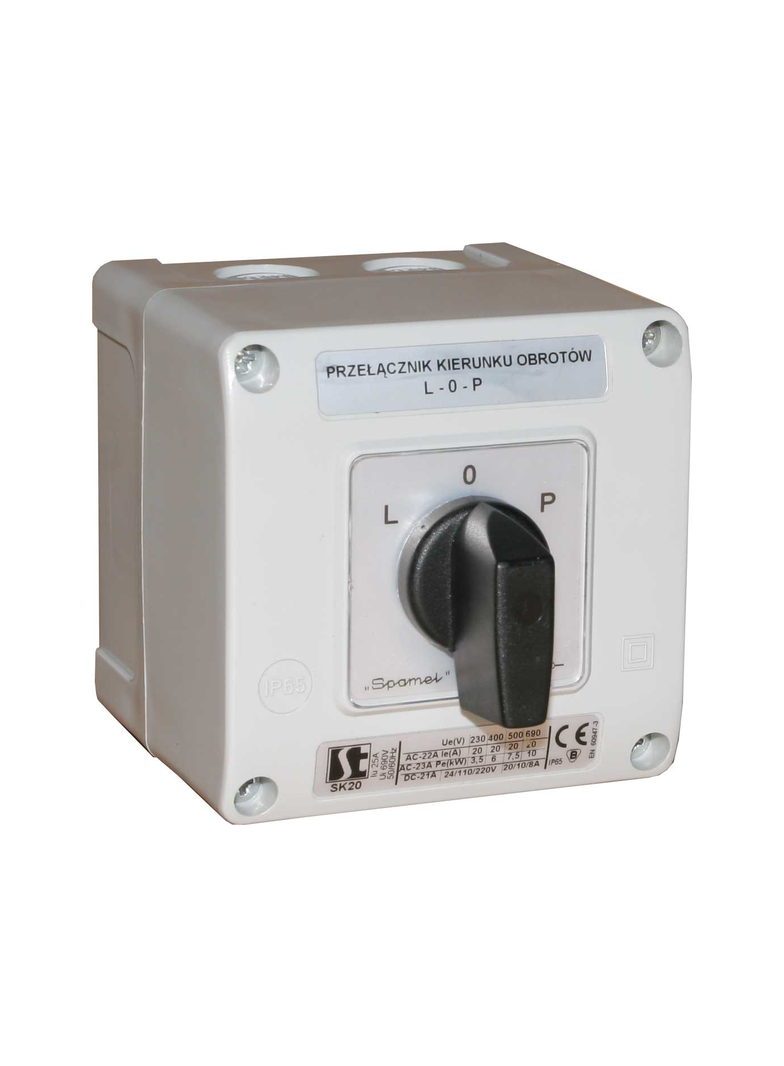

• W obudowie – OB11, OB12, OB13, OB14
• W obudowie z lampką OB11 L, OB12 L, OB13 L, OB14 L
• Do szyny (TS35) z maskownicą modułówą – S10,
