Zastosowanie
Łączniki krzywkowe są elektrycznymi obrotowymi łącznikami wielotorowymi przystosowanymi do załączania i wyłączania prądów. Łączniki krzywkowe znajdują zastosowanie w obudowach instalacji elektrycznych niskiego napięcia zwłaszcza jako wyłączniki, rozłączniki, przełączniki oraz łączniki sterownicze. Łączniki krzywkowe mogą być zainstalowane w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia – przeznaczenie przemysłowe) w temp. -40…+70°C (ŁK40, 63) i -25…+70°C (ŁK15). Łączniki krzywkowe spełniają wymagania normy PN-EN60947-3,
IEC 60947-3. Ponadto mogą pracować w warunkach środowiskowych określonych w normach:
IEC 60068-2-6 (wibracje),
IEC 60068-2-27 (udary),
IEC 60068-2-2 (suche gorąco),
IEC 60068-2-1 (zimno),
IEC 60068-2-30 (wilgotne gorąco),
IEC 60068-2-52 (mgła solna).
Budowa
Segmentowa budowa łączników z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła napędu. Stosując dobraną liczbę zębów zębatki w mechanizmie napędu można uzyskiwać kąty skoku pokrętła co 30°, 45° lub 90°, np.: przy 30° daje nam maksymalnie 12 pozycji pokrętła.
Ze względu na sposób mocowania są oferowane łączniki:
• Do pulpitu – P
• Do bazy – B
• Do szyny – S

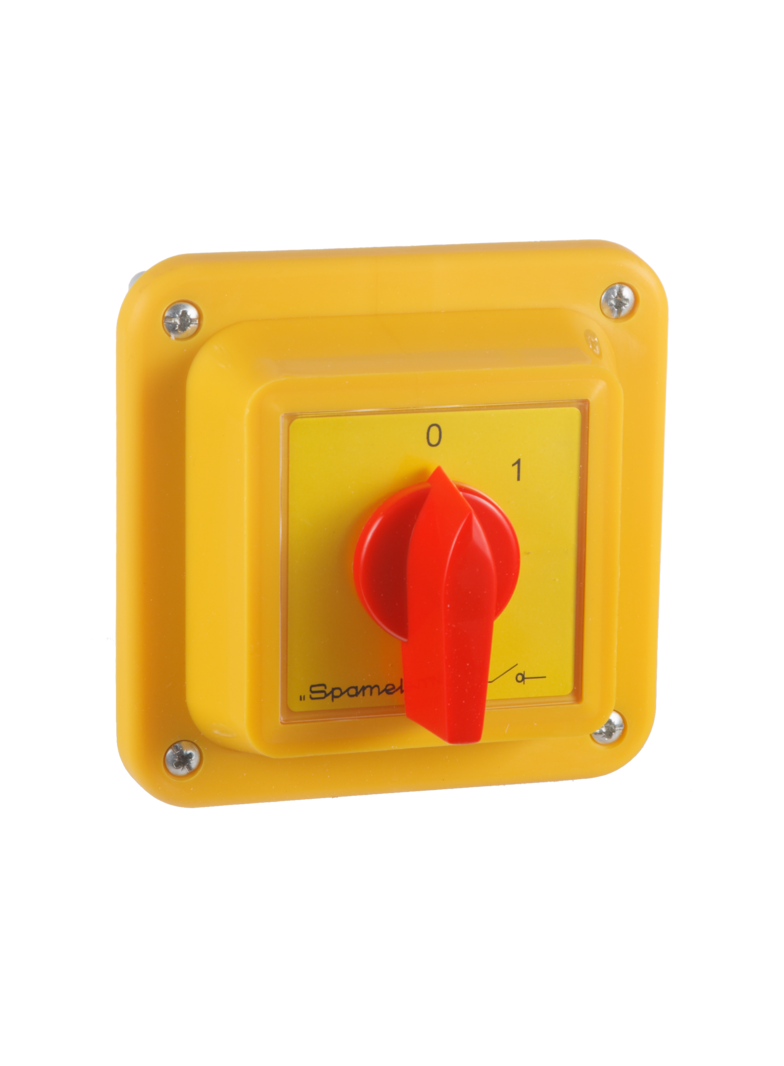

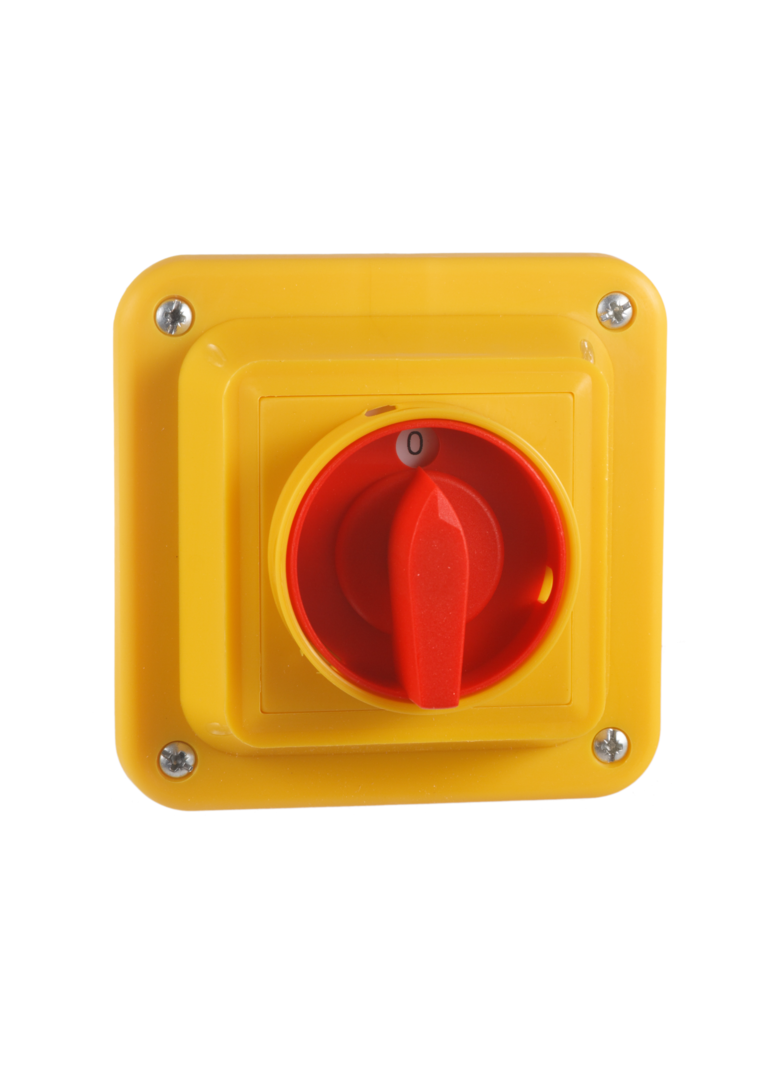

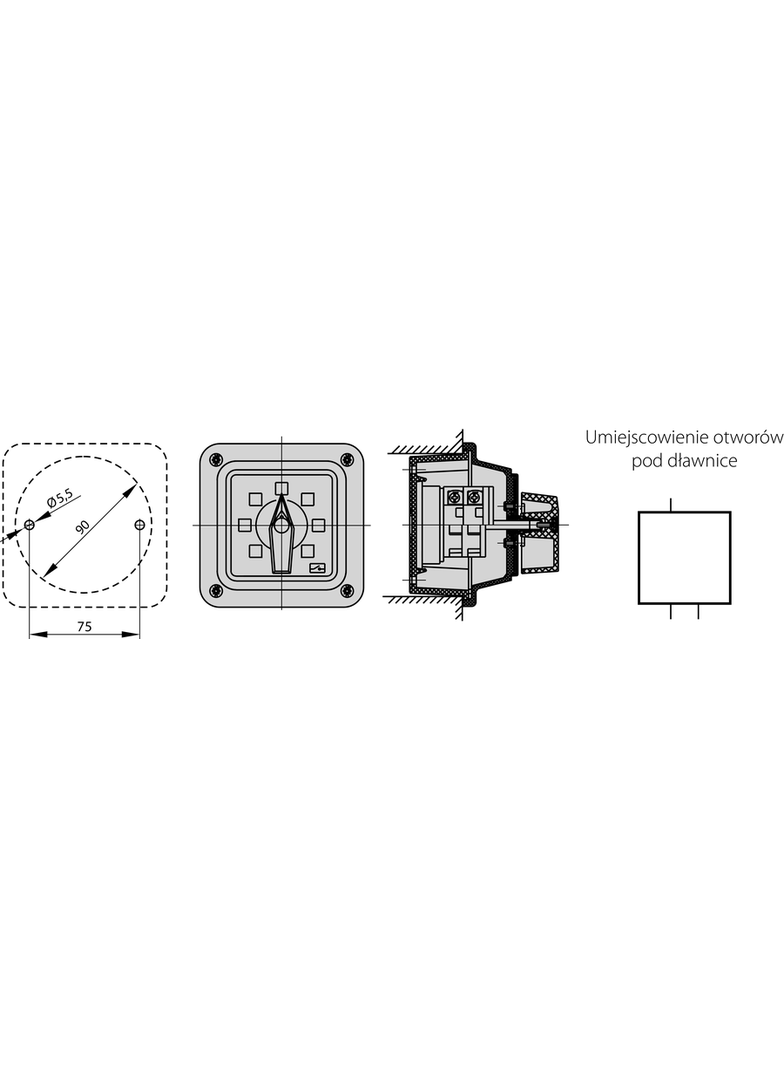

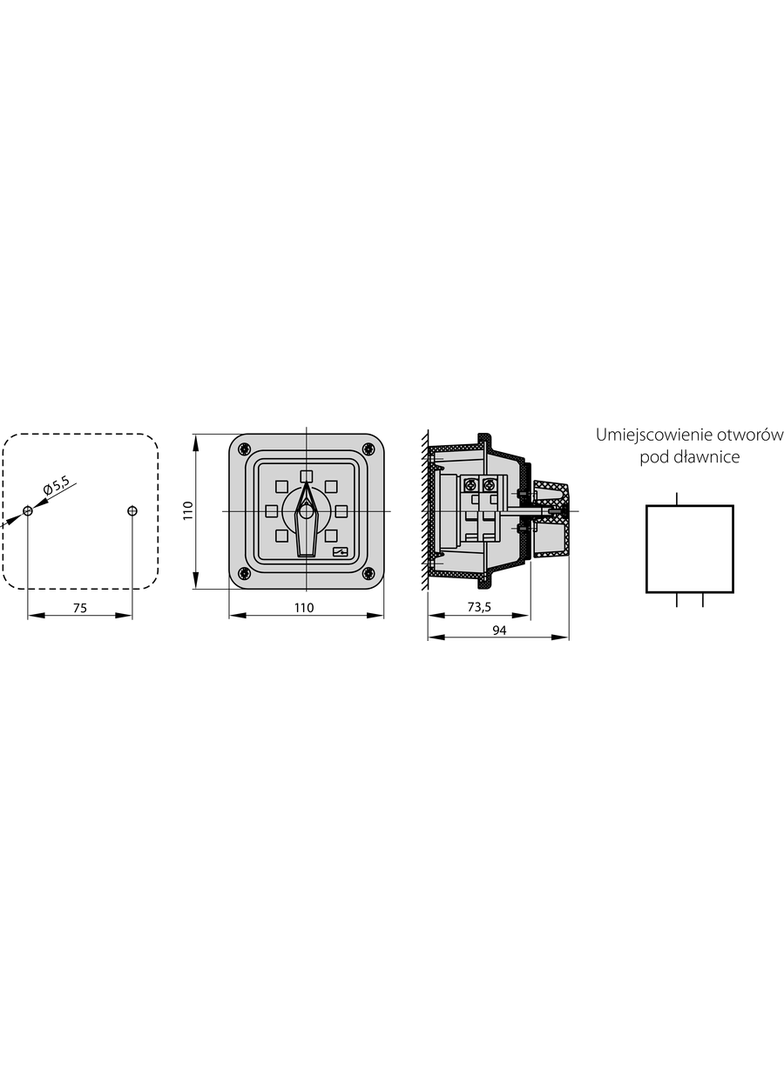

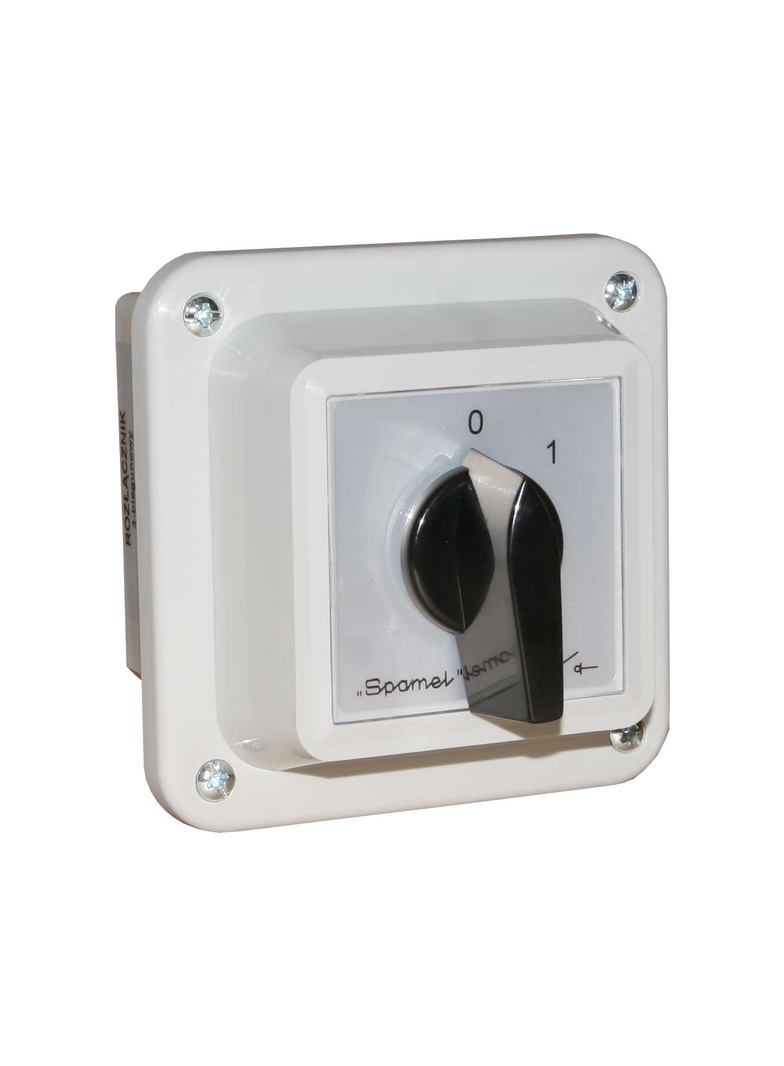

• W obudowie – OB1, OB2, OB3, OB4
• W obudowie podtynkowej – OBP1
