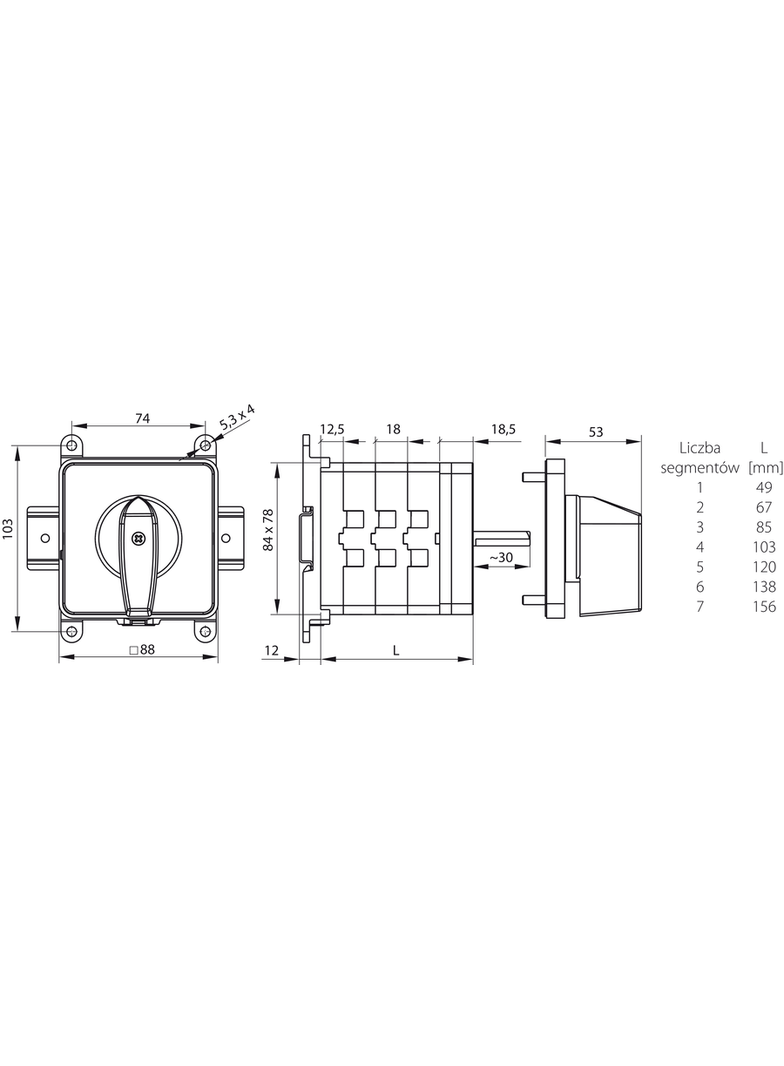

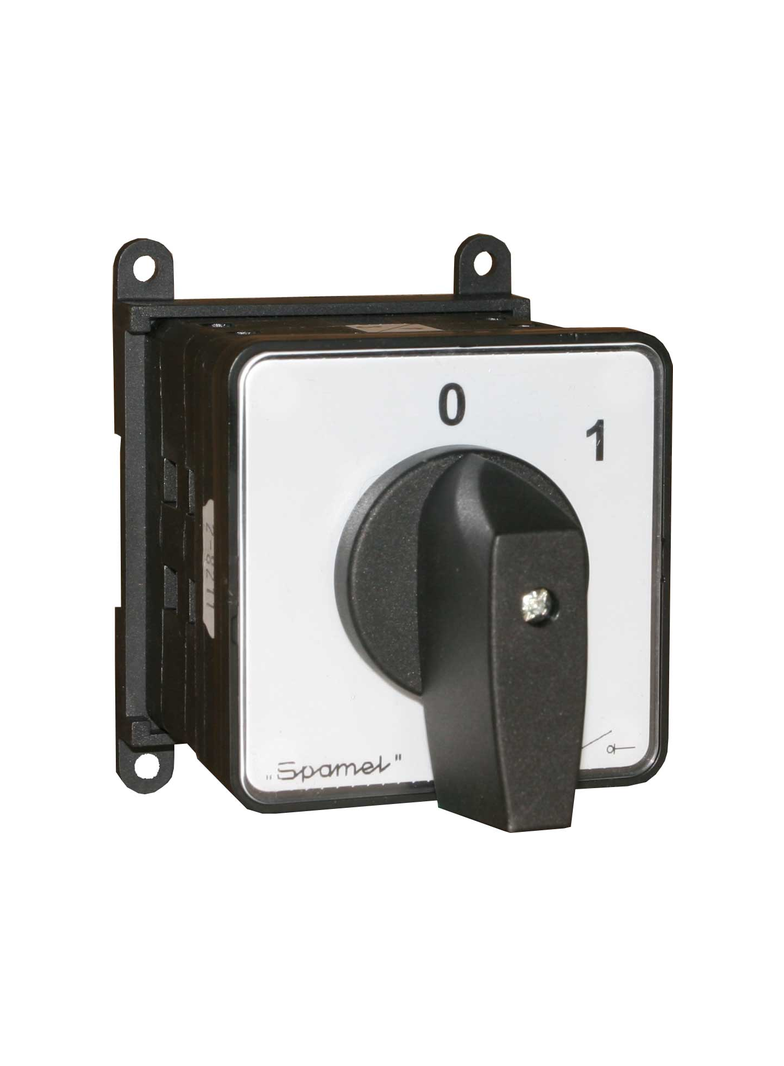

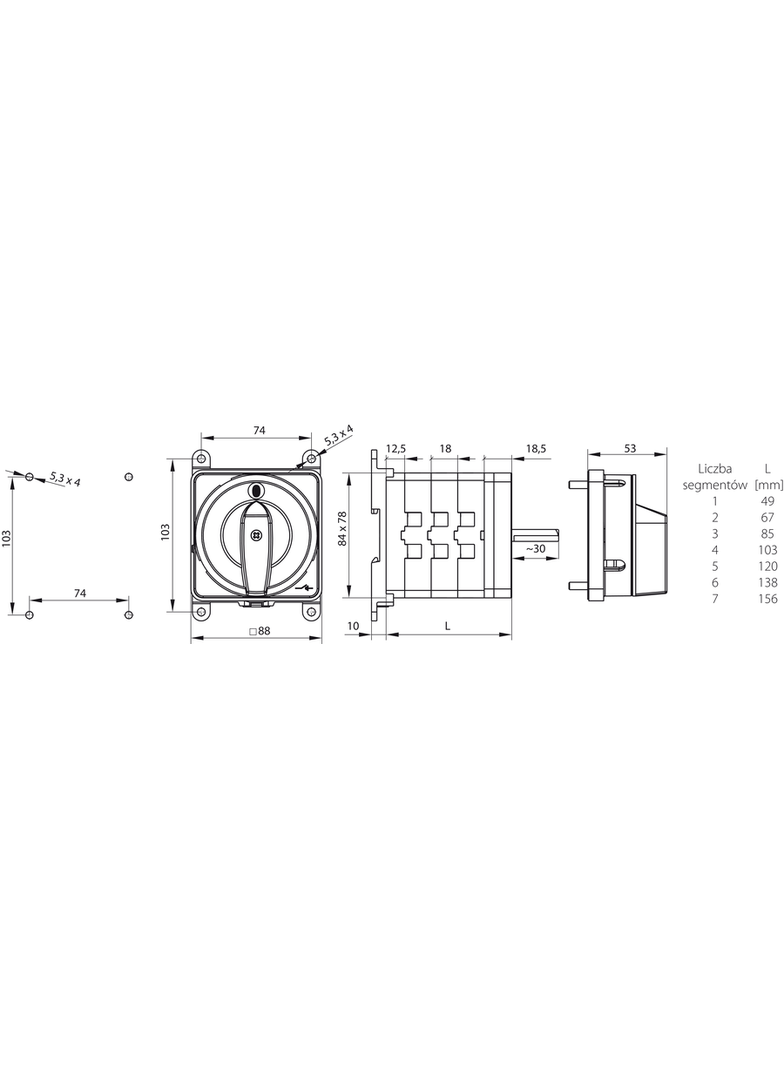

Łącznik Krzywkowy 100A, Przełącznik rozruchowy trójfazowy (0,Y,A), mocowanie bazo szynowe czoło zamy

Informacje ogólne
Nowe łączniki krzywkowe SK63, SK100 będące jednocześnie rozłącznikami izolacyjnymi poszerzają ofertę rodziny łączników SK o kolejne, wyższe zakresy prądowe i są to odpowiednio 63 A oraz 100 A. Segmentowa budowa tych łączników z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła napędu. Stosując dobraną liczbę zębów zębatki w mechanizmie napędu można uzyskać kąty skoku pokrętła co 30° (tylko w SK63), 45°, lub 90° co przy 30° daje maksymalnie 12 położeń pokrętła. Oferowane łączniki mogą być instalowane w pomieszczeniach zamkniętych
(3 stopień zanieczyszczenia – przeznaczenie przemysłowe).

Ze względu na sposób mocowania są oferowane łączniki
• Do pulpitu – P
• Do bazo-szyny (TS35) – BS
• W obudowie – OB16, OB18
• Do zabudowy – D

Zastosowanie
• wyłączniki mocy do wyłączania silników z obciążeniem w AC3, AC23,
• łączenie obciążeń rezystancyjnych i elementów grzejnych;
• przełączniki w transformatorach i zakresów w urządzeniach spawalniczych,
• przełączniki kierunku obrotów silników trójfazowych,
• elementy przełączające, przełączniki rozruchowe (gwiazdka-trójkąt), łączniki biegunowe silników wysokoobrotowych.

Główne cechy
• zgodne z normami PN-EN 60947-3, IEC 60947-3;
• zastosowanie zacisków tunelowych oraz izolowanych mostków zewnętrznych sprawia, że łączniki posiadają stopień ochrony IP20 bez względu na realizowany program łączeń,
• mechanizmy napędu łączników zapewniające wysoką zdolność ograniczenia powstawania łuku elektrycznego,
• posrebrzane styki oraz wykonanie pozostałych części czynnych z miedzi przyczyniają sie do minimalizacji rezystancji przejścia,
• łącznik skręcony za pomocą stalowych sworzni przez całą długość,
• możliwość budowy łącznika składającego się z 7 segmentów (14 par styków),
• kąty przełączenia 30° (tylko w SK63), 45° i 90°,
• małe rozmiary (wysokość segmentu) charakterystyczne dla całej rodziny łączników serii SK;
• elementy metalowe zabezpieczone elektrolityczną powłoką ochronna eliminującą ich utlenianie,
• metalowy wałek napędowy jako standard,
• wszystkie oferowane wykonania zapulpitowe oraz w obudowie osiągają stopień ochrony IP65,
• spełniają wymagania Dyrektywy RoHS 2002/95/WE co oznacza, że nie zawierają substancji niebezpiecznych określonych w tej dyrektywie,
• w przypadku wykonań łączników do zabudowy np. w szafie rozdzielni istnieje możliwość zastosowania mechanizmu zabezpieczającego przed otwarciem drzwi w sytuacji gdy manipulator (pokrętło) wskazuje stan załączenia; (dotyczy SK100),
• możliwość realizacji nietypowych programów łączeń zgodnie z życzeniami Klienta.
