Koryta kablowe, peszle czy listwy zaciskowe? Przegląd metod organizacji przewodów

Organizacja przewodów – standardowe rozwiązania

Do organizacji przewodów mogą być stosowane różne rozwiązania, zależnie od specyfiki danego obiektu lub pomieszczenia, jego przeznaczenia, przewidywanego obciążenia prądowego przewodów czy warunków montażowych. Najczęściej do układania przewodów i kabli wykorzystuje się korytka kablowe oraz rury peszel, a do łączenia oprzewodowania stosuje się odpowiednie listwy zaciskowe.

Korytko na kable

Korytka na kable elektryczne to rozwiązanie przeznaczone do zastosowania w pomieszczeniach, w których nie ma potrzeby całkowicie ukrywać oprzewodowania przed wzrokiem. W praktyce najczęściej oznacza to przede wszystkim instalacje w obiektach przemysłowych i użytkowych, gdzie estetyka schodzi na dalszy plan bądź jest całkowicie nieistotna.

Układanie przewodów elektrycznych w korytkach pozwala na szybkie poprowadzenie nawet rozległych, skomplikowanych instalacji w dużych obiektach bez konieczności kucia ścian i przygotowywania bruzd na przewody.

Co ważne, montaż korytek kablowych to opcja coraz częściej wybierana przez właścicieli nieruchomości mieszkalnych, szczególnie w przypadku aranżacji industrialnych i loftowych, w których widoczna instalacja elektryczna niejednokrotnie stanowi dodatkowy walor wizualny.

Decydując się na montaż koryt kablowych koniecznie należy pamiętać o doborze wielkości korytek do objętości oprzewodowania w taki sposób, by każdy przewód znajdował się w odpowiedniej odległości od innych wewnątrz korytka. Pozwoli to zredukować ryzyko przegrzewania się przewodów w trakcie eksploatacji. Korytka kablowe po zakończonej instalacji należy także zabezpieczyć przed czynnikami zewnętrznymi, zakładając dedykowane osłony lub pokrywy zgodnie z instrukcją producenta.

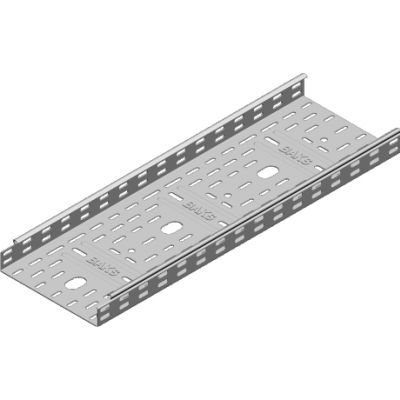

Korytko kablowe 50×42mm Grubość 0,50 mm 2mb KGR50H42/2 140105 BAKS

Peszel

Rury peszel to jedno z najpowszechniej stosowanych rozwiązań w organizacji i ochronie przewodów elektrycznych zarówno w budownictwie mieszkaniowym, jak i w obiektach przemysłowych czy gospodarczych. Wykorzystuje się je wszędzie tam, gdzie konieczna jest skuteczna ochrona przewodów przed uszkodzeniami mechanicznymi, promieniowaniem UV, wilgocią czy działaniem substancji chemicznych.

Peszle mogą być wykonane z różnych materiałów, przy czym najczęściej są to tworzywa sztuczne – polipropylen (PP) lub polichlorek winylu (PVC). Dzięki wysokiej wytrzymałości mechanicznej i giętkości peszle można dość łatwo układać także w narożnikach bez konieczności łączenia przewodów, trzeba jednak mieć wtedy na uwadze maksymalny dopuszczalny promień gięcia przewodów poprowadzonych wewnątrz rury peszel.

Należy jednak mieć na uwadze także istotne w niektórych sytuacjach ograniczenia peszli, czyli:

• utrudniony dostęp do przewodów w razie awarii lub potrzeby modyfikacji instalacji;
• relatywnie niska estetyka w przypadku zastosowania w montażu natynkowym czy naściennym;
• nieco mniejsza pojemność w porównaniu do niektórych koryt kablowych.

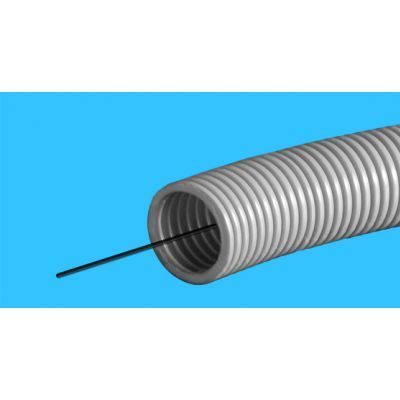

Peszel rura elektroinstalacyjna giętka karbowana nierozprzestrzeniająca płomienia RGp 40/32 EKO 320N z pilotem

Listwa zaciskowa

Listwy zaciskowe różnego typu służą w instalacjach elektrycznych do bezpiecznego, trwałego i uporządkowanego łączenia przewodów w puszkach instalacyjnych, puszkach łączeniowych oraz rozdzielnicach elektrycznych. Najczęściej spotykane rozwiązania to:

• listwy zaciskowe śrubowe – zapewniają solidne połączenie mechaniczne, mają jednak ograniczoną odporność na wibracje, co może skutkować obluzowaniem przewodów w listwie po dłuższym czasie;
• listwy zaciskowe dźwigniowe – wyposażone w niewielką dźwigienkę, której zamknięcie sprawia, że połączenie przewodów jest trwałe i bezpieczne oraz w pełni odporne na wibracje;
• listwy zaciskowe sprężynowe – nie posiadają ruchomych elementów i są jednorazowego użytku, ale zapewniają bardzo wytrzymałe połączenie przewodów. Łączenie polega na wsunięciu przewodów w otwory na listwie.

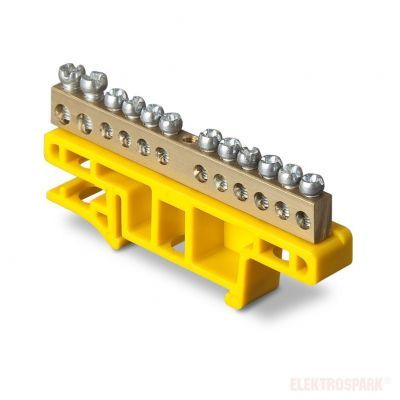

 LISTWA ZACISKOWA 12-TOR DO MONTAŻU NA LISTWIE 0921-01 (0921-01)

Zasady prowadzenia tras kablowych

Obowiązujące w Polsce przepisy stanowią, że wszystkie trasy przewodów elektrycznych powinny być:

• prowadzone w liniach prostych równolegle do krawędzi ścian i stropów;
• rozmieszczone tak, by zapewnić bezkolizyjność z innymi instalacjami;
• wykonane przy użyciu przewodów o żyłach wyłącznie z miedzi, jeśli ich średnica nie przekracza 10 mm2;
• poprowadzone w taki sposób, aby ich wymiana była możliwa bez naruszania konstrukcji budynku.

Dodatkowo wymagane jest prowadzenie głównych ciągów instalacji elektrycznej w budownictwie mieszkaniowym i obiektach użyteczności publicznej w wydzielonych kanałach bądź szybach instalacyjnych poza pomieszczeniami, w których będą przebywać ludzie.

Potrzebujesz więcej informacji na temat układania instalacji elektrycznej? Sprawdź nasz poradnik, szczegółowo opisujący zasady prowadzenia tras kablowych w instalacjach elektrycznych!

Podsumowanie

Wybór metody organizacji przewodów w każdym przypadku powinien być uzależniony od specyfiki samej instalacji, a także od potrzeb oraz oczekiwań użytkowników pomieszczenia, w którym przewody się znajdują. Niezależnie jednak od wybranego rozwiązania, zawsze należy stosować się do obowiązujących przepisów prawa oraz norm branżowych i zasad bezpieczeństwa.
