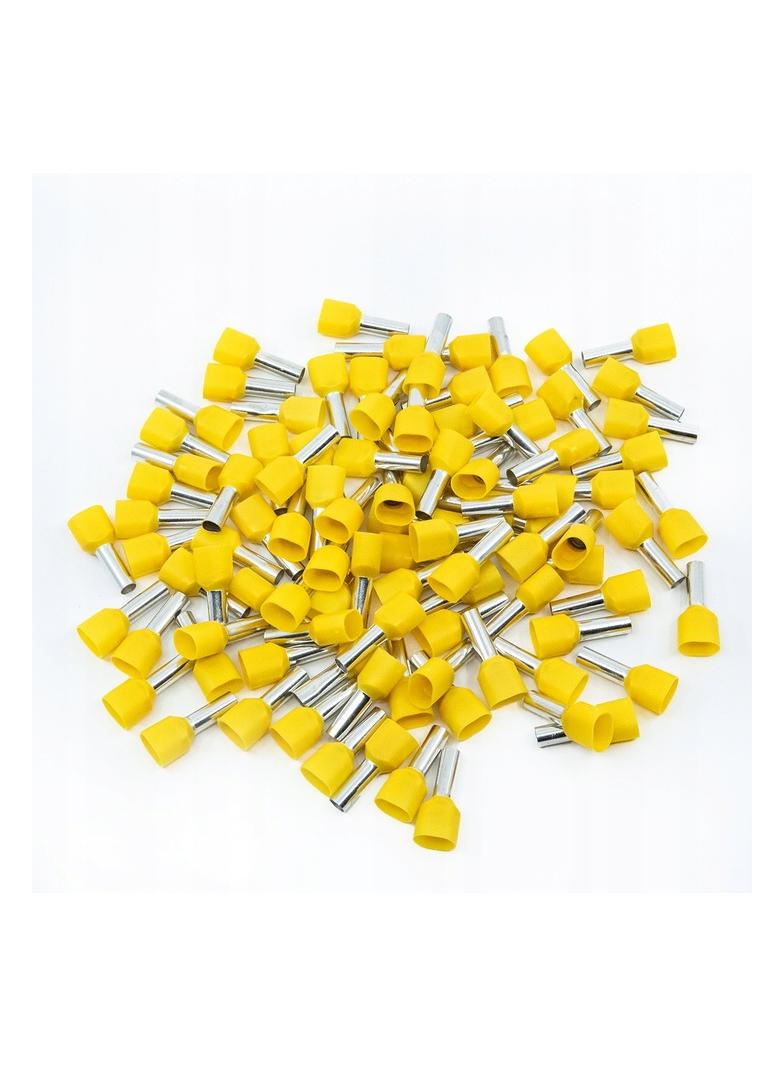

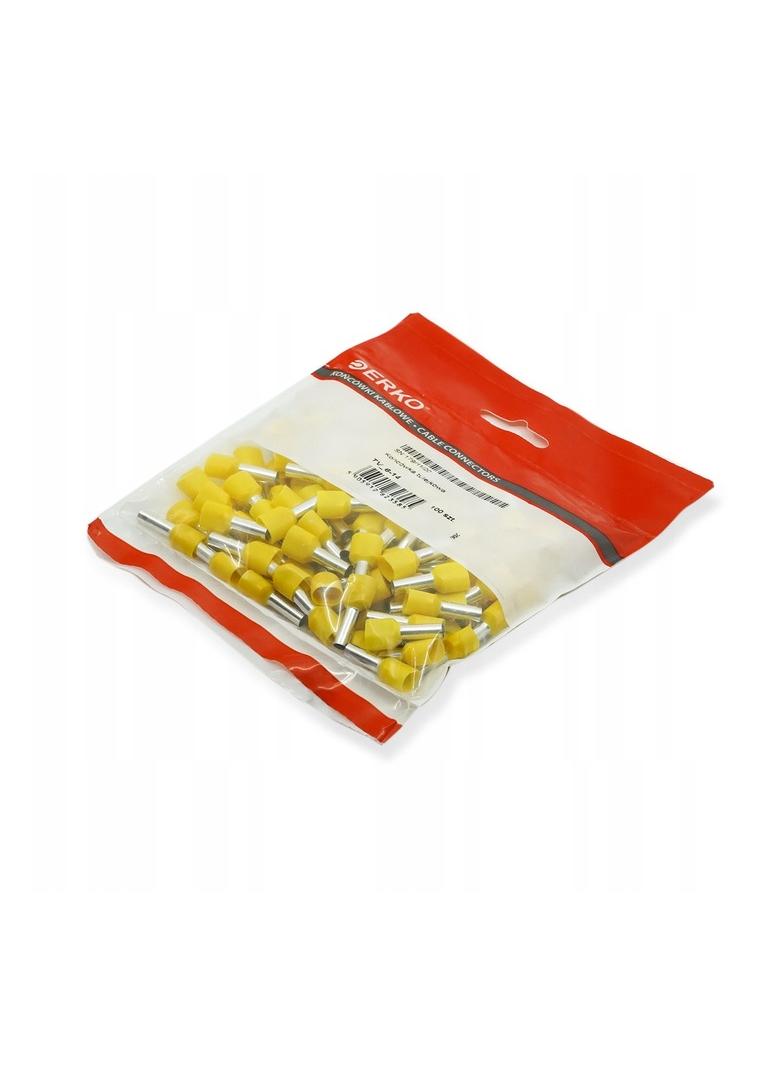

Końcówka tulejkowa podwójna izolowana Cu miedź cynowana TV 0,5-8 /opk=100szt./ TV_0,5-8/100 ERKO
- ETIM
- EC000005
- Głębokość
- 0.0047
- Szerokość
- 0.0047
- Waga
- 0.0142
- Długość
- 0.015
KOŃCÓWKI TULEJKOWE PODWÓJNE TV OD ERKO

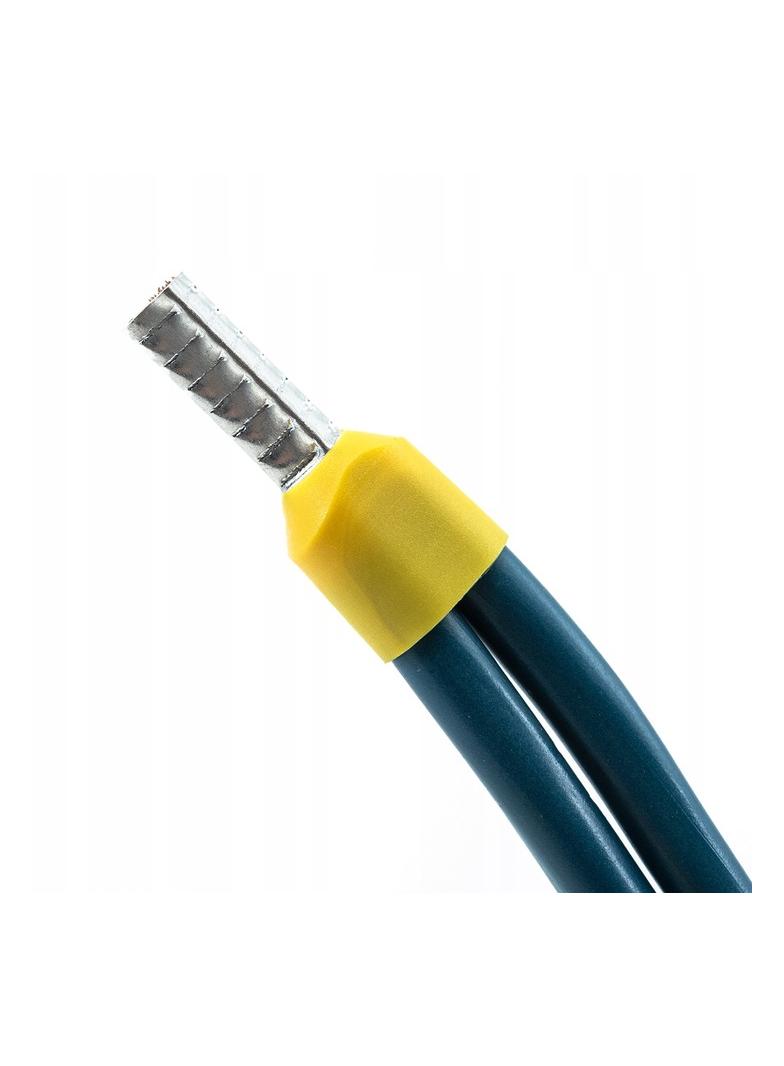

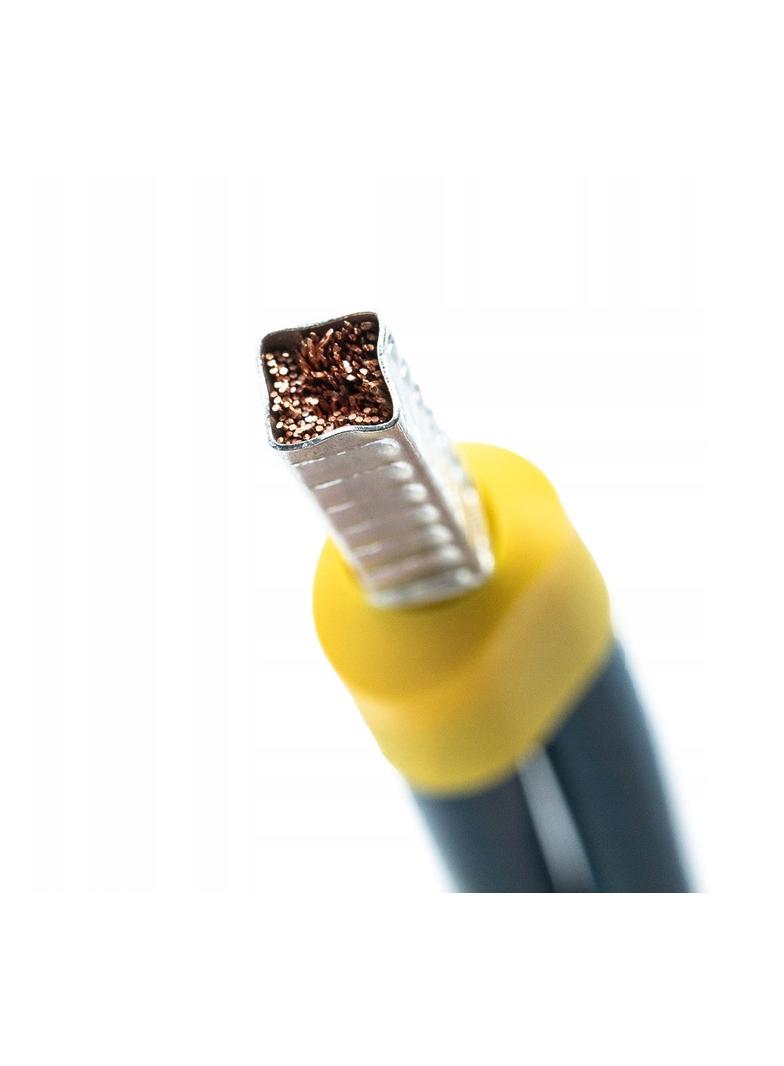

Profesjonalne zakończenie dwóch przewodów w jednym zacisku
Końcówki tulejkowe podwójne TV od ERKO umożliwiają jednoczesne zakończenie dwóch przewodów wielodrutowych w jednym zacisku aparatury elektrycznej. Rozwiązanie to pozwala na estetyczne i bezpieczne łączenie przewodów w rozdzielnicach, szafach sterowniczych oraz instalacjach automatyki.
Specjalnie zaprojektowana konstrukcja tulejki zapewnia równomierne ułożenie żył przewodów oraz stabilne połączenie elektryczne. Dzięki zastosowaniu cynowanej miedzi oraz wysokiej jakości izolacji końcówki TV gwarantują wysoką przewodność, odporność na korozję oraz powtarzalność połączeń.
Najważniejsze cechy produktu
Jednoczesne zakończenie dwóch przewodów
Pozwala wprowadzić dwa przewody do jednego zacisku aparatury elektrycznej.
Stabilne i powtarzalne połączenie
Specjalna konstrukcja tulejki zapewnia równomierne rozłożenie żył przewodów.
Wysoka przewodność elektryczna
Tulejka wykonana z cynowanej miedzi gwarantuje stabilny przepływ prądu.
Odporność na korozję
Powłoka cynowana chroni materiał przed utlenianiem i wydłuża trwałość połączenia.
Estetyczne prowadzenie przewodów
Ułatwia organizację okablowania w szafach sterowniczych i instalacjach.
Zastosowanie
Końcówki tulejkowe podwójne TV znajdują zastosowanie w wielu obszarach elektrotechniki i automatyki, szczególnie tam, gdzie wymagane jest podłączenie dwóch przewodów do jednego zacisku.
Typowe zastosowania:
- rozdzielnice elektryczne
- szafy sterownicze
- automatyka przemysłowa
- instalacje budynkowe
- systemy sterowania
- aparatura modułowa
Końcówki TV pozwalają w prosty sposób realizować mostkowanie obwodów oraz prowadzenie dwóch przewodów w jednym punkcie przyłączeniowym.

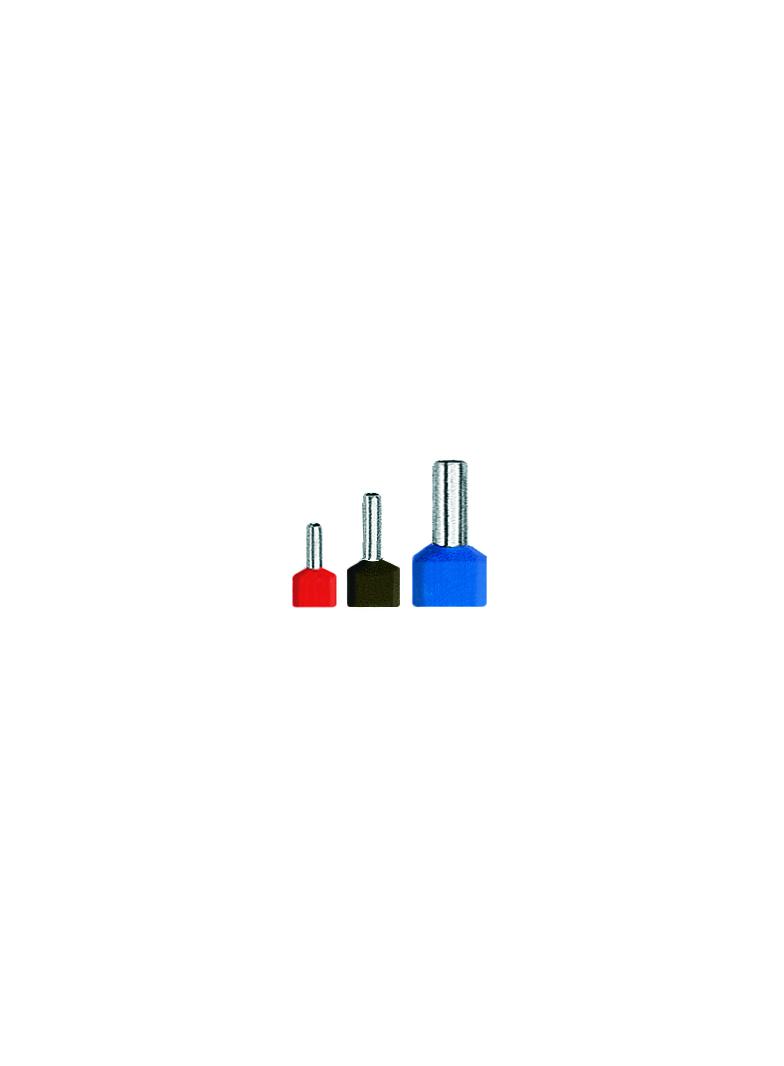

Dostępne warianty
| Przekrój żyły [mm²] | Oznaczenie końcówki | Kolor tulejki izolacyjnej | s [mm] | d1 [mm] | l1 [mm] | l2 [mm] | d3 [mm] | d2 [mm] | waga [g/szt.] | ilość [szt.] | Narzędzia do zaciskania |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 × 0,5 | TV 0,5-8 |  | 0,15 | 1,4 | 15 | 8 | 2,5 | 4,7 | 0,14 | 100 | T10, TC6, T16, PR33 |
| 2 × 0,75 | TV 0,75-8 TV 0,75-10 |  | 0,15 | 1,7 | 15 17 | 8 10 | 2,8 | 5,0 | 0,09 0,14 | 100 | |
| 2 × 1 | TV 1-8 TV 1-10 |  | 0,15 | 2,0 | 15 17 | 8 10 | 3,4 | 5,4 | 0,17 0,18 | 100 | |
| 2 × 1,5 | TV 1,5-8 TV 1,5-10 TV 1,5-12 |  | 0,15 | 2,2 | 16 18 20 | 8 10 12 | 3,6 | 6,6 | 0,21 0,21 0,23 | 100 | |
| 2 × 2,5 | TV 2,5-10 TV 2,5-12 |  | 0,2 | 2,8 | 18 20 | 10 12 | 4,2 | 7,8 | 0,35 0,35 | 100 | |
| 2 × 4 | TV 4-12 | | 0,2 | 3,7 | 23 | 12 | 4,9 | 8,8 | 0,53 | 100 | T10, TC6, T16, T11-16 |
| 2 × 6 | TV 6-14 |  | 0,2 | 4,8 | 26 | 14 | 6,9 | 10 | 0,78 | 100 | |
| 2 × 10 | TV 10-14 | | 0,2 | 6,4 | 26 | 14 | 8 | 14,6 | 1,00 | 100 | T10-16V |
| 2 × 16 | TV 16-14 | | 0,2 | 8,3 | 30 | 14 | 9,6 | 18,6 | 1,65 | 100 |

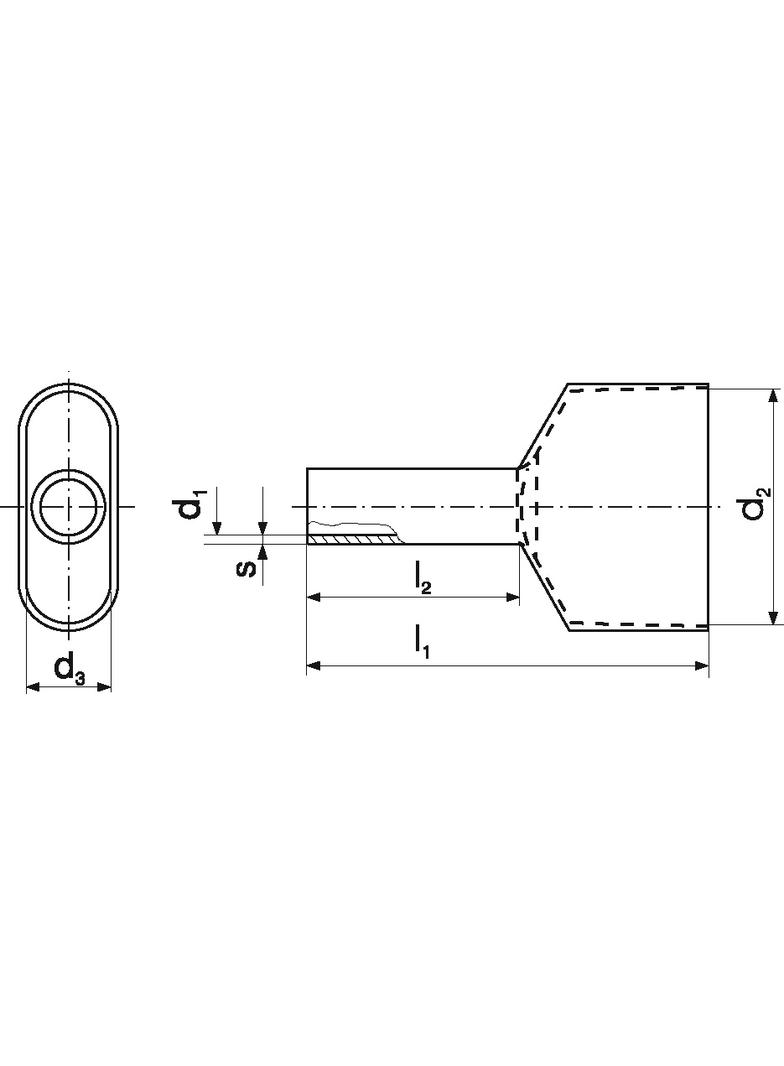

Oznaczenia wymiarów
- d1 – średnica wewnętrzna tulejki (otwór na żyłę)
- d2 – średnica zewnętrzna tulejki
- l1 – całkowita długość tulejki
- l2 – długość części roboczej (zaciskowej)
EUROPEJSKA PRODUKCJA
Końcówki tulejkowe TV, podobnie jak nasze pozostałe końcówki, produkujemy w Polsce. Każdy detal został opracowany zgodnie z europejskimi normami, aby zapewnić bezpieczeństwo, niezawodność i trwałość.
WSZECHSTRONNE ZASTOSOWANIE
Produkt można stosować w budowie maszyn, elektrotechnice, rzemiośle, budownictwie i majsterkowaniu.

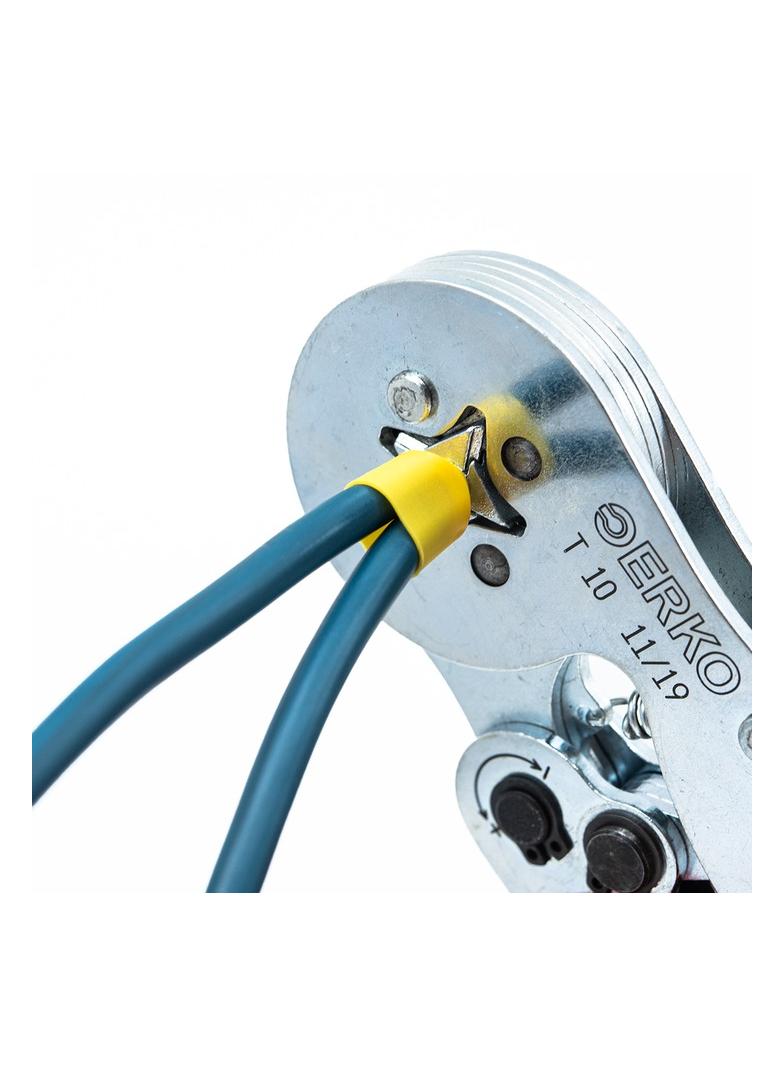

DEDYKOWANE NARZĘDZIA DO ZAPRASOWYWANIA
W trosce o kompleksowe wsparcie pracy naszych Klientów, oferujemy szeroką gamę narzędzi do zaprasowywania, które zostały zaprojektowane z myślą o maksymalnej kompatybilności z naszymi końcówkami.
Aby zapewnić precyzyjne i efektywne zaprasowywanie, opracowaliśmy szczegółowe tabele kompatybilności narzędzi z końcówkami. Zawierają one informacje, które narzędzie najlepiej współpracuje z danym typem końcówki, gwarantując szybkie i solidne połączenia. Tabele znajdują się w poszczególnych sekcjach katalogu poświęconych konkretnym typom końcówek.
SPRAWDŹ NASZE POZOSTAŁE KOŃCÓWKI TULEJKOWE
TA – KOŃCÓWKA TULEJKOWA NIEIZOLOWANA
TA to klasyczna, nieizolowana końcówka tulejkowa przeznaczona do zakańczeń przewodów miedzianych wielodrutowych. Zapewnia uporządkowanie żył oraz pewny styk w zaciskach śrubowych i sprężynowych. Wykonana z cynowanej miedzi, gwarantuje dobrą przewodność i odporność na korozję. Stosowana powszechnie w rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych.
TE – KOŃCÓWKA TULEJKOWA IZOLOWANA (STANDARD)
TE to izolowana końcówka tulejkowa zgodna z normą DIN, wyposażona w polipropylenową tuleję izolacyjną. Ułatwia montaż, poprawia estetykę połączenia oraz zwiększa bezpieczeństwo pracy. Kolorowa izolacja umożliwia szybką identyfikację przekroju przewodu, a solidna konstrukcja zapewnia trwałe i niezawodne połączenie elektryczne.
TV – KOŃCÓWKA TULEJKOWA IZOLOWANA, PODWÓJNA
TV to podwójna końcówka tulejkowa przeznaczona do jednoczesnego zakończenia dwóch przewodów w jednym zacisku. Rozwiązanie idealne tam, gdzie wymagane jest rozdzielenie sygnałów lub mostkowanie obwodów. Zapewnia porządek w okablowaniu, stabilne połączenie oraz zgodność z normą DIN, szczególnie w aplikacjach automatyki i sterowania.
TP – KOŃCÓWKA TULEJKOWA W PASKACH
TP to końcówka tulejkowa w paskach, przeznaczona do szybkiego i seryjnego montażu. Dostarczana w formie taśmy, umożliwia sprawną pracę oraz łatwe dozowanie końcówek podczas instalacji. Charakteryzuje się wysoką trwałością termiczną w zakresie od -40°C do +125°C, co pozwala na bezpieczne stosowanie w wymagających warunkach pracy. Wykonana z cynowanej miedzi, zapewnia dobrą przewodność oraz trwałe i niezawodne połączenie elektryczne.
POZNAJ PEŁNĄ OFERTĘ KOŃCÓWEK ERKO
Nasze końcówki to tylko część rozbudowanego portfolio niezawodnych rozwiązań połączeniowych ERKO. Projektujemy i produkujemy szeroką gamę końcówek do różnych zastosowań – od standardowych instalacji elektrycznych po najbardziej wymagające warunki przemysłowe. Postaw na jakość, precyzję wykonania i bezpieczeństwo pracy.
